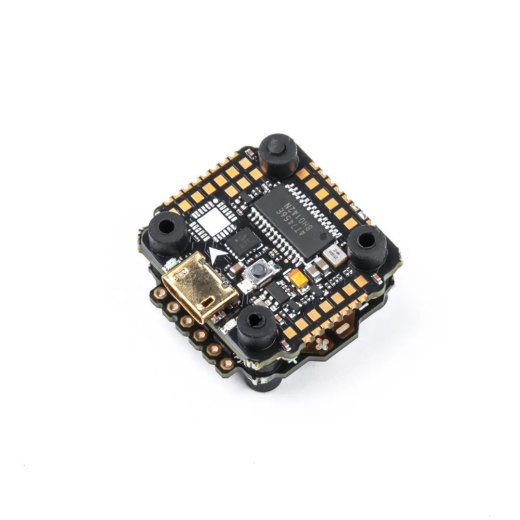

Полетный контроллер и ESC стек GOKU GN405 Nano 13A

Описание "Полетный контроллер и ESC стек GOKU GN405 Nano 13A"

Миниатюрный и мощный полетный стек формата 16×16 мм, объединяющий полетный контроллер GN405 Nano на базе STM32F405BGA и 4-в-1 регулятор BS13A на 13А. Это одно из самых компактных решений на рынке, созданное для ультралегких микро-дронов (3-4 дюйма) на питании 2-4S. Несмотря на крошечные размеры, контроллер обладает флагманской функциональностью: процессор F405 BGA, гироскоп ICM42688, барометр DPS310, 16 МБ памяти Blackbox, 6 полноценных UART-портов и четыре адресных светодиода WS2812. Регулятор BS13A на 13А обеспечивает стабильное и точное управление моторами. Стек специально разработан для соединения через штырьковые пины, что упрощает сборку и повышает надежность.

Общие характеристики (стека)
— Тип: Полетный стек (Stack): полетный контроллер (FC) + 4-в-1 регулятор скорости (ESC)
— Модель: GOKU GN405 Nano 13A Stack
— Основной микроконтроллер (FC): STM32F405BGA
— Гироскоп/Акселерометр: ICM42688
— Барометр: DPS310
— Встроенная память Blackbox: 16 МБ
— Регулятор хода (ESC): 4-в-1 BS13A на 13А с прошивкой BLHeli_S
— Назначение: Ультралегкие микро-дроны (3-4") на 2-4S питании

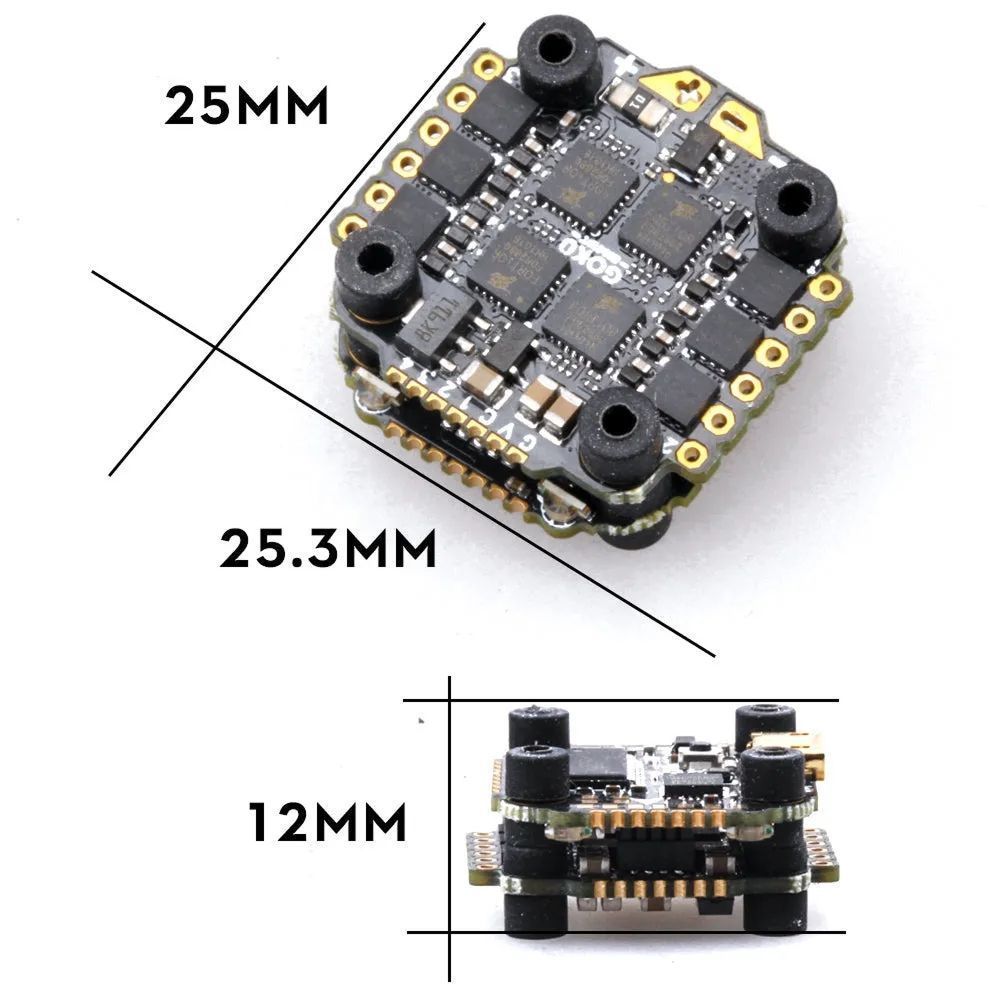

— Крепление FC и ESC: 16×16 мм (M3)

Ключевые особенности
— Экстремально компактный размер: Крепление 16×16 мм и вес стека менее 5 грамм позволяют интегрировать систему в самые маленькие микро-дроны, где раньше было невозможно разместить полноценный полетный контроллер с таким набором функций.
— Флагманская функциональность в миниатюре: Процессор STM32F405BGA, 6 UART-портов, барометр, 16 МБ Blackbox и 4 светодиода WS2812 — это набор характеристик, недоступный для большинства контроллеров этого класса.
— Современный гироскоп ICM42688: Обеспечивает высокую точность, низкий уровень шума и плавное поведение дрона, что критически важно для микро-аппаратов.
— Достаточная мощность для микро-моторов: ESC на 13А с поддержкой DShot600 идеально подходит для популярных микро-моторов размеров 1103, 1104, 1204, 1303, используемых в дронах на 2-4S.

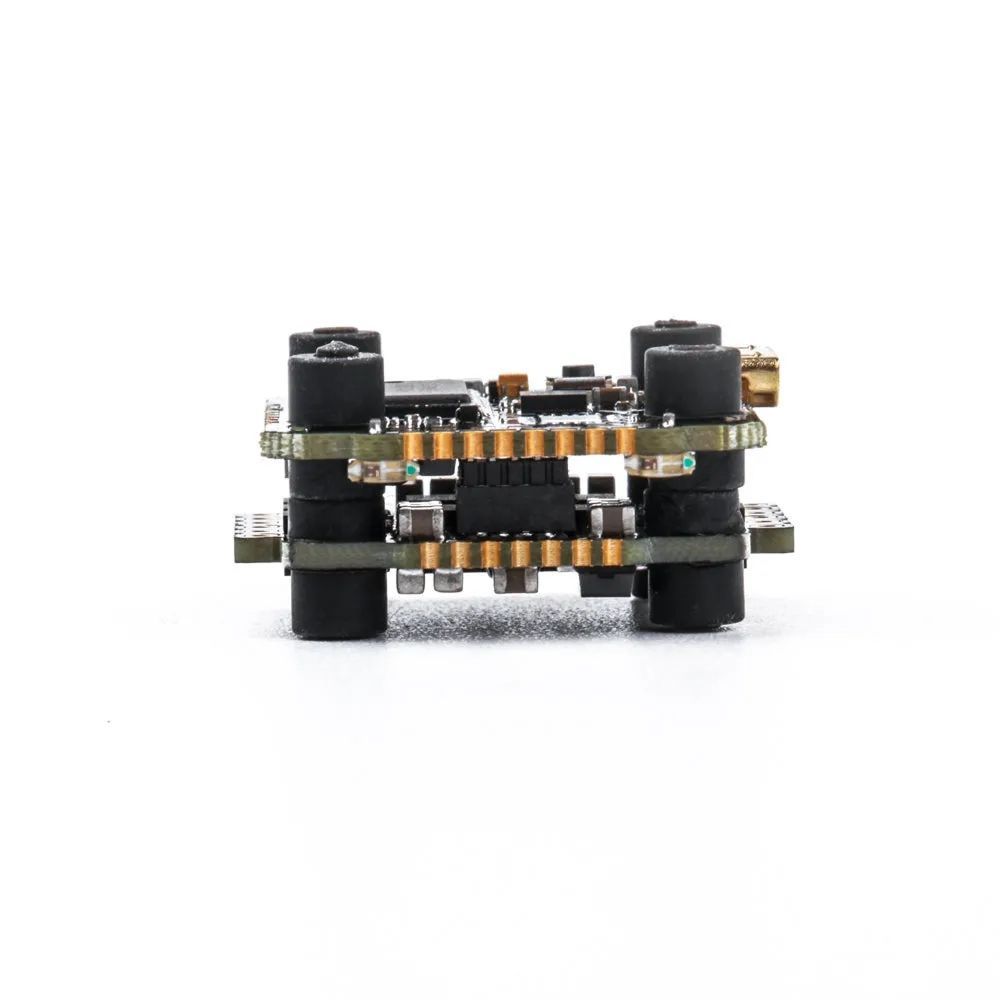

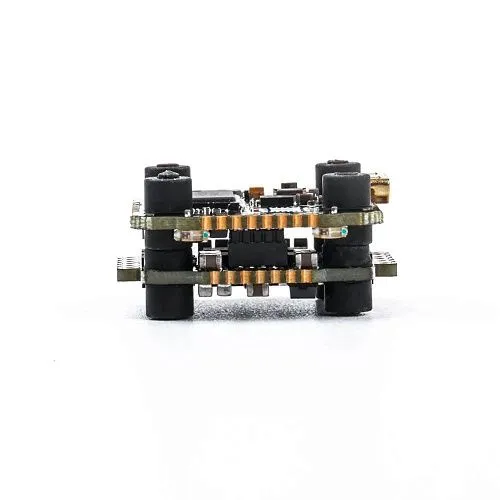

— Прямое соединение компонентов: Контроллер и ESC специально разработаны для соединения через штырьковые пины, что исключает необходимость в гибких шлейфах, экономит пространство и повышает надежность.
— Богатые возможности подключения: 6 аппаратных UART-портов и интерфейс I2C позволяют подключать GPS, телеметрию, внешние приемники и другое оборудование, несмотря на минимальный размер.

Технические характеристики

Параметры полетного контроллера (GN405 Nano FC)
— Основной чип: STM32F405BGA
— Гироскоп: ICM42688
— Барометр: DPS310 / SPL06
— Blackbox: 16 МБ встроенной памяти
— Светодиоды: 4× WS2812
— Порты UART: 6 (UART1-6)
— Интерфейс I2C: 1 порт
— BEC: 5V / 2A, 3.3V / 0.5A
— Входное напряжение (FC): 2–4S LiPo (от ESC)
— Поддерживаемые протоколы приемника: CRSF, SBUS, iBus, Spektrum (serial)
— Прошивка: FLYWOOF405NANO (Betaflight/INAV)
— Габариты: 22×22 мм
— Крепление: 16×16 мм (M3)
— Вес: 2.3 г

*Параметры 4-в-1 регулятора (BS13A ESC)*
— Модель: GOKU BS13A BLHeli_S 4in1 ESC
— Прошивка: BLHeli_S
— Входное напряжение: 2–4S LiPo
— Непрерывный ток: 4×13 А
— Поддерживаемые протоколы: DShot600/300/150, Oneshot, Multishot
— Габариты: 22×23 мм
— Крепление: 16×16 мм (M3)
— Вес: 2.5 г

Область применения
— Ультралегкие микро-гоночные дроны (3-4").
— Компактные фристайл-дроны для агрессивного пилотирования.
— Микро-дроны для автономных полетов с использованием INAV.
— Проекты, требующие максимальной функциональности в минимальном форм-факторе.

Комплектация
— 1× Полетный контроллер GOKU GN405 Nano FC (ICM42688)
— 1× 4-в-1 регулятор GOKU BS13A ESC
— 1× Комплект соединительных пинов и крепежа

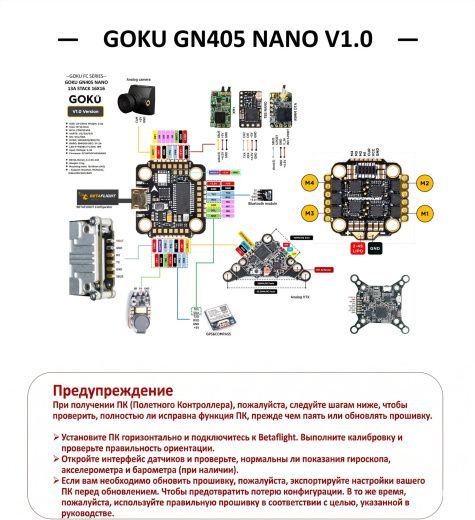

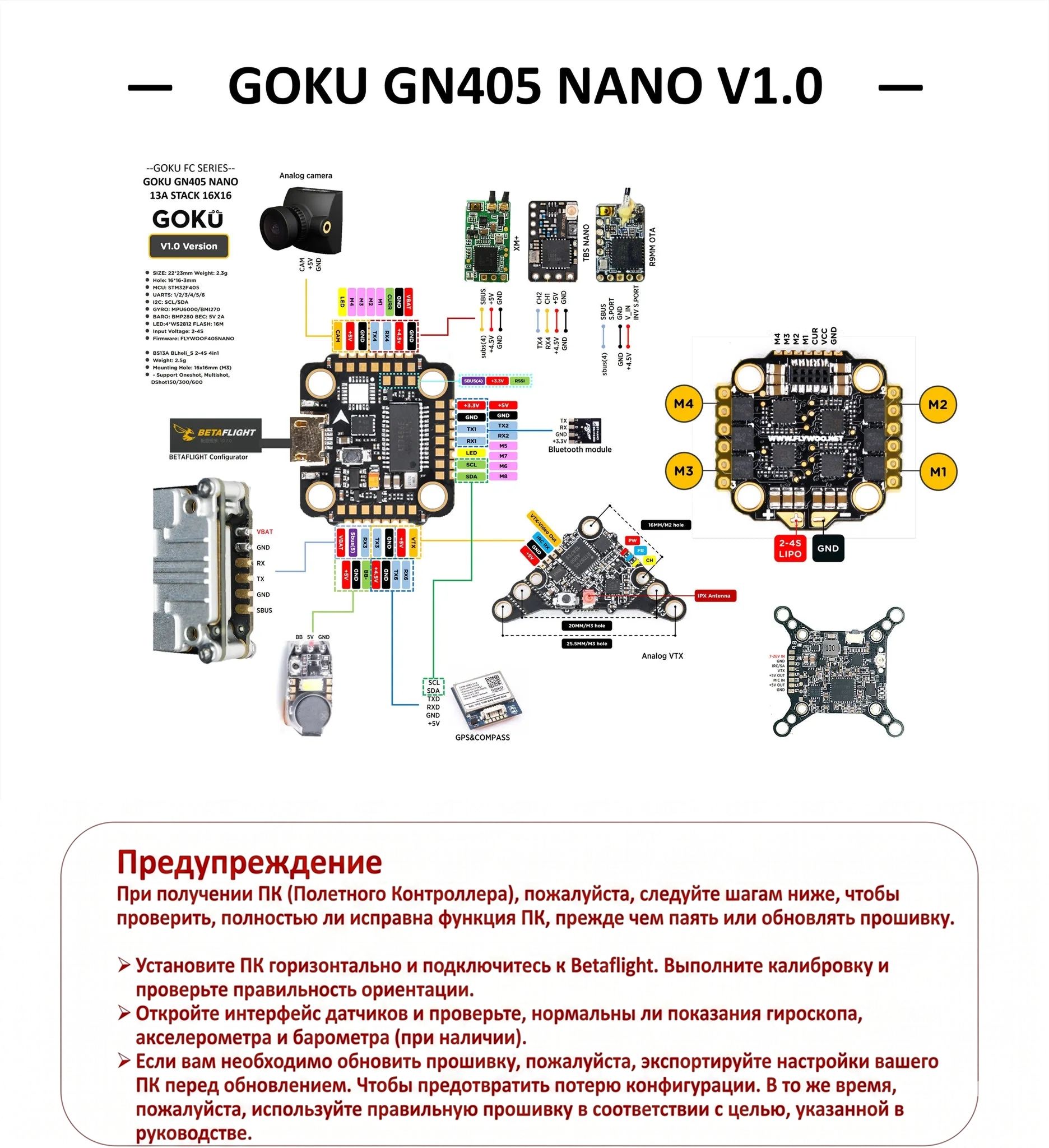

Важные рекомендации по настройке
— Перед пайкой и обновлением прошивки рекомендуется подключить контроллер к Betaflight Configurator, откалибровать и проверить корректность ориентации модели.
— В интерфейсе датчиков необходимо проверить работу гироскопа, акселерометра и барометра.
— Перед обновлением прошивки экспортируйте настройки и используйте только корректный target (FLYWOOF405NANO).
