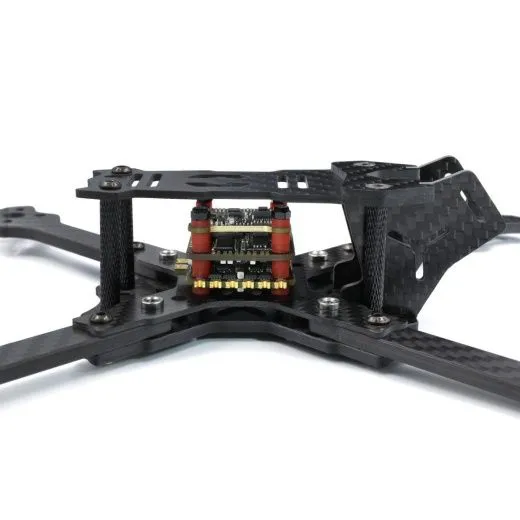

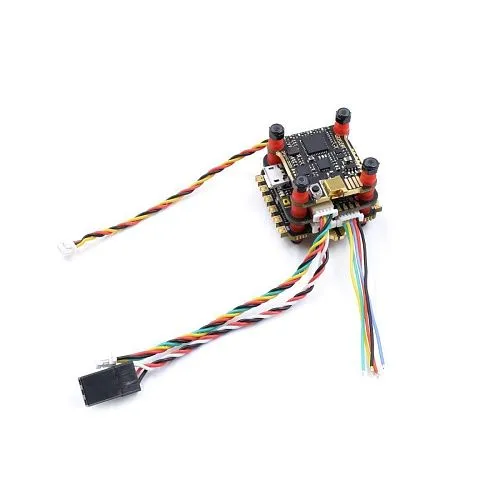

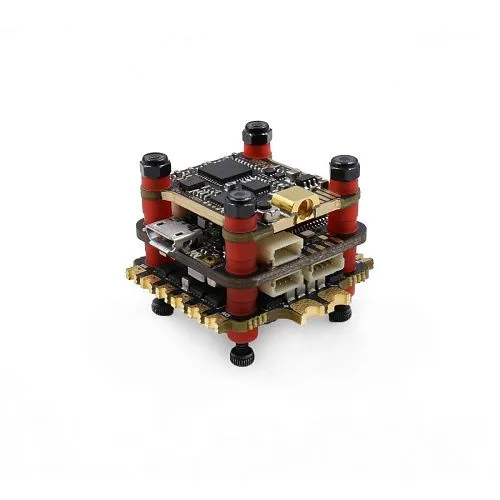

Стек GEP-STABLE V2 F4 35A

Стек GEP-STABLE V2 F4 35A представляет собой компактную интегрированную систему управления для FPV-дронов, объединяющую полетный контроллер STABLE V2 F4, 32-битный 4-в-1 регулятор BLHeli_32 35A и 5.8 ГГц видеопередатчик мощностью 600 мВт. Система выполнена в форм-факторе с креплением 20×20 мм, что идеально подходит для современных компактных сборок. Полетный контроллер оснащен процессором STM32F405, гироскопом MPU6000 (SPI), BEC 5V@3A и встроенным LC-фильтром. ESC на 32-битной архитектуре обеспечивает непрерывный ток 35A и пиковый 45A, поддерживает питание 2–6S LiPo. Видеопередатчик мощностью 600 мВт поддерживает управление через IRC Tramp и доступен в двух вариантах исполнения: с разъемом (Pin-Connected) или с проводами (Wire-Connected). Инновационная мягкая демпфирующая конструкция снижает уровень шумов и нагрев моторов.

Общие характеристики
— Тип: Интегрированный стек (FC + ESC + VTX)
— Модель: GEP-STABLE V2 F4 35A
— Бренд: GEPRC
— Полетный контроллер: STABLE V2 F4 (20×20 мм)
— Регулятор: BLHeli_32 35A 4IN1 (20×20 мм)
— Видеопередатчик: 5.8G 600mW VTX (20×20 мм)
— Входное напряжение: 2–6S LiPo
— Крепежное расстояние: 20 × 20 мм (M2)
— Габариты стека: 26 × 26 × 21 мм
— Вес: 16.5 г (с проводами и винтами)

Ключевые особенности
— Инновационная мягкая демпфирующая конструкция: Специальные силиконовые демпферы снижают передачу вибраций на полетный контроллер и гироскоп, уменьшая уровень шумов и снижая нагрев моторов.
— Полетный контроллер STM32F405: Проверенный временем 32-битный микроконтроллер на базе ядра ARM Cortex-M4 с частотой до 168 МГц обеспечивает стабильную работу и достаточную производительность для большинства FPV-задач.
— Гироскоп MPU6000 (SPI): Проверенный временем датчик, известный своей надежностью, устойчивостью к вибрациям и стабильной работой.
— 32-битный регулятор BLHeli_32 35A: 35A непрерывного и 45A пикового тока на каждый канал, поддержка 2–6S LiPo и протоколов DShot1200, ProShot, OneShot, MultiShot.
— Мощный видеопередатчик 600 мВт: Поддержка мощностей PIT/25/100/200/400/600 мВт, 48 каналов, управление через IRC Tramp, разъем MMCX для антенны.
— Два варианта VTX: Доступны версии с разъемом (Pin-Connected) и с проводами (Wire-Connected) для удобства монтажа.
— BEC 5V@3A: Мощный стабилизированный выход для питания периферии (приемник, GPS, светодиоды, видеопередатчик).
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.
— Blackbox: Встроенная флеш-память для записи логов полета (32 Мб — для версии с F7, для F4 — 16 Мб).
— Компактный форм-фактор: Крепление 20×20 мм идеально подходит для современных FPV-дронов.
— Поддержка широкого спектра приемников: Совместим с Sbus, PPM, CRSF, DSMX, iBus.

Технические характеристики
— Полетный контроллер STABLE V2 F4:
— MCU: STM32F405
— Гироскоп: MPU6000 (SPI)
— OSD: Betaflight OSD с чипом AT7456E
— Барометр: отсутствует
— BEC: 5V@3A
— LC-фильтр: встроенный
— Целевая прошивка: OmnibusF4SD
— Размер: 26 × 26 мм
— Крепление: 20 × 20 мм (M2)
— Регулятор BLHeli_32 35A 4IN1:
— MCU: STM32F051
— Входное напряжение: 2–6S LiPo
— Непрерывный ток: 35A (на канал)
— Пиковый ток: 45A (на канал)
— Поддерживаемые протоколы: DShot1200, ProShot, OneShot, MultiShot
— Токовый датчик: поддерживается
— Целевая прошивка: GEPRC-BL32-4IN1
— Размер: 31 × 31 мм (с учетом падов питания)
— Крепление: 20 × 20 мм (M2)
— Видеопередатчик 5.8G 600mW VTX:
— Входное напряжение: 5V
— Мощность: PIT/25/100/200/400/600 мВт
— Каналы: 48 (5.8 ГГц, включая Raceband)
— Протокол управления: IRC Tramp
— Разъем антенны: MMCX
— BEC для камеры: 5V@1A
— Размер: 24 × 26 мм
— Крепление: 20 × 20 мм
— Вес: 2.3 г

Область применения
— FPV-дроны 3–5 дюймов: Стек подходит для большинства фристайл, гоночных и дальнобойных сборок.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу.
— Дальнобойные полеты (Long Range): Поддержка 2–6S и встроенный LC-фильтр делают стек подходящим для дальнобойных аппаратов.
— FPV-фристайл и гонки: Надежный процессор F405 и 32-битный ESC обеспечивают отличную управляемость.
— Сборки с цифровыми видеосистемами: Чистое питание и мощный VTX позволяют интегрировать цифровые системы.

Важные примечания
— Стек имеет крепление 20×20 мм — убедитесь в совместимости с рамой.
— Видеопередатчик имеет разъем MMCX — используйте антенну с соответствующим разъемом (входит в комплект).
— VTX поддерживает управление через IRC Tramp — настройка мощности и канала через OSD.
— Для подключения к компьютеру используется Micro USB.
— Доступны две версии VTX: с разъемом (Pin-Connected) и с проводами (Wire-Connected).

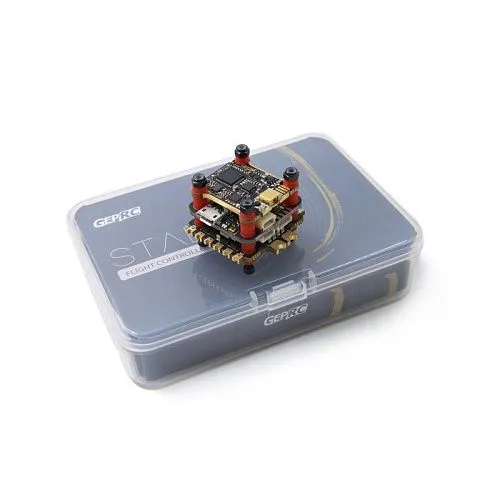

Комплектация (для полного стека)
— Полетный контроллер STABLE V2 F4 — 1 шт.
— Регулятор BLHeli_32 35A 4IN1 — 1 шт.
— Видеопередатчик 5.8G 600mW VTX — 1 шт.
— Антенна (MMCX) — 1 шт.
— Конденсатор — 1 шт.
— Набор кабелей — 5 шт.
— Винты M2×28 — 4 шт.
— Мягкие силиконовые демпферы — 16 шт.

Варианты исполнения (доступные опции)
— ESC + FC + VTX: полный стек (полетный контроллер + ESC + видеопередатчик)
— ESC: отдельно регулятор BLHeli_32 35A 4IN1
— FC: отдельно полетный контроллер STABLE V2 F4
— VTX (Pin-Connected Version): видеопередатчик 5.8G 600mW с разъемом
— VTX (Wire-Connected Version): видеопередатчик 5.8G 600mW с проводами
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
