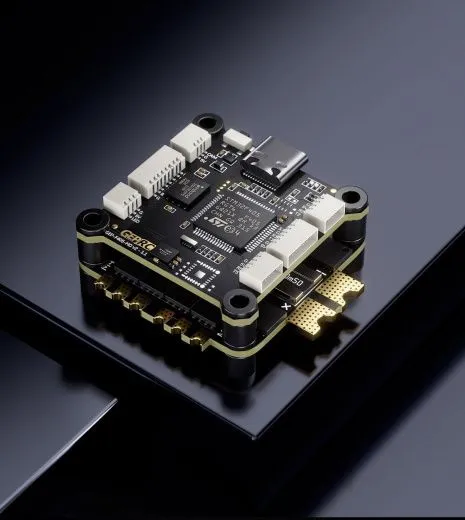

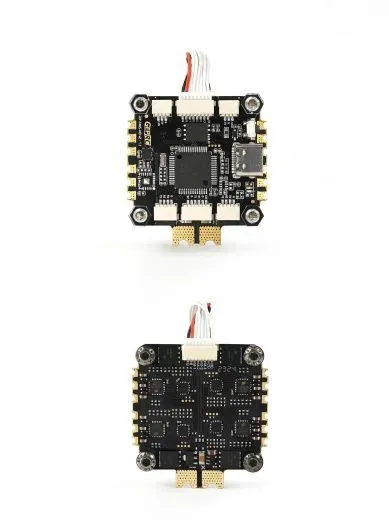

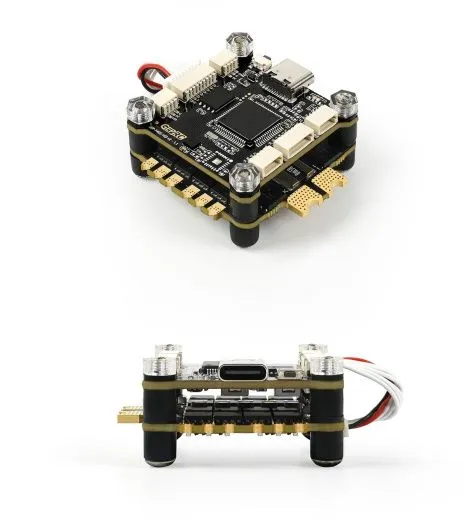

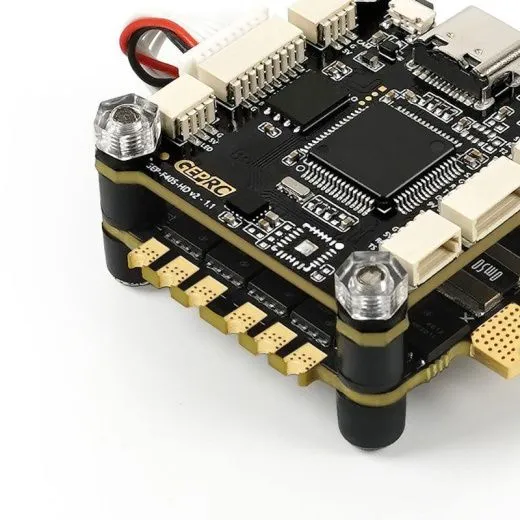

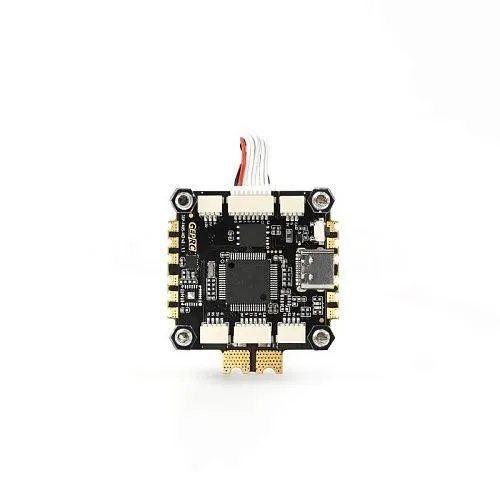

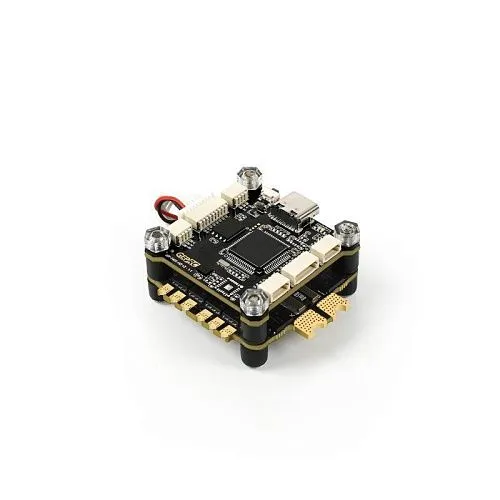

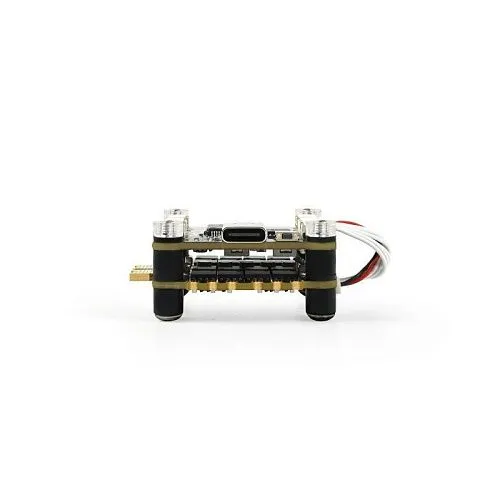

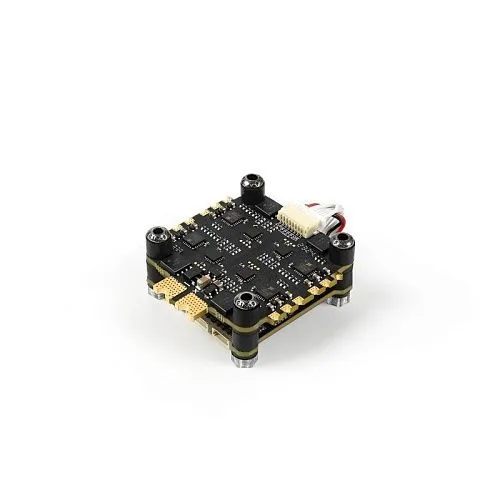

Стек GEPRC TAKER F405 BLS 50A

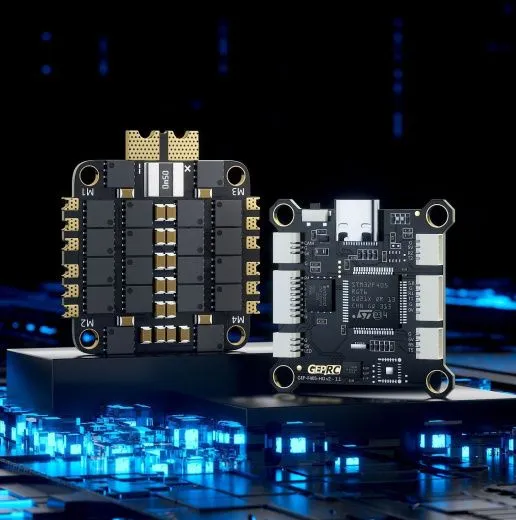

Стек GEPRC TAKER F405 BLS 50A представляет собой систему управления, специально разработанную для использования с цифровой видеосистемой DJI Air Unit. Стек объединяет полетный контроллер GEP-F405-HD V2 и 4-в-1 регулятор GEP-BLS50A-4IN1, обеспечивая plug-and-play подключение без пайки. Полетный контроллер оснащен процессором STM32F405, гироскопом ICM42688-P (SPI), встроенным барометром, Blackbox на 16 Мб, двумя независимыми BEC (5V@3A и 9V@2.5A) и прямым подключением DJI Air Unit. Регулятор обеспечивает непрерывный ток 50A на каждый канал и пиковый 55A. Стек поддерживает питание 3–6S LiPo, оснащен 6 UART портами и встроенным LC-фильтром. Комплект включает все необходимые кабели, конденсатор, силовой кабель XT60 и крепежные элементы.

Примечание: На странице представлены опции: полный стек (TAKER F405 BLS 50A STACK), отдельно полетный контроллер (GEP-F405-HD V2 FC) и отдельно регулятор (GEP-BLS50A-4IN1 ESC). Это позволяет приобрести как готовый стек, так и компоненты по отдельности.

Общие характеристики
— Тип: Стек (полетный контроллер + ESC) для DJI Air Unit
— Модель: GEPRC TAKER F405 BLS 50A STACK
— Бренд: GEPRC

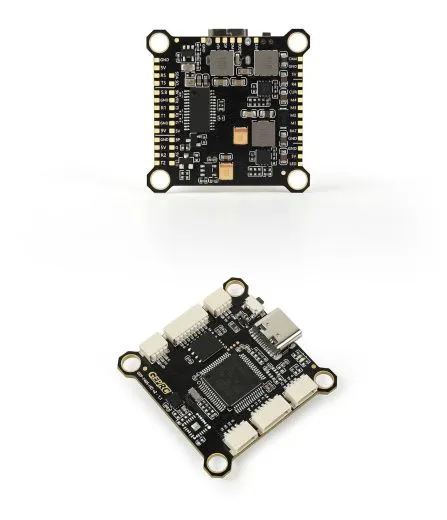

— Полетный контроллер: GEP-F405-HD V2
— Регулятор: GEP-BLS50A-4IN1
— Входное напряжение: 3–6S LiPo

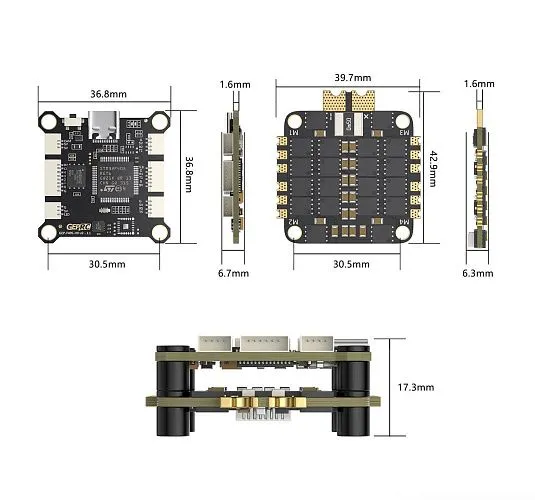

— Габариты: 36.8 × 36.8 мм (FC), 42.9 × 39.7 мм (ESC)
— Крепежное расстояние: 30.5 × 30.5 мм
— Вес: 21.4 г (7.7 г FC + 13.7 г ESC)

Ключевые особенности
— Оптимизирован для DJI Air Unit: Стек специально разработан для использования с цифровой видеосистемой DJI Air Unit, обеспечивая прямое подключение без пайки через специальный разъем.
— Полетный контроллер STM32F405: Проверенный временем 32-битный микроконтроллер на базе ядра ARM Cortex-M4 с частотой до 168 МГц обеспечивает стабильную работу и достаточную производительность для большинства FPV-задач.

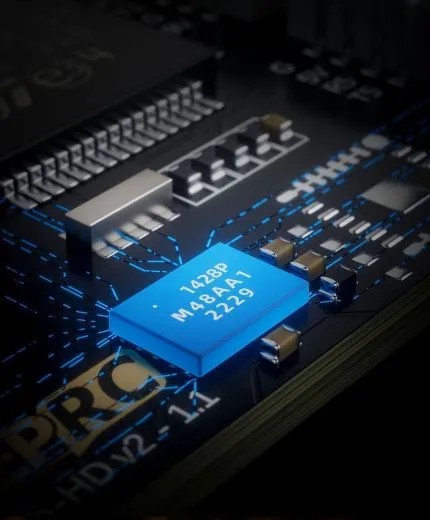

— Гироскоп ICM42688-P (SPI): Современный датчик с SPI-интерфейсом обеспечивает высокую скорость передачи данных, точность и устойчивость к вибрациям.
— Встроенный барометр: Позволяет использовать барометрическую высоту для режимов удержания высоты, телеметрии и полетов по маршруту.
— Регулятор 50A: 50A непрерывного и 55A пикового тока на каждый канал позволяет использовать стек с большинством моторов на дронах размером до 5–6 дюймов.
— Два независимых BEC: 5V@3A для питания периферии (приемник, GPS, светодиоды) и 9V@2.5A для питания видеопередатчика. Независимые выходы обеспечивают стабильность питания и защиту от взаимных помех.
— Прямое подключение DJI Air Unit: Специальный разъем позволяет подключать цифровую видеосистему DJI Air Unit без пайки — просто вставьте шлейф.
— 6 UART портов: Достаточное количество портов для подключения GPS, телеметрии, внешних приемников и других периферийных устройств.

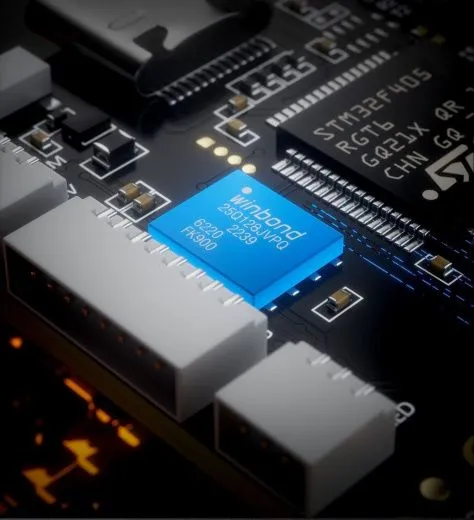

— Blackbox 16 Мб: Встроенная флеш-память для записи логов полета, что упрощает настройку PID и диагностику.
— Встроенный LC-фильтр: Обеспечивает чистое питание для видеопередатчика, снижая уровень шумов и помех в изображении.

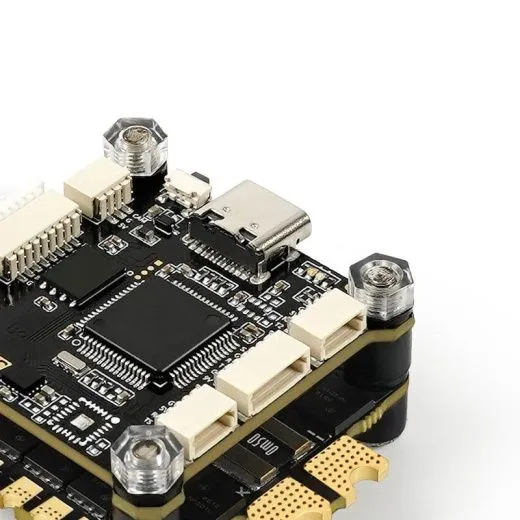

— USB Type-C: Современный разъем для подключения к компьютеру — удобство и надежность. Повышенный ресурс разъема снижает риск плохого контакта.
— Plug-and-play монтаж: Все разъемы для подключения периферии входят в комплект, что минимизирует необходимость пайки.
— Универсальное крепление: Стандартное посадочное расстояние 30.5×30.5 мм совместимо с большинством рам.
— Гибкость приобретения: Возможность заказа как полного стека, так и отдельных компонентов (FC или ESC) при необходимости замены.

Технические характеристики

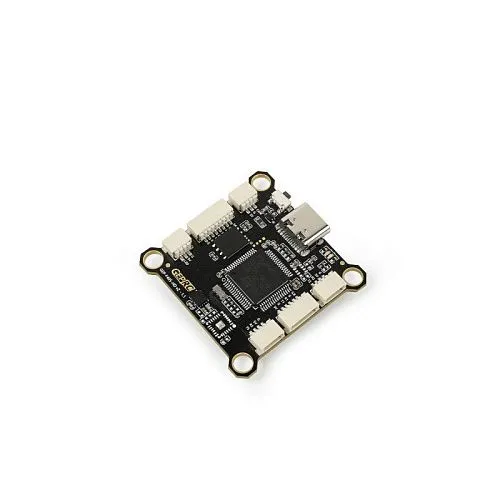

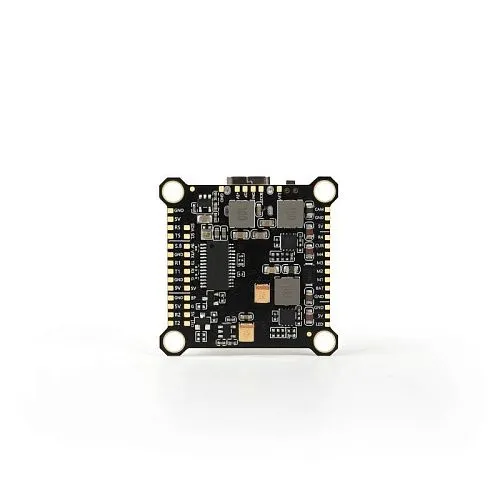

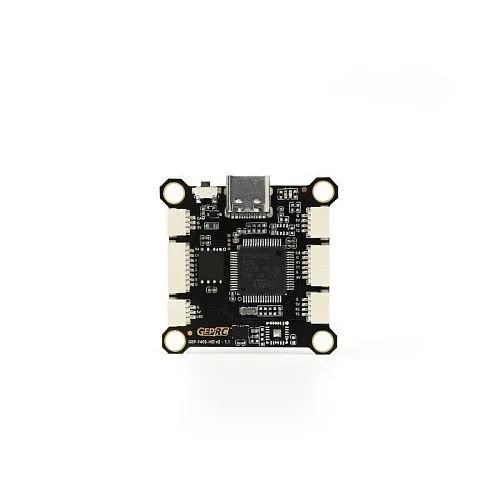

— Полетный контроллер GEP-F405-HD V2:
— MCU: STM32F405
— Гироскоп: ICM42688-P (SPI)
— Blackbox: 16 Мб (встроенная флеш-память)
— Барометр: встроенный
— USB: Type-C
— OSD: Betaflight OSD с чипом AT7456E
— BEC: 5V@3A, 9V@2.5A (два независимых)
— Целевая прошивка: GEPRCF405
— UART порты: 6
— LC-фильтр: встроенный
— Размер: 36.8 × 36.8 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 7.7 г

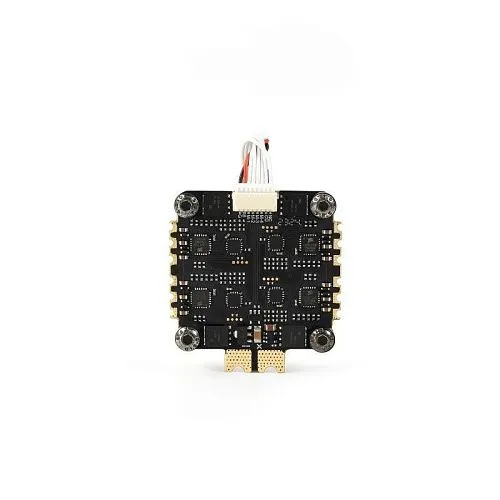

— Регулятор GEP-BLS50A-4IN1:
— Входное напряжение: 3–6S LiPo
— Токовый датчик: поддерживается
— Непрерывный ток: 50A (на канал)
— Пиковый ток: 55A (5 секунд, на канал)
— Поддерживаемые протоколы: DShot 150/300/600, Oneshot125/42, Multishot
— Размер: 42.9 × 39.7 мм
— Крепление: 30.5 × 30.5 мм
— Вес: 13.7 г
— Целевая прошивка: G_H_30

Область применения
— Сборки с DJI Air Unit: Стек специально разработан для использования с цифровой видеосистемой DJI Air Unit, обеспечивая прямое подключение без пайки.
— FPV-дроны 5–6 дюймов: 50A тока на канал достаточно для большинства фристайл, гоночных и дальнобойных сборок.
— Дальнобойные полеты (Long Range): Встроенный барометр и 6 UART портов для GPS позволяют строить дальнобойные аппараты с функциями позиционирования.
— Кинематографические дроны (Cinewhoop): Два независимых BEC и LC-фильтр обеспечивают чистое питание для видеопередатчика и стабильную работу камеры.
— FPV-фристайл и гонки: Надежный процессор F405 и современный гироскоп обеспечивают отличную управляемость.
— Профессиональная аэросъемка: Высокая производительность и надежность обеспечивают стабильную работу в коммерческих проектах.
— БПЛА двойного назначения: Может применяться в служебных беспилотных системах, требующих высокой надежности.

Важные примечания
— Стек имеет два независимых BEC — 5V@3A для периферии и 9V@2.5A для видеопередатчика. Соблюдайте правильное подключение.
— Прямое подключение DJI Air Unit возможно через специальный разъем — кабель входит в комплект.
— Встроенный LC-фильтр обеспечивает чистое питание видеопередатчика, что снижает уровень шумов в изображении.
— Для подключения к компьютеру используется USB Type-C.
— На странице доступны опции для приобретения как полного стека, так и отдельных компонентов.

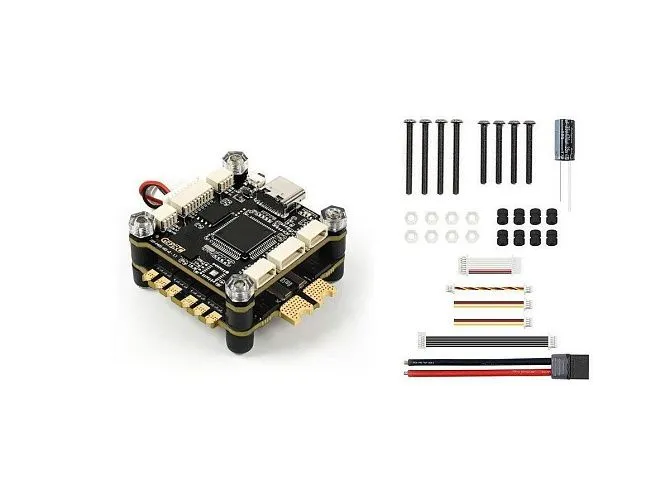

Комплектация (для полного стека)
— Полетный контроллер GEP-F405-HD V2 — 1 шт.
— Регулятор GEP-BLS50A-4IN1 — 1 шт.
— Конденсатор — 1 шт.
— Кабель для подключения DJI Air Unit — 1 шт.
— Адаптерный кабель для подключения к FC — 1 шт.
— Кабель для подключения приемника (SH1.0 4pin силиконовый) — 2 шт.
— Кабель для подключения камеры — 1 шт.
— Силовой кабель XT60 — 1 шт.
— Винты M3×30 — 4 шт.
— Винты M3×24 — 4 шт.
— Нейлоновые гайки M3 — 8 шт.
— Силиконовые антивибрационные прокладки — 8 шт.

Варианты исполнения (доступные опции)
— TAKER F405 BLS 50A STACK: полный набор (полетный контроллер + ESC)
— GEP-F405-HD V2 FC: отдельно полетный контроллер
— GEP-BLS50A-4IN1 ESC: отдельно регулятор
— Чтобы получить коммерческое предложение (КП), уточнить наличие нужного варианта и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
