Силовой выключатель с BEC FrSky

Описание "Силовой выключатель с BEC FrSky"

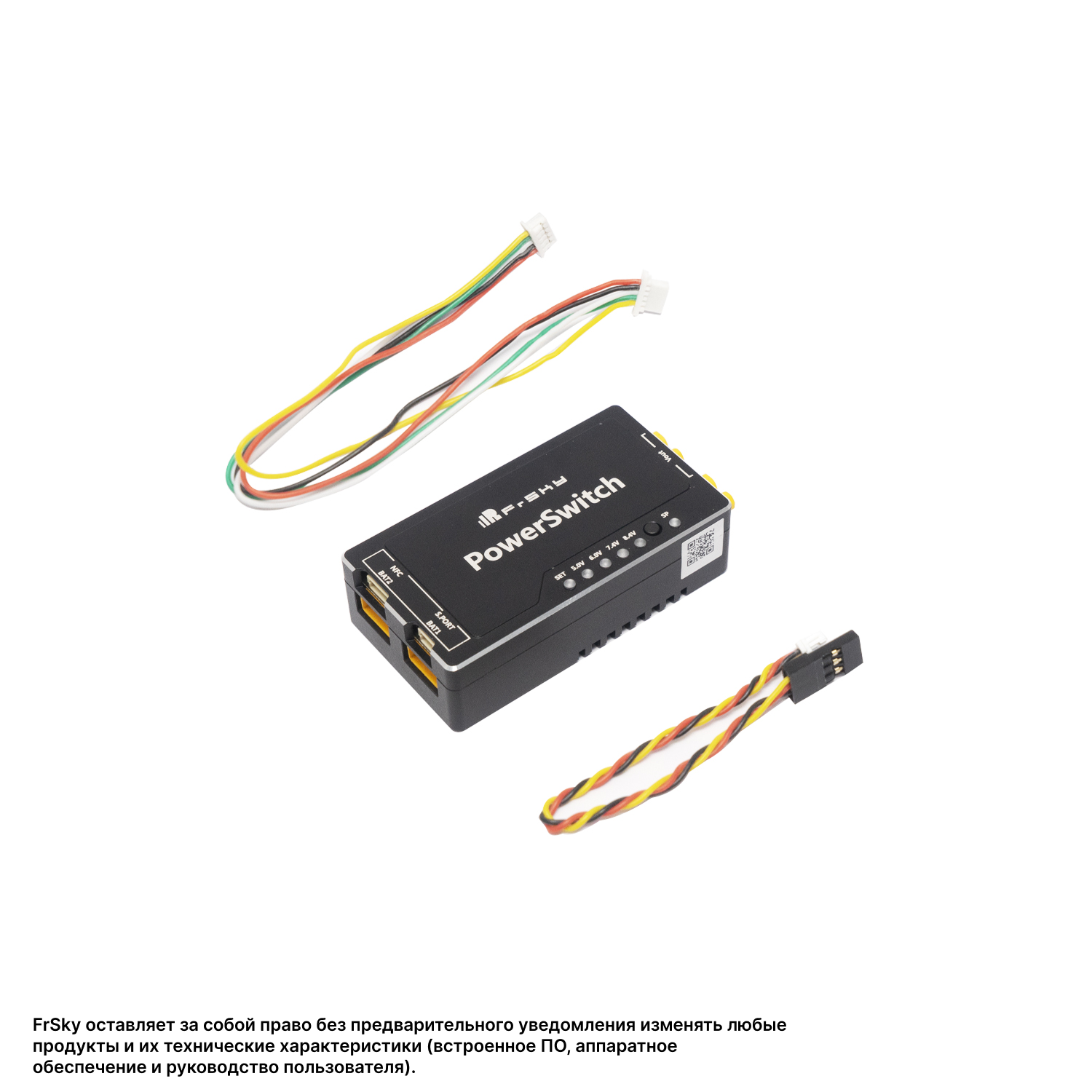

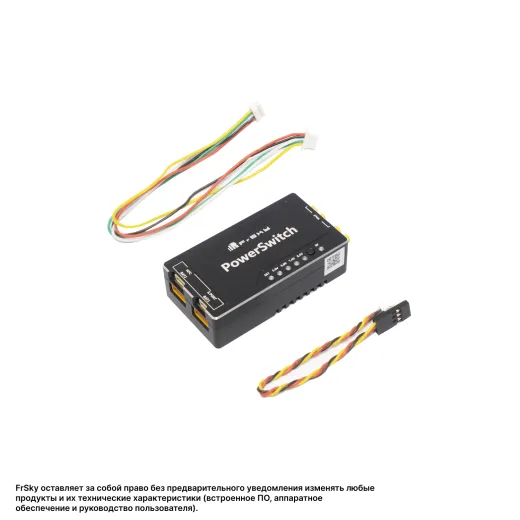

Устройство FrSky Power Switch представляет собой интеллектуальную систему управления питанием, разработанную для безопасного и гибкого контроля электропитания в RC-моделях. Этот компактный блок объединяет в себе функции двойного резервирования питания, высококачественного регулируемого BEC и программируемого силового выключателя в прочном CNC-алюминиевом корпусе с ребристым теплоотводом. Power Switch поддерживает два независимых входа XT30 для подключения источников питания (например, двух батарей) и два регулируемых выхода XT30 для питания бортового оборудования. Благодаря интеллектуальной системе управления питанием с двумя режимами работы (баланс или резерв), конфигурируемому BEC с выходным напряжением от 5 до 8.4 В, возможности быстрого переключения между четырьмя предустановленными режимами напряжения с помощью кнопки на корпусе, а также поддержке внешних выключателей (например, NFC Switch), Power Switch является идеальным решением для крупных моделей, где требуется надежное, гибкое и эффективное управление питанием с возможностью точной настройки.

Общие характеристики
— Тип: Интеллектуальная система управления питанием с двойным входом, регулируемым BEC и силовым выключателем
— Модель: FrSky Power Switch
— Количество входов питания: 2 (XT30)
— Количество выходов BEC: 2 (XT30)
— Габариты: 70 × 34 × 18.5 мм
— Вес: 63.4 г
— Входное напряжение батарей: 7.4 – 26 В (рекомендуется 3S-6S LiPo) — обратите внимание, что 2S LiPo батареи не обеспечат достаточного напряжения для достижения выходной конфигурации BEC 8.4 В.
— Выходное напряжение BEC: регулируемое 5 – 8.4 В (с шагом, задаваемым через Lua-скрипт или кнопку)
— Постоянный ток BEC выходов: до 25 А при 5–8.4 В
— Рабочая температура: -20°C … +75°C
— Материал корпуса: Фрезерованный алюминий (CNC) с ребристым теплоотводом
— Назначение: Обеспечение надежного, гибкого и эффективного управления питанием для крупных моделей, турбореактивных самолетов, сложных вертолетов и других ответственных применений, где требуется резервирование питания, точная настройка выходного напряжения и возможность дистанционного или бесконтактного управления включением/отключением.

Ключевые особенности
— Двойное резервирование питания с двумя режимами работы: Два входа XT30 для независимых источников питания поддерживают два режима работы, что позволяет адаптировать систему под конкретные задачи:
— Режим баланса (Balance Mode - по умолчанию): Потребление тока автоматически перераспределяется на источник с более высоким напряжением, что повышает эффективность, выравнивает разряд батарей и предотвращает глубокий разряд одного из источников.
— Режим резерва (Backup Mode): Система потребляет ток от приоритетного источника, выбранного пользователем, в заданном диапазоне напряжения. Если напряжение приоритетного источника падает ниже установленного порога, система автоматически переключается на резервный источник.
— Два регулируемых BEC выхода XT30: Два высококачественных BEC обеспечивают питание бортового оборудования. Каждый выход может быть настроен на напряжение от 5 до 8.4 В. Выходы способны отдавать постоянный ток до 25 А, что достаточно для самых мощных сервоприводов и другого энергоемкого оборудования.
— Гибкая настройка выходного напряжения: Настройка выходного напряжения BEC может выполняться двумя способами:
— Через Lua-скрипт на передатчике ETHOS: Обеспечивает точную настройку с любым промежуточным значением в диапазоне 5–8.4 В.

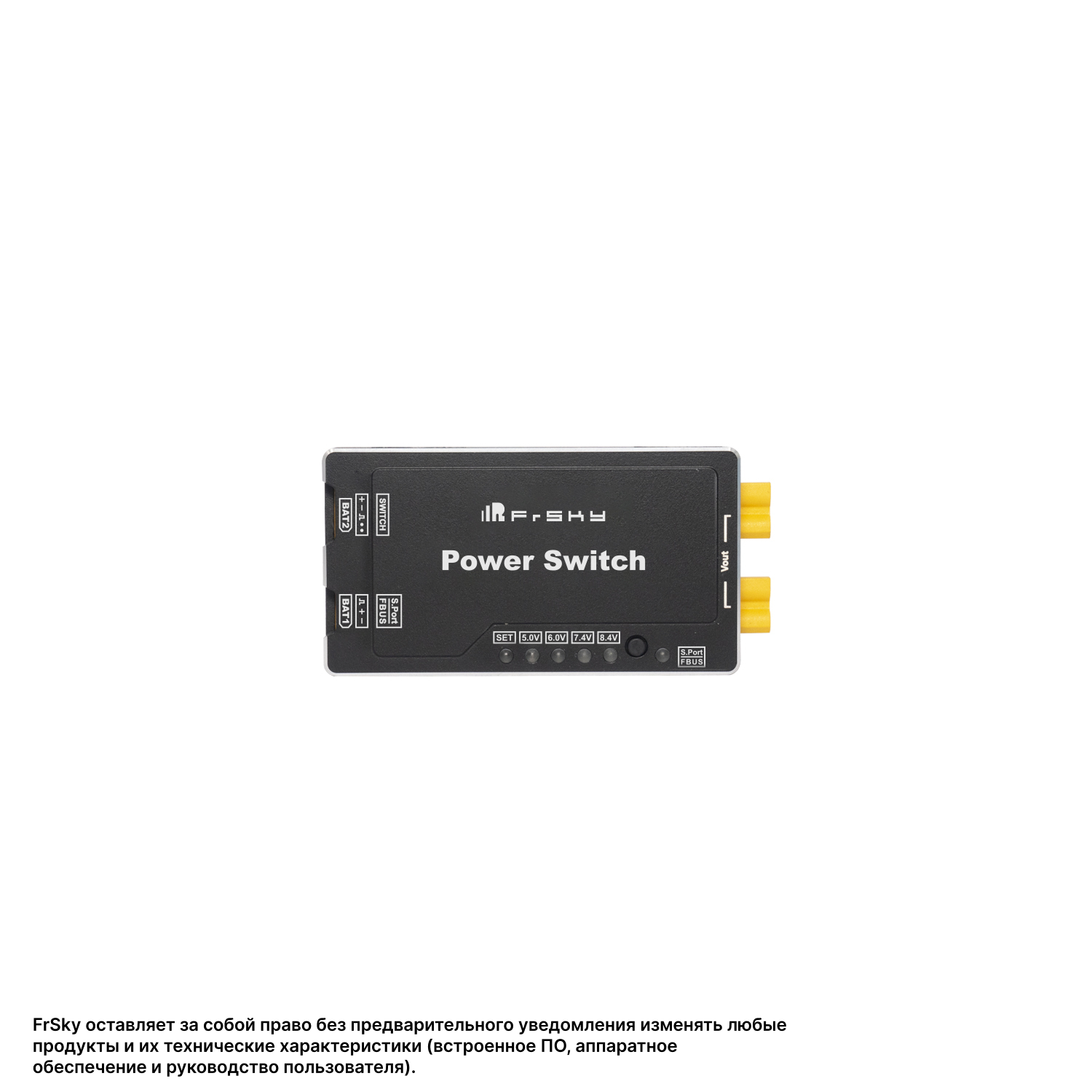

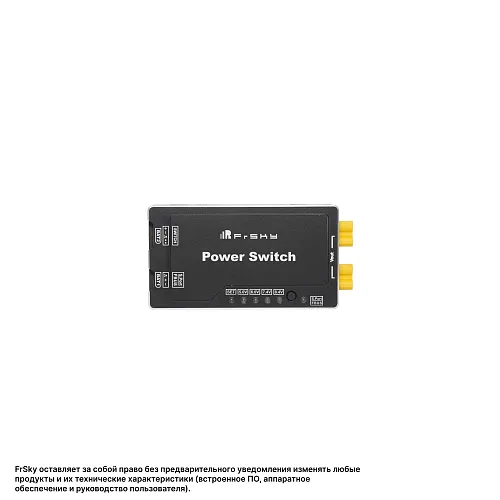

— С помощью кнопки на корпусе: Позволяет быстро переключаться между четырьмя предустановленными режимами напряжения: 5.0 В, 6.0 В, 7.4 В, 8.4 В. Это удобно для оперативной смены напряжения без необходимости подключения к компьютеру или передатчику.

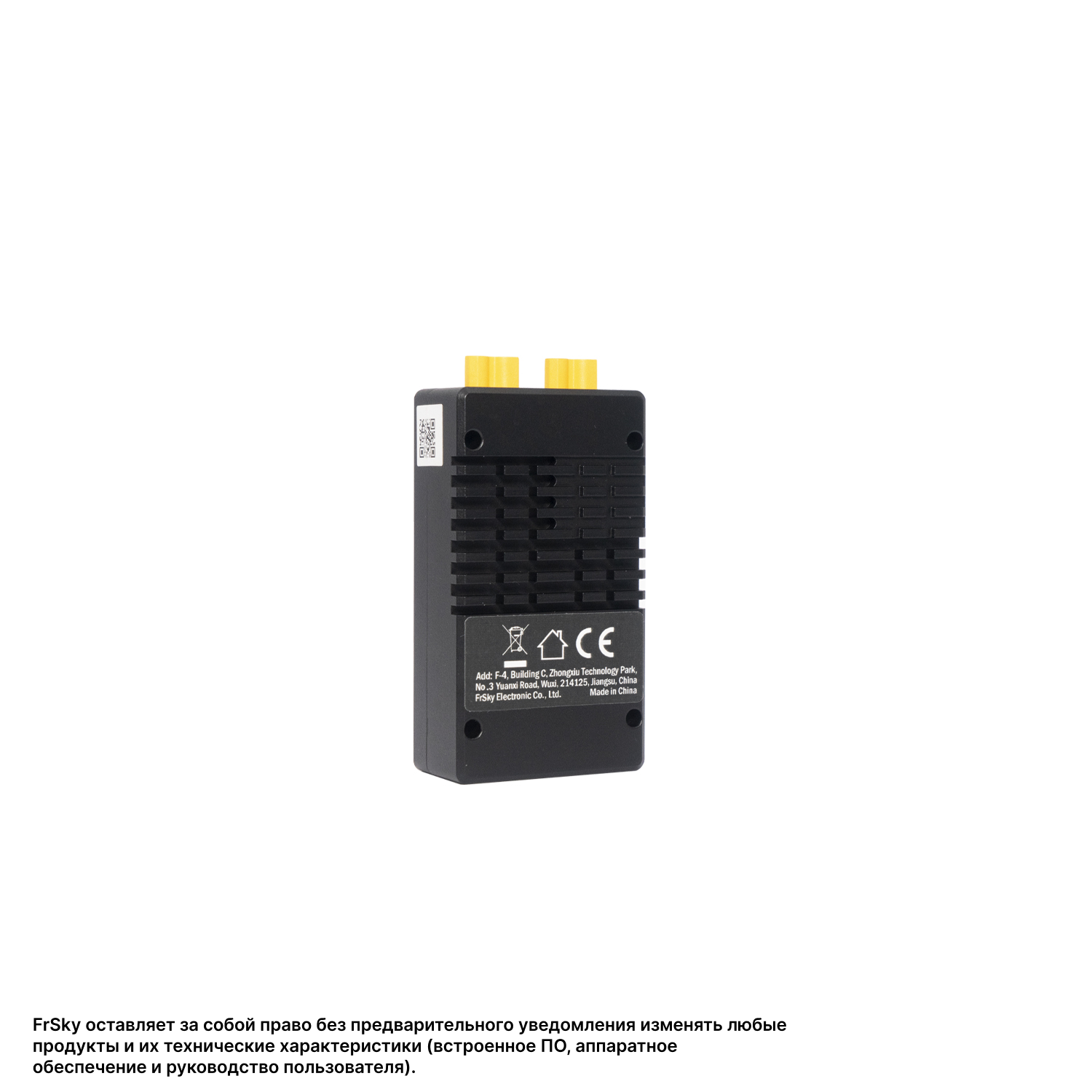

— Высококачественный CNC-алюминиевый корпус с ребристым теплоотводом: Корпус из фрезерованного алюминия обеспечивает механическую прочность и премиальный внешний вид, а ребристая конструкция эффективно отводит тепло, позволяя устройству работать под высокими токами без перегрева.
— Способность работать под высокими токами: Благодаря продуманной конструкции и эффективному теплоотводу, Power Switch способен непрерывно работать под нагрузкой до 25 А, что делает его пригодным для самых требовательных применений.
— Светодиодная индикация рабочего статуса: Встроенный LED-индикатор позволяет визуально контролировать состояние устройства (например, питание, активный режим, перегрузка).
— Поддержка внешних выключателей: Устройство поддерживает подключение различных типов внешних выключателей (например, опционального NFC Switch), что позволяет удобно и безопасно включать и выключать питание системы без необходимости подключать или отключать батареи.
— Совместимость с FBUS/S.Port: Интеграция с экосистемой FrSky позволяет передавать телеметрическую информацию (напряжение, ток, статус) на совместимый передатчик.
— Защита от перегрузки и другие функции безопасности: Устройство оснащено встроенными механизмами защиты для предотвращения повреждений при нештатных ситуациях.

Технические характеристики
— Габариты: 70 × 34 × 18.5 мм
— Вес: 63.4 г
— Входное напряжение батарей: 7.4 – 26 В (рекомендуется 3S-6S LiPo)
— Выходное напряжение BEC: 5.0 – 8.4 В (регулируемое, с предустановками 5.0 / 6.0 / 7.4 / 8.4 В)
— Постоянный ток BEC выходов: до 25 А (при 5–8.4 В)
— Рабочая температура: -20°C … +75°C
— Входы питания: 2 × XT30
— Выходы BEC: 2 × XT30
— Режимы работы питания: Баланс (Balance) / Резерв (Backup)
— Настройка напряжения: Lua-скрипт (ETHOS) или кнопка на корпусе
— Материал корпуса: Фрезерованный алюминий (CNC) с теплоотводом
— Индикация: Светодиод (LED)
— Совместимость: FBUS/S.Port
— Поддержка внешних выключателей: Да (например, опциональный NFC Switch)

Область применения
— Крупные модели самолетов, включая турбореактивные, с мощными сервоприводами.
— Сложные вертолеты, требующие надежного и стабильного питания.
— Модели, где необходимо резервирование питания от двух батарей.
— Применения, где требуется точная настройка напряжения питания сервоприводов.
— Системы, где важно удобное и безопасное включение/отключение питания, особенно с поддержкой внешних выключателей.

Комплектация
— Силовой выключатель с BEC FrSky Power Switch — 1 шт.
— (Внешний выключатель, например NFC Switch, и соединительные кабели могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание и BEC: Для достижения выходного напряжения BEC 8.4 В входное напряжение должно быть не менее 8.4 В с запасом. Использование 2S LiPo батарей (номинальное напряжение 7.4 В) не обеспечит достаточного напряжения для этой конфигурации. Рекомендуется использовать 3S-6S батареи.
— Внешний выключатель: Функция внешнего управления питанием активируется подключением опционального внешнего переключателя (например, NFC Switch), который приобретается отдельно. Устройство может использоваться и без него, с управлением через подключение батарей.
— Настройка через Lua: Для точной настройки выходного напряжения через Lua-скрипт требуется передатчик с операционной системой ETHOS.
— Конкретную комплектацию и наличие уточняйте при запросе.
