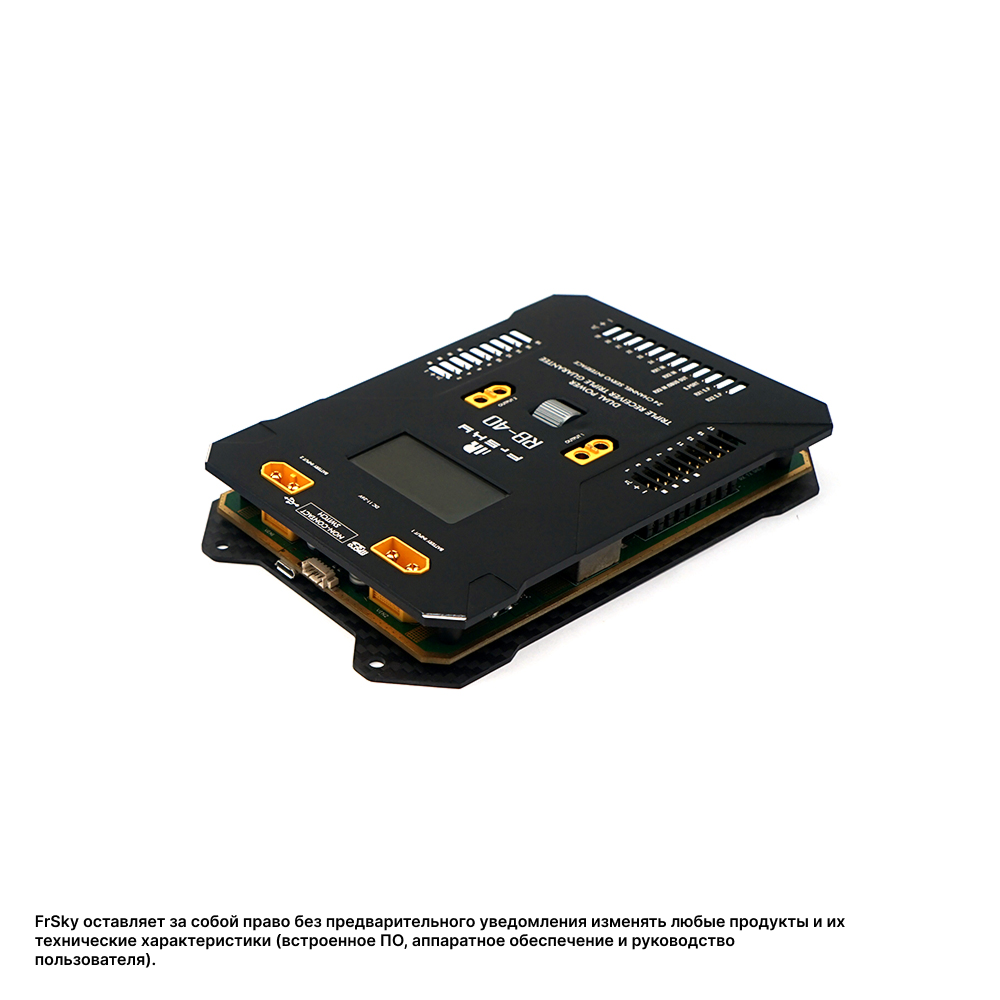

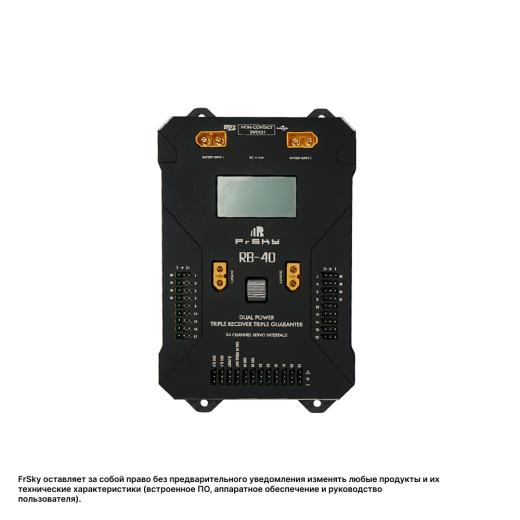

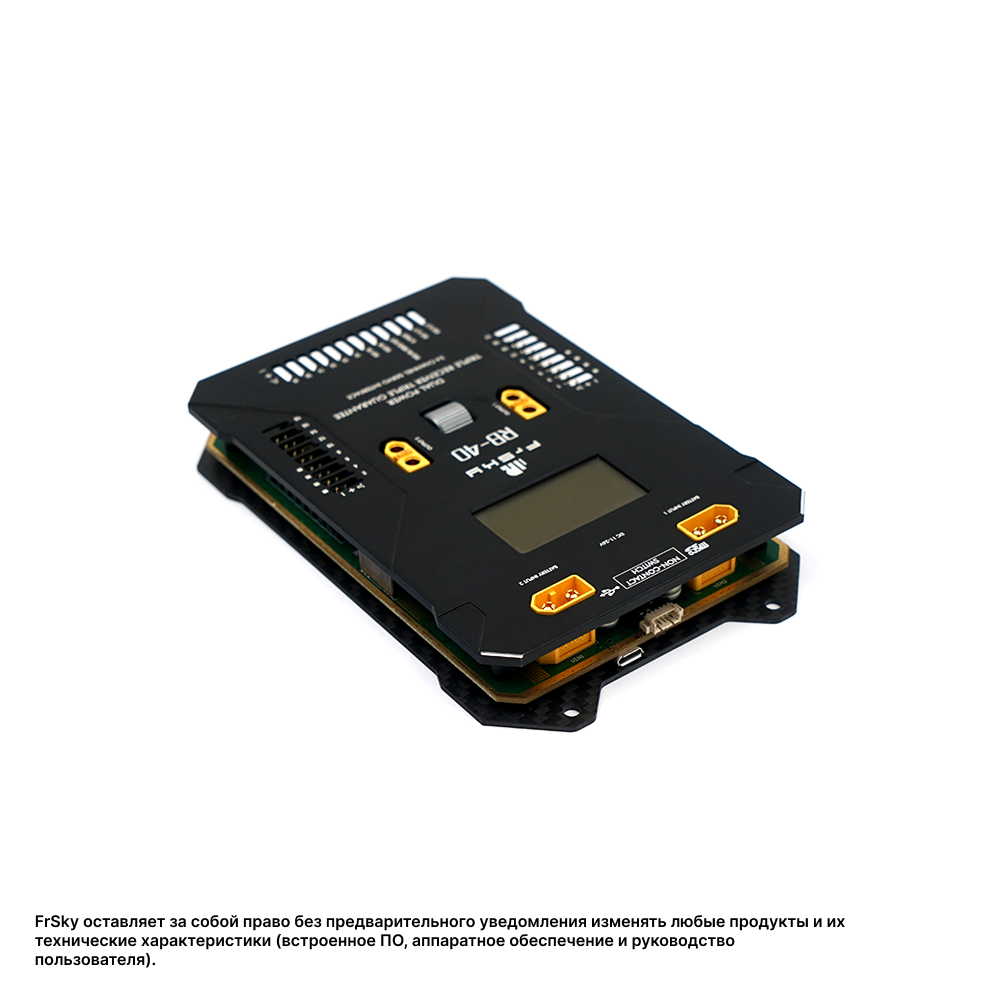

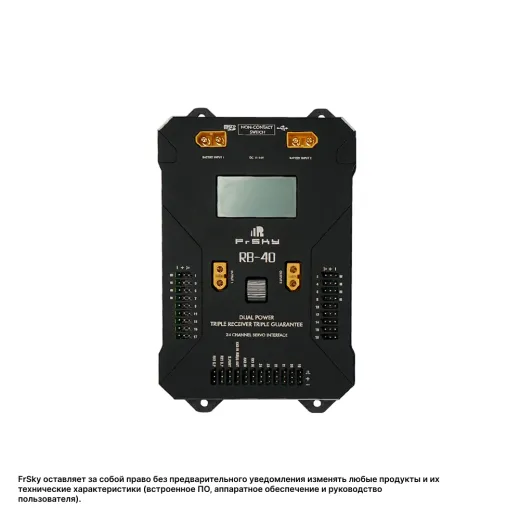

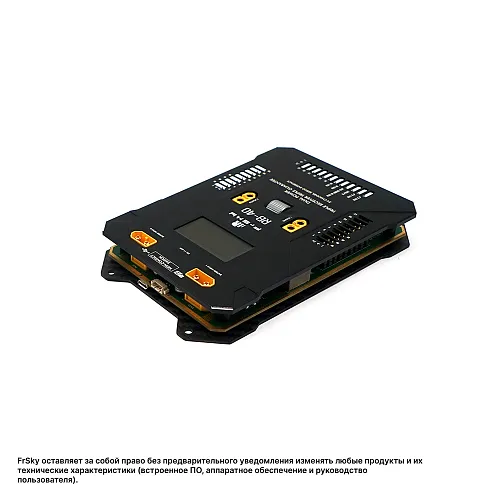

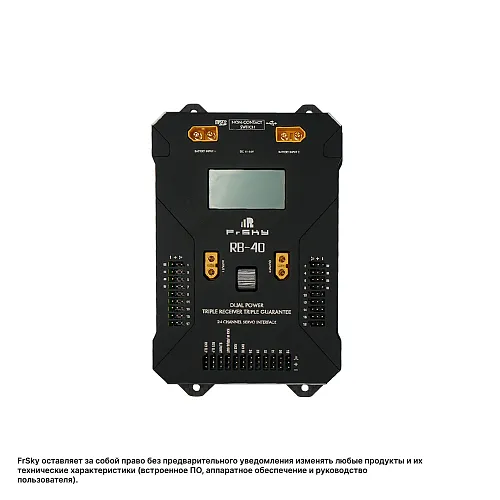

Модуль резервирования и распределения питания FrSky RB-40

Описание "Модуль резервирования и распределения питания FrSky RB-40"

Модуль FrSky RB-40 представляет собой флагманское устройство высшего класса из серии Redundancy Bus, объединяющее передовые технологии резервирования, распределения питания, стабилизации, телеметрии и регистрации данных в едином корпусе с премиальным дизайном. RB-40 использует все надежные качества предыдущих моделей Redundancy Bus и добавляет новые функции для удовлетворения потребностей растущего круга пользователей. Этот модуль предлагает двойное резервирование питания с разъемами XT60, тройное резервирование сигнала, возможность подключения до 24 высоковольтных сервоприводов с защитой от перегрузки на каждом канале и детекцией тока на первых 8 каналах, встроенный гироскоп для стабилизации, расширенную телеметрию с датчиками высоты и вертикальной скорости, функцию Black Box с автоматической записью данных, поддержку бесконтактного NFC-выключателя, а также удобный ЖК-экран с кнопкой прокрутки для настройки и мониторинга. Благодаря гибридной конструкции из карбона и алюминия (CNC), модуль весит всего 260 г, сохраняя при этом исключительную прочность. RB-40 является идеальным решением для крупнейших и самых требовательных моделей, где требуется абсолютная надежность, максимальная функциональность и удобство эксплуатации.

Общие характеристики
— Тип: Флагманский модуль резервирования и распределения питания с функциями стабилизации, телеметрии и регистрации данных
— Модель: FrSky RB-40
— Количество подключаемых приемников: 3 (тройное резервирование)
— Количество входов питания: 2 (XT60)
— Количество выходов для сервоприводов: до 24 (высоковольтные)
— Габариты: 163.2 × 100 × 23.5 мм
— Вес: 260 г
— Рекомендуемое входное напряжение: 11 – 26 В DC
— Выходы BEC: 2 × SBEC выхода, регулируемые 5 – 8.4 В, постоянный ток 2 × 30 А
— Рабочая температура: -20°C … +75°C
— Материал корпуса: Гибридная конструкция из карбона и фрезерованного алюминия (CNC)
— Назначение: Создание абсолютно надежной, полностью резервированной и интеллектуальной системы управления, распределения питания, стабилизации и телеметрии для крупнейших и самых требовательных моделей, включая турбореактивные самолеты, сложные вертолеты, профессиональные и промышленные БПЛА, где отказ системы недопустим и требуется максимальная функциональность и удобство контроля.

Ключевые особенности
— Двойное резервирование питания и тройное резервирование приемников:
— Два входа XT60 для независимых источников питания (например, две батареи) обеспечивают полное резервирование электропитания всей системы.
— Тройное резервирование сигнала благодаря трем входам для приемников (включая мультиплексный порт RX3 IN / SBUS Out). Модуль автоматически выбирает активный приемник, гарантируя непрерывность управления.
— Поддержка до 24 высоковольтных сервоприводов: Модуль позволяет подключать до 24 сервоприводов, включая современные высоковольтные (HV) модели, работающие при повышенном напряжении.
— Защита от перегрузки и детекция тока: Каждый из 24 выходных каналов оснащен индивидуальной защитой от перегрузки по току. Каналы 1-8 дополнительно поддерживают функцию детекции тока, что позволяет в реальном времени контролировать потребление каждого сервопривода.
— Два мощных SBEC выхода: Два встроенных switching BEC (SBEC) обеспечивают питание сервоприводов от входных батарей высокого напряжения. Каждый выход может быть настроен на напряжение от 5 до 8.4 В и способен отдавать постоянный ток до 30 А, что достаточно для самых мощных сервоприводов.
— Встроенная система стабилизации: Встроенный гироскопический датчик поддерживает функции стабилизации модели, что может служить альтернативой использованию стабилизационных приемников серии GR или S.
— Расширенная телеметрия и встроенные датчики: Модуль работает как обширный сенсорный модуль, предоставляя множество телеметрических данных, включая:
— Напряжение и ток на входах питания.
— Потребление энергии (Power Consumption).
— Данные со встроенных датчиков: высота (Altitude), вертикальная скорость (VSpd) и другие.
— Функция Black Box с автоматической записью: При подаче питания функция Black Box автоматически активируется и начинает запись всех полетных данных для последующего анализа. Это бесценный инструмент для диагностики и расследования инцидентов.
— Поддержка бесконтактного NFC-выключателя: Возможность подключения опционального внешнего бесконтактного NFC-выключателя позволяет удобно и безопасно включать и выключать питание системы без необходимости подключать или отключать батареи.
— Встроенный ЖК-экран и кнопка прокрутки: Модуль оснащен ЖК-дисплеем, сопоставимым по размеру с экранами передатчиков серии X-Lite, и удобной кнопкой прокрутки (Menu Scroll Button). Это позволяет настраивать параметры и просматривать телеметрические данные непосредственно на модуле, без необходимости подключения к компьютеру или передатчику.
— Премиальный CNC-корпус из карбона и алюминия: Гибридная конструкция из карбона и фрезерованного алюминия обеспечивает исключительную прочность и жесткость при малом весе (всего 260 г), а также придает модулю премиальный внешний вид.
— Множество методов конфигурации: Настройка модуля может выполняться через Lua-скрипты на совместимом передатчике или через приложение FreeLink.
— Совместимость с S.Port: Полная интеграция с экосистемой FrSky для подключения дополнительных телеметрийных устройств.

Технические характеристики
— Габариты: 163.2 × 100 × 23.5 мм
— Вес: 260 г
— Рекомендуемое входное напряжение: 11 – 26 В DC
— Выходы BEC: 2 × SBEC, 5 – 8.4 В, постоянный ток 2 × 30 А
— Количество выходов для сервоприводов: до 24 (с защитой от перегрузки)
— Детекция тока: На каналах 1-8
— Рабочая температура: -20°C … +75°C
— Входы питания: 2 × XT60
— Входы приемников: 3 (включая мультиплексный порт RX3 IN / SBUS Out)
— Встроенный гироскоп: Да (для стабилизации)
— Встроенные датчики телеметрии: Высоты, вертикальной скорости, напряжения, тока, потребления энергии
— Функция Black Box: Да, с автоматической записью
— Экран: ЖК-дисплей
— Управление: Кнопка прокрутки (Scroll Button)
— Материал корпуса: Карбон + фрезерованный алюминий (CNC)

Область применения
— Крупнейшие масштабные модели самолетов (включая турбореактивные) с большим количеством мощных сервоприводов.
— Сложные и дорогостоящие вертолеты, требующие резервирования, стабилизации и детального контроля.
— Профессиональные и промышленные БПЛА, где требуется высочайшая отказоустойчивость и расширенная диагностика.
— Модели, где необходим встроенный экран для мониторинга параметров и удобная настройка.
— Любые применения, требующие максимальной надежности, функциональности и удобства эксплуатации.

Комплектация
— Модуль резервирования FrSky RB-40 — 1 шт.
— (Кабели подключения приемников, NFC-выключатель и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Модуль требует входного напряжения от 11 до 26 В. Использование батарей с более низким напряжением (например, 3S LiPo) не рекомендуется.
— NFC-выключатель: Бесконтактный NFC-выключатель является опциональным аксессуаром и приобретается отдельно.
— Настройка стабилизации: Для использования функций стабилизации потребуется настройка через Lua-скрипты или приложение FreeLink.
— Привязка нескольких приемников: Для корректной работы тройного резервирования все три приемника должны быть привязаны к одному и тому же RF-модулю передатчика (внутреннему или внешнему).
— Конкретную комплектацию и наличие уточняйте при запросе.
