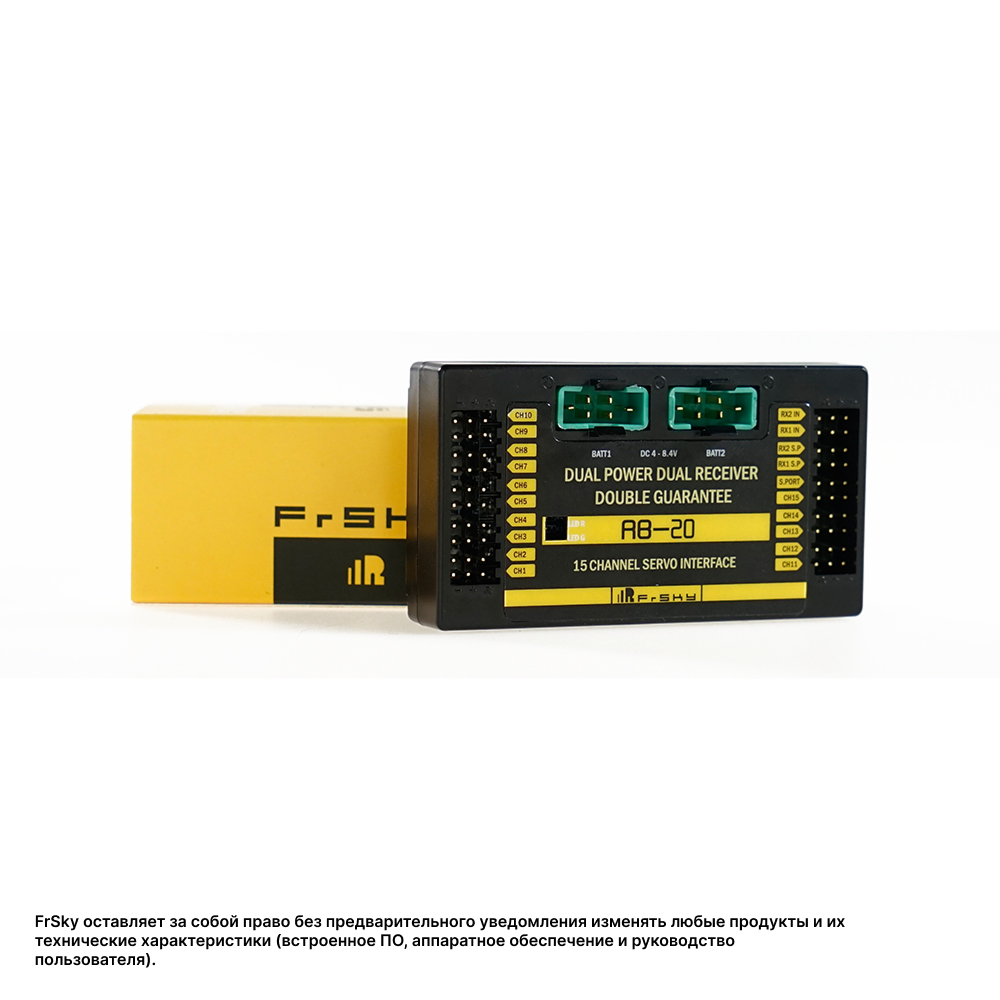

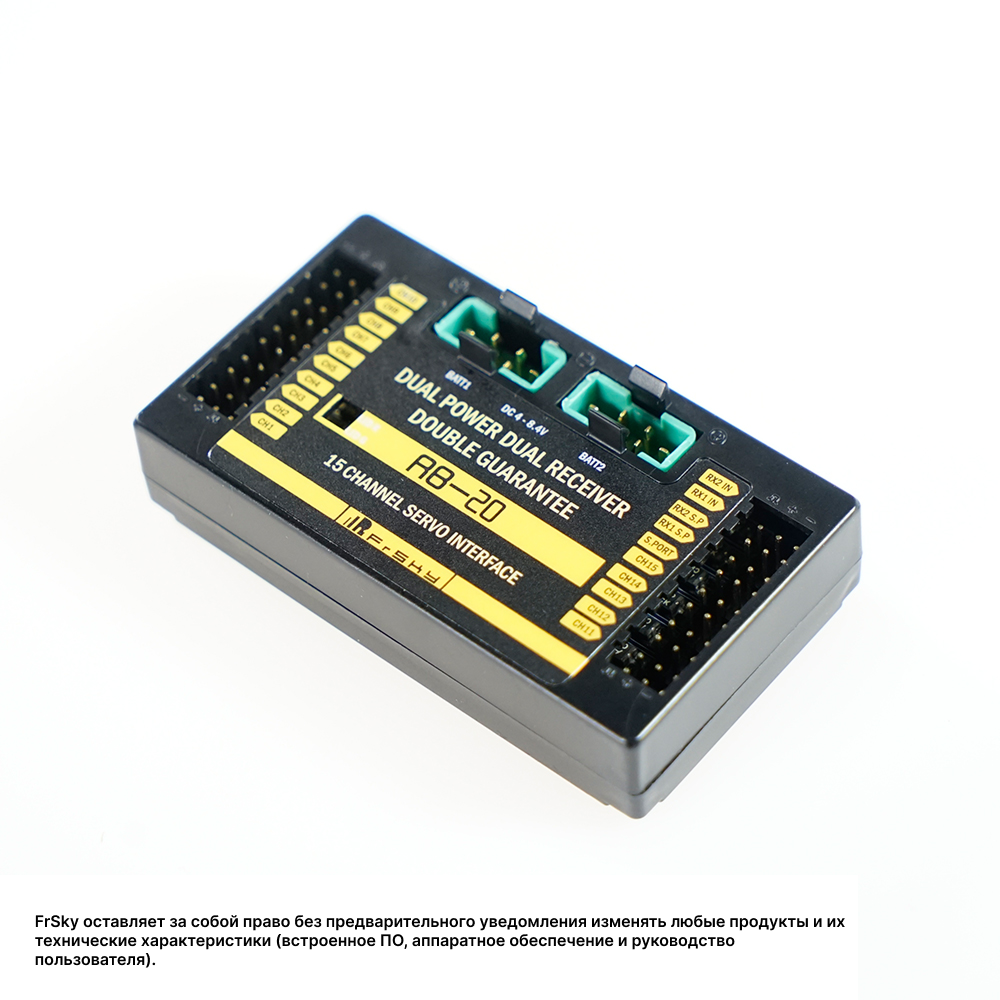

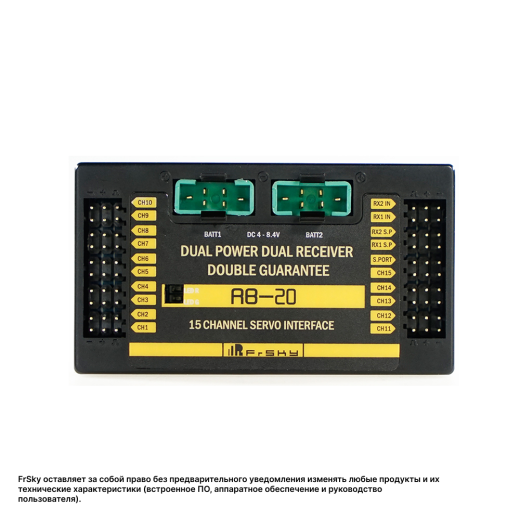

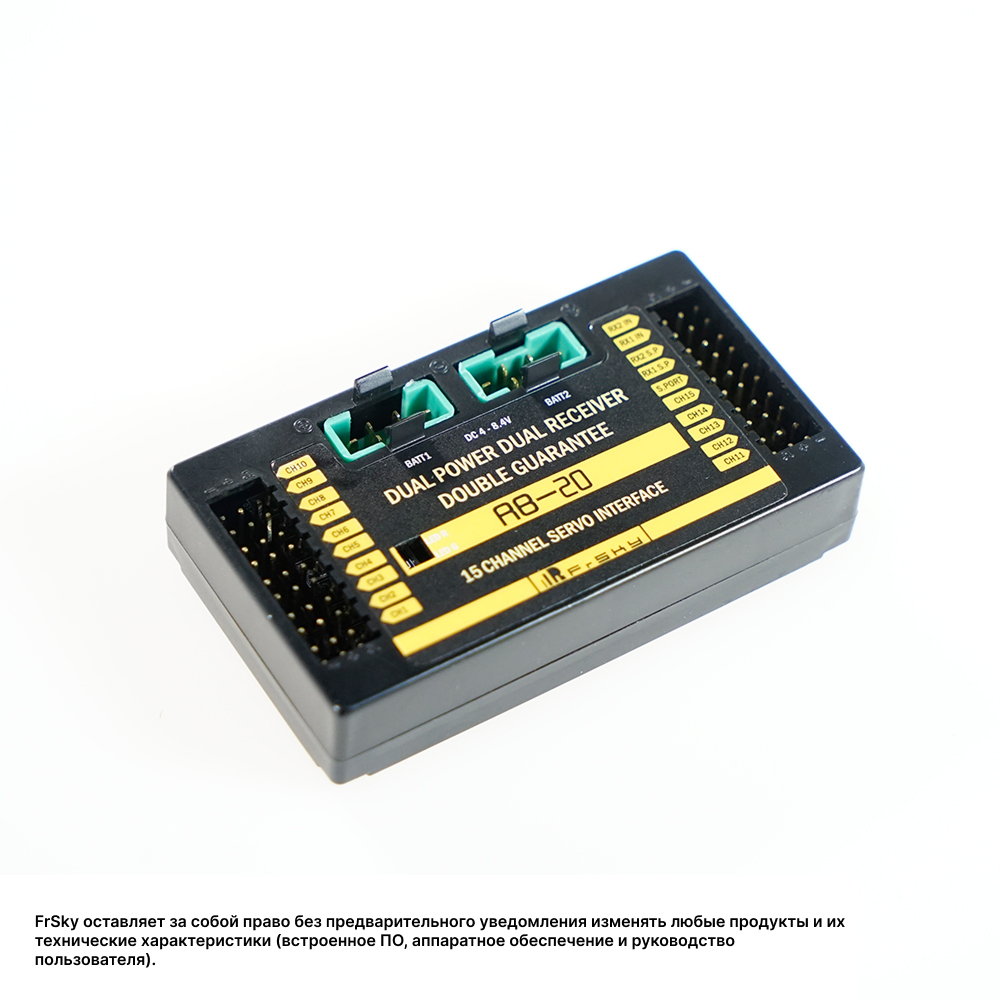

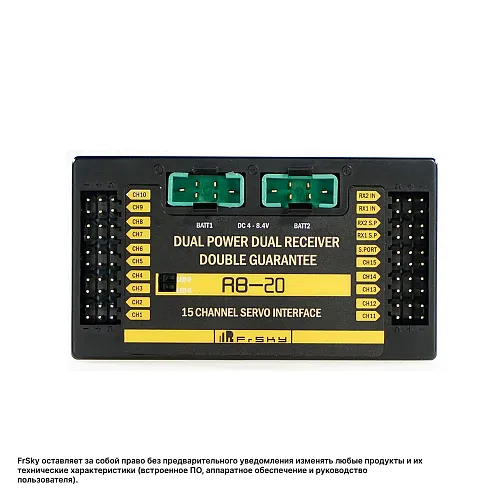

Модуль резервирования FrSky RB-20

Модуль FrSky RB-20 представляет собой усовершенствованное коммутационное устройство нового поколения, предназначенное для создания высоконадежных отказоустойчивых систем в наиболее крупных и требовательных моделях. Являясь развитием линейки Redundancy Bus, RB-20 обладает удвоенной пропускной способностью по току по сравнению с предыдущими моделями, что позволяет подключать мощные высокотоковые сервоприводы без риска перегрузки. Модуль обеспечивает полное резервирование как сигнальной части (два приемника), так и силовой (две батареи). Ключевым улучшением стала функция автоматического переключения телеметрии между приемниками RX1 и RX2, что гарантирует непрерывное получение данных с модели. Как и другие модули серии, RB-20 поддерживает защиту от перегрузки на каждом канале, телеметрию Smart Port с передачей данных о напряжении, токе, емкости и индикации перегрузки, а также возможность настройки периода выходного сигнала. С возможностью подключения до 15 сервоприводов, RB-20 является идеальным решением для крупномасштабных моделей, турбореактивных самолетов, сложных вертолетов и других ответственных применений, где требуется максимальная отказоустойчивость и способность работать с мощной нагрузкой.

Общие характеристики
— Тип: Модуль резервирования питания и сигнала повышенной мощности (Redundancy Bus)
— Модель: FrSky RB-20
— Количество подключаемых приемников: 2
— Количество подключаемых батарей: 2
— Количество сервовыходов: до 15
— Рекомендуемое входное напряжение: 4 – 8.4 В (1-2S LiPo или 4-6S NiMH)
— Габариты: 77 × 43 × 22 мм
— Вес: 37 г
— Рабочая температура: -20°C … +75°C
— Назначение: Создание полностью резервированной системы питания и управления для крупных и дорогостоящих моделей с высокотоковыми сервоприводами, где требуется максимальная надежность, защита от отказов и непрерывная телеметрия.

Ключевые особенности
— Двойное резервирование приемников (Dual Receiver): Возможность подключения двух независимых приемников. Модуль автоматически выбирает активный приемник, обеспечивая бесперебойное управление даже при отказе одного из них.
— Двойное резервирование питания (Dual Power): Поддержка двух независимых источников питания. Питание автоматически переключается между источниками, гарантируя стабильное электропитание всей системы.
— Повышенная рабочая токовая нагрузка: Удвоенная пропускная способность по току по сравнению с предыдущими моделями RB позволяет подключать мощные высокотоковые сервоприводы без риска перегрузки модуля.
— Автоматическое переключение телеметрии: Интеллектуальная функция автоматического выбора телеметрии между приемниками RX1 и RX2 через соответствующие порты S.Port. Это гарантирует непрерывное получение телеметрических данных с модели даже при переключении между приемниками.
— Защита от перегрузки на каждом канале: Каждый из 15 выходов для сервоприводов оснащен индивидуальной защитой от перегрузки по току, что предотвращает повреждение модуля и подключенного оборудования при заклинивании сервопривода или коротком замыкании.
— Поддержка телеметрии Smart Port: Модуль передает на совместимый передатчик FrSky расширенную телеметрическую информацию, включая напряжение, ток, потребленную емкость и индикацию перегрузки на каналах.
— Гибкая настройка периода выходного сигнала: Поддерживается режим 50 Гц (период 20 мс) для стандартных сервоприводов, а также возможность синхронизации периода выходного сигнала с входным сигналом SBUS.
— Поддержка высоковольтных сервоприводов: Модуль совместим с сервоприводами, работающими при повышенном напряжении (HV), что позволяет использовать его в самых современных системах.
— Совместимость с различными типами приемников: Поддерживает работу с двумя 2.4GHz ACCESS приемниками, а также с комбинацией приемников разных диапазонов (например, ACCESS 2.4GHz и R9 серии), что позволяет создавать системы с частотным резервированием.
— Многоканальный выход: Возможность подключения до 15 сервоприводов непосредственно к модулю, что упрощает схему проводки в крупных моделях.

Технические характеристики
— Габариты: 77 × 43 × 22 мм
— Вес: 37 г
— Рекомендуемое входное напряжение: 4 – 8.4 В
— Рабочая температура: -20°C … +75°C
— Количество сервовыходов: до 15
— Количество подключаемых приемников: 2
— Количество подключаемых батарей: 2
— Защита от перегрузки: Индивидуальная на каждом канале
— Телеметрия: Smart Port (напряжение, ток, емкость, индикация перегрузки)
— Режимы выходного сигнала: 50 Гц (20 мс) или синхронизация с SBUS

Область применения
— Крупномасштабные модели самолетов, включая турбореактивные (турбины) с мощными сервоприводами.
— Сложные и дорогостоящие вертолеты с высокими требованиями к току.
— Модели с бензиновыми двигателями, требующие повышенной надежности и защиты.
— Профессиональные и исследовательские БПЛА.
— Любые применения, где требуется максимальная отказоустойчивость системы управления и питания, а также возможность работы с высокотоковой нагрузкой.

Комплектация
— Модуль резервирования FrSky RB-20 — 1 шт.
— (Кабели для подключения приемников и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Совместимость приемников: Для работы с модулем RB-20 приемники должны иметь выход SBUS и, для полноценной телеметрии, порт S.Port. Рекомендуется использовать приемники FrSky с поддержкой этих интерфейсов.
— Примечание по привязке нескольких приемников: При использовании двух приемников (например, двух ACCESS 2.4GHz или комбинации 2.4GHz и R9) для корректной работы телеметрии и резервирования необходимо, чтобы они были привязаны к одному и тому же RF-модулю (внутреннему или внешнему) передатчика. Следуйте инструкциям производителя для правильной настройки.
— Конкретную комплектацию (включены ли кабели) и наличие уточняйте при запросе.
