Модуль резервирования FrSky RB-10

Описание "Модуль резервирования FrSky RB-10"

Модуль FrSky RB-10 представляет собой уникальное коммутационное устройство, предназначенное для создания отказоустойчивых систем питания и управления в наиболее ответственных моделях. Этот модуль позволяет одновременно подключать два приемника и две батареи, обеспечивая полное резервирование как сигнальной, так и силовой части. В случае отказа одного из приемников или источников питания, модуль автоматически переключается на резервный, гарантируя непрерывность управления. RB-10 также оснащен защитой от перегрузки по току на каждом канале и поддерживает телеметрию Smart Port, передавая на передатчик информацию о напряжении и статусе перегрузки. Благодаря возможности подключения до 8 сервоприводов непосредственно к модулю, RB-10 является идеальным решением для крупных моделей, турбореактивных самолетов, сложных вертолетов и других применений, где отказ системы недопустим.

Общие характеристики
— Тип: Модуль резервирования питания и сигнала (Redundancy Bus)
— Модель: FrSky RB-10
— Количество подключаемых приемников: 2
— Количество подключаемых батарей: 2
— Количество сервовыходов: до 8
— Габариты: 63 × 27 × 10.5 мм
— Вес: 10 г
— Рабочее напряжение: 4 – 8.4 В
— Рабочая температура: -20°C … +75°C
— Назначение: Создание полностью резервированной системы питания и управления для крупных и дорогостоящих моделей, где требуется максимальная надежность и защита от отказов.

Ключевые особенности
— Двойное резервирование приемников (Dual Receiver): Возможность подключения двух независимых приемников. Модуль автоматически выбирает активный приемник, обеспечивая бесперебойное управление даже при отказе одного из них.
— Двойное резервирование питания (Dual Power): Поддержка двух независимых источников питания (например, две батареи или батарея и BEC). Питание автоматически переключается между источниками, гарантируя стабильное электропитание всей системы.
— Защита от перегрузки на каждом канале: Каждый из 8 выходов для сервоприводов оснащен индивидуальной защитой от перегрузки по току, что предотвращает повреждение модуля и подключенного оборудования при заклинивании сервопривода или коротком замыкании.
— Поддержка телеметрии Smart Port: Модуль передает на совместимый передатчик (например, Taranis) телеметрическую информацию, включая напряжение каждого источника питания и индикацию перегрузки на каналах.
— Гибкая настройка периода выходного сигнала: Поддерживается режим 50 Гц (период 20 мс) для стандартных сервоприводов, а также возможность синхронизации периода выходного сигнала с входным сигналом SBUS.
— Поддержка высоковольтных сервоприводов: Модуль совместим с сервоприводами, работающими при повышенном напряжении (HV), что позволяет использовать его в самых современных системах.
— Компактный размер и малый вес: При габаритах 63×27×10.5 мм и весе всего 10 г, модуль легко интегрируется в модель, не добавляя лишней массы.

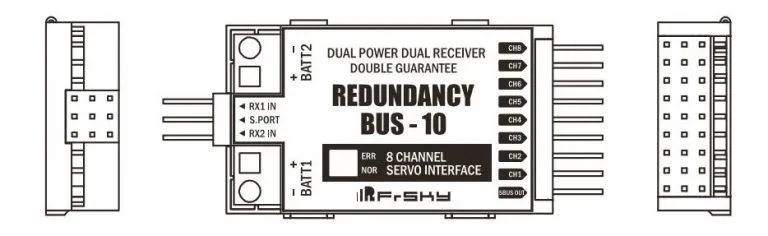

— Простота подключения: Все необходимые разъемы (для приемников, батарей и сервоприводов) расположены удобно и подписаны.

Технические характеристики
— Габариты: 63 × 27 × 10.5 мм
— Вес: 10 г
— Рабочее напряжение: 4 – 8.4 В
— Рабочая температура: -20°C … +75°C
— Количество сервовыходов: до 8
— Количество подключаемых приемников: 2
— Количество подключаемых батарей: 2
— Защита от перегрузки: Индивидуальная на каждом канале
— Телеметрия: Smart Port (напряжение, индикация перегрузки)
— Режимы выходного сигнала: 50 Гц (20 мс) или синхронизация с SBUS

Область применения
— Крупномасштабные модели самолетов, включая турбореактивные (турбины).
— Сложные и дорогостоящие вертолеты.
— Модели с бензиновыми двигателями, требующие повышенной надежности.
— Профессиональные и исследовательские БПЛА.
— Любые применения, где требуется максимальная отказоустойчивость системы управления и питания.

Комплектация

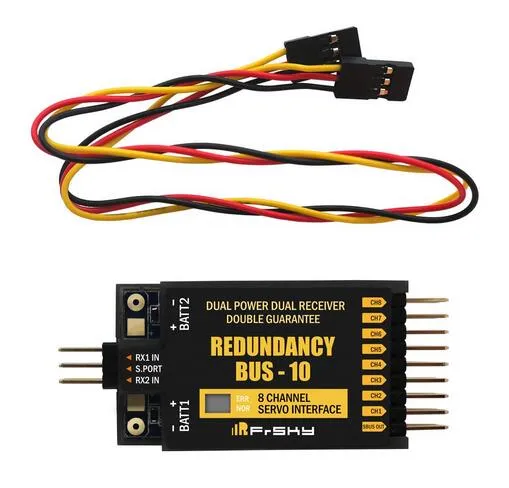

— Модуль резервирования FrSky RB-10 — 1 шт.
— (Кабели для подключения приемников и другие аксессуары могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Совместимость приемников: Для работы с модулем RB-10 приемники должны иметь выход SBUS. Рекомендуется использовать приемники FrSky с поддержкой SBUS.
— Настройка периода: При использовании режима синхронизации с SBUS убедитесь, что выходной сигнал приемника соответствует требуемым параметрам.
— Конкретную комплектацию (включены ли кабели) и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие модуля и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
