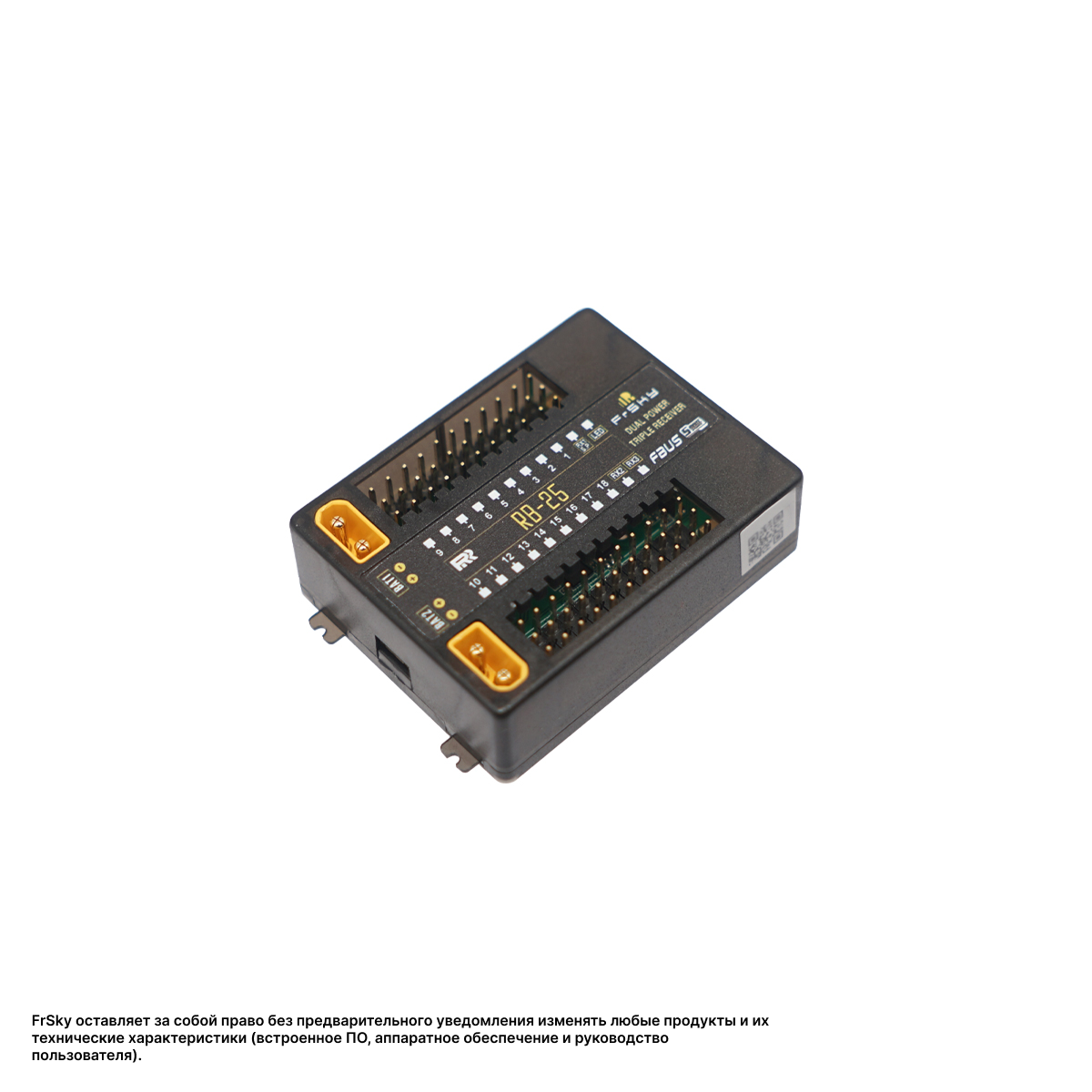

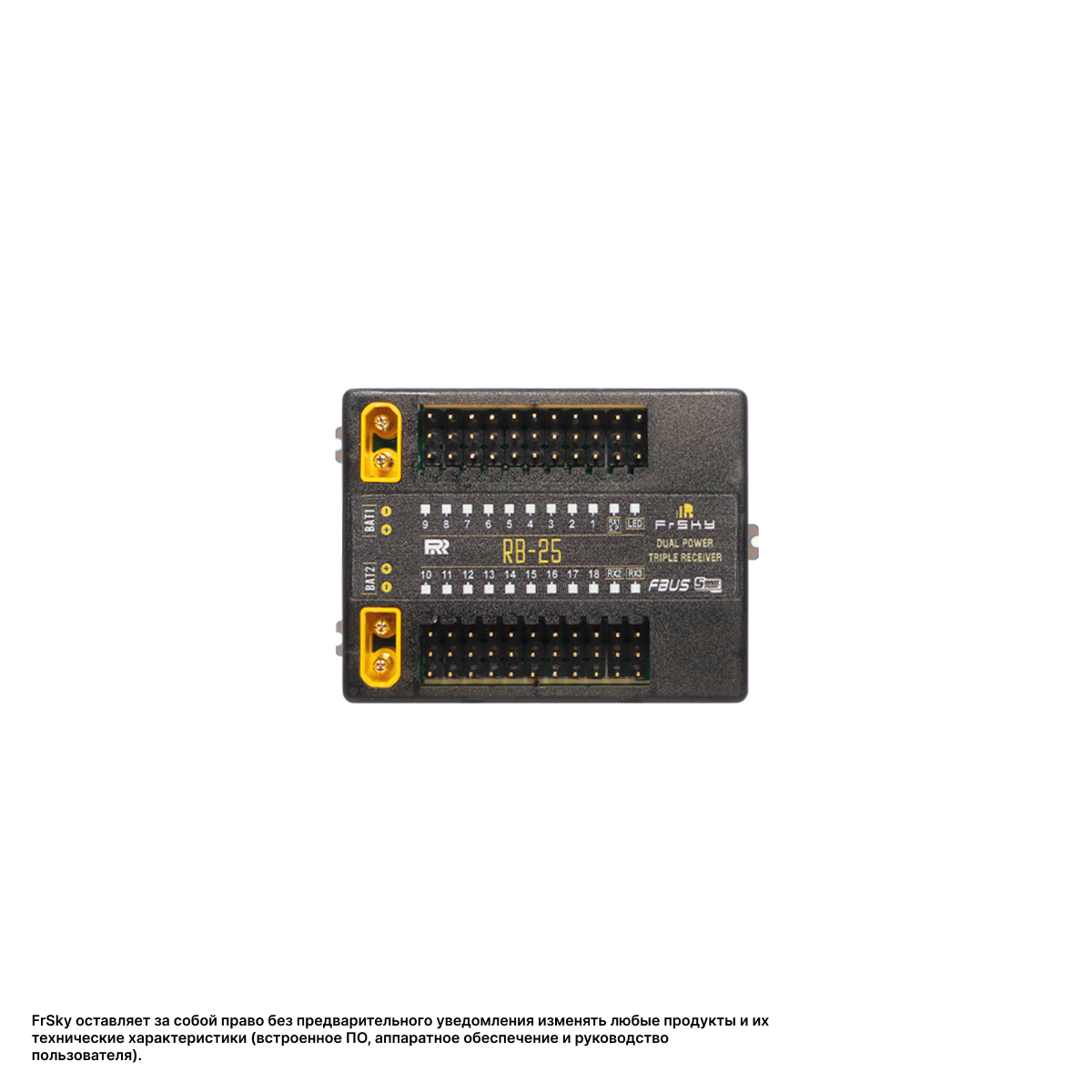

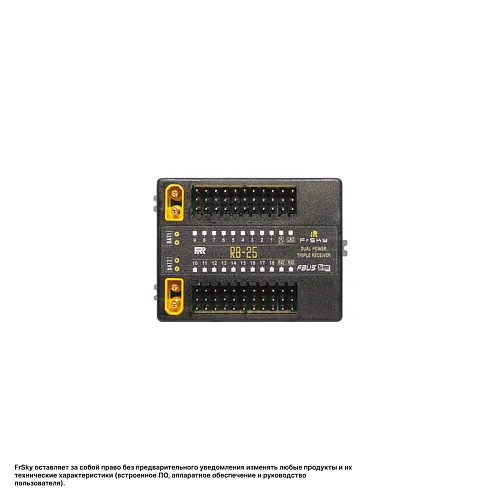

Модуль резервирования FrSky RB-25

Модуль FrSky RB-25 представляет собой компактное устройство нового поколения из серии Redundancy Bus, объединяющее тройное резервирование приемников, двойное резервирование питания и расширенные телеметрические возможности в корпусе уменьшенного размера. Эта модель создана на основе успеха предыдущих надежных модулей Redundancy Bus, добавляя новые передовые функции и компактный дизайн, который удовлетворяет потребности пользователей, желающих иметь отказоустойчивую систему в меньшем форм-факторе. Благодаря интеллектуальной балансировке питания между двумя источниками, автоматическому распознаванию протоколов на входах приемников, встроенной функции силового выключателя и 18 конфигурируемым каналам, RB-25 является идеальным решением для сложных моделей, где критически важны надежность, компактность и расширенная функциональность.

Общие характеристики
— Тип: Модуль резервирования с тройным резервированием приемников и двойным питанием
— Модель: FrSky RB-25
— Количество подключаемых приемников: 3
— Количество подключаемых батарей: 2 (через разъемы XT30)
— Количество выходных каналов: 18 (конфигурируемые как PWM / FBUS / S.Port / SBUS Out)
— Габариты: 53 × 40 × 16 мм
— Вес: 25.6 г
— Рабочее напряжение: 4 – 10 В (рекомендуются 2S LiPo)
— Потребляемый ток: ≤ 185 мА при 5 В
— Постоянный ток нагрузки (на систему): ≤ 30 А
— Рабочая температура: -20°C … +75°C
— Назначение: Создание компактной, но максимально надежной системы с тройным резервированием сигнала и двойным резервированием питания для крупных моделей, турбореактивных самолетов, сложных вертолетов и других ответственных применений, где критически важна отказоустойчивость и минимальный вес.

Ключевые особенности
— Тройное резервирование приемников (Triple Receiver Redundancy): Возможность подключения трех независимых приемников через специализированные мультиплексные порты (RX1-3 IN / S.Port). Это обеспечивает пользователю тройное резервирование сигнала и телеметрии. В случае отказа одного или даже двух приемников, модуль автоматически переключается на оставшийся рабочий приемник, гарантируя непрерывность управления.
— Автоматическое распознавание протоколов на входах приемников: Входы приемников (RX IN) автоматически распознают протоколы FBUS, SBUS и S.Port, что значительно упрощает настройку и обеспечивает совместимость с различными типами приемников. (Важное примечание: только порт S.Port на входе RX1 может использоваться для обновления прошивки модуля.)
— Двойное резервирование питания с балансировкой: Два входа XT30 для независимых источников питания работают в интеллектуальном балансировочном режиме. Потребление тока автоматически перераспределяется на источник с более высоким напряжением, что повышает безопасность, эффективность и выравнивает разряд батарей, предотвращая глубокий разряд одного из источников.
— Высокая нагрузочная способность: Модуль рассчитан на постоянный ток до 30 А, что позволяет запитывать самые мощные сервоприводы и другое бортовое оборудование без использования дополнительных распределительных шин или усилителей.
— 18 конфигурируемых выходных каналов: Каждый из 18 портов может быть индивидуально настроен как PWM, FBUS, S.Port или SBUS Out, обеспечивая непревзойденную гибкость при построении сложных систем. Это позволяет адаптировать модуль под любые требования конкретной модели.
— Встроенная функция силового выключателя: Поддержка различных типов внешних выключателей (например, NFC Switch, Pin Plug) позволяет удобно и безопасно управлять питанием всей системы без необходимости подключать или отключать батареи при каждом использовании, что продлевает срок службы разъемов и повышает удобство эксплуатации.
— Поддержка внешней светодиодной индикации: Специальный порт для подключения внешнего LED-индикатора позволяет визуально контролировать состояние системы (например, питание, перегрузка, активный приемник) прямо на корпусе модели.
— Расширенная телеметрия: Модуль работает как расширенный сенсорный модуль с различными встроенными датчиками, передавая телеметрическую информацию (напряжение, ток, статус) на совместимый передатчик FrSky через FBUS или S.Port.
— Совместимость с FBUS/S.Port: Полная интеграция с экосистемой FrSky, позволяющая подключать телеметрийные устройства (например, датчики ADV, регуляторы Neuron) в единую цифровую сеть, упрощая проводку и настройку.
— Компактный дизайн: При габаритах 53×40×16 мм и весе 25.6 г модуль значительно компактнее предыдущих решений с аналогичной функциональностью, что позволяет устанавливать его в модели с ограниченным пространством.

Технические характеристики
— Габариты: 53 × 40 × 16 мм
— Вес: 25.6 г
— Рабочее напряжение: 4 – 10 В
— Потребляемый ток (приемник): ≤ 185 мА при 5 В
— Постоянный ток нагрузки (на систему): ≤ 30 А
— Рабочая температура: -20°C … +75°C
— Входы питания: 2 × XT30 (двойное резервированное питание)
— Входы приемников: 3 (RX1-3 IN / S.Port, с автоматическим распознаванием FBUS/SBUS/S.Port)
— Выходные каналы: 18 (конфигурируемые как PWM / FBUS / S.Port / SBUS Out)
— Порт для внешнего LED-индикатора: 1
— Функция силового выключателя: Да (поддержка опциональных внешних выключателей, таких как NFC Switch, Pin Plug)
— Телеметрия: FBUS / S.Port (передача данных о напряжении, токе, статусе, а также возможность подключения дополнительных сенсоров)

Область применения
— Крупномасштабные модели самолетов и планеров, требующие максимальной надежности в компактном корпусе.
— Сложные вертолеты, где критически важны тройное резервирование сигнала и способность выдерживать высокую токовую нагрузку.
— Турбореактивные модели (турбины), где отказ системы недопустим.
— Профессиональные и промышленные БПЛА, требующие высокой отказоустойчивости.
— Модели с ограниченным пространством для установки, но требующие полного резервирования и расширенной функциональности.

Комплектация
— Модуль резервирования FrSky RB-25 — 1 шт.
— (Антенны, кабели подключения приемников и внешние выключатели могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Обновление прошивки: Для обновления прошивки модуля необходимо использовать порт S.Port, расположенный на входе RX1. Другие порты для этой цели не предназначены.
— Внешний выключатель: Встроенная функция силового выключателя активируется подключением опционального внешнего переключателя (например, NFC Switch или Pin Plug), который приобретается отдельно. Модуль не имеет встроенной кнопки включения/выключения.
— Совместимость приемников: Для полноценной работы с тройным резервированием рекомендуется использовать приемники FrSky, поддерживающие протоколы FBUS, SBUS или S.Port.
— Привязка нескольких приемников: При использовании нескольких приемников для корректной работы телеметрии и резервирования они должны быть привязаны к одному и тому же RF-модулю передатчика (внутреннему или внешнему). При использовании разных модулей (например, внутреннего ACCESS и внешнего R9) могут потребоваться дополнительные настройки.
— Конкретную комплектацию (включены ли кабели для приемников) и наличие уточняйте при запросе.
