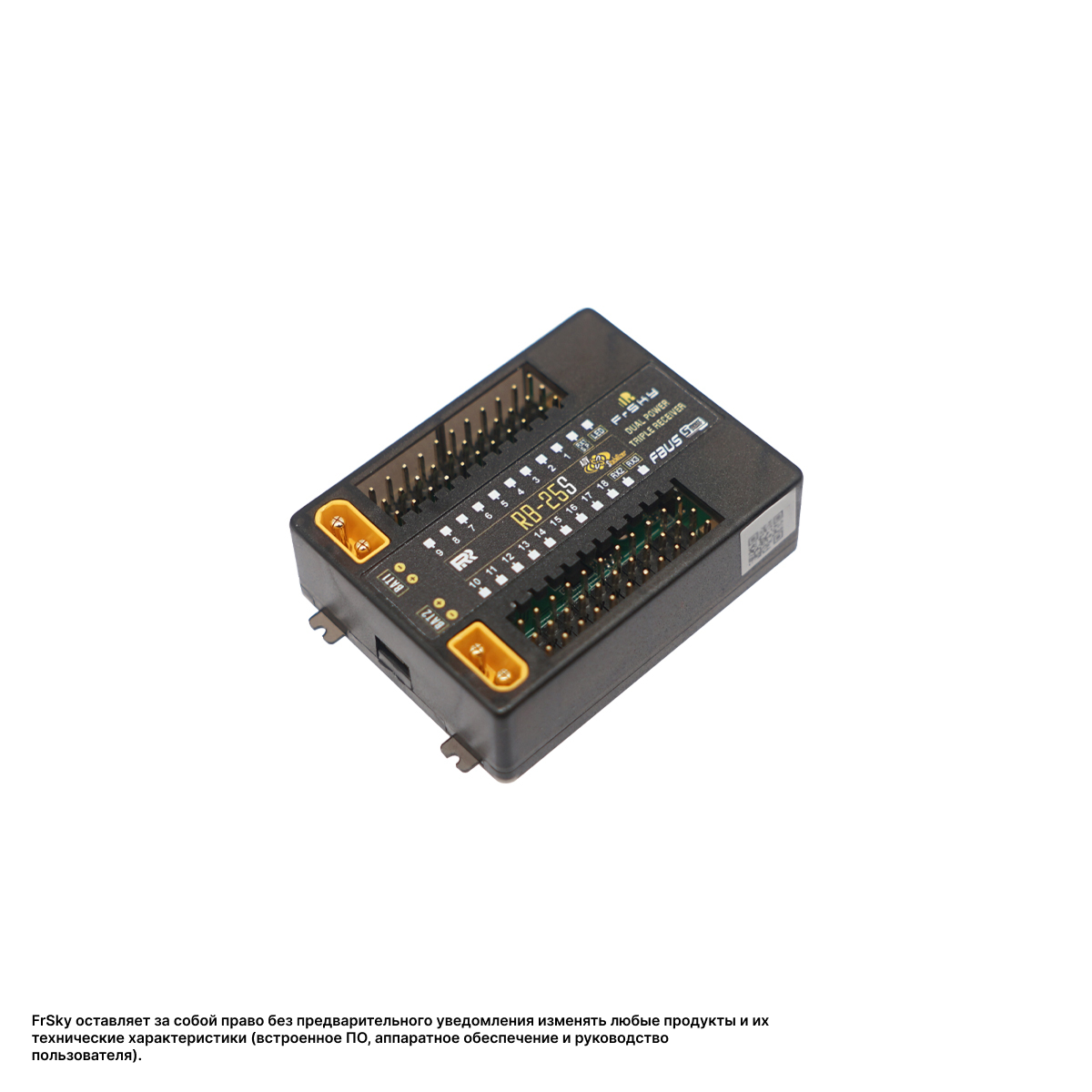

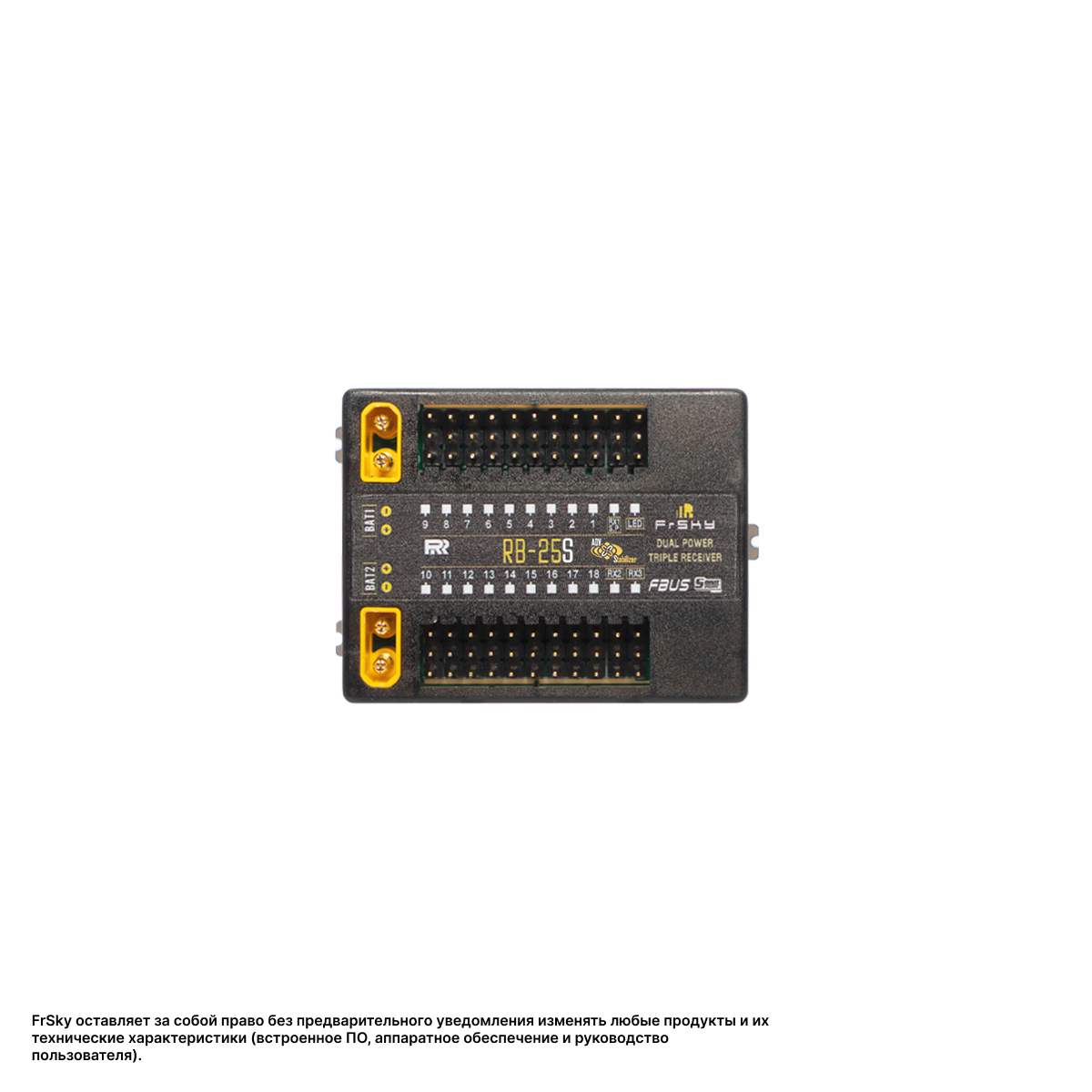

Модуль резервирования со стабилизатором FrSky RB-25S

Описание "Модуль резервирования со стабилизатором FrSky RB-25S"

Модуль FrSky RB-25S представляет собой флагманское компактное устройство нового поколения из серии Redundancy Bus, объединяющее тройное резервирование приемников, двойное резервирование питания, передовую систему стабилизации полета ADV Stabilizer и расширенные телеметрические возможности в едином корпусе уменьшенного размера. Эта модель является развитием RB-25 и добавляет ключевые функции: встроенный высокоточный стабилизатор с 3-осевым гироскопом и акселерометром, а также высокоточный датчик высоты и вертикальной скорости. Благодаря интеллектуальной балансировке питания между двумя источниками, автоматическому распознаванию протоколов на входах приемников, встроенной функции силового выключателя и 18 конфигурируемым каналам, RB-25S является идеальным решением для самых сложных и ответственных моделей, где критически важны отказоустойчивость, компактность, расширенная функциональность и встроенная стабилизация.

Общие характеристики
— Тип: Модуль резервирования с тройным резервированием приемников, двойным питанием и встроенным ADV-стабилизатором
— Модель: FrSky RB-25S
— Количество подключаемых приемников: 3
— Количество подключаемых батарей: 2 (через разъемы XT30)
— Количество выходных каналов: 18 (конфигурируемые как PWM / FBUS / S.Port / SBUS Out)

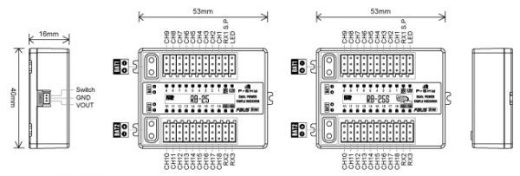

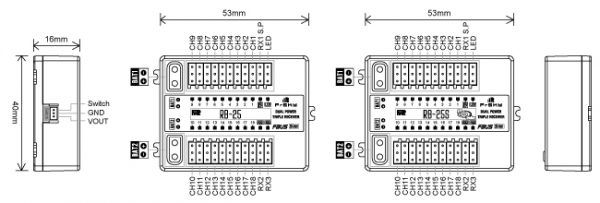

— Габариты: 53 × 40 × 16 мм
— Вес: 26.7 г
— Рабочее напряжение: 4 – 10 В (рекомендуются 2S LiPo)
— Потребляемый ток: ≤ 185 мА при 5 В
— Постоянный ток нагрузки (на систему): ≤ 30 А
— Рабочая температура: -20°C … +75°C
— Назначение: Создание компактной, но максимально надежной системы с тройным резервированием сигнала, двойным резервированием питания, встроенной стабилизацией и расширенной телеметрией для крупных моделей, турбореактивных самолетов, сложных вертолетов и других ответственных применений, где критически важна отказоустойчивость, минимальный вес и интеллектуальное управление полетом.

Ключевые особенности
— Тройное резервирование приемников (Triple Receiver Redundancy): Возможность подключения трех независимых приемников через специализированные мультиплексные порты (RX1-3 IN / S.Port). Это обеспечивает пользователю тройное резервирование сигнала и телеметрии. В случае отказа одного или даже двух приемников, модуль автоматически переключается на оставшийся рабочий приемник, гарантируя непрерывность управления.
— Автоматическое распознавание протоколов на входах приемников: Входы приемников (RX IN) автоматически распознают протоколы FBUS, SBUS и S.Port, что значительно упрощает настройку и обеспечивает совместимость с различными типами приемников. (Важное примечание: только порт S.Port на входе RX1 может использоваться для обновления прошивки модуля.)
— Двойное резервирование питания с балансировкой: Два входа XT30 для независимых источников питания работают в интеллектуальном балансировочном режиме. Потребление тока автоматически перераспределяется на источник с более высоким напряжением, что повышает безопасность, эффективность и выравнивает разряд батарей, предотвращая глубокий разряд одного из источников.
— Высокая нагрузочная способность: Модуль рассчитан на постоянный ток до 30 А, что позволяет запитывать самые мощные сервоприводы и другое бортовое оборудование без использования дополнительных распределительных шин или усилителей.
— Продвинутый встроенный стабилизатор (ADV Stabilizer): В отличие от обычных стабилизационных приемников, RB-25S имеет встроенный ADV-стабилизатор, предлагающий два режима работы для максимальной гибкости настройки:
— Расширенный классический режим: 5 дополнительных стабилизируемых каналов с привязкой к режимам полета: Stabilization, Auto-Level, Hover, Knife-Edge для самолетов.
— Продвинутый режим (Advanced Mode): Все 18 выходных каналов могут быть сконфигурированы для стабилизации. Поддерживает расширенные функции: обмен файлами настроек стабилизации (File Sharing), программируемые параметры и доступ для разработчиков (Developer Access).
— Встроенные высокоточные сенсоры телеметрии: Модуль оснащен высокоточными датчиками для измерения высоты и вертикальной скорости модели без необходимости во внешних сенсорах, что повышает точность стабилизации и информативность телеметрии. Эти данные могут использоваться как стабилизатором, так и передаваться пилоту.
— 18 конфигурируемых выходных каналов: Каждый из 18 портов может быть индивидуально настроен как PWM, FBUS, S.Port или SBUS Out, обеспечивая непревзойденную гибкость при построении сложных систем. В режиме стабилизации все выходные каналы могут быть сконфигурированы для работы со стабилизатором.
— Встроенная функция силового выключателя: Поддержка различных типов внешних выключателей (например, NFC Switch, Pin Plug) позволяет удобно и безопасно управлять питанием всей системы без необходимости подключать или отключать батареи при каждом использовании, что продлевает срок службы разъемов и повышает удобство эксплуатации.
— Поддержка внешней светодиодной индикации: Специальный порт для подключения внешнего LED-индикатора позволяет визуально контролировать состояние системы (например, питание, перегрузка, активный приемник) прямо на корпусе модели.
— Расширенная телеметрия: Модуль работает как расширенный сенсорный модуль с различными встроенными датчиками, передавая телеметрическую информацию (напряжение, ток, статус, высоту, вертикальную скорость) на совместимый передатчик FrSky через FBUS или S.Port.
— Совместимость с FBUS/S.Port: Полная интеграция с экосистемой FrSky, позволяющая подключать телеметрийные устройства (например, датчики ADV, регуляторы Neuron) в единую цифровую сеть, упрощая проводку и настройку.
— Компактный дизайн: При габаритах 53×40×16 мм и весе 26.7 г модуль сочетает максимальную функциональность в компактном корпусе.

Технические характеристики
— Габариты: 53 × 40 × 16 мм
— Вес: 26.7 г
— Рабочее напряжение: 4 – 10 В
— Потребляемый ток (приемник): ≤ 185 мА при 5 В
— Постоянный ток нагрузки (на систему): ≤ 30 А
— Рабочая температура: -20°C … +75°C
— Входы питания: 2 × XT30 (двойное резервированное питание)
— Входы приемников: 3 (RX1-3 IN / S.Port, с автоматическим распознаванием FBUS/SBUS/S.Port)
— Выходные каналы: 18 (конфигурируемые как PWM / FBUS / S.Port / SBUS Out, с поддержкой стабилизации)
— Встроенный стабилизатор: ADV Stabilizer с режимами Stabilization, Auto-Level, Hover, Knife-Edge
— Встроенные сенсоры: Высоты, вертикальной скорости
— Порт для внешнего LED-индикатора: 1
— Функция силового выключателя: Да (поддержка опциональных внешних выключателей, таких как NFC Switch, Pin Plug)
— Телеметрия: FBUS / S.Port (передача данных о напряжении, токе, статусе, высоте, вертикальной скорости)

Область применения
— Крупномасштабные модели самолетов и планеров, требующие встроенной стабилизации, максимальной надежности и компактности.
— Сложные вертолеты, где критически важны тройное резервирование сигнала, высокая токовая нагрузка и стабилизация.
— Турбореактивные модели (турбины), где отказ системы недопустим.
— Профессиональные и промышленные БПЛА, требующие высокой отказоустойчивости и стабилизации.
— Модели с ограниченным пространством для установки, но требующие полного резервирования, стабилизации и расширенной функциональности.

Комплектация
— Модуль резервирования со стабилизатором FrSky RB-25S — 1 шт.
— (Антенны, кабели подключения приемников и внешние выключатели могут поставляться отдельно или в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Обновление прошивки: Для обновления прошивки модуля необходимо использовать порт S.Port, расположенный на входе RX1. Другие порты для этой цели не предназначены.
— Внешний выключатель: Встроенная функция силового выключателя активируется подключением опционального внешнего переключателя (например, NFC Switch или Pin Plug), который приобретается отдельно.
— Совместимость приемников: Для полноценной работы с тройным резервированием рекомендуется использовать приемники FrSky, поддерживающие протоколы FBUS, SBUS или S.Port.
— Настройка стабилизации: Для использования функций стабилизации потребуется настройка через совместимое программное обеспечение на передатчике ETHOS или компьютере. Рекомендуется ознакомиться с руководством пользователя.
— Привязка нескольких приемников: При использовании нескольких приемников для корректной работы телеметрии и резервирования они должны быть привязаны к одному и тому же RF-модулю передатчика (внутреннему или внешнему).
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие модуля и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
