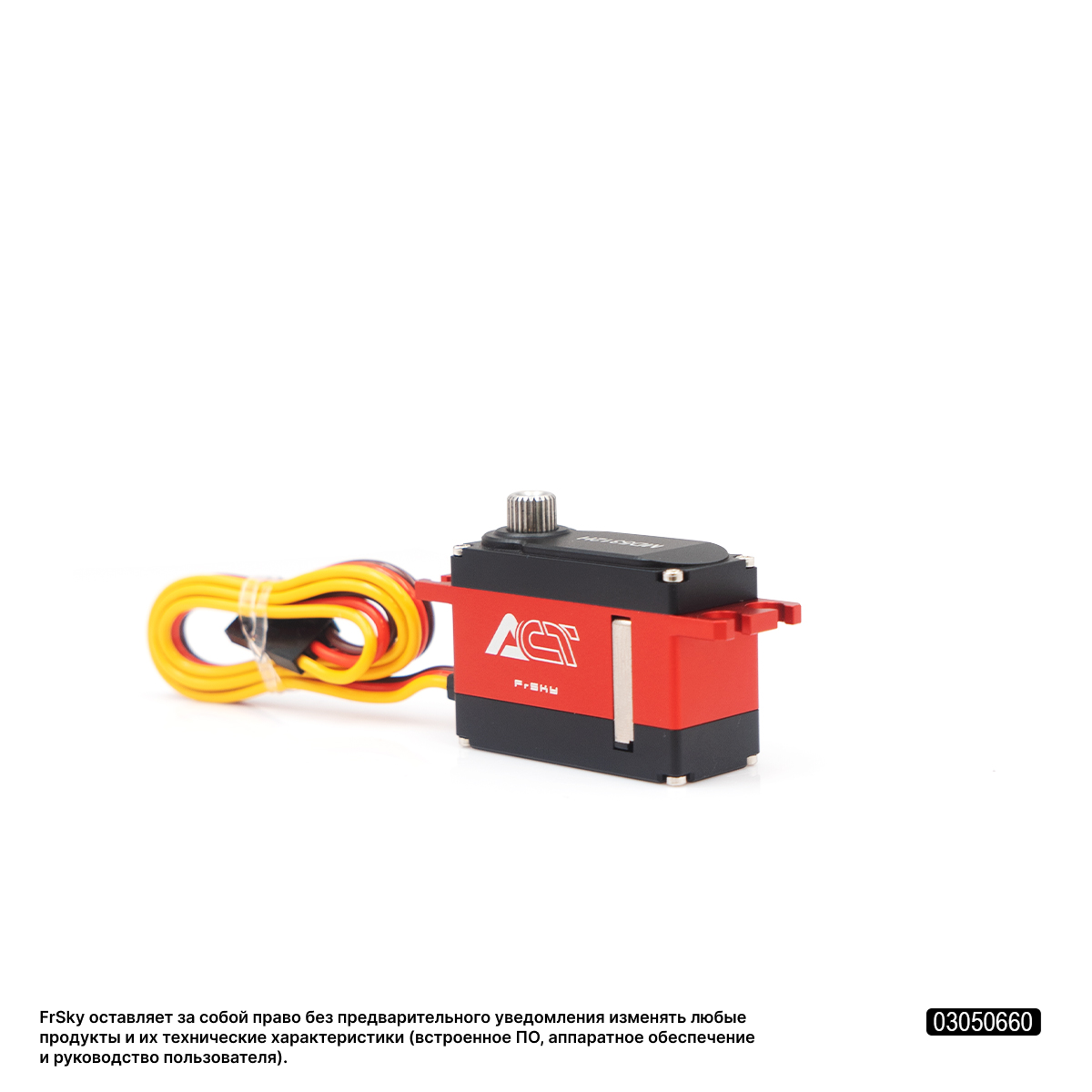

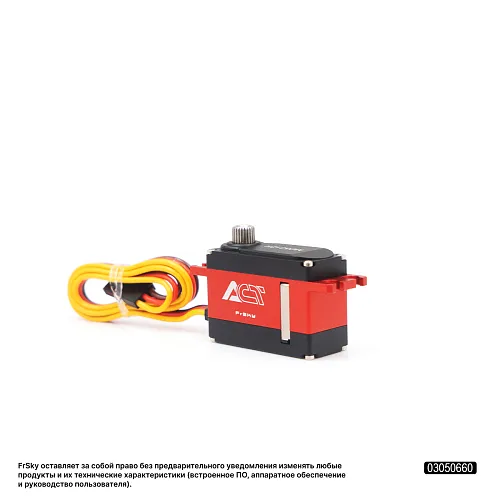

Сервопривод FrSky ACT MD5312H

Описание "Сервопривод FrSky ACT MD5312H"

Сервопривод FrSky ACT MD5312H входит в линейку Act 5300 Series и представляет собой мощный миниатюрный бессердечниковый (coreless) цифровой сервопривод, разработанный для применений, требующих высокого крутящего момента в компактном корпусе. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и эффективный бессердечниковый двигатель, обеспечивая впечатляющие моментные характеристики при рабочем напряжении до 8.4 В. ACT MD5312H развивает крутящий момент до 30.5 кг·см при напряжении 8.4 В, что является исключительным показателем для сервопривода таких размеров. При этом он сохраняет вполне достаточную скорость — 0.08 сек/60° при 8.4 В. Сервопривод имеет компактные габариты (35.5×15×25.3 мм) и вес 41.15 г, использует стандартный сплайн Φ6 25T и датчик обратной связи на основе потенциометра.

Сервопривод поддерживает стандартные протоколы управления и отличается высоким качеством изготовления, характерным для серии Act. Благодаря цельнометаллической конструкции и продуманной схемотехнике, он обеспечивает точное и надежное управление в самых разных условиях. ACT MD5312H идеально подходит для установки в небольшие, но требовательные модели, где нужно мощное и точное управление в ограниченном пространстве.

Общие характеристики
— Тип: Миниатюрный высокомоментный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Act 5300 Series
— Модель: FrSky ACT MD5312H
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Потенциометр

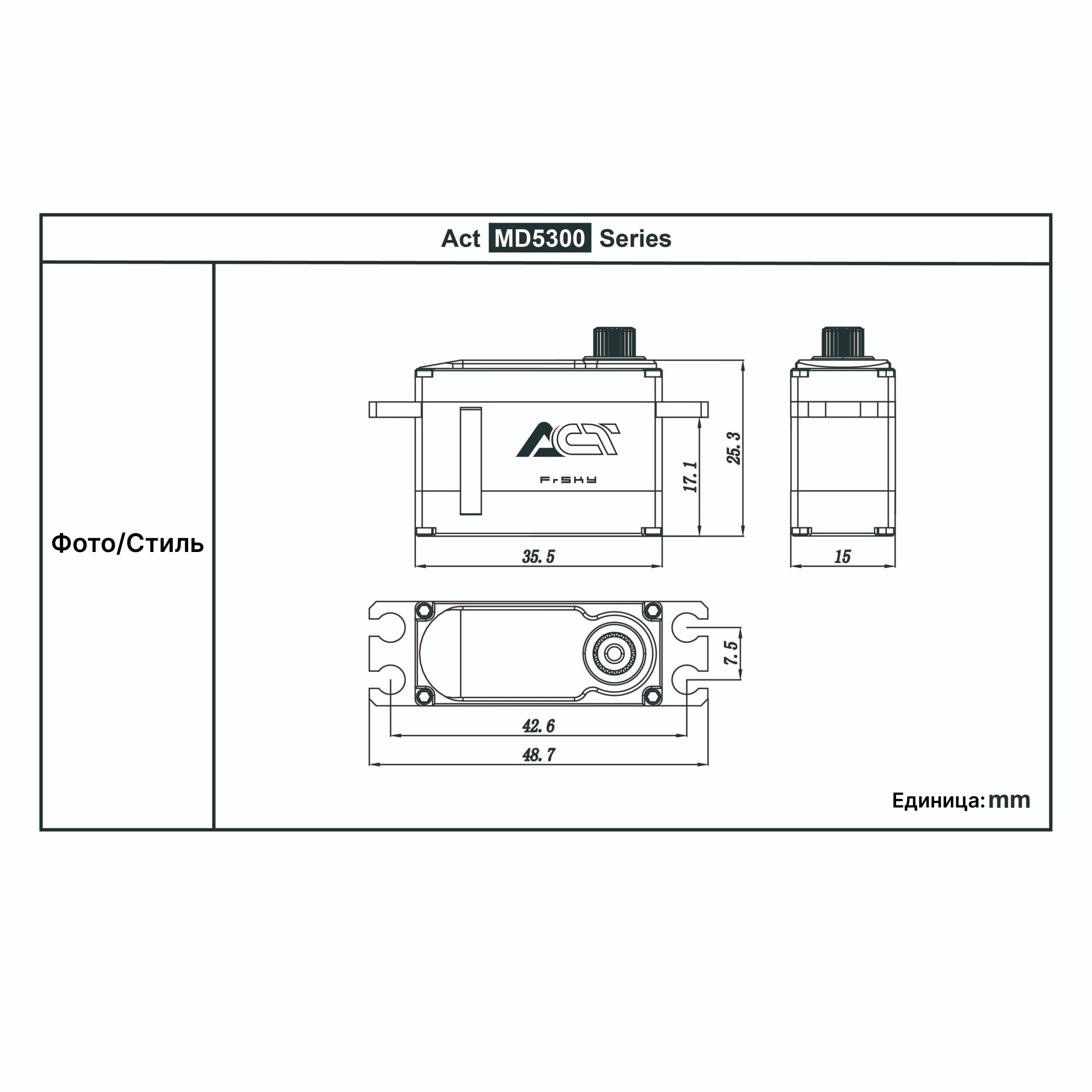

— Габариты (Д×Ш×В): 35.5 × 15 × 25.3 мм
— Вес: 41.15 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 2.7 А при 6.0 В
— 3.5 А при 7.4 В
— 3.9 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 50 Гц
— Назначение: Обеспечение мощного и точного управления для компактных, но требовательных моделей, где требуется высокий крутящий момент в ограниченном пространстве.

Ключевые особенности
— Исключительно высокий крутящий момент для компактного корпуса: Сервопривод демонстрирует впечатляющее усилие, позволяющее управлять серьезными нагрузками при минимальных размерах:
— Крутящий момент 24.4 кг·см (338.9 Oz-in) при 6.0 В
— Крутящий момент 26.2 кг·см (363.8 Oz-in) при 7.4 В
— Крутящий момент 30.5 кг·см (423.6 Oz-in) при 8.4 В
— Достаточная скорость при высоком моменте: Несмотря на очень высокий крутящий момент, сервопривод сохраняет скорость, достаточную для уверенного управления:
— Скорость 0.11 сек/60° при 6.0 В
— Скорость 0.09 сек/60° при 7.4 В
— Скорость 0.08 сек/60° при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, необходимую для передачи высоких усилий, эффективный отвод тепла и надежную защиту внутренних компонентов при компактных размерах.
— Металлические шестерни: Высокопрочные металлические шестерни специально разработаны для работы под повышенными нагрузками, гарантируя долговечность и надежность.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет полностью реализовать потенциал сервопривода.
— Сдвоенные прецизионные шарикоподшипники: Два прецизионных шарикоподшипника обеспечивают плавность и точность вращения выходного вала, минимизируя люфт и повышая надежность.
— Надежный потенциометрический датчик: Обеспечивает точную обратную связь и плавность хода, проверенную временем конструкцию.
— Компактная высота корпуса: Благодаря высоте всего 25.3 мм, сервопривод идеально подходит для установки в модели с ограниченным пространством по высоте, например, в тонкие крылья или узкие фюзеляжи.

Технические характеристики
— Габариты: 35.5 × 15 × 25.3 мм
— Вес: 41.15 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 2.7 А при 6.0 В
— 3.5 А при 7.4 В
— 3.9 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 50 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 24.4 кг·см / 338.9 Oz-in, скорость 0.11 сек/60°
— При 7.4 В: крутящий момент 26.2 кг·см / 363.8 Oz-in, скорость 0.09 сек/60°
— При 8.4 В: крутящий момент 30.5 кг·см / 423.6 Oz-in, скорость 0.08 сек/60°

Область применения
— Компактные пилотажные модели самолетов, требующие высокого крутящего момента.
— Управление рулями высоты и элеронами на моделях с ограниченным пространством.
— Небольшие планеры, где важны компактность и мощное управление.
— Модели, где нужно сочетание высокого момента и компактных размеров.
— Любые применения, где требуется исключительное усилие при ограниченных размерах.

Комплектация
— Сервопривод FrSky ACT MD5312H — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 3.9 А на пике). Рекомендуется использовать качественные распределительные шины и провода достаточного сечения.
— Частота обновления: Обратите внимание, что частота обновления составляет 50 Гц, что соответствует стандартным аналоговым и многим цифровым сервоприводам. Убедитесь, что ваш передатчик и приемник поддерживают данный режим.
— Датчик обратной связи: В данной модели используется потенциометр, в отличие от более дорогих серий Xact, где применяются датчики Холла. Это обеспечивает надежную и проверенную работу при оптимальной стоимости.
— Механическая прочность: При установке на модели с высокими нагрузками убедитесь в надежности крепления сервопривода и качалок.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
