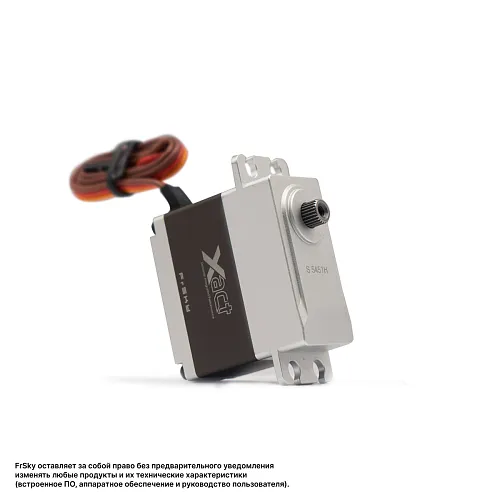

Сервопривод FrSky S5452H

Описание "Сервопривод FrSky S5452H"

Сервопривод FrSky S5452H входит в линейку Xact 5400 Series и представляет собой высокоскоростной бессердечниковый (coreless) цифровой сервопривод с улучшенными моментными характеристиками. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и высокоэффективный бессердечниковый двигатель, обеспечивая отличные скоростные характеристики при рабочем напряжении до 8.4 В. S5452H развивает скорость до 0.04 сек/60° и крутящий момент до 18.7 кг·см при напряжении 8.4 В, что делает его идеальным выбором для управления элеронами на скоростных моделях среднего размера, рулями высоты на пилотажных самолетах и другими поверхностями, требующими быстрого отклика при повышенных нагрузках. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact S5452H является отличным выбором для моделей, где требуется сочетание высокой скорости и повышенного усилия.

Общие характеристики
— Тип: Высокоскоростной бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5400 Series
— Модель: FrSky S5452H
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)
— Габариты (Д×Ш×В): 40 × 20 × 39 мм
— Вес: 72 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение быстрого и точного управления для спортивных и пилотажных моделей среднего размера, где требуется повышенный крутящий момент при сохранении высокой скорости реакции.

Ключевые особенности
— Высокоскоростные характеристики с улучшенным моментом: Сервопривод демонстрирует отличную скорость и усиление по сравнению с младшей моделью:
— Скорость 0.06 сек/60° при 6.0 В
— Скорость 0.05 сек/60° при 7.4 В
— Скорость 0.04 сек/60° при 8.4 В
— Повышенный крутящий момент: При высокой скорости сервопривод обеспечивает значительно больший крутящий момент, чем S5451H:
— Крутящий момент 13.3 кг·см (184.7 Oz-in) при 6.0 В
— Крутящий момент 16.4 кг·см (227.8 Oz-in) при 7.4 В
— Крутящий момент 18.7 кг·см (259.7 Oz-in) при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать повышенные нагрузки при интенсивной эксплуатации.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает более быстрое ускорение, плавность хода и лучшую отзывчивость по сравнению с обычными коллекторными двигателями.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет достичь максимальной производительности.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 40 × 20 × 39 мм
— Вес: 72 г
— Рабочее напряжение: 4.8 – 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 13.3 кг·см / 184.7 Oz-in, скорость 0.06 сек/60°
— При 7.4 В: крутящий момент 16.4 кг·см / 227.8 Oz-in, скорость 0.05 сек/60°
— При 8.4 В: крутящий момент 18.7 кг·см / 259.7 Oz-in, скорость 0.04 сек/60°

Область применения
— Спортивные и пилотажные модели самолетов среднего размера.
— Модели, требующие повышенного усилия на элеронах и рулях при сохранении высокой скорости.
— Планеры, где важна точность и скорость управления с дополнительным запасом мощности.
— Широкий круг моделей, где требуется сочетание высокой скорости и повышенного крутящего момента.

Комплектация
— Сервопривод FrSky S5452H — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток.
— Выбор модели: Данная модель (S5452H) представляет собой решение с высокой скоростью и повышенным моментом. Для задач, требующих максимальной скорости при меньших нагрузках, в линейке представлена модель S5451H, а для еще большего усилия — S5453H, S5454H и S5455H.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при запросе.
