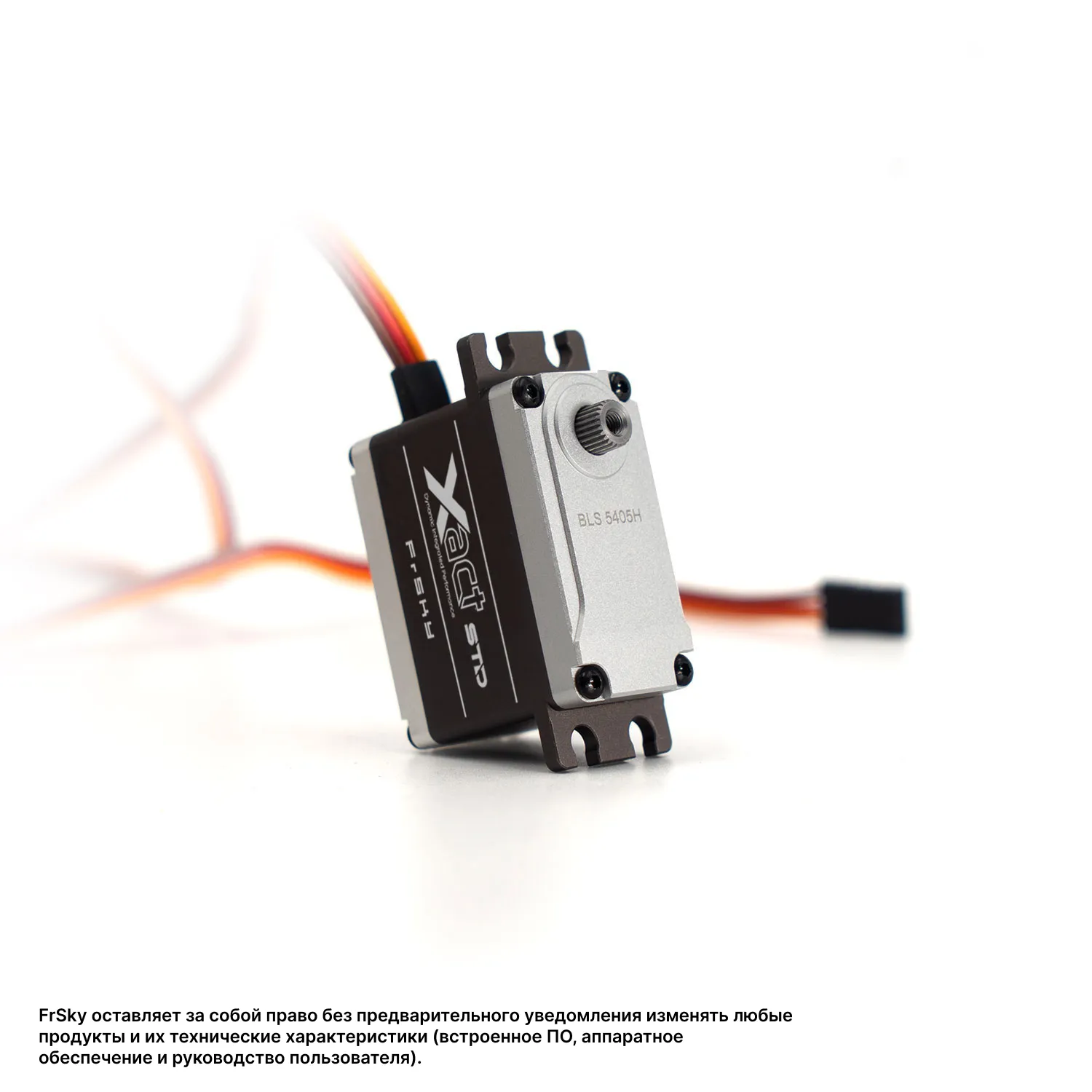

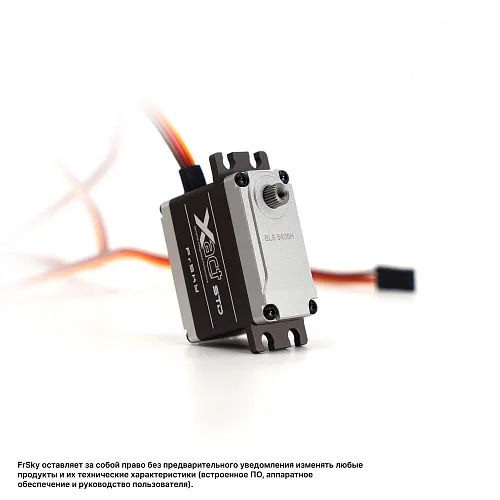

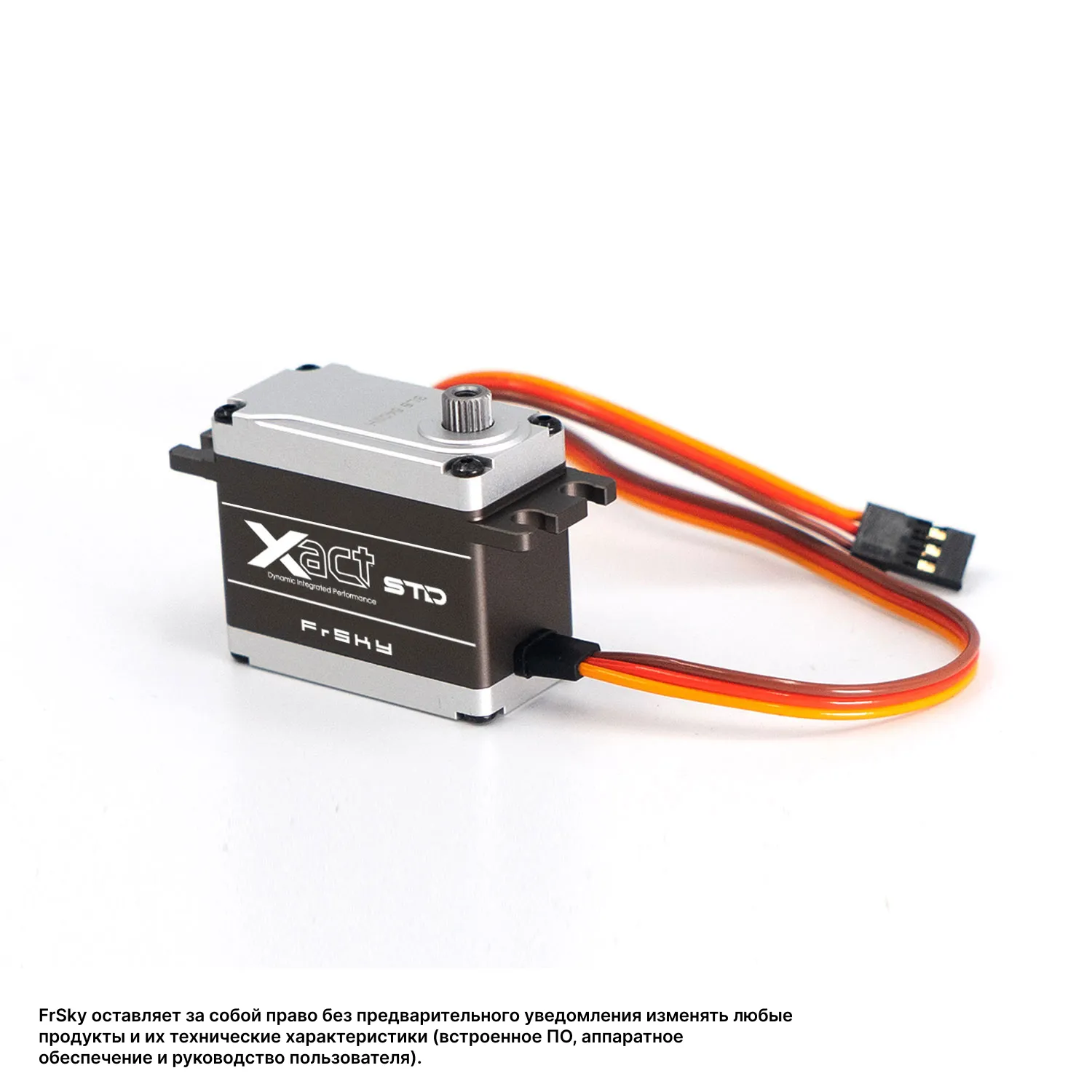

Сервопривод FrSky Xact BLS5402H

Описание "Сервопривод FrSky Xact BLS5402H"

Сервопривод FrSky Xact BLS5402H входит в линейку Xact BLS5400H Series и представляет собой универсальный бесколлекторный цифровой сервопривод, предлагающий отличный баланс между скоростью и крутящим моментом. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и мощный бесколлекторный двигатель, обеспечивая стабильные и надежные характеристики при рабочем напряжении до 8.4 В. BLS5402H развивает крутящий момент до 38.3 кг·см и скорость 0.05 сек/60° при напряжении 8.4 В, что делает его идеальным выбором для широкого спектра применений — от пилотажных моделей среднего размера до более требовательных установок, где нужно хорошее усилие без существенной потери скорости. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°). Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact BLS5402H является универсальным решением для большинства моделей, где требуется сочетание высокой скорости и хорошего усилия.

Общие характеристики
— Тип: Универсальный бесколлекторный (brushless) цифровой сервопривод
— Серия: FrSky Xact BLS5400H Series
— Модель: FrSky Xact BLS5402H
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

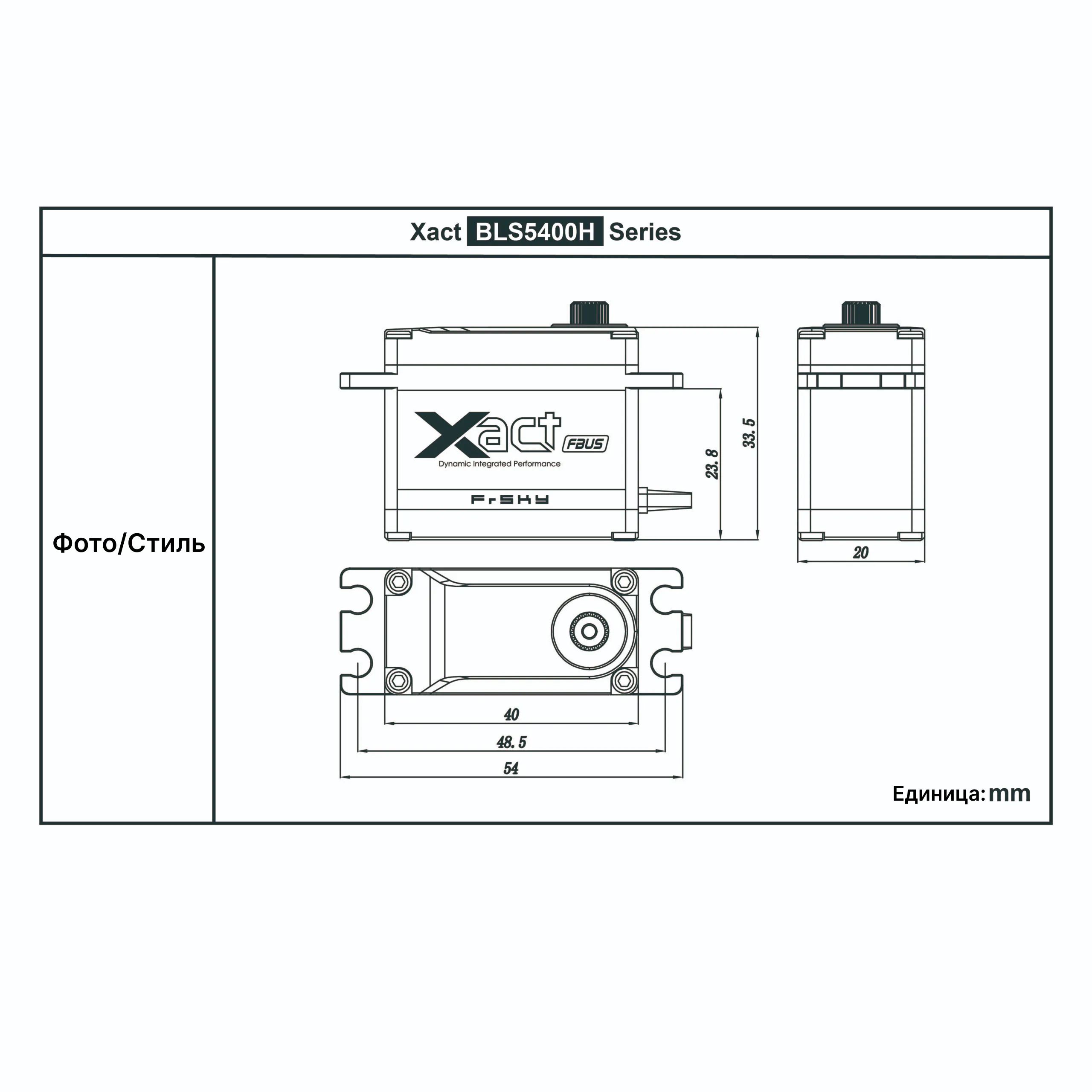

— Габариты (Д×Ш×В): 40 × 20 × 33.5 мм
— Вес: 77.5 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 6.5 А при 6.0 В
— 8.0 А при 7.4 В
— 9.1 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение сбалансированного управления для широкого круга пилотируемых моделей, включая самолеты среднего размера, планеры и вертолеты, где требуется хорошее сочетание скорости и усилия.

Ключевые особенности
— Сбалансированные характеристики крутящего момента и скорости: Сервопривод предлагает оптимальное для большинства применений соотношение между усилием и скоростью:
— При 6.0 В: крутящий момент 28.0 кг·см (388.9 Oz-in), скорость 0.07 сек/60°
— При 7.4 В: крутящий момент 34.4 кг·см (477.7 Oz-in), скорость 0.06 сек/60°
— При 8.4 В: крутящий момент 38.3 кг·см (531.9 Oz-in), скорость 0.05 сек/60°
— Значительное увеличение крутящего момента: По сравнению с моделью BLS5401H, BLS5402H предлагает почти вдвое больший крутящий момент, что позволяет уверенно управлять более тяжелыми поверхностями.
— Высокая скорость при увеличенном моменте: Несмотря на рост усилия, сервопривод сохраняет высокую скорость, достаточную для большинства пилотажных режимов.
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов от повреждений и вибраций.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать повышенные нагрузки при интенсивной эксплуатации.
— Бесколлекторный двигатель (Brushless): Высокоэффективный бесколлекторный двигатель обеспечивает превосходную мощность, плавность хода, быстрое ускорение и длительный срок службы без обслуживания.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет полностью реализовать потенциал сервопривода.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 40 × 20 × 33.5 мм
— Вес: 77.5 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 6.5 А при 6.0 В
— 8.0 А при 7.4 В
— 9.1 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 28.0 кг·см / 388.9 Oz-in, скорость 0.07 сек/60°
— При 7.4 В: крутящий момент 34.4 кг·см / 477.7 Oz-in, скорость 0.06 сек/60°
— При 8.4 В: крутящий момент 38.3 кг·см / 531.9 Oz-in, скорость 0.05 сек/60°

Область применения
— Пилотажные модели самолетов среднего размера.
— Планеры, требующие надежного и точного управления.
— Вертолеты, где важен баланс скорости и усилия.
— Широкий спектр применений, где требуется универсальный и надежный сервопривод с хорошими характеристиками.

Комплектация
— Сервопривод FrSky Xact BLS5402H — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения оптимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания и система распределения способны обеспечить необходимый ток (до 9.1 А на пике).
— Выбор модели: Данная модель (BLS5402H) представляет собой универсальное решение с балансом момента и скорости. Для задач, требующих максимальной скорости, в линейке представлена модель BLS5401H, а для большего усилия — BLS5403H, BLS5404H и BLS5405H.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при запросе.
