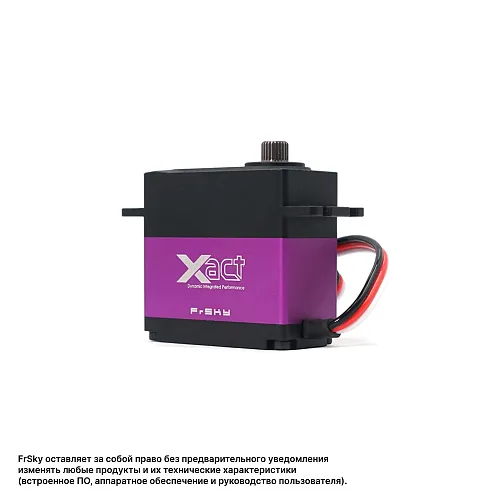

Сервопривод FrSky HV5402

Описание "Сервопривод FrSky HV5402"

Сервопривод FrSky HV5402 входит в линейку Xact 5400 Series и представляет собой универсальный бессердечниковый (coreless) цифровой сервопривод среднего размера, предлагающий отличный баланс между скоростью и крутящим моментом. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и высокоэффективный бессердечниковый двигатель, обеспечивая стабильные и надежные характеристики при рабочем напряжении до 8.4 В. HV5402 развивает крутящий момент до 14.8 кг·см и скорость 0.08 сек/60° при напряжении 8.4 В, что делает его идеальным выбором для широкого спектра применений в моделях среднего размера — от управления рулями высоты до элеронов и рулей направления. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact HV5402 является универсальным решением для большинства моделей среднего размера, где требуется сочетание хорошей скорости и достаточного усилия.

Общие характеристики
— Тип: Универсальный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5400 Series
— Модель: FrSky HV5402
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

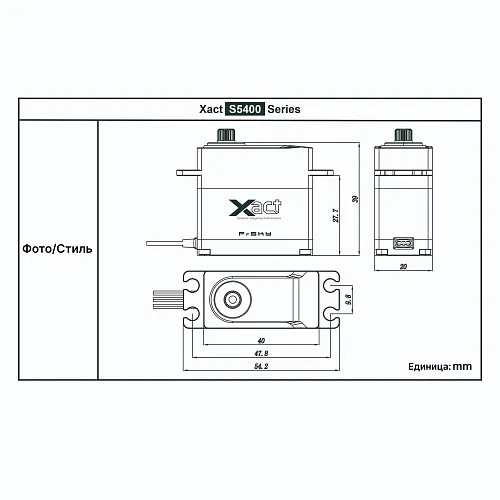

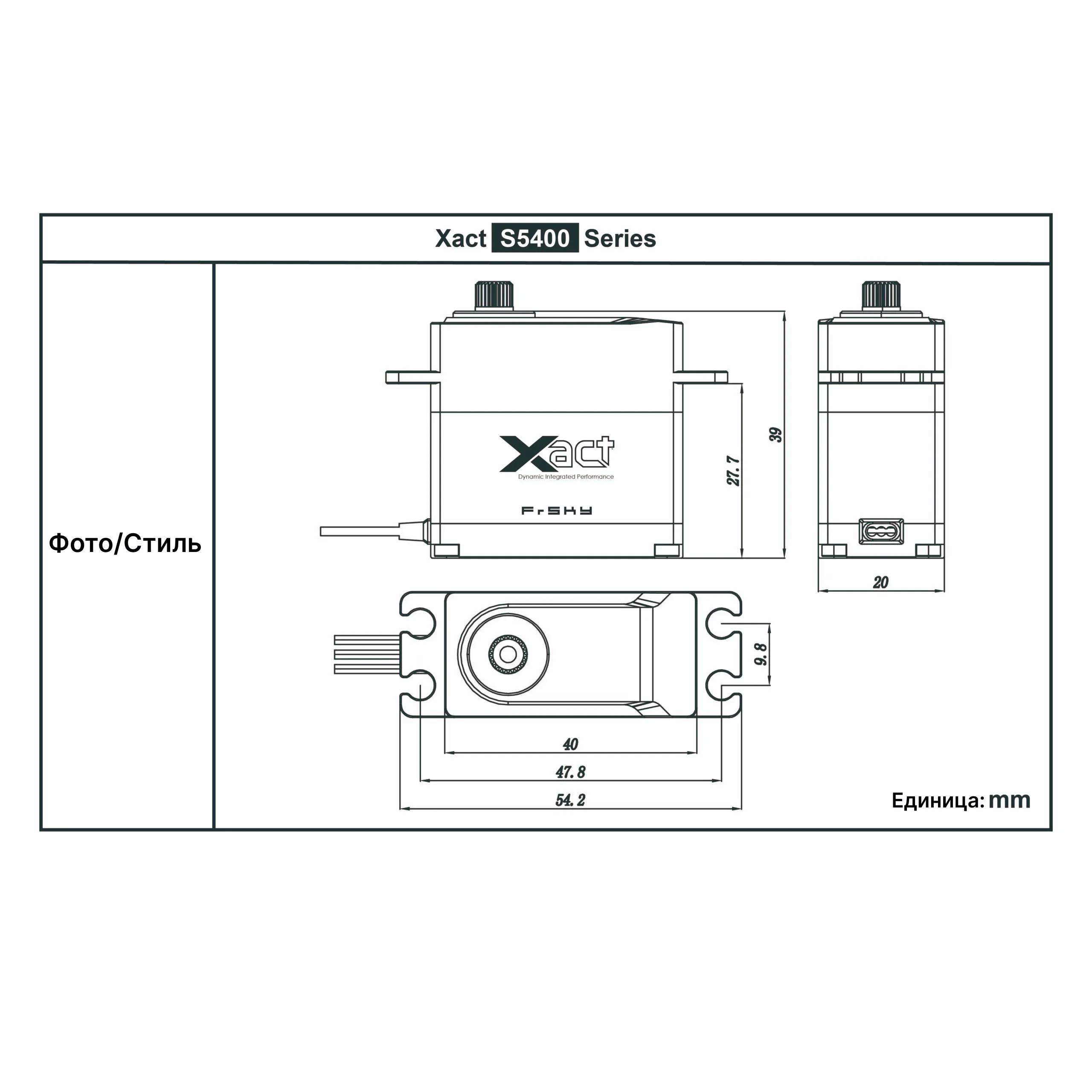

— Габариты (Д×Ш×В): 40 × 20 × 39 мм
— Вес: 72 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 2.21 А при 6.0 В
— 2.58 А при 7.0 В
— 3.10 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение сбалансированного управления для широкого круга моделей среднего размера, включая самолеты, планеры и другие летательные аппараты, где требуется хорошее сочетание скорости и усилия.

Ключевые особенности
— Сбалансированные характеристики крутящего момента и скорости: Сервопривод предлагает оптимальное для большинства применений соотношение между усилием и скоростью:
— При 6.0 В: крутящий момент 11.0 кг·см (152.8 Oz-in), скорость 0.12 сек/60°
— При 7.0 В: крутящий момент 12.5 кг·см (173.6 Oz-in), скорость 0.10 сек/60°
— При 8.4 В: крутящий момент 14.8 кг·см (205.5 Oz-in), скорость 0.08 сек/60°
— Значительное увеличение крутящего момента: По сравнению с моделью HV5401, HV5402 предлагает почти вдвое больший крутящий момент, что позволяет уверенно управлять более крупными поверхностями.
— Улучшенная скорость при увеличенном моменте: Несмотря на рост усилия, сервопривод сохраняет хорошую скорость, достаточную для большинства пилотажных режимов.
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов от повреждений и вибраций.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать повышенные нагрузки при интенсивной эксплуатации.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает более быстрое ускорение, плавность хода и лучшую отзывчивость по сравнению с обычными коллекторными двигателями.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет достичь максимальной производительности.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 40 × 20 × 39 мм
— Вес: 72 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 2.21 А при 6.0 В
— 2.58 А при 7.0 В
— 3.10 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 11.0 кг·см / 152.8 Oz-in, скорость 0.12 сек/60°
— При 7.0 В: крутящий момент 12.5 кг·см / 173.6 Oz-in, скорость 0.10 сек/60°
— При 8.4 В: крутящий момент 14.8 кг·см / 205.5 Oz-in, скорость 0.08 сек/60°

Область применения
— Пилотажные модели самолетов среднего размера.
— Планеры, требующие надежного и точного управления.
— Спортивные самолеты, где важен баланс скорости и усилия.
— Широкий спектр применений, где требуется универсальный и надежный сервопривод с хорошими характеристиками.

Комплектация
— Сервопривод FrSky HV5402 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения оптимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 3.1 А на пике).
— Выбор модели: Данная модель (HV5402) представляет собой универсальное решение с балансом момента и скорости. Для задач, требующих большей скорости, в линейке представлена модель HV5401, а для большего усилия — HV5403, HV5404 и HV5405.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при запросе.
