Сервопривод FrSky Xact BL16200

Описание "Сервопривод FrSky Xact BL16200"

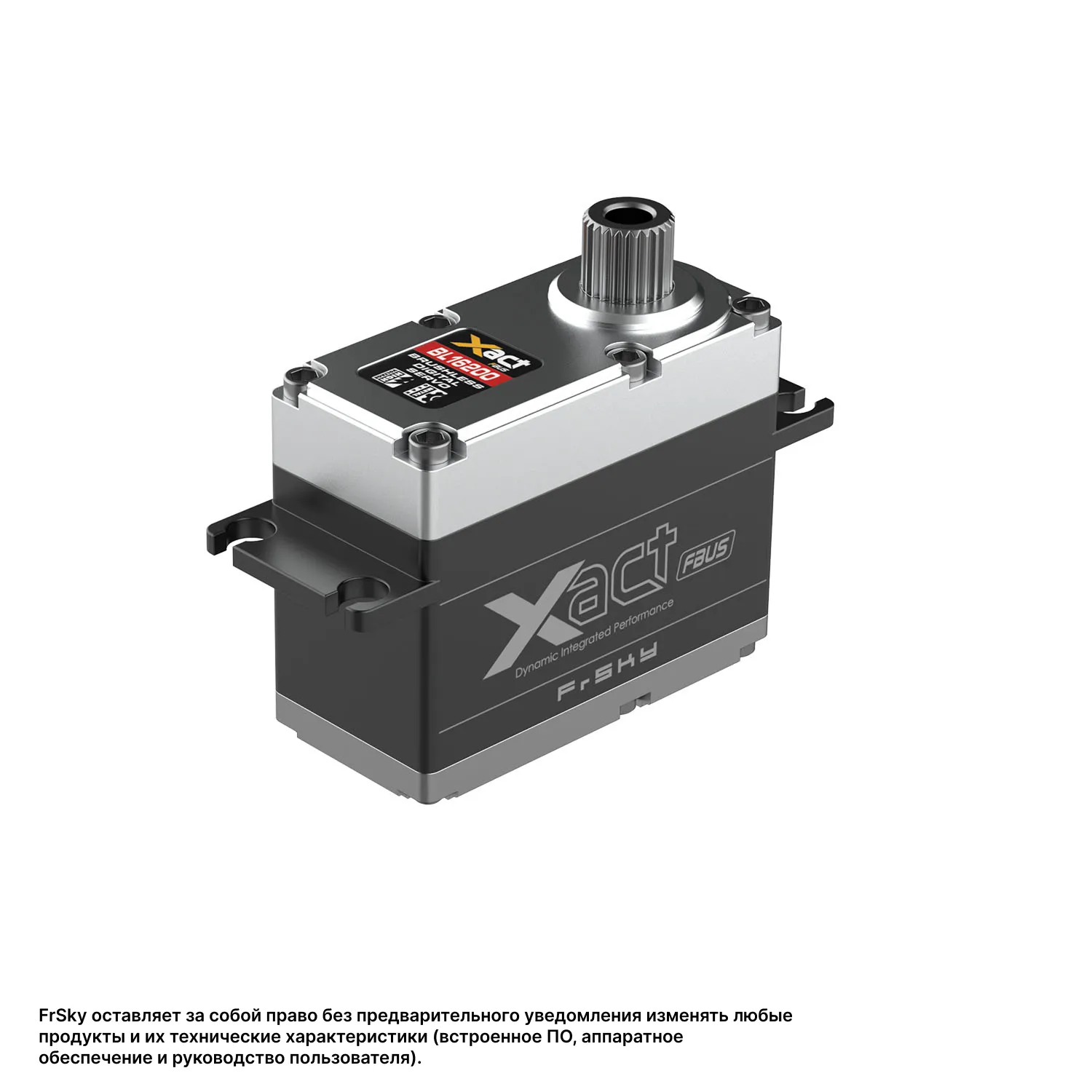

Сервопривод FrSky Xact BL16200 представляет собой мощный высоковольтный бесколлекторный сервопривод, предназначенный для крупномасштабных моделей (Giant-Scale), где требуются исключительные крутящий момент, скорость и надежность. Эта модель входит в линейку Xact series brushless servos и отличается использованием полностью фрезерованного алюминиевого защитного корпуса (CNC) и металлических шестерен, что обеспечивает высочайшую прочность и долговечность. BL16200 поддерживает рабочее напряжение до 16.8 В (4S LiPo), развивая при этом впечатляющий крутящий момент до 205 кг·см и скорость 0.13 сек/60°. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°). Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать состояние модели в реальном времени. Xact BL16200 является идеальным выбором для самых требовательных применений, где важны мощность, точность и надежность.

Общие характеристики
— Тип: Высоковольтный бесколлекторный сервопривод для крупномасштабных моделей (Giant-Scale)
— Модель: FrSky Xact BL16200

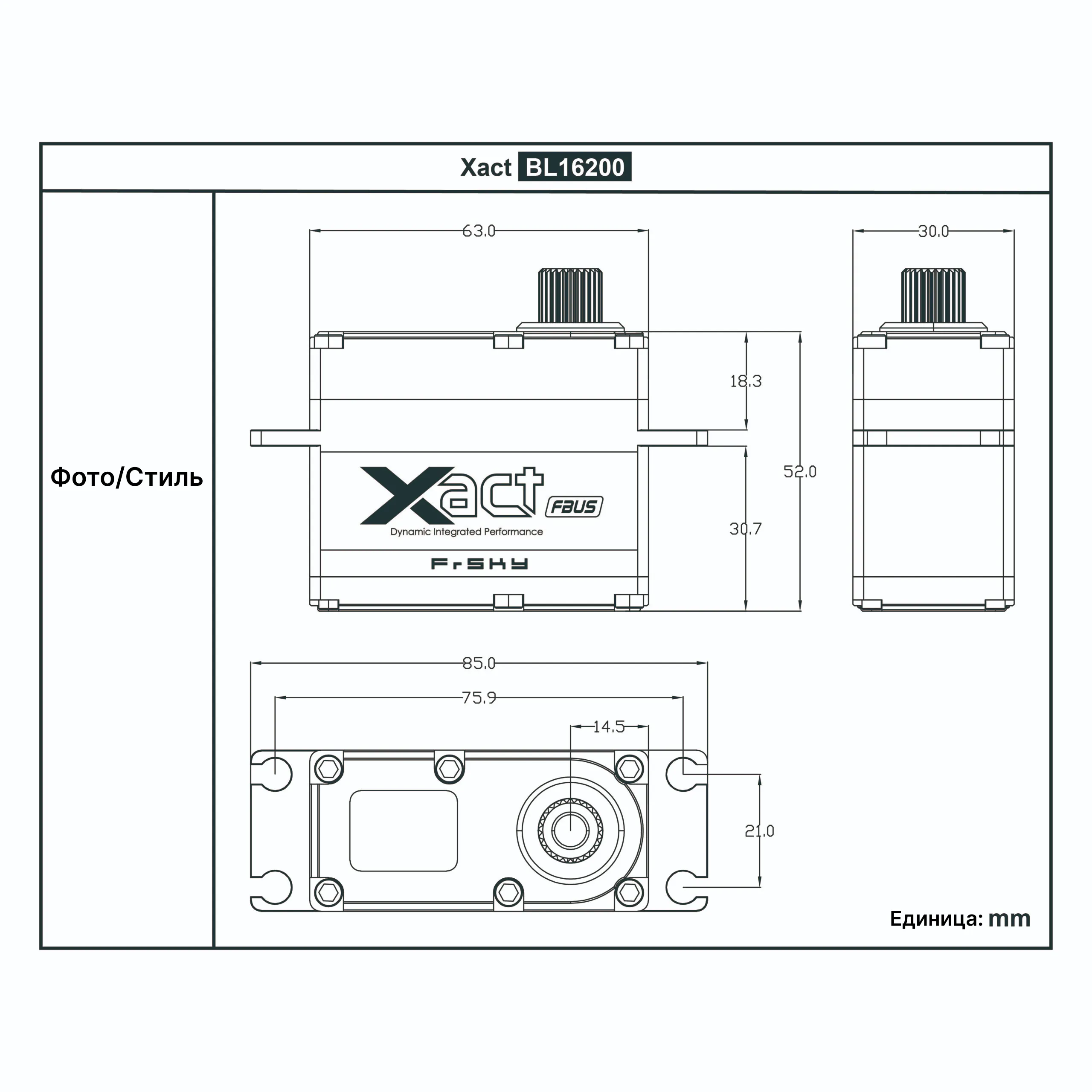

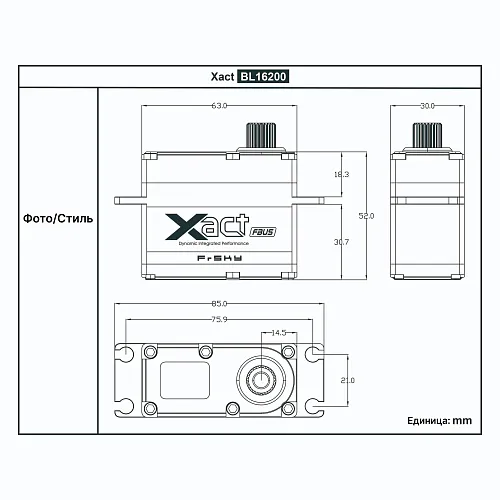

— Габариты: 63 × 30 × 52 мм
— Вес: 269 г
— Рабочее напряжение: 6.0 – 16.8 В
— Ток удержания (Stall Current):
— 7.1 А при 8.4 В
— 8.3 А при 10 В
— 10.7 А при 12.6 В
— 11.9 А при 15 В
— 13.5 А при 16.8 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ12, 25 зубьев
— Назначение: Обеспечение мощного, точного и надежного управления рулевыми поверхностями на крупномасштабных моделях самолетов, включая турбореактивные и бензиновые модели, где требуются экстремальные усилия и высокая скорость реакции.

Ключевые особенности
— Мощный бесколлекторный двигатель: Высокоэффективный бесколлекторный мотор обеспечивает выдающиеся характеристики крутящего момента и скорости при низком энергопотреблении и высокой надежности.
— Высоковольтная поддержка до 16.8 В: Возможность прямого питания от 4S LiPo батарей (номинальное напряжение 14.8 В, максимальное 16.8 В) позволяет достичь максимальной производительности без необходимости использования внешних BEC или регуляторов напряжения.
— Исключительные характеристики крутящего момента и скорости в зависимости от напряжения питания:
— При 8.4 В: крутящий момент 102.0 кг·см (1416.5 Oz-in), скорость 0.24 сек/60°
— При 10 В: крутящий момент 133.5 кг·см (1854.0 Oz-in), скорость 0.21 сек/60°
— При 12.6 В: крутящий момент 162.0 кг·см (2249.8 Oz-in), скорость 0.17 сек/60°
— При 15 В: крутящий момент 184.5 кг·см (2562.2 Oz-in), скорость 0.14 сек/60°
— При 16.8 В: крутящий момент 205.0 кг·см (2846.9 Oz-in), скорость 0.13 сек/60°
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность и эффективный отвод тепла, а также защиту внутренних компонентов.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и надежность при передаче огромных усилий.
— Встроенные прецизионные шарикоподшипники и датчик Холла: Два прецизионных шарикоподшипника обеспечивают плавность и точность вращения, а датчик Холла — высокую точность позиционирования.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink, что упрощает адаптацию сервопривода под конкретную модель.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода (направление вращения, нейтраль, концевые точки и др.) могут быть легко настроены с помощью удобных инструментов.
— Поддержка протокола CAN485: Протокол CAN485 доступен для кастомизации в специализированных применениях.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 63 × 30 × 52 мм
— Вес: 269 г
— Рабочее напряжение: 6.0 – 16.8 В
— Ток удержания (Stall Current):
— 7.1 А при 8.4 В
— 8.3 А при 10 В
— 10.7 А при 12.6 В
— 11.9 А при 15 В
— 13.5 А при 16.8 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ12, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 8.4 В: крутящий момент 102.0 кг·см / 1416.5 Oz-in, скорость 0.24 сек/60°
— При 10 В: крутящий момент 133.5 кг·см / 1854.0 Oz-in, скорость 0.21 сек/60°
— При 12.6 В: крутящий момент 162.0 кг·см / 2249.8 Oz-in, скорость 0.17 сек/60°
— При 15 В: крутящий момент 184.5 кг·см / 2562.2 Oz-in, скорость 0.14 сек/60°
— При 16.8 В: крутящий момент 205.0 кг·см / 2846.9 Oz-in, скорость 0.13 сек/60°

Область применения
— Крупномасштабные модели самолетов (Giant Scale).
— Турбореактивные модели (Turbine Jets).
— Мощные бензиновые модели (Gas planes).
— Модели, требующих огромных усилий на рулевых поверхностях.
— Любые применения, где нужна максимальная мощность, скорость и надежность с поддержкой расширенной телеметрии.

Комплектация
— Сервопривод FrSky Xact BL16200 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 16.8 В (4S LiPo). Убедитесь, что ваш источник питания и система распределения способны обеспечить необходимый ток (до 13.5 А на пике).
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
