Сервопривод FrSky S5415H

Описание "Сервопривод FrSky S5415H"

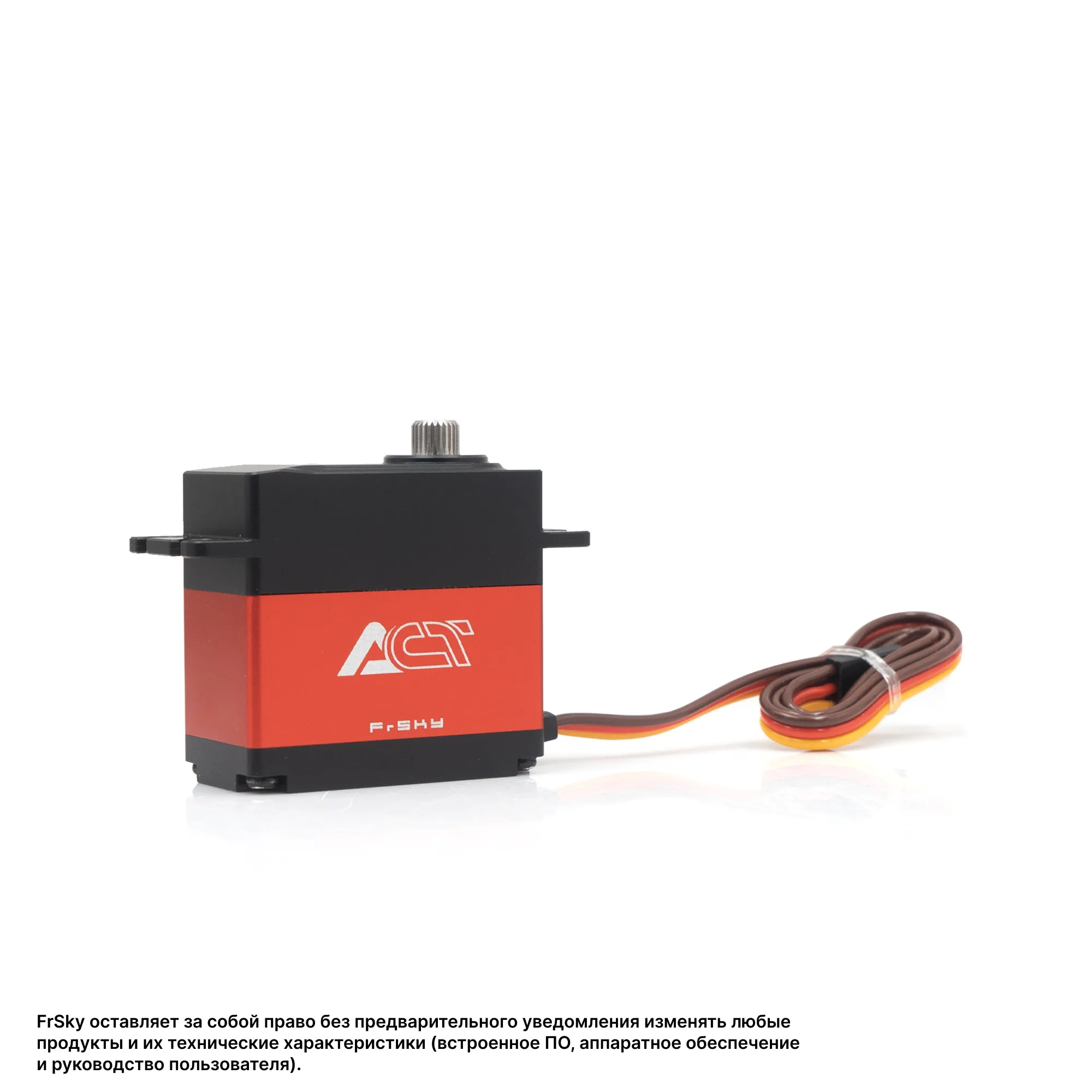

Сервопривод FrSky S5415H входит в линейку Act 5400 Series и представляет собой высоковольтный бессердечниковый (coreless) цифровой сервопривод, оптимизированный для достижения максимального крутящего момента. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и высокоэффективный бессердечниковый двигатель, обеспечивая выдающиеся моментные характеристики при рабочем напряжении до 8.4 В. S5415H развивает крутящий момент до 71 кг·см при напряжении 8.4 В, что делает его идеальным выбором для применений, требующих огромных усилий, таких как управление рулями направления на крупных бензиновых моделях, закрылками на тяжелых турбореактивных самолетах и другими поверхностями, испытывающими экстремальные нагрузки. Благодаря высокому качеству изготовления, сдвоенным прецизионным подшипникам и надежной защите, этот сервопривод обеспечивает исключительную мощность, точность и долговечность в самых требовательных условиях.

Общие характеристики
— Тип: Высоковольтный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Act 5400 Series
— Модель: FrSky S5415H
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Потенциометр

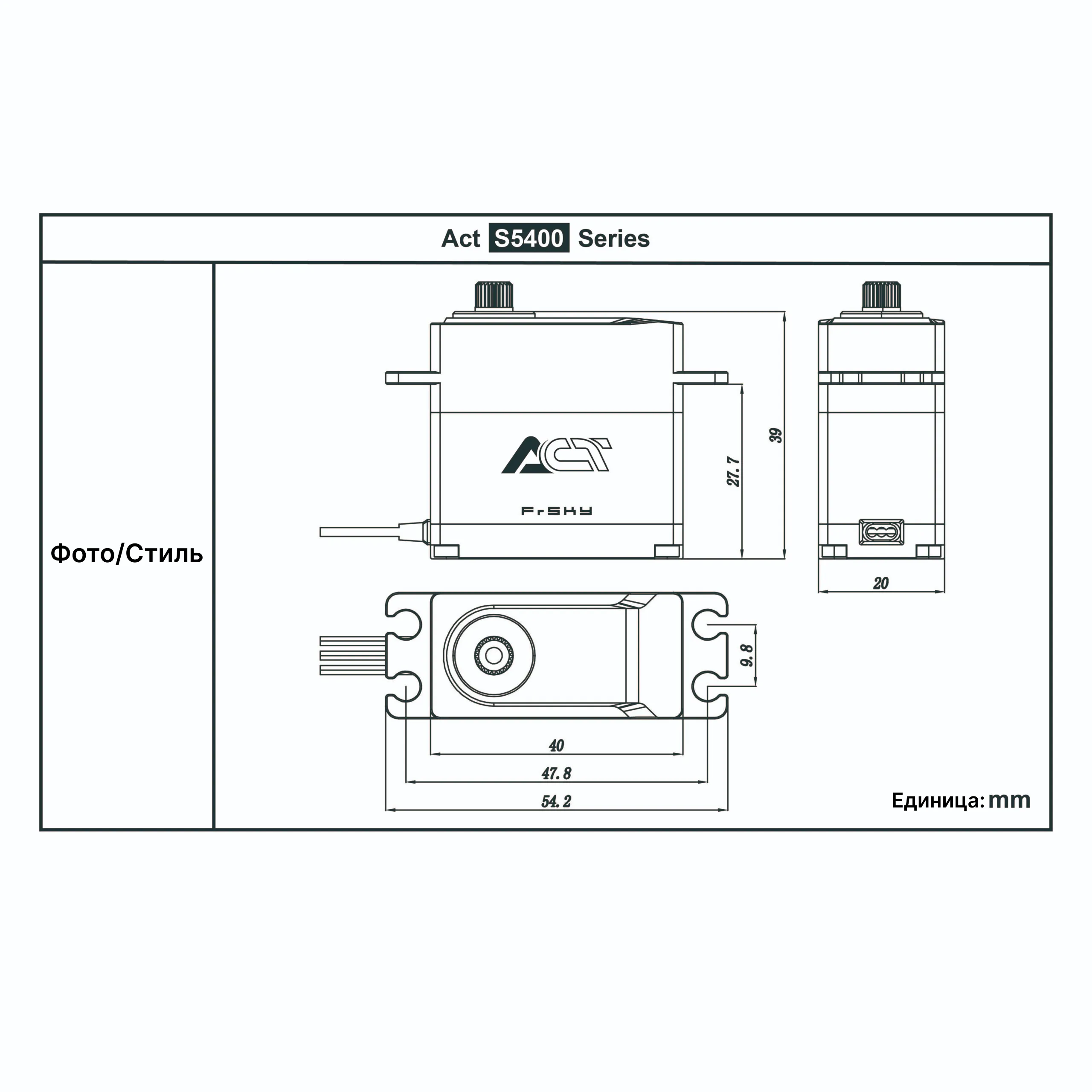

— Габариты (Д×Ш×В): 40 × 20 × 39 мм
— Вес: 80 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 4.7 А при 6.0 В
— 5.8 А при 7.4 В
— 6.6 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц
— Назначение: Обеспечение максимального крутящего момента для управления наиболее нагруженными поверхностями на крупномасштабных моделях, турбореактивных самолетах, мощных бензиновых моделях и других летательных аппаратах, где требуются экстремальные усилия и высочайшая надежность.

Ключевые особенности
— Максимальный крутящий момент: Сервопривод оптимизирован для достижения наивысшего усилия, значительно превосходящего другие модели серии:
— Крутящий момент 53.0 кг·см (736.0 Oz-in) при 6.0 В
— Крутящий момент 63.0 кг·см (874.9 Oz-in) при 7.4 В
— Крутящий момент 71.0 кг·см (986.0 Oz-in) при 8.4 В
— Достаточная скорость для мощных применений: При высоком моменте сервопривод сохраняет приемлемую скорость, необходимую для эффективного управления:
— Скорость 0.15 сек/60° при 6.0 В
— Скорость 0.12 сек/60° при 7.4 В
— Скорость 0.10 сек/60° при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, необходимую для передачи огромных усилий, эффективный отвод тепла и надежную защиту внутренних компонентов.
— Металлические шестерни: Высокопрочные металлические шестерни специально разработаны для работы под экстремальными нагрузками, гарантируя долговечность и надежность в самых тяжелых условиях.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает плавность хода, быстрое ускорение и отличную отзывчивость даже при работе с высокими нагрузками.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет достичь максимального крутящего момента без необходимости использования внешних BEC или регуляторов напряжения.
— Сдвоенные прецизионные шарикоподшипники: Два прецизионных шарикоподшипника обеспечивают плавность и точность вращения выходного вала, минимизируя люфт и повышая надежность под экстремальными нагрузками.
— Широкий диапазон рабочих напряжений: Возможность работы при напряжении от 4.8 до 8.4 В обеспечивает гибкость при интеграции в различные модели с разными системами питания.

Технические характеристики
— Габариты: 40 × 20 × 39 мм
— Вес: 80 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 4.7 А при 6.0 В
— 5.8 А при 7.4 В
— 6.6 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 53.0 кг·см / 736.0 Oz-in, скорость 0.15 сек/60°
— При 7.4 В: крутящий момент 63.0 кг·см / 874.9 Oz-in, скорость 0.12 сек/60°
— При 8.4 В: крутящий момент 71.0 кг·см / 986.0 Oz-in, скорость 0.10 сек/60°

Область применения
— Крупномасштабные модели самолетов (Giant Scale) с бензиновыми двигателями.
— Турбореактивные модели (Turbine Jets), требующие огромных усилий на рулевых поверхностях.
— Управление закрылками, рулями направления и другими высоконагруженными поверхностями.
— Модели, где требуется максимальная мощность и надежность привода.
— Любые применения, где нужны компактные сервоприводы стандартного размера с экстремальным крутящим моментом.

Комплектация
— Сервопривод FrSky S5415H — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимального крутящего момента рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания и система распределения способны обеспечить необходимый ток (до 6.6 А на пике).
— Выбор модели: Данная модель (S5415H) ориентирована на максимальное усилие. Для задач, требующих большей скорости, в линейке Act 5400 Series представлена модель S5412H (высокоскоростная), а для универсального применения — S5414H (сбалансированная).
— Механическая прочность: При установке на модели с экстремальными нагрузками убедитесь в надежности крепления сервопривода и качалок, так как развиваемое усилие очень велико.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
