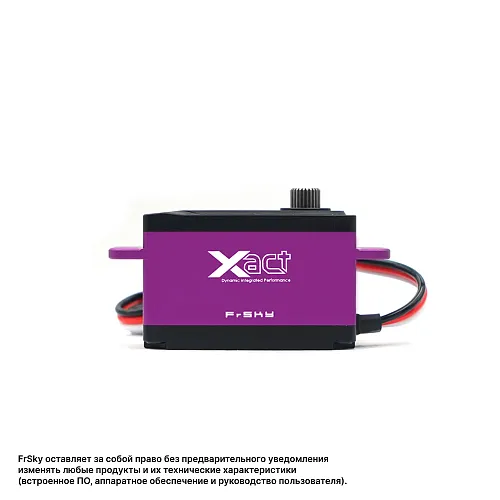

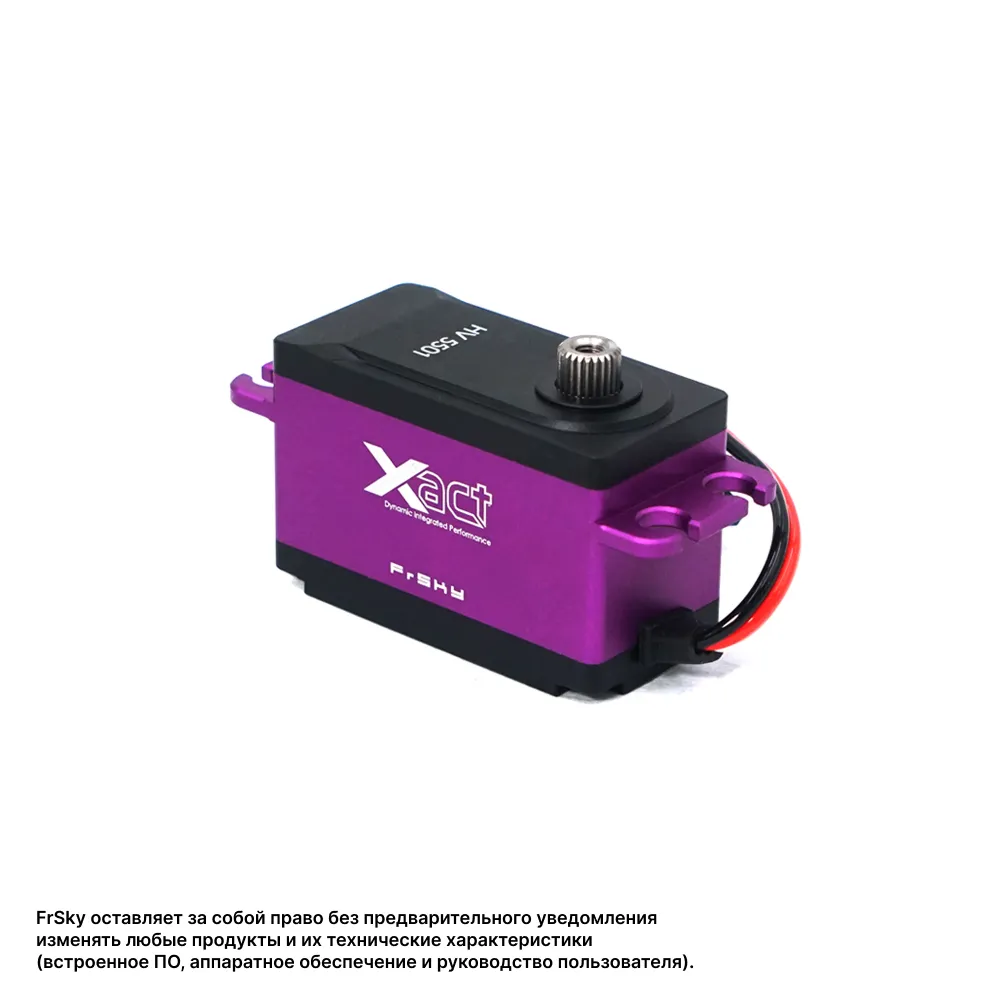

Сервопривод FrSky HV5501

Описание "Сервопривод FrSky HV5501"

Сервопривод FrSky HV5501 входит в линейку Xact 5500 Series и представляет собой мощный бессердечниковый (coreless) цифровой сервопривод среднего размера, разработанный для применений, требующих высокого крутящего момента в компактном корпусе. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и эффективный бессердечниковый двигатель, обеспечивая выдающиеся моментные характеристики при рабочем напряжении до 8.4 В. HV5501 развивает крутящий момент до 19.3 кг·см при напряжении 8.4 В, что делает его отличным выбором для управления рулевыми поверхностями на моделях среднего размера, требующих серьезного усилия, включая рули высоты, элероны и рули направления на пилотажных и спортивных самолетах. При этом сервопривод сохраняет хорошую скорость — 0.11 сек/60° при 8.4 В. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact HV5501 идеально подходит для моделей, где требуется сочетание компактности, высокого крутящего момента и надежности.

Общие характеристики
— Тип: Высокомоментный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5500 Series
— Модель: FrSky HV5501
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

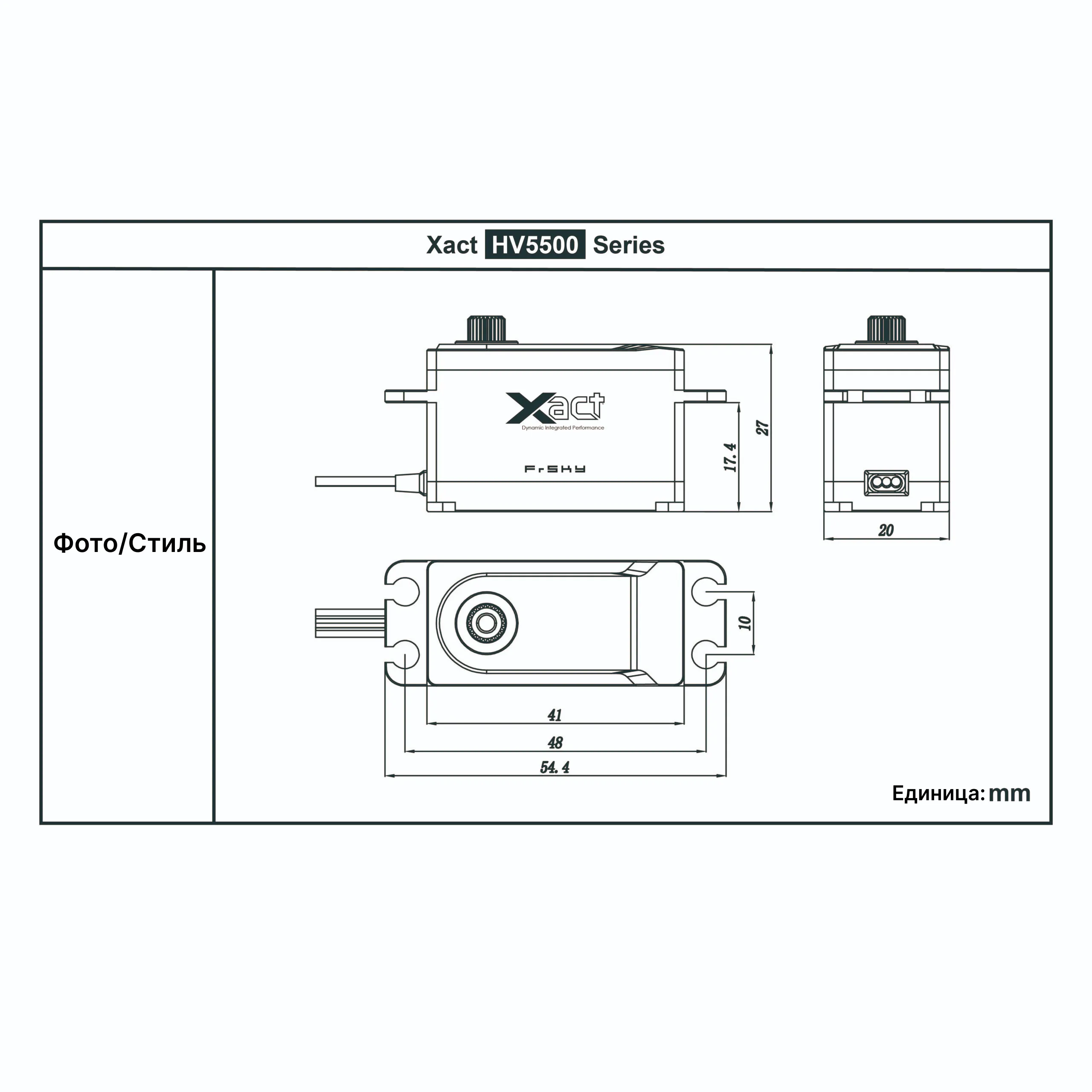

— Габариты (Д×Ш×В): 41 × 20 × 27 мм
— Вес: 58 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 3.21 А при 6.0 В
— 3.75 А при 7.0 В
— 4.50 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение мощного и точного управления для моделей среднего размера, где требуется высокий крутящий момент в компактном корпусе.

Ключевые особенности
— Высокий крутящий момент для компактного корпуса: Сервопривод демонстрирует отличное усилие, необходимое для нагруженных поверхностей, при этом сохраняя уменьшенную высоту корпуса (27 мм) по сравнению со стандартными сервоприводами:
— Крутящий момент 13.8 кг·см (191.6 Oz-in) при 6.0 В
— Крутящий момент 16.1 кг·см (223.6 Oz-in) при 7.0 В
— Крутящий момент 19.3 кг·см (268.0 Oz-in) при 8.4 В
— Хорошая скорость для мощных применений: Несмотря на высокий момент, сервопривод сохраняет достаточную скорость для уверенного управления моделью:
— Скорость 0.15 сек/60° при 6.0 В
— Скорость 0.13 сек/60° при 7.0 В
— Скорость 0.11 сек/60° при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, необходимую для передачи высоких усилий, эффективный отвод тепла и надежную защиту внутренних компонентов при компактных размерах.
— Металлические шестерни: Высокопрочные металлические шестерни специально разработаны для работы под повышенными нагрузками, гарантируя долговечность и надежность.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает более быстрое ускорение, плавность хода и лучшую отзывчивость по сравнению с обычными коллекторными двигателями, что особенно важно при работе с высокими нагрузками.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу даже при интенсивной эксплуатации.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет полностью реализовать потенциал сервопривода без необходимости использования внешних BEC или регуляторов напряжения.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии, позволяя получать данные непосредственно с сервопривода.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода, что позволяет контролировать его состояние в реальном времени и своевременно обнаруживать перегрузки.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик, что помогает предотвратить повреждение сервопривода при критических нагрузках.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink, что упрощает адаптацию сервопривода под конкретную модель и кинематику.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода (направление вращения, нейтраль, концевые точки и др.) могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности, что продлевает срок службы устройства.
— Компактная высота корпуса: Благодаря высоте всего 27 мм, сервопривод идеально подходит для установки в модели с ограниченным пространством по высоте, например, в тонкие крылья или узкие фюзеляжи.

Технические характеристики
— Габариты: 41 × 20 × 27 мм
— Вес: 58 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 3.21 А при 6.0 В
— 3.75 А при 7.0 В
— 4.50 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 13.8 кг·см / 191.6 Oz-in, скорость 0.15 сек/60°
— При 7.0 В: крутящий момент 16.1 кг·см / 223.6 Oz-in, скорость 0.13 сек/60°
— При 8.4 В: крутящий момент 19.3 кг·см / 268.0 Oz-in, скорость 0.11 сек/60°

Область применения
— Пилотажные и спортивные модели самолетов среднего размера, где требуется высокий крутящий момент в ограниченном пространстве.
— Управление рулями высоты, элеронами и рулями направления на моделях с тонкими крыльями или узкими фюзеляжами.
— Модели, где требуется надежное усилие при сохранении компактных размеров.
— Планеры с ограниченным пространством в крыле.

Комплектация
— Сервопривод FrSky HV5501 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 4.5 А на пике). Рекомендуется использовать качественные распределительные шины и провода достаточного сечения.
— Выбор модели: Данная модель (HV5501) представляет собой решение с высоким моментом. Для задач, требующих максимальной скорости, в этой же серии представлена модель HV5502.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Механическая прочность: При установке на модели с высокими нагрузками убедитесь в надежности крепления сервопривода и качалок.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
