Сервопривод FrSky BLS6501H

Описание "Сервопривод FrSky BLS6501H"

Сервопривод FrSky BLS6501H входит в линейку Xact 6500 Series и представляет собой высокоскоростной бесколлекторный (brushless) цифровой сервопривод, разработанный для применений, требующих максимальной скорости реакции и высокой точности позиционирования. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни, прецизионные датчики Холла и мощный бесколлекторный двигатель, обеспечивая исключительные скоростные характеристики при рабочем напряжении до 8.4 В. BLS6501H развивает скорость до 0.03 сек/60° при напряжении 8.4 В, что делает его одним из самых быстрых сервоприводов в своем классе. При этом он сохраняет впечатляющий крутящий момент — до 33.0 кг·см при 8.4 В.

Ключевой особенностью всей серии 6500 является поддержка режима серволебедки (Servo Winch) при работе по протоколу FBUS. Эта функция позволяет использовать сервопривод в качестве лебедки для планеров или других применений без необходимости в дополнительном контроллере. Сервопривод может непрерывно вращаться по или против часовой стрелки с возможностью точной настройки скорости вращения. Он совместим с катушками (winch spools) стандарта Φ6 25T (приобретаются отдельно).

Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM. В режиме FBUS доступна расширенная телеметрия: данные о реальном потребляемом токе, напряжении, температуре и даже индикатор положения вращения (Rotation Position Indicator). Настройка параметров, таких как центральная точка и угол поворота, выполняется через инструмент интеграции в ETHOS или через PC-конфигуратор ServoConfiguration. Благодаря обновляемой прошивке, сервопривод всегда может оставаться актуальным. Xact BLS6501H идеально подходит для скоростных пилотажных моделей, гоночных дронов и любых других применений, где критически важны мгновенная реакция и мощное усилие.

Общие характеристики
— Тип: Высокоскоростной бесколлекторный (brushless) цифровой сервопривод с функцией серволебедки
— Серия: FrSky Xact BLS6500H Series
— Модель: FrSky BLS6501H
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Прецизионный датчик Холла (Hall sensor)

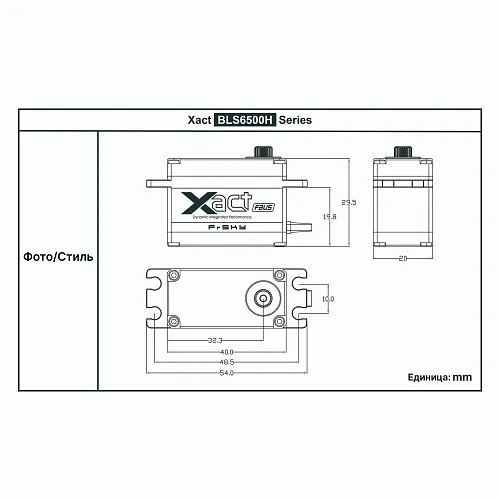

— Габариты (Д×Ш×В): 40 × 20 × 29.5 мм
— Вес: 72.3 г
— Сплайн под качалку: Φ6 мм, 25 зубьев (совместим с катушками для лебедки)
— Рабочее напряжение: 4.8 – 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение максимально быстрого и точного управления для скоростных моделей, а также использование в качестве серволебедки для планеров благодаря специальной функции.

Ключевые особенности
— Рекордные скоростные характеристики: Сервопривод демонстрирует выдающуюся скорость, необходимую для самых динамичных применений:
— Скорость 0.05 сек/60° при 6.0 В
— Скорость 0.04 сек/60° при 7.0 В
— Скорость 0.03 сек/60° при 8.4 В
— Высокий крутящий момент при максимальной скорости: При экстремальной скорости сервопривод сохраняет впечатляющий крутящий момент, достаточный для большинства задач:
— Крутящий момент 27.0 кг·см (375.0 Oz-in) при 6.0 В
— Крутящий момент 30.0 кг·см (416.6 Oz-in) при 7.0 В
— Крутящий момент 33.0 кг·см (458.3 Oz-in) при 8.4 В
— Уникальная функция серволебедки (Servo Winch) в режиме FBUS: Позволяет использовать сервопривод в качестве лебедки без дополнительного контроллера. Доступно непрерывное вращение в обоих направлениях с регулировкой скорости. Совместим с катушками Φ6 25T (приобретаются отдельно).
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать высокие нагрузки.
— Прецизионный датчик Холла: Обеспечивает высочайшую точность позиционирования, долговечность и устойчивость к износу.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет достичь максимальной производительности.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении. Режим FBUS открывает доступ к расширенной телеметрии и функции лебедки.
— Расширенная телеметрия через FBUS: Передача на передатчик данных о токе, напряжении, температуре и индикаторе положения вращения.
— Настройка через ETHOS и PC-конфигуратор: Возможность точной настройки центральной точки, углов поворота и других параметров.
— Обновляемая прошивка: Обеспечивает актуальность функций и улучшение производительности.

Технические характеристики

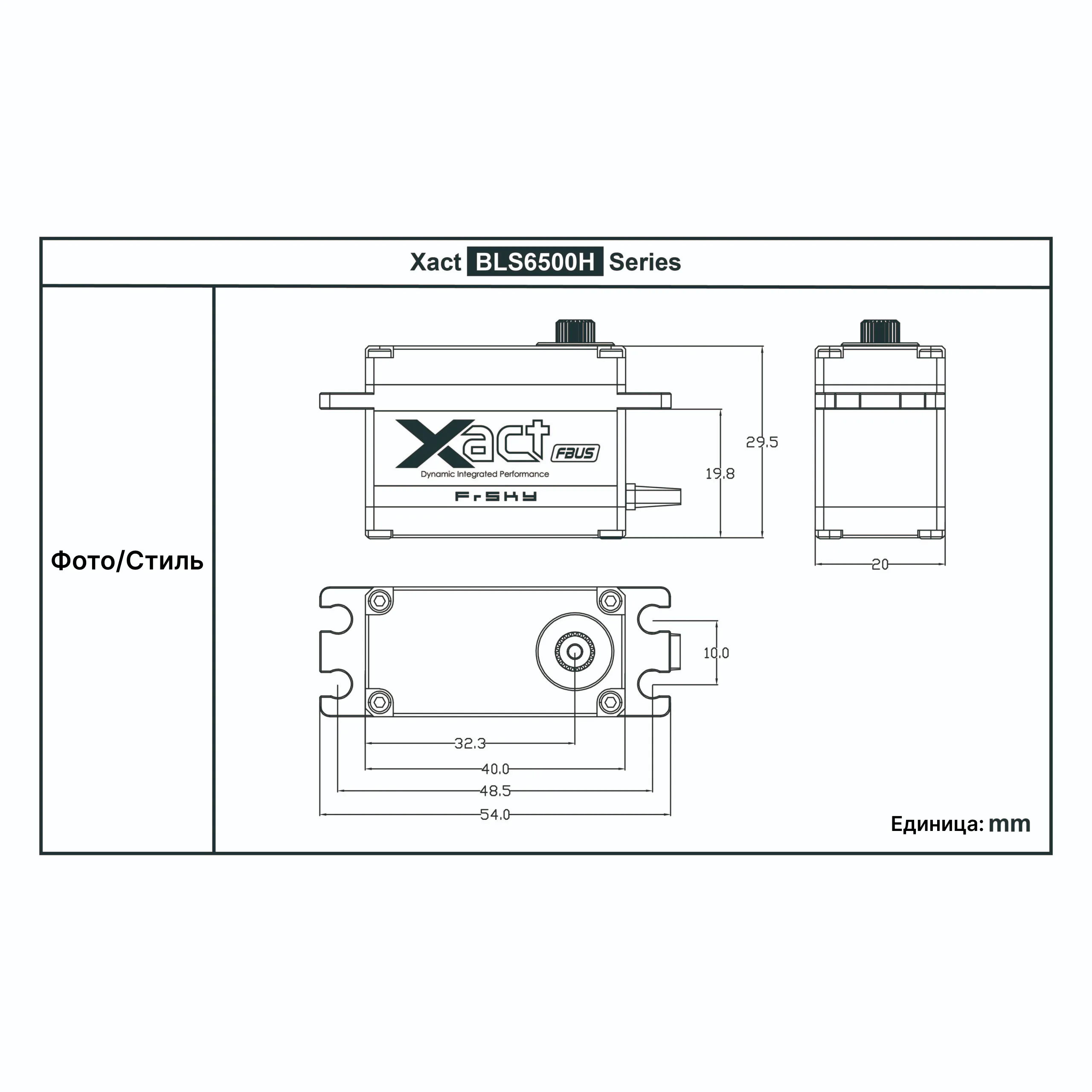

— Габариты: 40 × 20 × 29.5 мм
— Вес: 72.3 г
— Рабочее напряжение: 4.8 – 8.4 В
— Частота обновления: 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность:
— При 6.0 В: крутящий момент 27.0 кг·см / 375.0 Oz-in, скорость 0.05 сек/60°
— При 7.0 В: крутящий момент 30.0 кг·см / 416.6 Oz-in, скорость 0.04 сек/60°
— При 8.4 В: крутящий момент 33.0 кг·см / 458.3 Oz-in, скорость 0.03 сек/60°

Область применения
— Высокоскоростные пилотажные и гоночные модели.
— Управление поверхностями, требующими максимальной скорости реакции.
— В качестве серволебедки в планерах (требуются дополнительные аксессуары).
— Любые применения, где нужна экстремальная скорость при высоком моменте.

Комплектация
— Сервопривод FrSky BLS6501H — 1 шт.
— (Качалки, катушки для лебедки и крепежные аксессуары могут поставляться отдельно — уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется напряжение 8.4 В (2S LiPo). Обеспечьте достаточное сечение проводов.
— Функция лебедки: Для использования в качестве лебедки требуются режим FBUS, совместимый приемник и катушка (winch spool) стандарта Φ6 25T, приобретаемая отдельно.
— Настройка: Для изменения параметров и активации режима лебедки требуется передатчик ETHOS с инструментом интеграции или PC-конфигуратор ServoConfiguration.
— Совместимость: Для получения телеметрии и использования режима лебедки необходим приемник с поддержкой FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
