Сервопривод FrSky HV5203

Описание "Сервопривод FrSky HV5203"

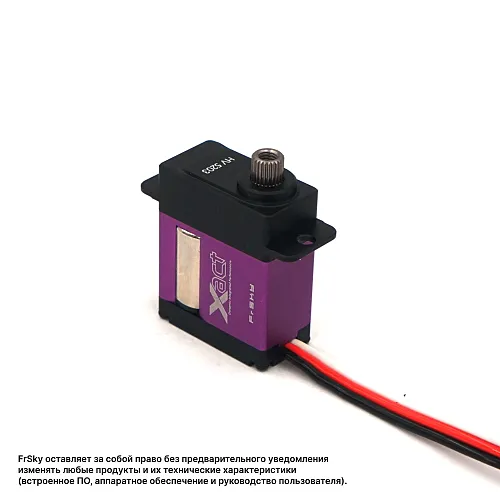

Сервопривод FrSky HV5203 входит в линейку Xact 5200 Series и представляет собой миниатюрный высокомоментный бессердечниковый (coreless) цифровой сервопривод, разработанный для применений, требующих повышенного крутящего момента при сохранении компактных размеров. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и мощный бессердечниковый двигатель, обеспечивая увеличенные моментные характеристики при рабочем напряжении до 8.4 В. HV5203 развивает крутящий момент до 8.2 кг·см при напряжении 8.4 В, что является отличным показателем для сервопривода таких размеров. При этом он сохраняет вполне достаточную скорость — 0.08 сек/60° при 8.4 В. Сервопривод имеет сверхкомпактные габариты (23×12×29 мм) и малый вес 23 г, использует сплайн Φ5 25T.

Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact HV5203 идеально подходит для установки в микро-дроны, миниатюрные самолеты, небольшие планеры и другие модели, где требуется повышенное усилие при минимальных размерах и весе.

Общие характеристики
— Тип: Миниатюрный высокомоментный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5200 Series
— Модель: FrSky HV5203
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

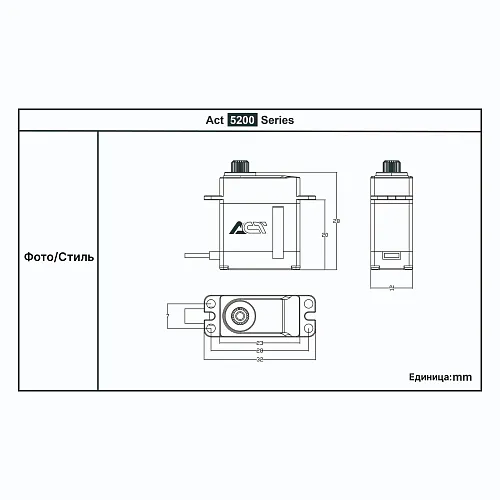

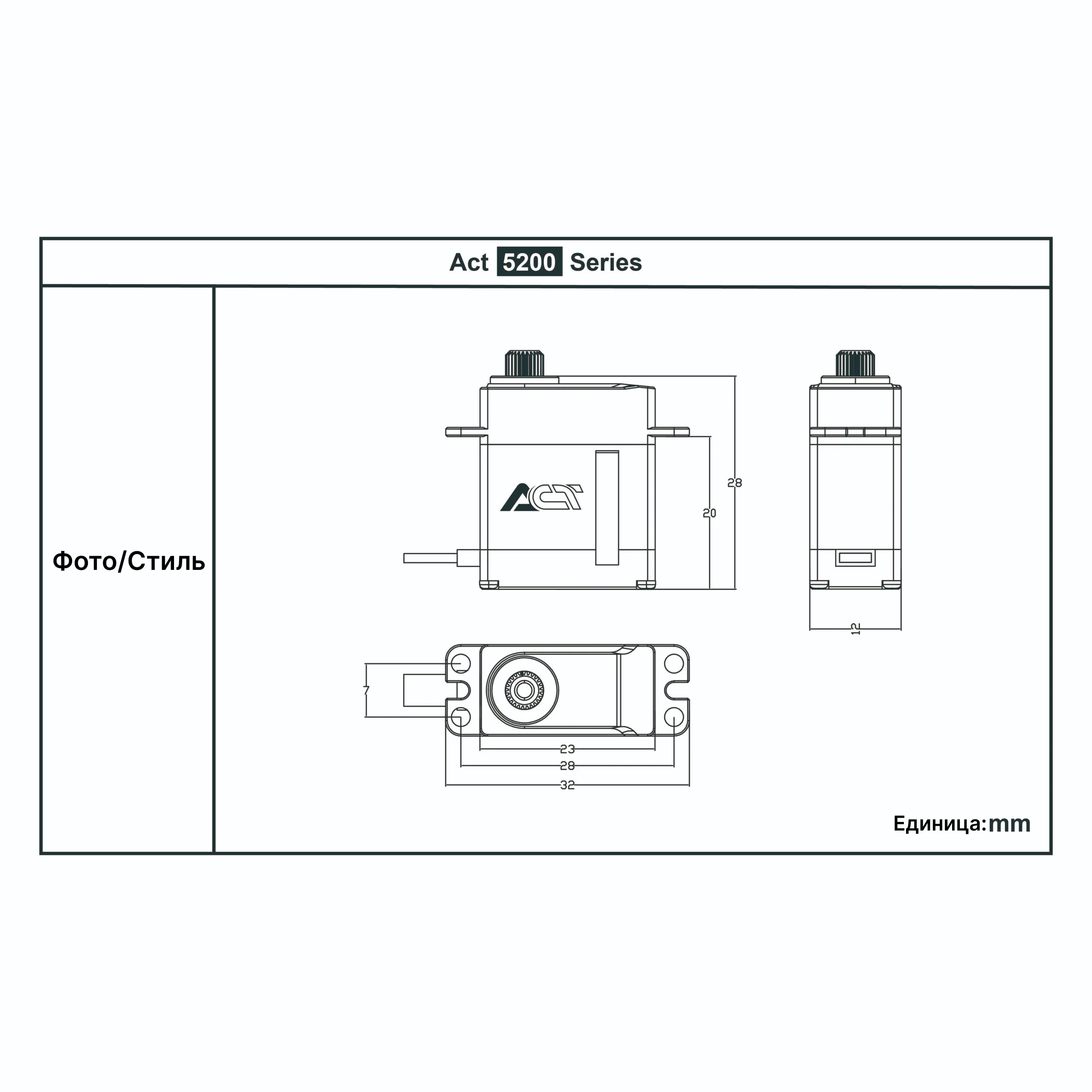

— Габариты (Д×Ш×В): 23 × 12 × 29 мм
— Вес: 23 г
— Сплайн под качалку: Φ5 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 1.36 А при 6.0 В
— 1.58 А при 7.0 В
— 1.90 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение мощного и точного управления для микро- и миниатюрных моделей, где требуется повышенный крутящий момент при сверхкомпактных размерах и малом весе.

Ключевые особенности
— Повышенный крутящий момент в сверхкомпактном корпусе: Сервопривод демонстрирует отличное усилие, позволяющее управлять более нагруженными поверхностями в микро-моделях:
— Крутящий момент 5.9 кг·см (81.9 Oz-in) при 6.0 В
— Крутящий момент 6.8 кг·см (94.4 Oz-in) при 7.0 В
— Крутящий момент 8.2 кг·см (113.9 Oz-in) при 8.4 В
— Достаточная скорость при высоком моменте: Несмотря на увеличенный крутящий момент, сервопривод сохраняет вполне достаточную скорость для уверенного управления:
— Скорость 0.11 сек/60° при 6.0 В
— Скорость 0.09 сек/60° при 7.0 В
— Скорость 0.08 сек/60° при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, необходимую для передачи повышенных усилий, эффективный отвод тепла и надежную защиту внутренних компонентов при сверхкомпактных размерах.
— Металлические шестерни: Несмотря на миниатюрные размеры, сервопривод оснащен металлическими шестернями, специально разработанными для работы под повышенными нагрузками, что гарантирует долговечность и надежность.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает более быстрое ускорение, плавность хода и лучшую отзывчивость по сравнению с обычными коллекторными двигателями.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу даже при работе с повышенными нагрузками.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет полностью реализовать потенциал сервопривода.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода, что позволяет контролировать его состояние в реальном времени.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 23 × 12 × 29 мм
— Вес: 23 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 1.36 А при 6.0 В
— 1.58 А при 7.0 В
— 1.90 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ5 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 5.9 кг·см / 81.9 Oz-in, скорость 0.11 сек/60°
— При 7.0 В: крутящий момент 6.8 кг·см / 94.4 Oz-in, скорость 0.09 сек/60°
— При 8.4 В: крутящий момент 8.2 кг·см / 113.9 Oz-in, скорость 0.08 сек/60°

Область применения
— Микро-дроны и миниатюрные летательные аппараты, требующие повышенного усилия.
— Небольшие пилотажные и спортивные модели самолетов с нагруженными поверхностями.
— Микро-планеры и мини-планеры, где нужен дополнительный запас момента.
— Комнатные модели и модели с жесткими весовыми ограничениями, требующие мощности.
— Любые применения, где нужен повышенный крутящий момент в сверхкомпактном корпусе.

Комплектация
— Сервопривод FrSky HV5203 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 1.9 А на пике).
— Выбор модели: В серии Xact 5200 Series также представлены модели HV5201 (высокоскоростная), HV5202 (сбалансированная), а также M5251H, M5252H и M5253H с другими характеристиками крутящего момента и скорости.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
