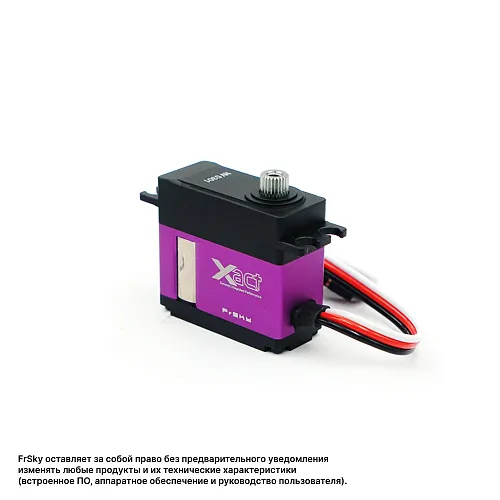

Сервопривод FrSky HV5301

Описание "Сервопривод FrSky HV5301"

Сервопривод FrSky HV5301 входит в линейку Xact 5300 Series и представляет собой компактный бессердечниковый (coreless) цифровой сервопривод, разработанный для применений, где требуются небольшие размеры, малый вес и сбалансированные рабочие характеристики. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и эффективный бессердечниковый двигатель, обеспечивая оптимальные показатели крутящего момента и скорости при рабочем напряжении до 8.4 В. HV5301 развивает крутящий момент до 6.1 кг·см и скорость 0.08 сек/60° при напряжении 8.4 В. Сервопривод имеет компактные габариты (35×15×31 мм) и вес 41 г, использует стандартный сплайн Φ6 25T.

Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact HV5301 идеально подходит для установки в небольшие самолеты, планеры и другие модели, где требуется компактный и надежный сервопривод с базовыми характеристиками.

Общие характеристики
— Тип: Компактный бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5300 Series
— Модель: FrSky HV5301
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

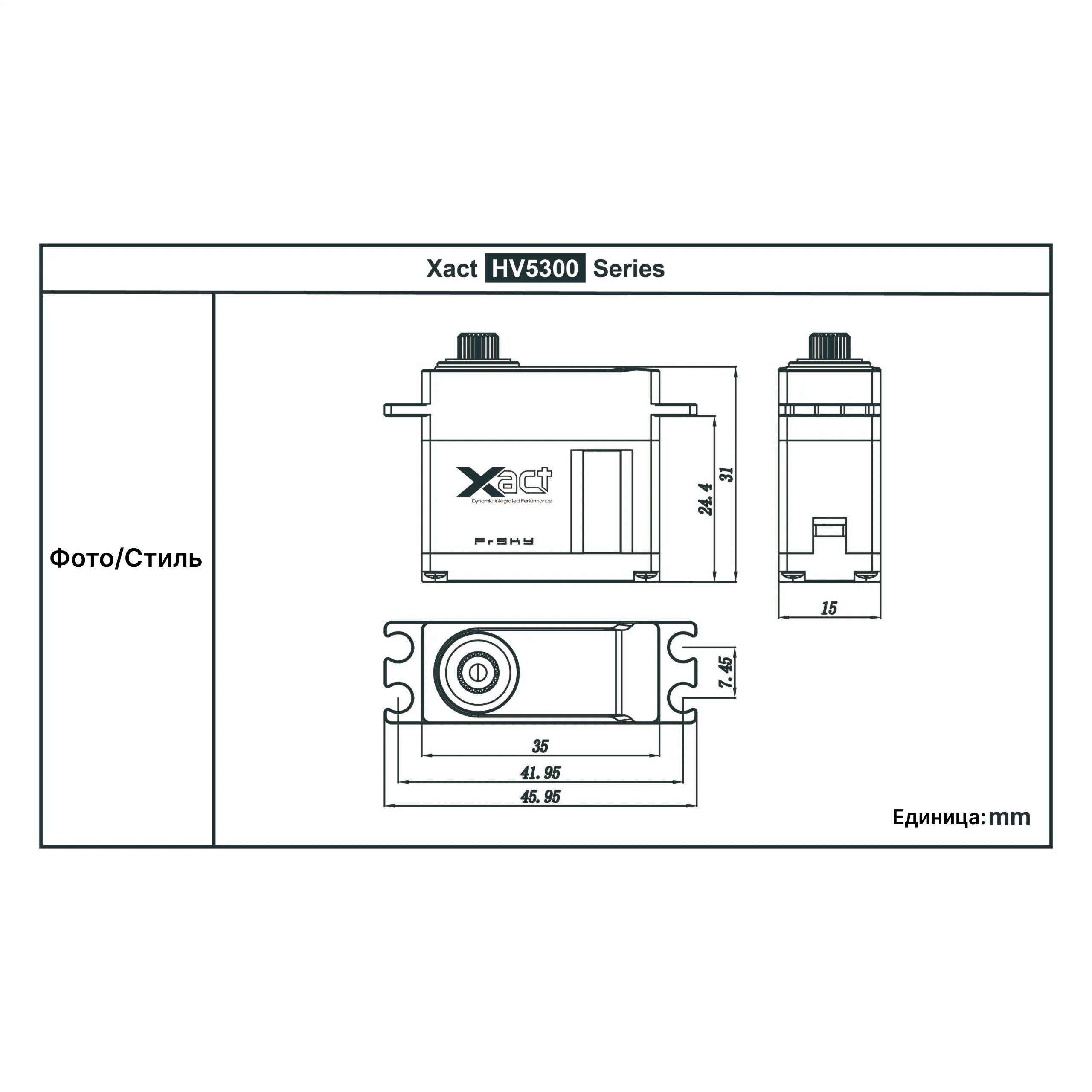

— Габариты (Д×Ш×В): 35 × 15 × 31 мм
— Вес: 41 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 1.43 А при 6.0 В
— 1.67 А при 7.0 В
— 2.00 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение точного и надежного управления для небольших самолетов, планеров и других моделей, где требуются компактные размеры и сбалансированные характеристики.

Ключевые особенности
— Сбалансированные характеристики крутящего момента и скорости: Сервопривод предлагает оптимальное для своего размера и веса сочетание момента и скорости:
— Крутящий момент 4.4 кг·см (61.1 Oz-in) при 6.0 В
— Крутящий момент 5.2 кг·см (72.2 Oz-in) при 7.0 В
— Крутящий момент 6.1 кг·см (84.7 Oz-in) при 8.4 В
— Скорость 0.11 сек/60° при 6.0 В
— Скорость 0.09 сек/60° при 7.0 В
— Скорость 0.08 сек/60° при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов при компактных размерах.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать нагрузки при интенсивной эксплуатации.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает более быстрое ускорение, плавность хода и лучшую отзывчивость по сравнению с обычными коллекторными двигателями.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет полностью реализовать потенциал сервопривода без необходимости использования внешних BEC или регуляторов напряжения.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода, что позволяет контролировать его состояние в реальном времени.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 35 × 15 × 31 мм
— Вес: 41 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 1.43 А при 6.0 В
— 1.67 А при 7.0 В
— 2.00 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 4.4 кг·см / 61.1 Oz-in, скорость 0.11 сек/60°
— При 7.0 В: крутящий момент 5.2 кг·см / 72.2 Oz-in, скорость 0.09 сек/60°
— При 8.4 В: крутящий момент 6.1 кг·см / 84.7 Oz-in, скорость 0.08 сек/60°

Область применения
— Небольшие пилотажные и спортивные модели самолетов.
— Планеры, где требуются компактные размеры сервоприводов.
— Учебные и тренировочные модели.
— Модели, где нужны надежные и точные сервоприводы с базовыми характеристиками.
— Любые применения, где важны компактность и сбалансированные показатели.

Комплектация
— Сервопривод FrSky HV5301 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 2.0 А на пике).
— Выбор модели: В серии Xact 5300 Series также представлены модели MD5301HS (высокоскоростная) и MD5301H (высокомоментная) с другими характеристиками и размерами.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
