Сервопривод FrSky HV5502

Описание "Сервопривод FrSky HV5502"

Сервопривод FrSky HV5502 входит в линейку Xact 5500 Series и представляет собой высокоскоростной бессердечниковый (coreless) цифровой сервопривод среднего размера, разработанный для применений, требующих быстрой и точной реакции в компактном корпусе. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и высокоэффективный бессердечниковый двигатель, обеспечивая отличные скоростные характеристики при рабочем напряжении до 8.4 В. HV5502 развивает скорость до 0.07 сек/60° при напряжении 8.4 В, что делает его идеальным выбором для управления элеронами на скоростных моделях, рулями высоты на пилотажных самолетах и другими поверхностями, требующими быстрого отклика. При этом сервопривод сохраняет достаточный крутящий момент — 11.2 кг·см при 8.4 В. Благодаря компактной высоте корпуса (27 мм), он легко устанавливается в модели с ограниченным пространством, такие как тонкие крылья или узкие фюзеляжи. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact HV5502 идеально подходит для моделей, где требуется сочетание компактности, высокой скорости и надежности.

Общие характеристики
— Тип: Высокоскоростной бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5500 Series
— Модель: FrSky HV5502
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

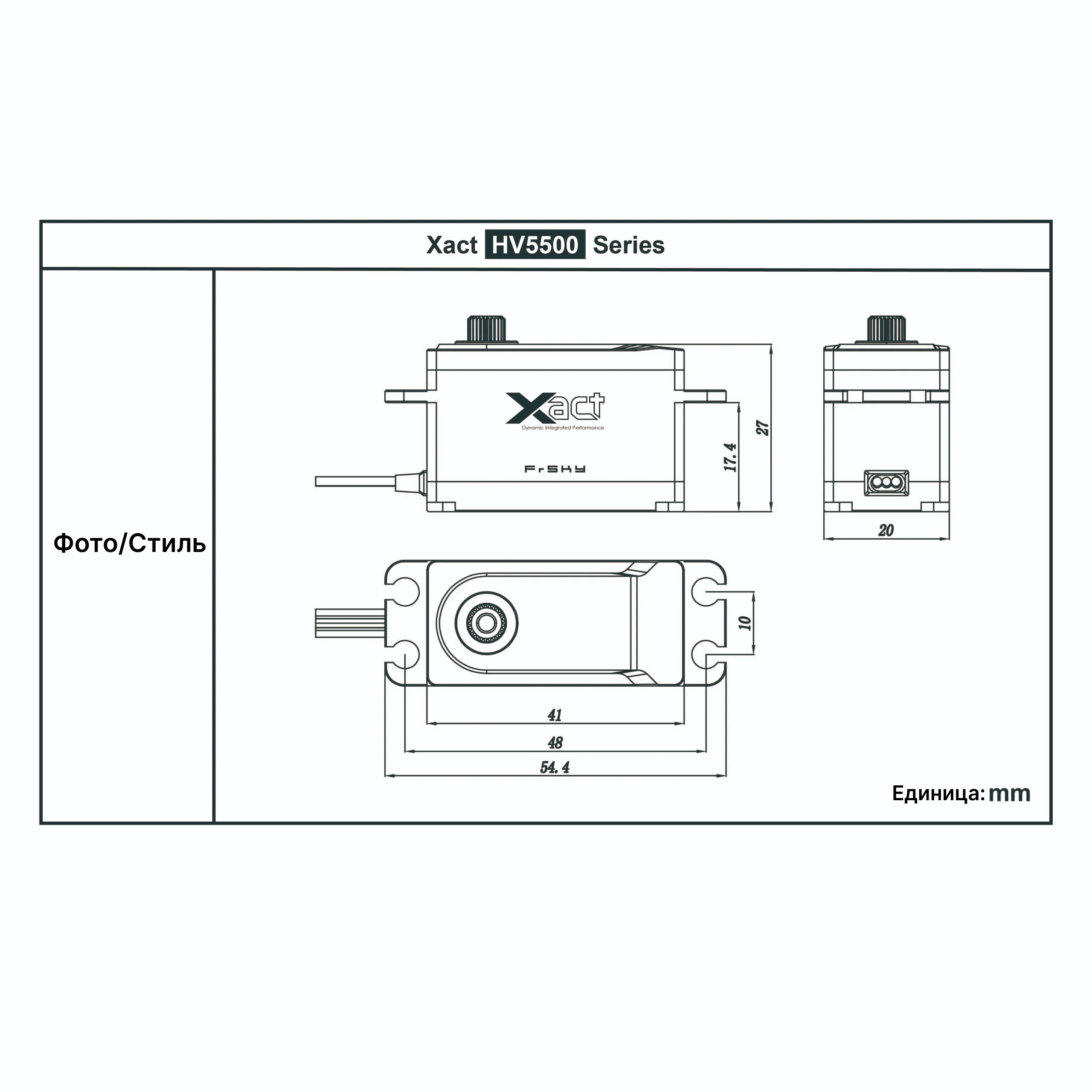

— Габариты (Д×Ш×В): 41 × 20 × 27 мм
— Вес: 58 г
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 3.21 А при 6.0 В
— 3.75 А при 7.0 В
— 4.50 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение быстрого и точного управления для скоростных пилотажных моделей, спортивных самолетов и других летательных аппаратов, где требуется высокая скорость реакции в компактном корпусе.

Ключевые особенности
— Высокоскоростные характеристики в компактном корпусе: Сервопривод демонстрирует отличную скорость, необходимую для динамичного пилотирования, при этом сохраняя уменьшенную высоту корпуса (27 мм), что позволяет устанавливать его в модели с ограниченным пространством:
— Скорость 0.10 сек/60° при 6.0 В
— Скорость 0.08 сек/60° при 7.0 В
— Скорость 0.07 сек/60° при 8.4 В
— Достаточный крутящий момент для скоростных применений: При высокой скорости сервопривод сохраняет хороший крутящий момент, достаточный для большинства применений:
— Крутящий момент 8.0 кг·см (111.1 Oz-in) при 6.0 В
— Крутящий момент 9.8 кг·см (136.1 Oz-in) при 7.0 В
— Крутящий момент 11.2 кг·см (155.5 Oz-in) при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность, эффективный отвод тепла и надежную защиту внутренних компонентов при компактных размерах. Это гарантирует стабильность геометрии и долговечность даже при интенсивных нагрузках.
— Металлические шестерни: Высокопрочные металлические шестерни гарантируют долговечность и способность выдерживать нагрузки при интенсивной эксплуатации, обеспечивая надежную передачу усилия.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает более быстрое ускорение, плавность хода и лучшую отзывчивость по сравнению с обычными коллекторными двигателями, что особенно важно для точного пилотирования.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования, долговечность и устойчивость к износу, так как отсутствует механический контакт.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет достичь максимальной производительности без необходимости использования внешних BEC или регуляторов напряжения.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии, позволяя получать данные непосредственно с сервопривода.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода, что позволяет контролировать его состояние в реальном времени и своевременно обнаруживать перегрузки.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик, что помогает предотвратить повреждение сервопривода при критических нагрузках.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink, что упрощает адаптацию сервопривода под конкретную модель и кинематику.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода (направление вращения, нейтраль, концевые точки и др.) могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности, что продлевает срок службы устройства.
— Компактная высота корпуса: Благодаря высоте всего 27 мм, сервопривод идеально подходит для установки в модели с ограниченным пространством по высоте, например, в тонкие крылья, узкие фюзеляжи или небольшие гондолы.

Технические характеристики
— Габариты: 41 × 20 × 27 мм
— Вес: 58 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 3.21 А при 6.0 В
— 3.75 А при 7.0 В
— 4.50 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ6 мм, 25 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 8.0 кг·см / 111.1 Oz-in, скорость 0.10 сек/60°
— При 7.0 В: крутящий момент 9.8 кг·см / 136.1 Oz-in, скорость 0.08 сек/60°
— При 8.4 В: крутящий момент 11.2 кг·см / 155.5 Oz-in, скорость 0.07 сек/60°

Область применения
— Скоростные пилотажные модели самолетов с ограниченным пространством в крыле или фюзеляже.
— Управление элеронами на спортивных самолетах, требующих быстрого отклика.
— Планеры с тонкими крыльями, где важна точность и скорость управления.
— Модели, где требуется компактный, быстрый и надежный сервопривод с телеметрией.
— Любые применения, где критически важна высокая скорость при ограниченных габаритах по высоте.

Комплектация
— Сервопривод FrSky HV5502 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных скоростных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (до 4.5 А на пике). Рекомендуется использовать качественные распределительные шины и провода достаточного сечения.
— Выбор модели: Данная модель (HV5502) представляет собой решение с высокой скоростью. Для задач, требующих максимального крутящего момента, в этой же серии представлена модель HV5501.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Механическая прочность: При установке на модели с высокими нагрузками убедитесь в надежности крепления сервопривода и качалок.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
