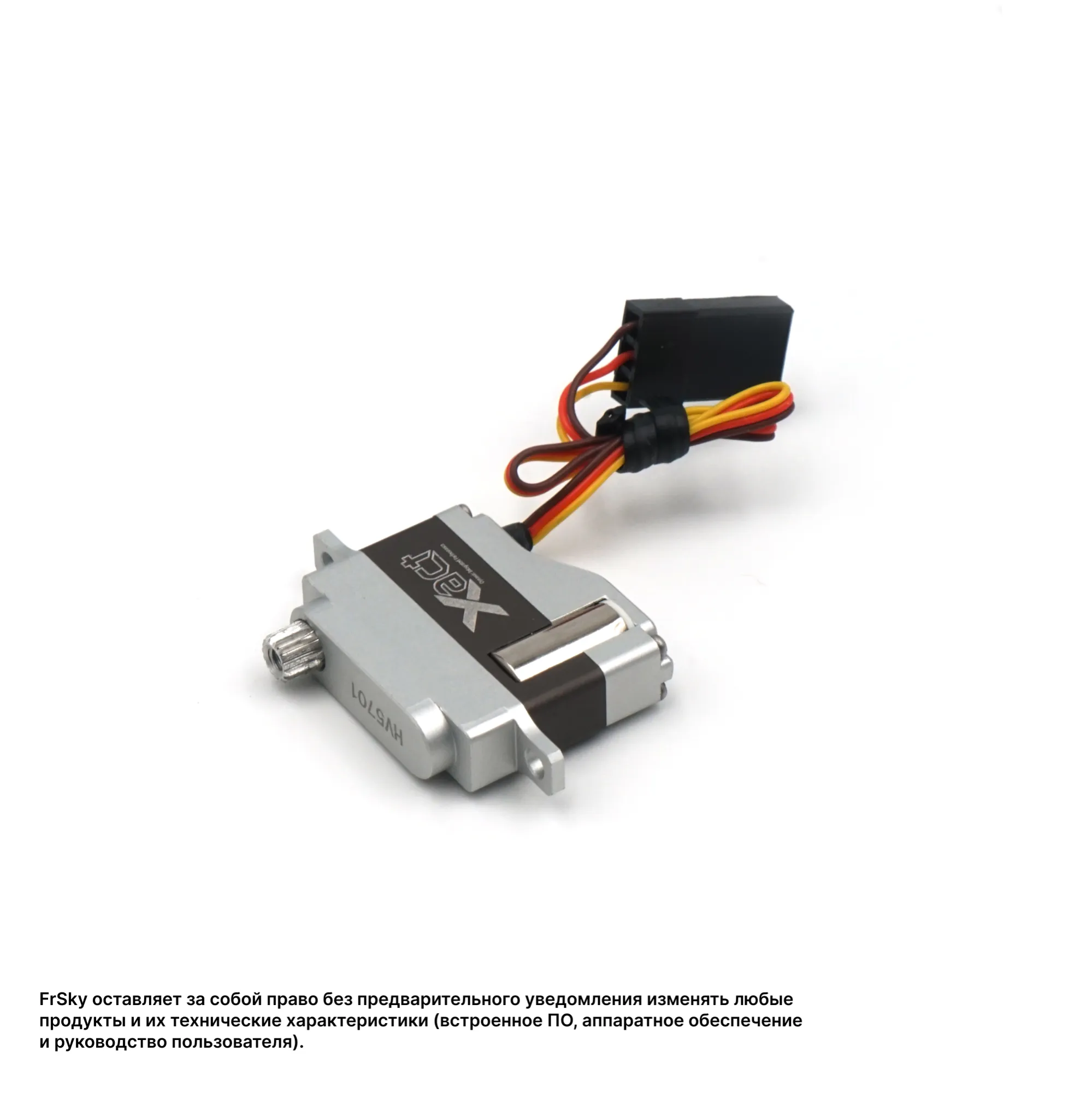

Сервопривод FrSky 5701 (D5701)

Описание "Сервопривод FrSky 5701 (D5701)"

Сервопривод FrSky 5701 (также обозначаемый как D5701) входит в линейку Xact 5700 Series и представляет собой ультра-микро бессердечниковый (coreless) цифровой сервопривод, специально разработанный для метательных планеров класса F3K (DLG), а также других миниатюрных моделей с жестчайшими ограничениями по весу и пространству, работающих при пониженном напряжении питания. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC) толщиной всего 6 мм, металлические шестерни и прецизионный бессердечниковый двигатель, обеспечивая исключительную точность и производительность при минимальном весе. 5701 оптимизирован для работы при напряжении до 6.0 В, развивая крутящий момент до 2.3 кг·см и скорость 0.09 сек/60° при 6.0 В. Сервопривод имеет сверхкомпактные габариты (23×6×20.7 мм) и сверхлегкий вес 6.5 г, использует сплайн Φ4 15T и прецизионный датчик Холла.

Ключевыми особенностями модели 5701 являются непревзойденная точность позиционирования с нулевым люфтом (zero slop), высочайшая точность центральной точки и программируемый угол поворота, оптимизированные для классического DLG-применения с питанием от 1S или 2S батарей пониженного напряжения. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact 5701 идеально подходит для установки в крылья DLG, где используется пониженное напряжение питания, но требуется максимальная точность, быстрый отклик и минимальный вес.

Общие характеристики
— Тип: Ультра-микро бессердечниковый (coreless) цифровой сервопривод с датчиком Холла
— Серия: FrSky Xact 5700 Series
— Модель: FrSky 5701 (D5701)
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Прецизионные шарикоподшипники
— Датчик обратной связи: Прецизионный датчик Холла (Hall sensor)

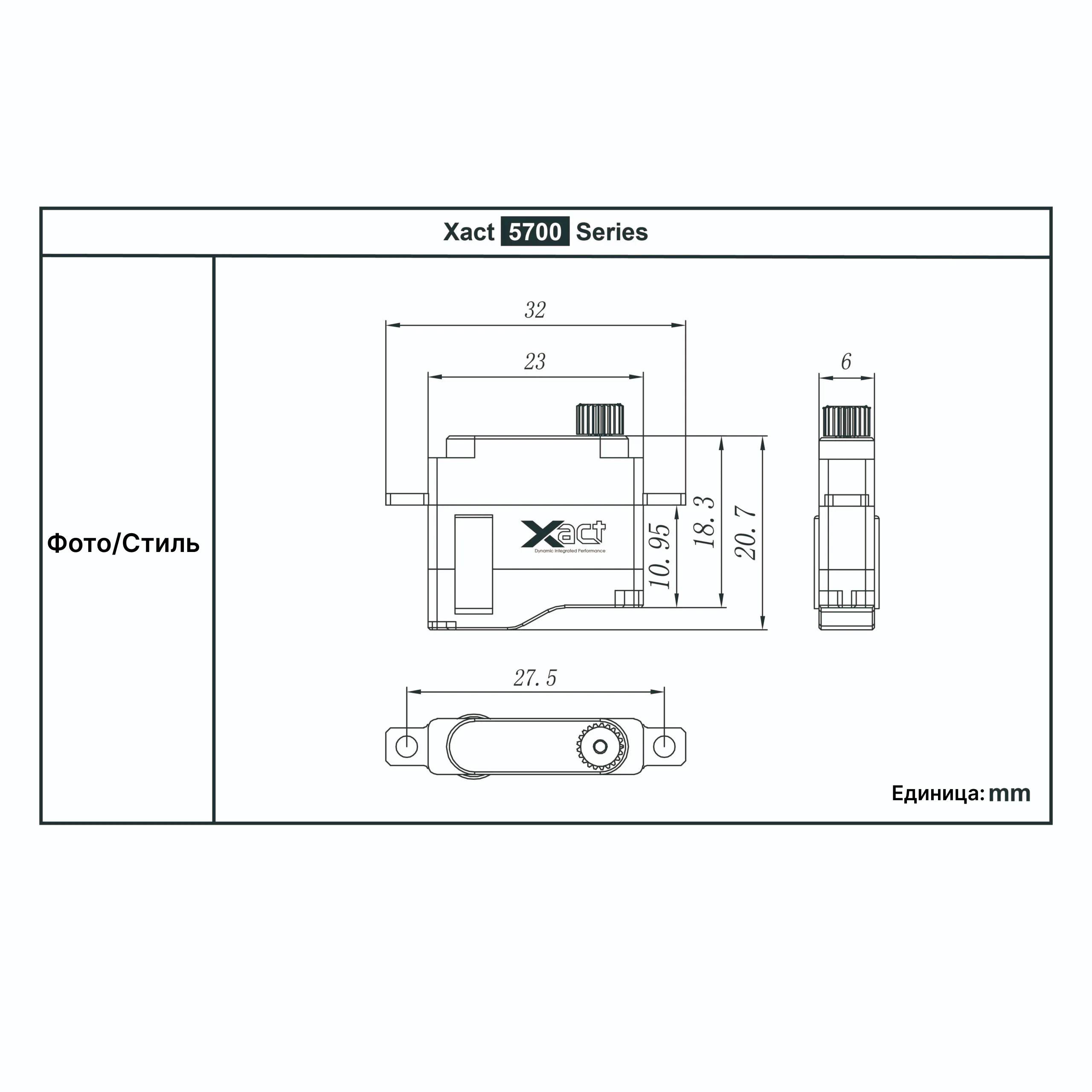

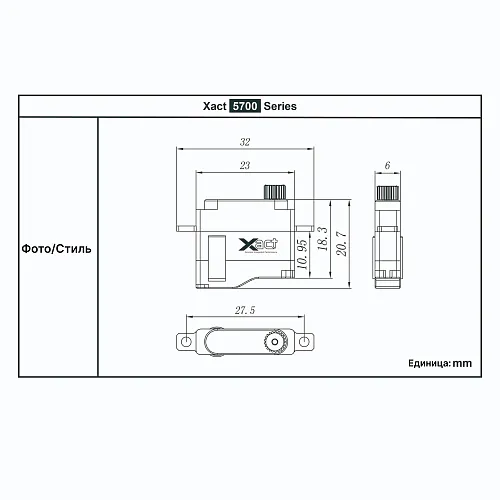

— Габариты (Д×Ш×В): 23 × 6 × 20.7 мм
— Вес: 6.5 г
— Сплайн под качалку: Φ4 мм, 15 зубьев
— Рабочее напряжение: 3.5 – 8.4 В
— Рекомендуемое напряжение: 3.6 – 6.0 В
— Ток удержания (Stall Current): 1.2 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Мертвая зона (Dead Band): 0.001 мс
— Назначение: Специализированный сервопривод для метательных планеров класса F3K (DLG), работающих при пониженном напряжении, а также других микро-моделей, где требуется исключительная точность, быстрый отклик и минимальный вес.

Ключевые особенности
— Экстремально тонкий и легкий корпус: Толщина всего 6 мм и вес 6.5 г делают этот сервопривод идеальным для установки в тонкие крылья DLG и другие миниатюрные модели, где важен каждый миллиметр и грамм.
— Оптимизация для пониженного напряжения: Модель 5701 специально настроена для достижения оптимальных характеристик при напряжении до 6.0 В, что делает ее идеальным выбором для классических DLG-схем питания.
— Высокоточные характеристики для микро-применений при пониженном напряжении: Сервопривод демонстрирует отличные показатели для своего класса:
— Крутящий момент 1.40 кг·см (19.4 Oz-in) при 3.7 В
— Крутящий момент 1.80 кг·см (24.9 Oz-in) при 4.8 В
— Крутящий момент 2.30 кг·см (31.9 Oz-in) при 6.0 В
— Скорость 0.16 сек/60° при 3.7 В
— Скорость 0.12 сек/60° при 4.8 В
— Скорость 0.09 сек/60° при 6.0 В
— Непревзойденная точность позиционирования: Благодаря прецизионному датчику Холла и высокоточной механике, сервопривод обеспечивает нулевой люфт (zero slop) и высочайшую точность центральной точки, что критически важно для точного управления планером и повторяемости движений.
— Программируемый угол поворота: Возможность настройки угла поворота через конфигуратор ETHOS Xact или приложение Freelink позволяет адаптировать сервопривод под конкретную кинематику модели без механических переделок.
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность и надежную защиту внутренних компонентов при экстремально малой толщине. Отсутствие люфтов и деформаций гарантирует стабильность характеристик.
— Металлические шестерни: Несмотря на микро-размеры, сервопривод оснащен металлическими шестернями, что гарантирует долговечность и устойчивость к нагрузкам, возникающим при эксплуатации DLG.
— Быстрый отклик: Высокоэффективный бессердечниковый двигатель в сочетании с малой массой подвижных частей обеспечивает мгновенную реакцию на команды.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода, что позволяет контролировать его состояние в реальном времени и своевременно обнаруживать перегрузки.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.
— Мертвая зона 0.001 мс: Исключительно малая мертвая зона обеспечивает высочайшую чувствительность и точность отклика на малые отклонения стиков.

Технические характеристики
— Габариты: 23 × 6 × 20.7 мм
— Вес: 6.5 г
— Рабочее напряжение: 3.5 – 8.4 В
— Рекомендуемое напряжение: 3.6 – 6.0 В
— Ток удержания: 1.2 А при 8.4 В
— Частота обновления: 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Мертвая зона: 0.001 мс
— Сплайн: Φ4 мм, 15 зубьев
— Производительность:
— При 3.7 В: крутящий момент 1.40 кг·см / 19.4 Oz-in, скорость 0.16 сек/60°
— При 4.8 В: крутящий момент 1.80 кг·см / 24.9 Oz-in, скорость 0.12 сек/60°
— При 6.0 В: крутящий момент 2.30 кг·см / 31.9 Oz-in, скорость 0.09 сек/60°

Область применения
— Метательные планеры класса F3K (DLG) — управление рулями высоты и направления при питании от 1S или пониженного 2S.
— Микро-планеры и комнатные модели с ограничениями по весу и питанием от низковольтных батарей.
— Миниатюрные летающие крылья и небольшие пилотажные модели, работающие при пониженном напряжении.
— Любые применения, где требуется исключительная точность, быстрый отклик и минимальный вес при питании до 6.0 В.

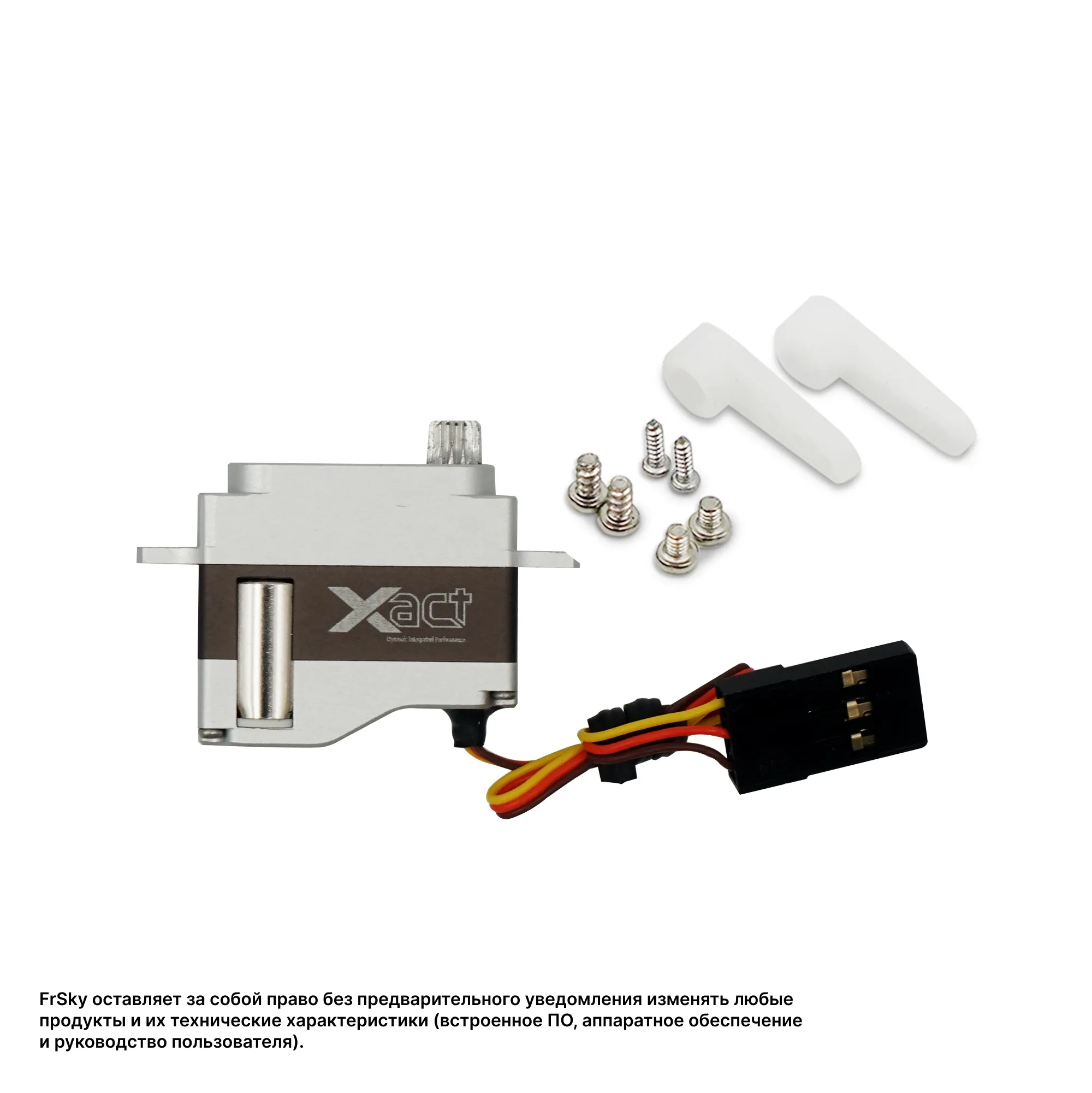

Комплектация
— Сервопривод FrSky 5701 (D5701) — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Модель 5701 оптимизирована для работы при напряжении до 6.0 В. Для достижения максимальной производительности рекомендуется использовать напряжение 6.0 В. Хотя технически сервопривод может работать при напряжении до 8.4 В, его характеристики рассчитаны на более низкие напряжения, и использование 2S LiPo может не дать преимуществ.
— Специализация: Данная модель специально разработана для DLG, работающих при пониженном напряжении, где ее уникальные характеристики — точность, скорость, малый вес и тонкий корпус — раскрываются наилучшим образом.
— Выбор модели: В серии Xact 5700 Series также представлены модели 5701A (D5701A) для широкого диапазона напряжений (до 8.4 В) и HV5701 (H5701) для высоковольтного применения (6.0-8.4 В). Выбор модели зависит от используемого напряжения бортовой сети.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
