Сервопривод FrSky 5701A (D5701A)

Описание "Сервопривод FrSky 5701A (D5701A)"

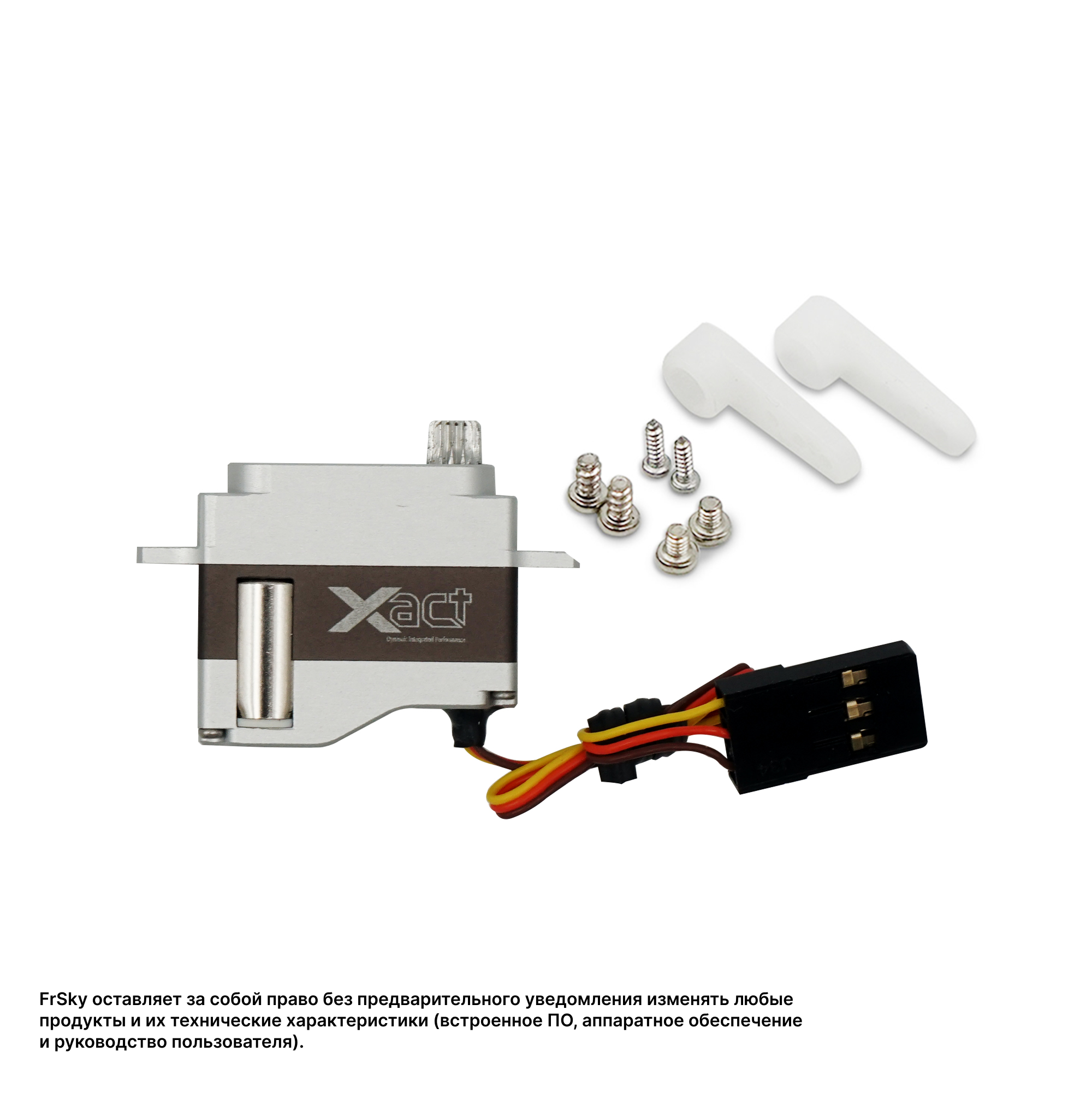

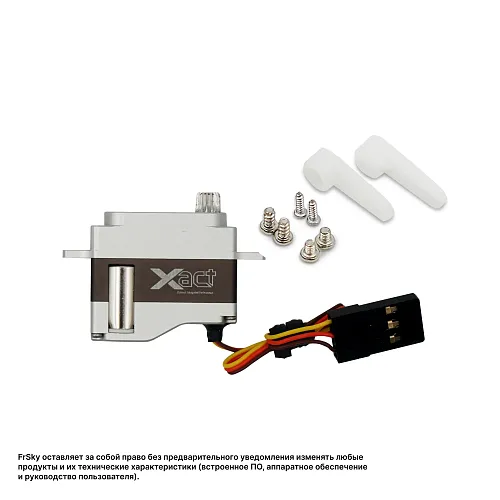

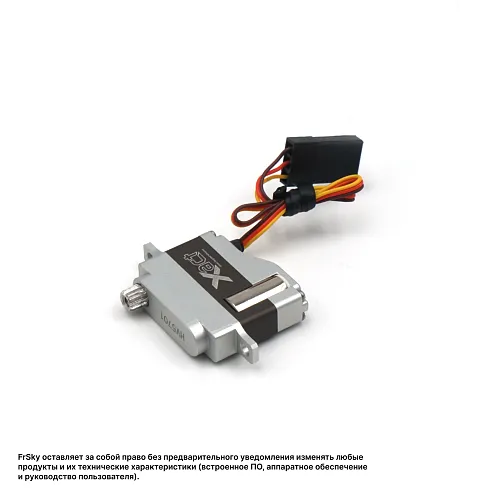

Сервопривод FrSky 5701A (также обозначаемый как D5701A) входит в линейку Xact 5700 Series и представляет собой ультра-микро бессердечниковый (coreless) цифровой сервопривод, специально разработанный для метательных планеров классов F3K (DLG) и F5K, а также других миниатюрных моделей с жестчайшими ограничениями по весу и пространству. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC) толщиной всего 6 мм, металлические шестерни и прецизионный бессердечниковый двигатель, обеспечивая исключительную точность и производительность при минимальном весе. 5701A развивает крутящий момент до 3.2 кг·см и скорость 0.06 сек/60° при напряжении 7.4 В, работая в широком диапазоне напряжений от 3.5 до 8.4 В. Сервопривод имеет сверхкомпактные габариты (23×6×20.7 мм) и сверхлегкий вес 6.5 г, использует сплайн Φ4 15T и прецизионный датчик Холла.

Ключевыми особенностями модели 5701A являются непревзойденная точность позиционирования с нулевым люфтом (zero slop), высочайшая точность центральной точки и программируемый угол поворота. Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact 5701A идеально подходит для установки в крылья DLG и другие миниатюрные модели, где требуется максимальная точность, быстрый отклик и минимальный вес.

Общие характеристики
— Тип: Ультра-микро бессердечниковый (coreless) цифровой сервопривод с датчиком Холла
— Серия: FrSky Xact 5700 Series
— Модель: FrSky 5701A (D5701A)
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Прецизионные шарикоподшипники
— Датчик обратной связи: Прецизионный датчик Холла (Hall sensor)

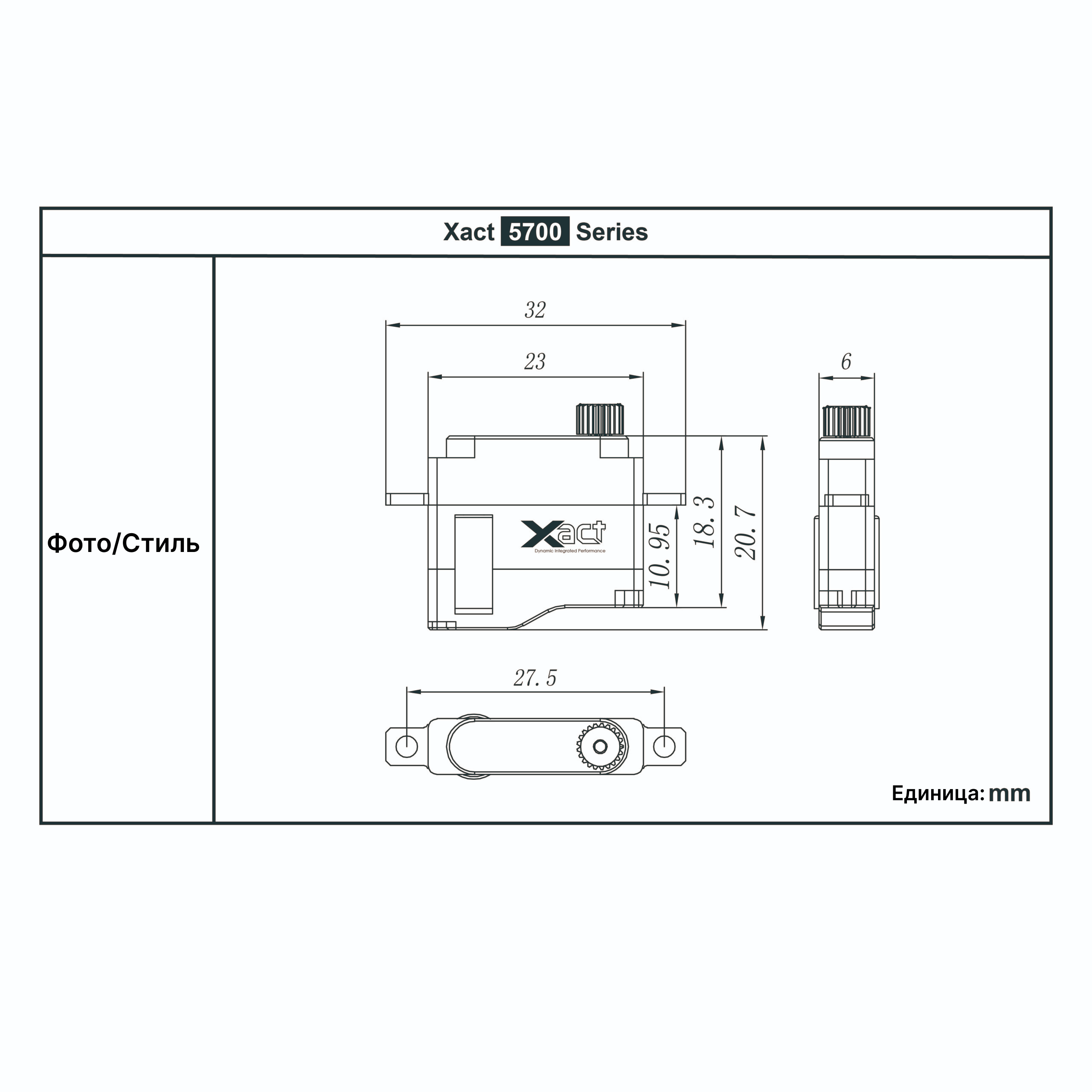

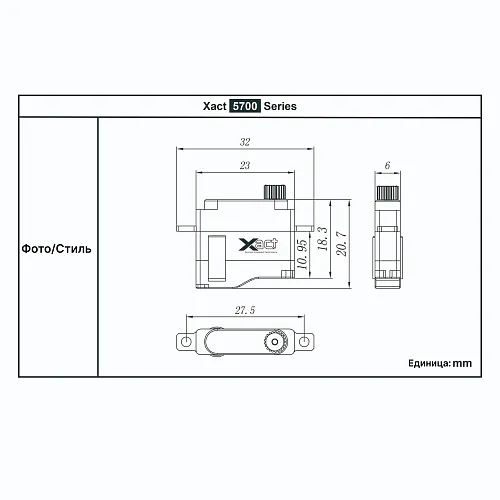

— Габариты (Д×Ш×В): 23 × 6 × 20.7 мм
— Вес: 6.5 г
— Сплайн под качалку: Φ4 мм, 15 зубьев
— Рабочее напряжение: 3.5 – 8.4 В
— Рекомендуемое напряжение: 3.6 – 8.4 В
— Ток удержания (Stall Current): 1.2 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Мертвая зона (Dead Band): 0.001 мс
— Назначение: Специализированный сервопривод для метательных планеров классов F3K (DLG) и F5K, а также других микро-моделей, где требуется исключительная точность, быстрый отклик и минимальный вес.

Ключевые особенности
— Экстремально тонкий и легкий корпус: Толщина всего 6 мм и вес 6.5 г делают этот сервопривод идеальным для установки в тонкие крылья DLG и другие миниатюрные модели, где важен каждый миллиметр и грамм.
— Широкий диапазон рабочего напряжения: Поддержка питания от 3.5 до 8.4 В обеспечивает исключительную гибкость при интеграции в различные модели, включая работающие как от 1S, так и от 2S LiPo.
— Высокоточные характеристики для микро-применений: Сервопривод демонстрирует отличные показатели для своего класса, особенно при повышенном напряжении:
— Крутящий момент 1.30 кг·см (18.1 Oz-in) при 3.7 В
— Крутящий момент 2.60 кг·см (36.1 Oz-in) при 6.0 В
— Крутящий момент 3.20 кг·см (44.4 Oz-in) при 7.4 В
— Скорость 0.12 сек/60° при 3.7 В
— Скорость 0.07 сек/60° при 6.0 В
— Скорость 0.06 сек/60° при 7.4 В
— Непревзойденная точность позиционирования: Благодаря прецизионному датчику Холла и высокоточной механике, сервопривод обеспечивает нулевой люфт (zero slop) и высочайшую точность центральной точки, что критически важно для точного управления планером и повторяемости движений.
— Программируемый угол поворота: Возможность настройки угла поворота через конфигуратор ETHOS Xact или приложение Freelink позволяет адаптировать сервопривод под конкретную кинематику модели без механических переделок.
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость, точность и надежную защиту внутренних компонентов при экстремально малой толщине. Отсутствие люфтов и деформаций гарантирует стабильность характеристик.
— Металлические шестерни: Несмотря на микро-размеры, сервопривод оснащен металлическими шестернями, что гарантирует долговечность и устойчивость к нагрузкам, возникающим при эксплуатации.
— Быстрый отклик: Высокоэффективный бессердечниковый двигатель в сочетании с малой массой подвижных частей обеспечивает мгновенную реакцию на команды.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода, что позволяет контролировать его состояние в реальном времени и своевременно обнаруживать перегрузки.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.
— Мертвая зона 0.001 мс: Исключительно малая мертвая зона обеспечивает высочайшую чувствительность и точность отклика на малые отклонения стиков.

Технические характеристики
— Габариты: 23 × 6 × 20.7 мм
— Вес: 6.5 г
— Рабочее напряжение: 3.5 – 8.4 В
— Рекомендуемое напряжение: 3.6 – 8.4 В
— Ток удержания: 1.2 А при 8.4 В
— Частота обновления: 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Мертвая зона: 0.001 мс
— Сплайн: Φ4 мм, 15 зубьев
— Производительность:
— При 3.7 В: крутящий момент 1.30 кг·см / 18.1 Oz-in, скорость 0.12 сек/60°
— При 6.0 В: крутящий момент 2.60 кг·см / 36.1 Oz-in, скорость 0.07 сек/60°
— При 7.4 В: крутящий момент 3.20 кг·см / 44.4 Oz-in, скорость 0.06 сек/60°

Область применения
— Метательные планеры класса F3K (DLG) — управление рулями высоты и направления.
— Метательные планеры класса F5K (электропланеры с метательным стартом).
— Микро-планеры и комнатные модели с экстремальными ограничениями по весу.
— Миниатюрные летающие крылья и небольшие пилотажные модели.
— Любые применения, где требуется исключительная точность, быстрый отклик и минимальный вес.

Комплектация
— Сервопривод FrSky 5701A (D5701A) — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Модель 5701A рассчитана на широкий диапазон напряжений от 3.6 до 8.4 В. Для достижения максимальной производительности рекомендуется использовать напряжение 7.4 В (2S LiPo) или выше. При использовании более низкого напряжения (например, 1S) производительность будет снижена.
— Специализация: Данная модель специально разработана для DLG и F5K, где ее уникальные характеристики — точность, скорость, малый вес и тонкий корпус — раскрываются наилучшим образом.
— Выбор модели: В серии Xact 5700 Series также представлены модели 5701 (D5701) для более низких напряжений (до 6.0 В) и HV5701 (H5701) для высоковольтного применения (6.0-8.4 В). Выбор модели зависит от используемого напряжения бортовой сети.
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
