Сервопривод FrSky HV5101

Описание "Сервопривод FrSky HV5101"

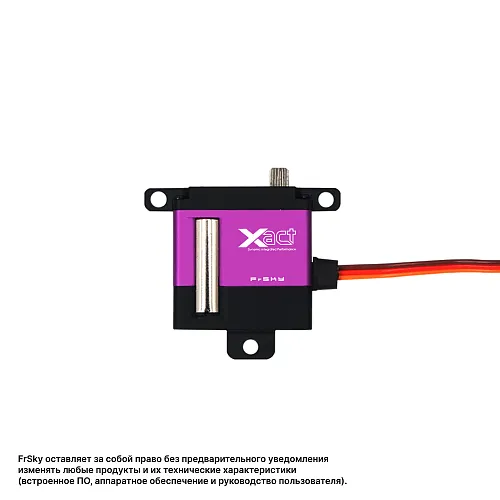

Сервопривод FrSky HV5101 входит в линейку Xact 5100 Series и представляет собой ультралегкий миниатюрный бессердечниковый (coreless) цифровой сервопривод, разработанный для применений, где критически важны минимальный вес и компактные размеры при сохранении достойных рабочих характеристик. Эта модель объединяет в себе полностью фрезерованный алюминиевый защитный корпус (CNC), металлические шестерни и эффективный бессердечниковый двигатель, обеспечивая оптимальные характеристики при рабочем напряжении до 8.4 В в сверхлегком корпусе. HV5101 имеет вес всего 18 г и уменьшенные габариты (29×8×28 мм), что делает его одним из самых легких сервоприводов в линейке Xact. Он развивает крутящий момент до 6.8 кг·см и скорость 0.10 сек/60° при напряжении 8.4 В, что вполне достаточно для управления небольшими поверхностями на микро- и мини-моделях. Сервопривод использует сплайн Φ4 16T, что соответствует стандарту для многих миниатюрных приложений.

Сервопривод поддерживает современные протоколы FBUS, SBUS и PWM, а также обладает возможностью настройки через конфигуратор ETHOS Xact или приложение Freelink, включая регулировку угла поворота (90°, 120°, 180°) и мониторинг перегрузки по току и температуре. Благодаря поддержке телеметрии через FBUS, сервопривод передает на передатчик данные о реальном потребляемом токе, напряжении и температуре, что позволяет контролировать его состояние в реальном времени. Xact HV5101 идеально подходит для установки в микро-планеры, небольшие учебные модели, мини-вертолеты и другие летательные аппараты, где каждый грамм веса имеет значение, но при этом требуются надежность, точность и современные функции.

Общие характеристики
— Тип: Миниатюрный ультралегкий бессердечниковый (coreless) цифровой сервопривод
— Серия: FrSky Xact 5100 Series
— Модель: FrSky HV5101
— Материал корпуса: Полностью фрезерованный алюминий (CNC)
— Материал шестерен: Металл
— Подшипники: Сдвоенные прецизионные шарикоподшипники
— Датчик обратной связи: Датчик Холла (Hall sensor)

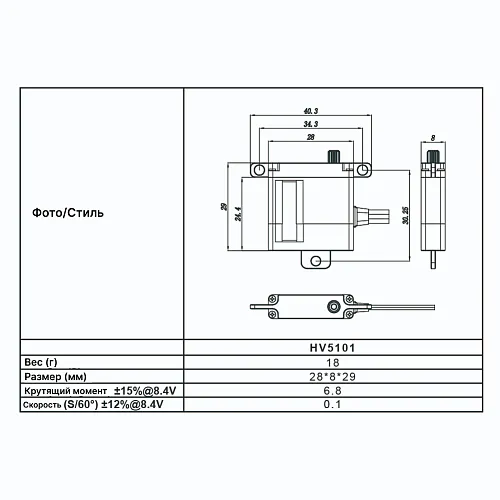

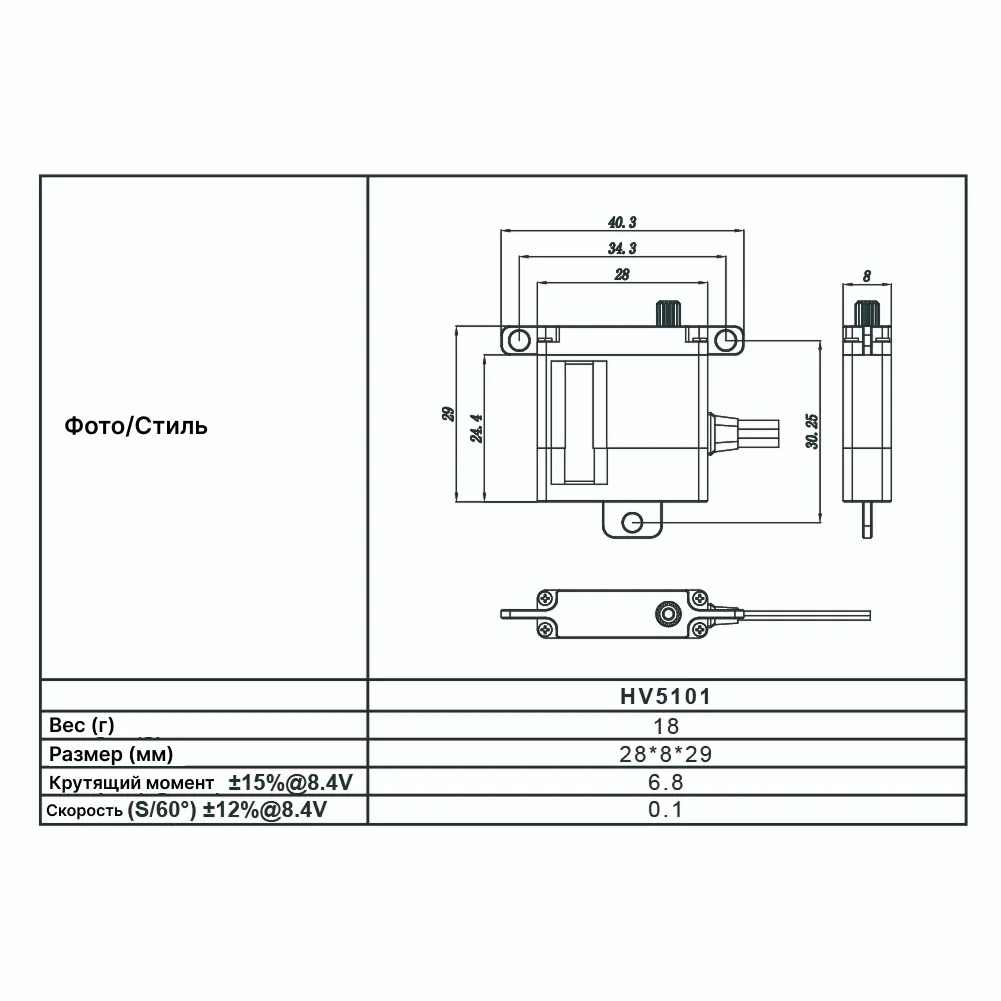

— Габариты (Д×Ш×В): 29 × 8 × 28 мм
— Вес: 18 г
— Сплайн под качалку: Φ4 мм, 16 зубьев
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 0.46 А при 6.0 В
— 0.54 А при 7.0 В
— 0.645 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Назначение: Обеспечение точного и надежного управления для микро- и миниатюрных моделей, где критически важен минимальный вес и компактность.

Ключевые особенности
— Ультралегкий вес и компактные размеры: Благодаря весу всего 18 г и минимальной ширине 8 мм, сервопривод идеально подходит для установки в модели с жестчайшими ограничениями по массе и пространству.
— Достаточные рабочие характеристики для своего веса: Сервопривод обеспечивает вполне приемлемые показатели для миниатюрных моделей:
— Крутящий момент 4.9 кг·см (68.0 Oz-in) при 6.0 В
— Крутящий момент 5.8 кг·см (80.5 Oz-in) при 7.0 В
— Крутящий момент 6.8 кг·см (94.4 Oz-in) при 8.4 В
— Хорошая скорость для ультралегкого сервопривода: Скорость достаточна для большинства применений в микро-моделях:
— Скорость 0.16 сек/60° при 6.0 В
— Скорость 0.13 сек/60° при 7.0 В
— Скорость 0.10 сек/60° при 8.4 В
— Полностью фрезерованный алюминиевый корпус (CNC): Корпус из авиационного алюминия, обработанный на станках с ЧПУ, обеспечивает исключительную жесткость и надежную защиту внутренних компонентов при минимальном весе.
— Металлические шестерни: Несмотря на миниатюрные размеры, сервопривод оснащен металлическими шестернями, что гарантирует долговечность и устойчивость к нагрузкам.
— Бессердечниковый двигатель (Coreless): Технология бессердечникового двигателя обеспечивает плавность хода и хорошую отзывчивость.
— Датчик Холла: Использование прецизионного датчика Холла вместо потенциометра обеспечивает более высокую точность позиционирования и долговечность.
— Высоковольтная поддержка до 8.4 В: Возможность прямого питания от 2S LiPo батарей позволяет достичь максимальной производительности даже в таком компактном корпусе.
— Поддержка протоколов FBUS, SBUS и PWM: Гибкость в подключении к различным типам приемников и систем управления. Поддержка протокола FBUS открывает доступ к расширенной телеметрии.
— Телеметрия через FBUS: В режиме FBUS сервопривод передает на совместимый приемник и далее на передатчик данные о реальном потребляемом токе, напряжении питания и температуре сервопривода.
— Мониторинг перегрузки: Встроенная система контроля перегрузки по току и температуре с возможностью выдачи предупреждений (alarm) на передатчик.
— Настраиваемый угол поворота: Возможность выбора угла поворота качалки (90°, 120° или 180°) через конфигуратор ETHOS Xact или приложение Freelink.
— Конфигурация через ETHOS Xact и Freelink: Все параметры сервопривода могут быть легко настроены с помощью удобных инструментов.
— Обновляемая прошивка: Возможность обновления firmware для добавления новых функций и улучшения производительности.

Технические характеристики
— Габариты: 29 × 8 × 28 мм
— Вес: 18 г
— Рабочее напряжение: 4.8 – 8.4 В
— Ток удержания (Stall Current):
— 0.46 А при 6.0 В
— 0.54 А при 7.0 В
— 0.645 А при 8.4 В
— Частота обновления (Refresh Rate): 1520 мкс / 333 Гц | 760 мкс / 700 Гц
— Сплайн под качалку: Φ4 мм, 16 зубьев
— Производительность в зависимости от напряжения питания:
— При 6.0 В: крутящий момент 4.9 кг·см / 68.0 Oz-in, скорость 0.16 сек/60°
— При 7.0 В: крутящий момент 5.8 кг·см / 80.5 Oz-in, скорость 0.13 сек/60°
— При 8.4 В: крутящий момент 6.8 кг·см / 94.4 Oz-in, скорость 0.10 сек/60°

Область применения
— Микро-планеры и мини-планеры с жесткими весовыми ограничениями.
— Небольшие учебные и комнатные модели.
— Миниатюрные вертолеты.
— Модели, где требуется предельно легкое и компактное решение с возможностью телеметрии.
— Любые применения, где критически важен каждый грамм веса.

Комплектация
— Сервопривод FrSky HV5101 — 1 шт.
— (Качалки и крепежные аксессуары могут поставляться в комплекте — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Питание: Для достижения максимальных характеристик рекомендуется использовать напряжение 8.4 В (2S LiPo). Убедитесь, что ваш источник питания способен обеспечить необходимый ток (менее 0.7 А).
— Совместимость с IDS: Информация о совместимости с опциональными IDS-китами для данной модели отсутствует.
— Выбор модели: В серии Xact 5100 Series также представлена модель SG5101H с большим крутящим моментом, но и с большим весом и другими размерами (сплайн Φ5 25T).
— Настройка: Для изменения угла поворота и других параметров требуется передатчик с системой ETHOS и конфигуратор Xact, либо приложение Freelink.
— Совместимость: Для получения телеметрических данных от сервопривода необходим приемник, поддерживающий протокол FBUS.
— Конкретную комплектацию и наличие уточняйте при заказе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие сервопривода и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
