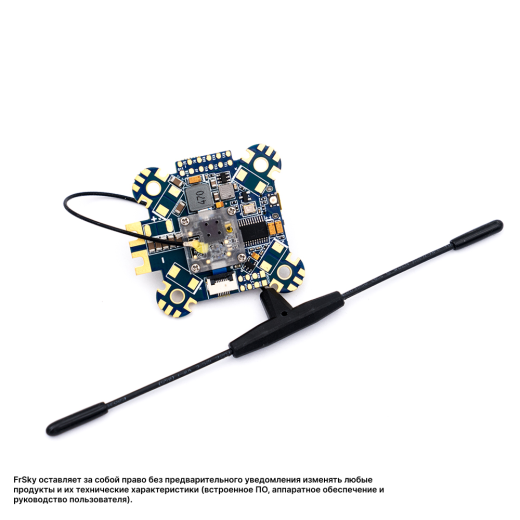

Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Fireworks V2) со встроенным дальнобойным приемником R9 MM

Описание "Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Fireworks V2) со встроенным дальнобойным приемником R9 MM"

Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Fireworks V2) представляет собой специализированное решение для FPV-дронов, ориентированных на полеты на большие расстояния (long-range). Эта модель, созданная на базе успешной платформы OMNIBUS F4 Fireworks V2, объединяет в себе проверенный 32-битный процессор STM32F405, высокоскоростной гироскоп ICM20608 (поддержка 32k Gyro loop) и встроенный дальнобойный приемник R9 MM, работающий в диапазоне 900 МГц. Это позволяет пилотам уверенно управлять дроном на дистанциях, недоступных для систем 2.4 ГГц. Контроллер оснащен барометром, интегрированным OSD на чипе AB7456, профессиональной силовой платой (PDB) с 12-слойной конструкцией PCB (сверхнизкое сопротивление 0.2-0.5 мОм), двумя BEC (5В и 8В) с LC-фильтром, встроенным датчиком тока на эффекте Холла и 5 UART-портами. R9 MM-FC (OMNIBUS F4 Fireworks V2) является идеальным выбором для построения надежных и мощных лонг-рейндж FPV-систем.

Общие характеристики
— Тип: Интегрированный полетный контроллер (Flight Controller) со встроенным дальнобойным приемником и PDB
— Модель: FrSky R9 MM-FC (OMNIBUS F4 Fireworks V2)
— Посадочные отверстия: 30.5 × 30.5 мм
— Микроконтроллер (MCU): STM32F405
— Датчик (IMU): ICM20608 (подключение по SPI, поддержка 32k Gyro loop) в демпфирующем боксе; опционально MPU6000
— Барометр: Да (модель не уточнена)
— OSD-чип: AB7456 (поддержка Betaflight OSD, управление по SPI в режиме DMA)
— Встроенный приемник: FrSky R9 MM (900 МГц) в защитном корпусе
— Питание: Прямое подключение LiPo 3-6S
— PDB (Power Distribution Board): Встроенная, профессионального уровня, 12-слойная PCB, внутреннее сопротивление 0.2-0.5 мОм
— Датчик тока: Встроенный, на эффекте Холла (Hall Current Sensor)
— BEC:
— 5В / 1А (понижающий преобразователь, Buck)
— 8В / 1А (понижающий преобразователь с LC-фильтром для питания камеры/VTX)
— Количество UART-портов: 5 аппаратных
— Программное обеспечение: Betaflight (поддерживается с версии 3.2 и выше)
— Конструкция: 12-слойная печатная плата, дополнительные конденсаторы для снижения шумов питания
— Назначение: Профессиональное управление FPV-дронами для лонг-рейндж полетов, требующих максимальной дальности связи, стабильности и чистоты видеосигнала.

Ключевые особенности
— Встроенный дальнобойный приемник R9 MM: Интегрированный 900 МГц приемник R9 MM обеспечивает уверенную связь на дистанциях, недоступных для систем 2.4 ГГц, что критически важно для лонг-рейндж полетов. Приемник размещен в защитном корпусе.
— Высокопроизводительный гироскоп ICM20608 по SPI: Подключение по шине SPI и поддержка режима 32k Gyro loop обеспечивают минимальную задержку и высокую стабильность полета.
— Встроенный барометр: Позволяет реализовать функции удержания высоты (Altitude Hold) и другие режимы.
— Профессиональная встроенная PDB с датчиком тока: 12-слойная конструкция PCB гарантирует сверхнизкое внутреннее сопротивление (0.2-0.5 мОм), минимизируя потери мощности и нагрев. Встроенный датчик тока на эффекте Холла позволяет точно контролировать потребление дрона.
— Два мощных BEC с LC-фильтром: Стабилизированные выходы 5В и 8В (оба до 1А) для питания всей электроники. Специализированный выход 8В с LC-фильтром обеспечивает идеально чистое питание для камеры и видеопередатчика, исключая помехи в видеосигнале, что особенно важно для качественной картинки на больших расстояниях.
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD для наложения телеметрии на видео.
— 5 аппаратных UART-портов: Достаточно для подключения GPS, Bluetooth, Smart Audio и других устройств.
— Демпфирование датчика: Гироскоп размещен в демпфирующем боксе (dampening box) для снижения влияния вибраций.
— Возможность установки танталовых конденсаторов: На плате предусмотрены места для установки дополнительных танталовых конденсаторов (приобретаются отдельно) для улучшения фильтрации питания.
— Оптимизированная компоновка: Добавлены контактные площадки для управления VTX и камерой.

Технические характеристики
— Модель: R9 MM-FC (OMNIBUS F4 Fireworks V2)
— MCU: STM32F405
— IMU: ICM20608 (SPI), поддержка 32k gyro loop; опционально MPU6000
— Барометр: Да
— OSD: AB7456 (SPI/DMA, Betaflight OSD)
— Встроенный приемник: R9 MM (900 МГц)
— Количество UART: 5
— Питание: 3-6S LiPo (прямое подключение)
— PDB: Встроенная, 12-слойная PCB, сопротивление 0.2-0.5 мОм
— Датчик тока: Встроенный, на эффекте Холла
— BEC 5В: 5В @ 1А (Buck)
— BEC 8В: 8В @ 1А с LC-фильтром (Buck)
— Посадочные отверстия: 30.5 мм

Область применения
— Лонг-рейндж FPV-дроны (дальние полеты).
— Профессиональные гоночные и фристайл-дроны, где требуется чистое видео и надежность.
— Экспедиционные и исследовательские дроны.

Комплектация
— Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Fireworks V2) — 1 шт.
— (Кабели подключения и дополнительные аксессуары, включая танталовые конденсаторы, могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Привязка (Binding): Привязка встроенного приемника R9 MM осуществляется по стандартной процедуре для приемников R9 серии с учетом региональной версии (FCC/LBT).
— Настройка в Betaflight: Для корректной работы необходимо в Betaflight Configurator выбрать соответствующую плату и настроить порты.
— Конкретную комплектацию и наличие уточняйте при запросе.
