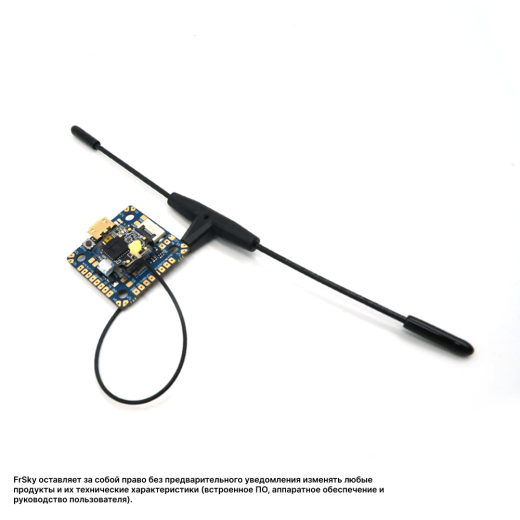

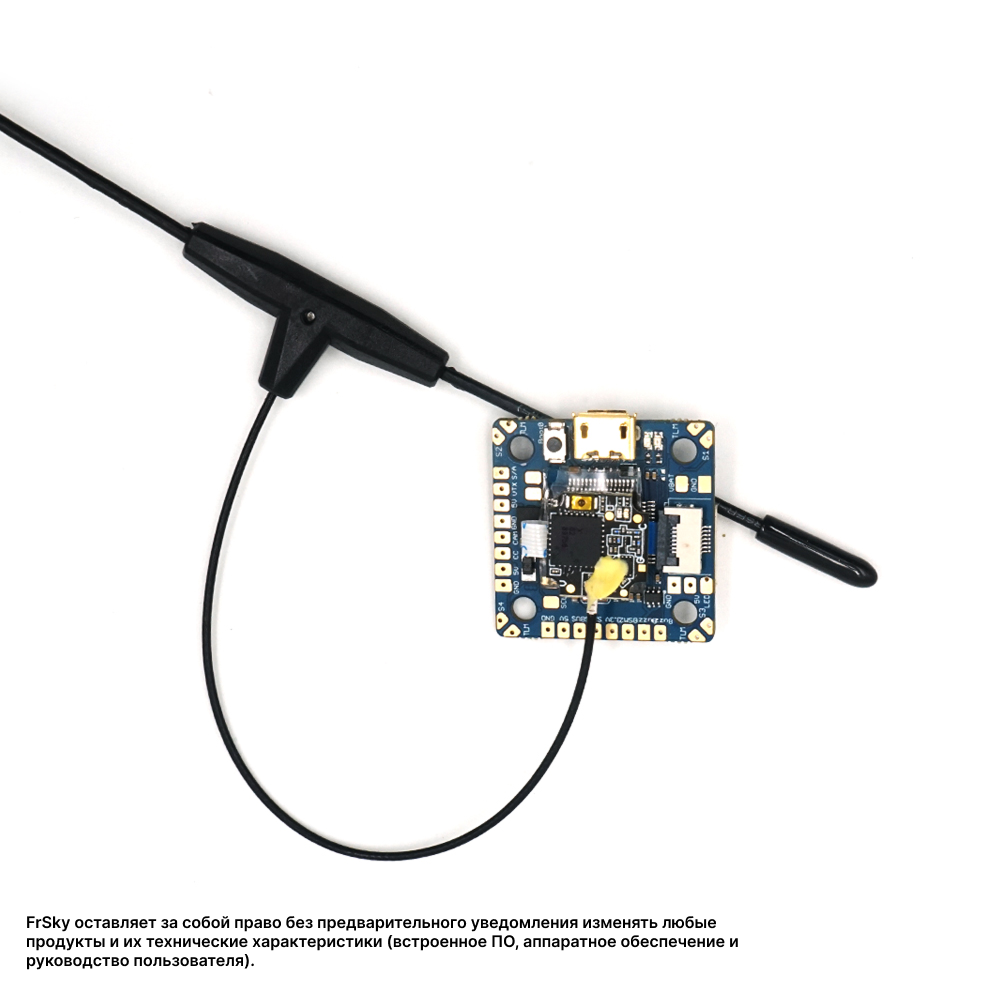

Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Nano V7) со встроенным дальнобойным приемником R9 MM

Описание "Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Nano V7) со встроенным дальнобойным приемником R9 MM"

Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Nano V7) представляет собой специализированное ультракомпактное решение для сборки микро-квадрокоптеров, ориентированных на дальние полеты (long-range). Эта модель объединяет в себе мощный 32-битный процессор STM32F405, высокоскоростной гироскоп ICM20608 (поддержка 32k Gyro loop) и встроенный дальнобойный приемник R9 MM-FC, работающий в диапазоне 900 МГц. Благодаря этому, пилоты микро-дронов получают возможность уверенно управлять аппаратом на дистанциях, недоступных для систем 2.4 ГГц. Контроллер имеет стандартные посадочные отверстия 20×20 мм, что идеально подходит для компактных рам. Несмотря на миниатюрные размеры, Nano V7 оснащен 6 аппаратными UART-портами, портом I2C, мощным BEC 5В / 3А, интегрированным OSD на чипе AB7456 и танталовыми конденсаторами для чистейшего сигнала гироскопа. R9 MM-FC (OMNIBUS F4 Nano V7) является идеальным выбором для построения самых компактных и дальнобойных FPV-дронов.

Общие характеристики
— Тип: Ультракомпактный интегрированный полетный контроллер (Flight Controller) со встроенным дальнобойным приемником
— Модель: FrSky R9 MM-FC (OMNIBUS F4 Nano V7)
— Посадочные отверстия: 20 × 20 мм (для микро-рамы)
— Микроконтроллер (MCU): STM32F405
— Датчик (IMU): ICM20608 (подключение по SPI, поддержка 32k Gyro loop)
— OSD-чип: AB7456 (поддержка Betaflight OSD, управление по SPI в режиме DMA)
— Встроенный приемник: FrSky R9 MM-FC (900 МГц, встроенный)
— Питание: Прямое подключение LiPo 3-6S
— BEC: 5В / 3А (понижающий преобразователь, Step-down)
— Количество UART-портов: 6 аппаратных
— Дополнительные интерфейсы: I2C порт
— Программное обеспечение: Betaflight (поддерживается с версии 3.2 и выше)
— Конструкция: Танталовые конденсаторы для снижения шумов питания гироскопа, контактные площадки на углах для PWM-выходов
— Назначение: Управление микро-квадрокоптерами для лонг-рейндж полетов, где требуется максимальная дальность связи, компактность и производительность.

Ключевые особенности
— Встроенный дальнобойный приемник R9 MM-FC: Интегрированный 900 МГц приемник R9 MM-FC обеспечивает уверенную связь на дистанциях, недоступных для систем 2.4 ГГц, что критически важно для лонг-рейндж полетов на микро-дронах.
— Ультракомпактный размер и стандартное крепление 20×20 мм: Идеально подходит для установки в микро-рамы, обеспечивая аккуратную и чистую сборку.
— Высокопроизводительный гироскоп ICM20608 по SPI: Подключение по шине SPI и поддержка режима 32k Gyro loop обеспечивают минимальную задержку и высокую стабильность полета.
— Мощный BEC 5В / 3А: Способен питать не только полетный контроллер, но и самые требовательные периферийные устройства (VTX, камера) без необходимости во внешнем BEC.
— 6 аппаратных UART-портов: Рекордное количество для контроллера такого размера позволяет подключать GPS, Smart Audio, Bluetooth, и другую периферию, необходимую для лонг-рейндж полетов.
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD с управлением по SPI в режиме DMA для наложения телеметрии на видео.
— Низкий уровень шумов: Установка танталовых конденсаторов обеспечивает чистое питание гироскопа, что положительно сказывается на стабильности полета.
— FPC-порт для внешних приемников: Наличие FPC-порта позволяет при необходимости подключать внешние приемники FrSky других диапазонов.
— Контактные площадки: Добавлены площадки для управления SmartAudio и камерой, а также PWM-выходы на углах платы.

Технические характеристики
— Модель: R9 MM-FC (OMNIBUS F4 Nano V7)
— MCU: STM32F405
— IMU: ICM20608 (SPI)
— OSD: AB7456 (SPI/DMA, Betaflight OSD)
— Встроенный приемник: R9 MM-FC (900 МГц)
— Количество UART: 6
— Интерфейсы: I2C, FPC (для внешних приемников)
— Питание: 3-6S LiPo (прямое подключение)
— BEC: 5В @ 3А (Step-down)
— Посадочные отверстия: 20 мм

Область применения
— Лонг-рейндж микро-квадрокоптеры (micro long-range drones) классов 3-5 дюймов.
— Компактные FPV-дроны для дальних экспедиций и туризма.
— Миниатюрные самолеты и планеры для полетов на большие расстояния.

Комплектация
— Полетный контроллер FrSky R9 MM-FC (OMNIBUS F4 Nano V7) — 1 шт.

Важные примечания и коммерческое предложение
— Привязка (Binding): Привязка встроенного приемника R9 MM-FC осуществляется по стандартной процедуре для приемников R9 серии с учетом региональной версии (FCC/LBT).
— Настройка в Betaflight: Для корректной работы необходимо в Betaflight Configurator выбрать соответствующую плату и настроить порты.
— Питание: Мощный BEC 3А позволяет питать от контроллера не только полетный контроллер, но и VTX, камеру и другие устройства, что особенно важно для лонг-рейндж сборок.
— Конкретную комплектацию и наличие уточняйте при запросе.
