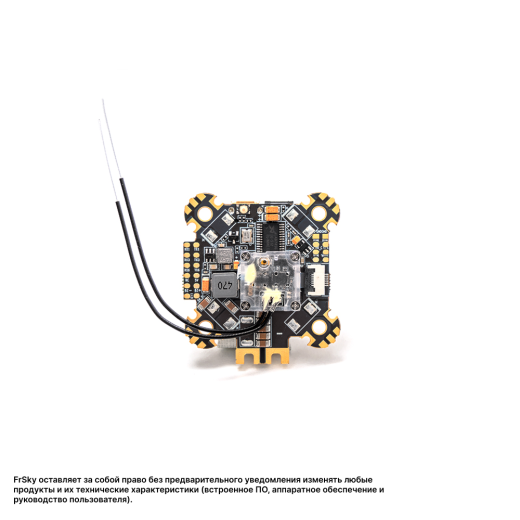

Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Fireworks V2) со встроенным приемником RXSR

Описание "Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Fireworks V2) со встроенным приемником RXSR"

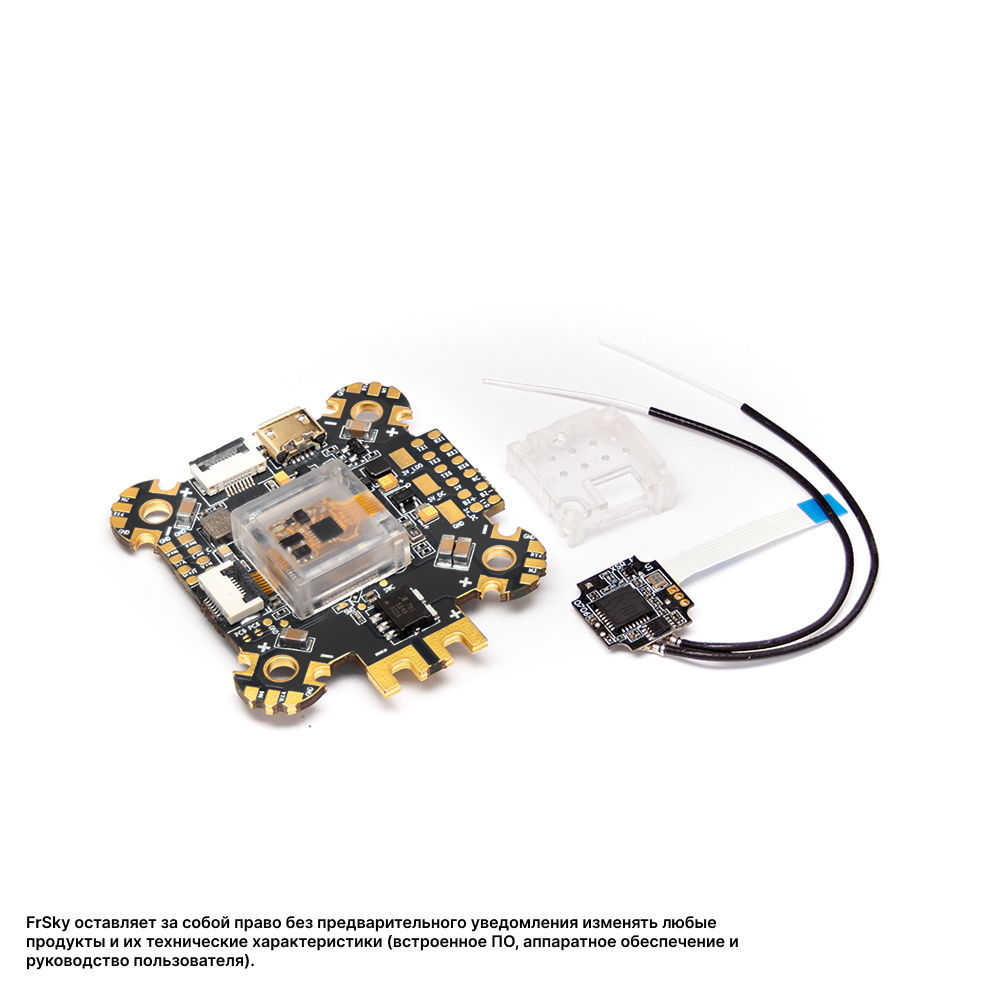

Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Fireworks V2) представляет собой высокоинтегрированное и профессиональное решение для FPV-дронов, созданное на базе успешной архитектуры OMNIBUS F4. Эта модель второго поколения (Fireworks V2) объединяет в себе передовые технологии для обеспечения максимальной производительности и чистоты видеосигнала. Контроллер оснащен мощным процессором STM32F405, высокоскоростным гироскопом ICM20608 (подключение по SPI, поддержка 32k Gyro loop) и встроенным приемником RXSR в защитном корпусе, что избавляет от необходимости во внешнем приемнике. Ключевыми улучшениями стали встроенный датчик тока на эффекте Холла (Hall Current Sensor), профессиональная силовая плата (PDB) с 12-слойной конструкцией PCB (сверхнизкое сопротивление 0.2-0.5 мОм), два мощных BEC (5В и 8В) с LC-фильтром, а также наличие 5 UART-портов. Контроллер поддерживает прямое подключение LiPo 3-6S и имеет все необходимое для построения чистой и мощной FPV-системы.

Общие характеристики
— Тип: Интегрированный полетный контроллер (Flight Controller) со встроенным приемником и PDB
— Модель: FrSky RXSR-FC (OMNIBUS F4 Fireworks V2)
— Посадочные отверстия: 30.5 × 30.5 мм
— Микроконтроллер (MCU): STM32F405
— Датчик (IMU): ICM20608 (подключение по SPI, поддержка 32k Gyro loop); опционально MPU6000
— Барометр: Да (модель не уточнена, но указан в характеристиках)
— OSD-чип: AB7456 (поддержка Betaflight OSD)
— Встроенный приемник: FrSky RXSR (в защитном корпусе)
— Питание: Прямое подключение LiPo 3-6S (до 6S)
— PDB (Power Distribution Board): Встроенная, профессионального уровня, 12-слойная PCB, внутреннее сопротивление 0.2-0.5 мОм
— Датчик тока: Встроенный, на эффекте Холла (Hall Current Sensor)
— BEC:
— 5В / 1А (понижающий преобразователь, Buck)
— 8В / 1А (понижающий преобразователь с LC-фильтром для питания камеры/VTX)
— Количество UART-портов: 5 аппаратных
— Программное обеспечение: Betaflight (поддерживается с версии 3.2 и выше)
— Конструкция: 12-слойная печатная плата, дополнительные конденсаторы для снижения шумов питания
— Назначение: Профессиональное управление FPV-дронами (гоночные, фристайл) с максимальной интеграцией, чистой видеосистемой и точным контролем энергопотребления.

Ключевые особенности
— Интегрированный приемник RXSR: Встроенный приемник FrSky RXSR в защитном корпусе обеспечивает надежный прием сигнала по протоколу ACCST D16 с поддержкой F.Port и инвертированного S.Port, полностью исключая необходимость во внешнем приемнике.
— Высокопроизводительный гироскоп ICM20608 по SPI: Подключение по шине SPI и поддержка режима 32k Gyro loop обеспечивают минимальную задержку и высокую стабильность полета.
— Профессиональная встроенная PDB с датчиком тока: 12-слойная конструкция PCB гарантирует сверхнизкое внутреннее сопротивление (0.2-0.5 мОм), минимизируя потери мощности и нагрев. Встроенный датчик тока на эффекте Холла позволяет точно контролировать потребление дрона.
— Два мощных BEC с LC-фильтром: Наличие стабилизированных выходов 5В и 8В (оба до 1А) позволяет запитывать всю бортовую электронику. Специализированный выход 8В с LC-фильтром обеспечивает идеально чистое питание для камеры и видеопередатчика, исключая помехи в видеосигнале.
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD для наложения телеметрии на видео.
— 5 аппаратных UART-портов: Достаточно для подключения GPS, Bluetooth, Smart Audio, периферии.
— Демпфирование датчика: Гироскоп размещен в демпфирующем боксе (dampening box) для снижения влияния вибраций.
— Возможность установки танталовых конденсаторов: На плате предусмотрены места для установки дополнительных танталовых конденсаторов (приобретаются отдельно) для улучшения фильтрации питания.
— Оптимизированная компоновка: Улучшена ориентация FPC-кабеля гироскопа, добавлены контактные площадки для управления VTX и камерой.

Технические характеристики
— Модель: RXSR-FC (OMNIBUS F4 Fireworks V2)
— MCU: STM32F405
— IMU: ICM20608 (SPI), поддержка 32k gyro loop
— OSD: AB7456 (Betaflight OSD)
— Встроенный приемник: RXSR (поддержка D16, F.Port, инвертированный S.Port)
— Барометр: Да
— Количество UART: 5
— Питание: 3-6S LiPo (прямое подключение)
— PDB: Встроенная, 12-слойная PCB, сопротивление 0.2-0.5 мОм
— Датчик тока: Встроенный, на эффекте Холла
— BEC 1: 5В @ 1А (Buck)
— BEC 2: 8В @ 1А с LC-фильтром (Buck)
— Посадочные отверстия: 30.5 мм

Область применения
— Профессиональные FPV-дроны (гоночные, фристайл).
— Мощные коптеры, требующие точного контроля тока и чистого видео.
— Любые мультироторные системы, где важна интеграция, надежность и высокое качество сборки.

Комплектация
— Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Fireworks V2) — 1 шт.
— (Кабели подключения и дополнительные аксессуары, включая танталовые конденсаторы, могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Привязка (Binding): Привязка встроенного приемника RXSR осуществляется по стандартной процедуре для приемников X-серии в режиме D16.
— Настройка в Betaflight: Для корректной работы необходимо в Betaflight Configurator выбрать соответствующую плату и настроить порты для приемника (UART для F.Port/SBUS) и других устройств.
— Танталовые конденсаторы: Места на плате для установки дополнительных конденсаторов позволяют улучшить фильтрацию питания при использовании особо мощных регуляторов или в условиях высоких нагрузок.
— Конкретную комплектацию и наличие уточняйте при запросе.
