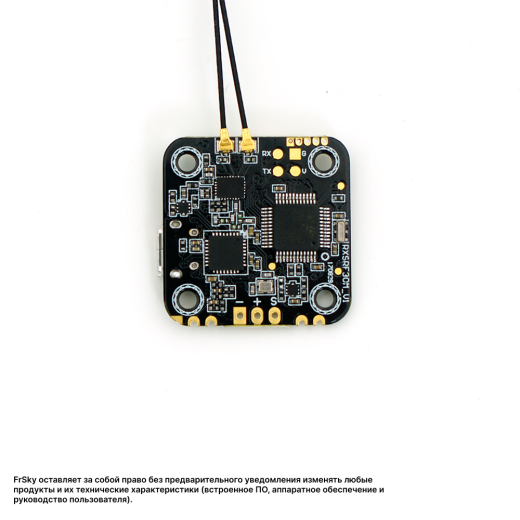

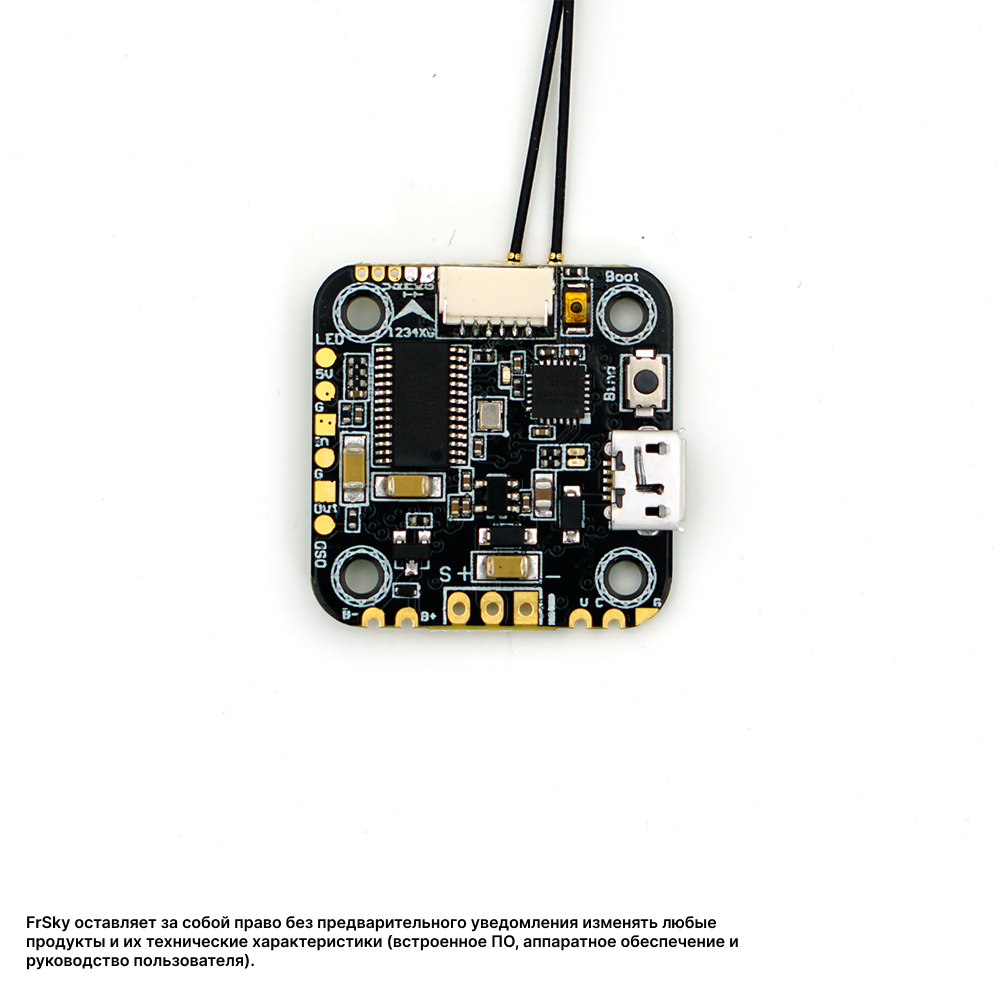

Полетный контроллер FrSky RXSRF3OM со встроенным приемником R-XSR

Описание "Полетный контроллер FrSky RXSRF3OM со встроенным приемником R-XSR"

Полетный контроллер FrSky RXSRF3OM представляет собой компактное и полностью интегрированное решение для микро-квадрокоптеров и других миниатюрных летательных аппаратов. Устройство объединяет в себе мощный 32-битный процессор STM32F303, высокоточный 6-осевой датчик MPU6050 (гироскоп/акселерометр) и популярный ультраминиатюрный приемник R-XSR, работающий по протоколу ACCST D16. Это избавляет от необходимости устанавливать отдельный приемник, экономя место и упрощая сборку. RXSRF3OM имеет стандартные отверстия для монтажа 20×20 мм, что делает его идеальным для аккуратной установки в микродроны. Контроллер поддерживает интеграцию с Betaflight OSD и телеметрию через Smart Port, а также позволяет осуществлять беспроводную настройку PID-параметров непосредственно с совместимого передатчика FrSky через Lua-скрипт FC.lua.

Общие характеристики
— Тип: Интегрированный полетный контроллер (Flight Controller) со встроенным приемником
— Модель: FrSky RXSRF3OM
— Размеры (Д×Ш×В): 27.4 × 27.4 × 5.6 мм
— Посадочные отверстия: 20 мм (расстояние между отверстиями), диаметр 2.5 мм
— Вес: 4.5 г
— Рабочее напряжение: 3.5 – 12 В DC
— Потребляемый ток: 150 мА при 5 В
— Микроконтроллер (MCU): STM32F303 (CPU)
— Датчик (IMU): MPU6050 (3-осевой акселерометр, 3-осевой гироскоп)
— Встроенный приемник: R-XSR (поддержка ACCST D16, 16 каналов)
— Выходной сигнал: SBUS (16CH, CH8 – RSSI)
— Интерфейсы: Smart Port (S.Port), OSD (для наложения телеметрии)
— Назначение: Управление микро- и мини-квадрокоптерами, а также другими небольшими летательными аппаратами, с полностью интегрированной системой приема и управления.

Ключевые особенности
— Полностью интегрированная конструкция: Объединяет полетный контроллер на базе STM32F303 и ультраминиатюрный приемник R-XSR в одной компактной плате, что значительно экономит место и упрощает монтаж.
— Компактный размер и стандартное крепление: Плата размером 27.4 мм с отверстиями 20×20 мм идеально подходит для установки в микро-квадрокоптеры и другие миниатюрные рамы.
— Поддержка OSD (On-Screen Display): Интеграция с Betaflight OSD позволяет настраивать и отображать телеметрическую информацию (напряжение, ток, RSSI, пилотажные данные) непосредственно на видеоизображении.
— Smart Port (S.Port): Поддержка полнодуплексного цифрового интерфейса S.Port обеспечивает передачу всех телеметрических данных на совместимый передатчик.
— Высокопроизводительный процессор: STM32F303 обеспечивает быструю обработку данных и поддержку современных алгоритмов полета (на базе Betaflight).
— Встроенный датчик MPU6050: Обеспечивает точную стабилизацию и отслеживание положения в пространстве.
— Беспроводная настройка PID: Поддержка Lua-скрипта FC.lua позволяет изменять PID-параметры и другие настройки непосредственно с передатчика FrSky (Taranis, Horus) без подключения к компьютеру.
— 16 каналов SBUS: Выход SBUS с возможностью получения RSSI на 8-м канале для удобного контроля уровня сигнала.
— Простая привязка: Процесс привязки (binding) к передатчику аналогичен стандартным приемникам R-XSR и подробно описан в инструкции.

Технические характеристики
— Модель: RXSRF3OM
— Микроконтроллер: STM32F303
— Датчик: MPU6050 (гироскоп + акселерометр)
— Встроенный приемник: R-XSR (ACCST D16)
— Выход: SBUS (16CH, CH8 – RSSI)
— Интерфейсы: Smart Port (S.Port), OSD
— Поддерживаемое ПО: Betaflight / Cleanflight (на базе Betaflight)
— Совместимость с передатчиками: FrSky Taranis X9D/X9D Plus, Taranis Q X7/X7S, Horus X10/X10S/X12S, модуль XJT в режиме D16

Область применения
— Микро-квадрокоптеры и мини-дроны (гоночные, фристайл, туристические).
— Миниатюрные самолеты и планеры.
— Любые летательные аппараты, где важна компактность и малый вес.

Комплектация
— Полетный контроллер FrSky RXSRF3OM — 1 шт.

Важные примечания и коммерческое предложение
— Программное обеспечение: Для настройки контроллера используется Betaflight Configurator. Необходимо выбрать плату "FrSky F3" для обновления прошивки. Актуальные версии прошивок доступны на сайте FrSky.
— Привязка: Перед использованием необходимо выполнить процедуру привязки (binding) к вашему передатчику в режиме D16.
— Настройка портов: Для корректной работы приемника в Betaflight необходимо настроить UART2 как последовательный порт для приемника (Serial Rx), выбрать режим приемника RX_SERIAL и протокол SBUS.
— Питание: Входное напряжение на контроллере должно соответствовать напряжению, подаваемому на пищалку (Beeper) и светодиодную ленту (LED Belt). Убедитесь, что внешние устройства рассчитаны на это напряжение.
— Конкретную комплектацию и наличие уточняйте при запросе.
