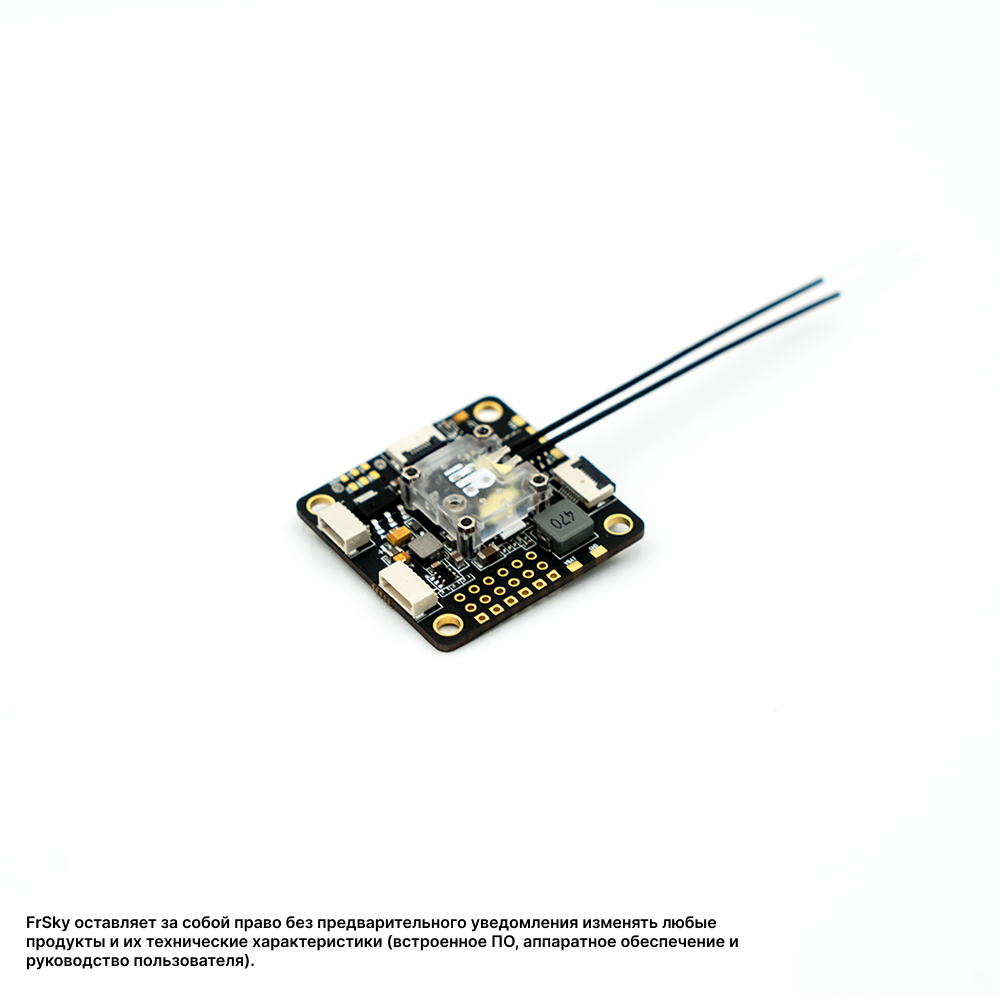

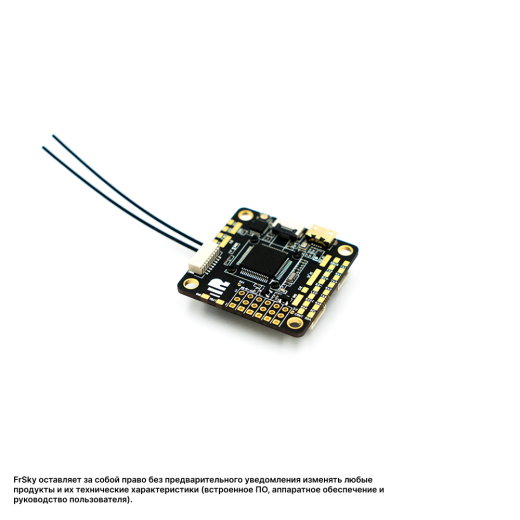

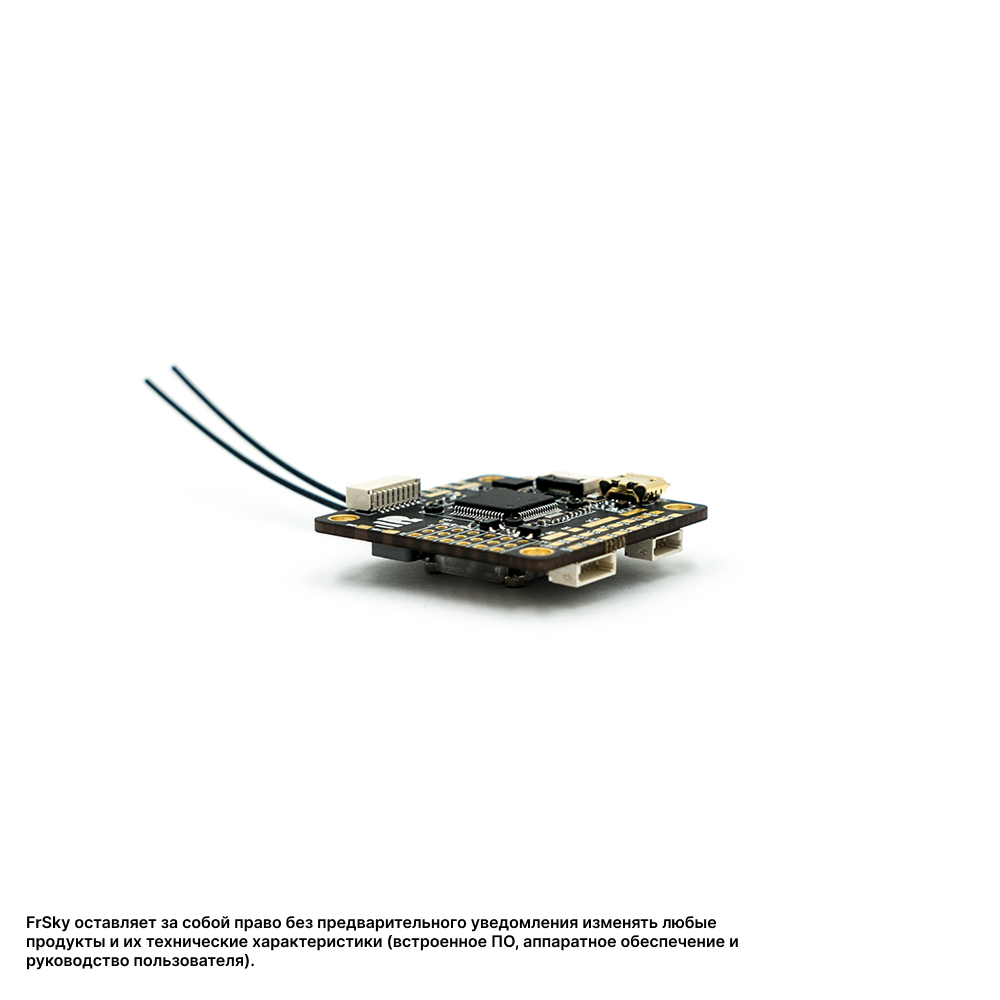

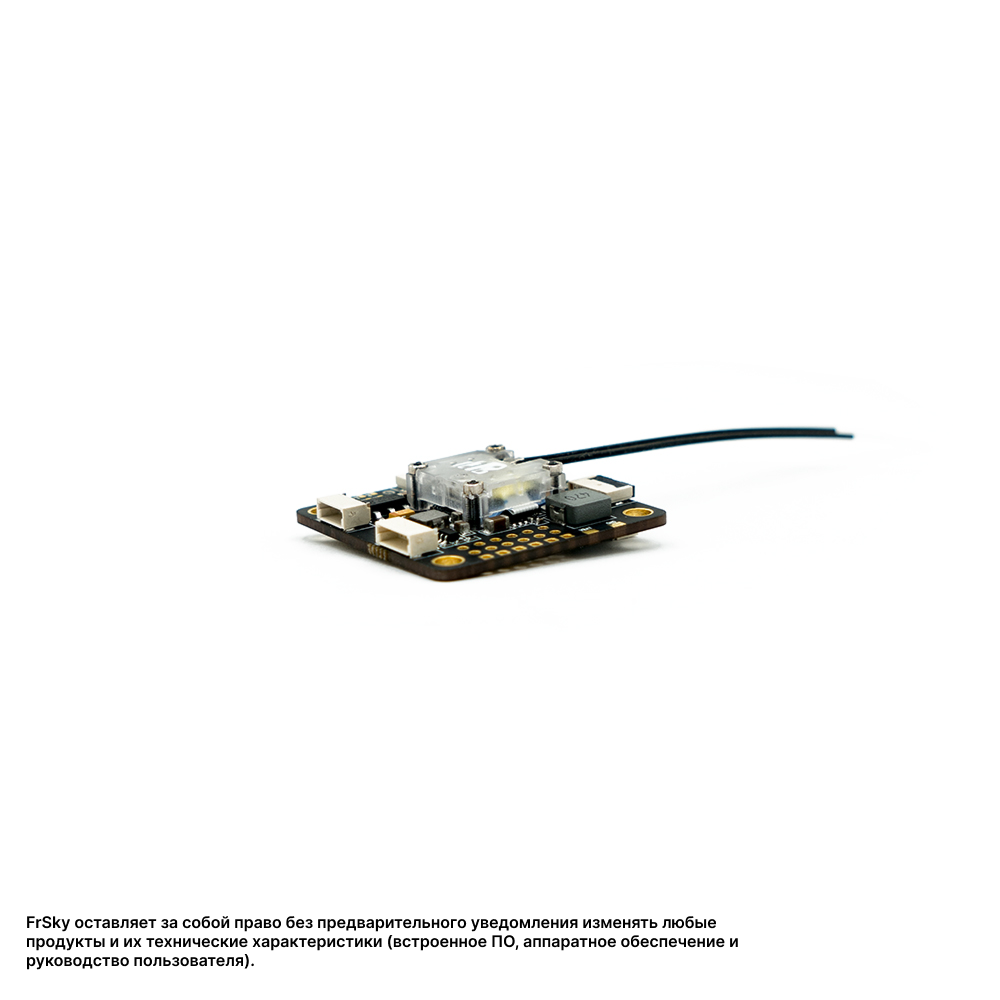

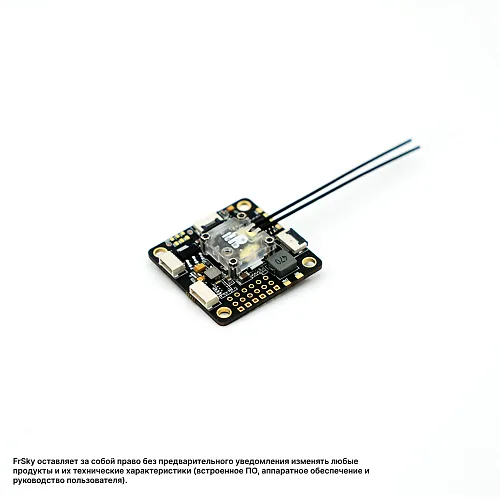

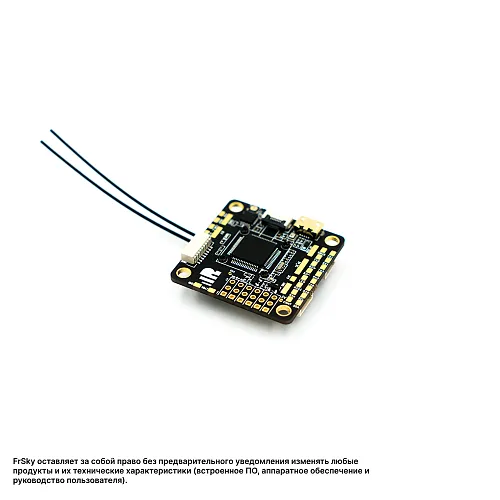

Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 V6) со встроенным приемником RXSR

Описание "Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 V6) со встроенным приемником RXSR"

Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 V6) представляет собой мощное и функционально насыщенное решение для FPV-дронов и других мультироторных летательных аппаратов. Эта модель объединяет в себе высокопроизводительный процессор STM32F405, надежный гироскоп MPU6000, подключенный по шине SPI для максимальной скорости, и популярный приемник RXSR, размещенный в защитном корпусе прямо на плате. Это избавляет от необходимости установки отдельного приемника, упрощая сборку и повышая надежность. Контроллер оснащен барометром BMP280, чипом OSD AB7456 для отображения телеметрии (Betaflight OSD), 5 аппаратными UART-портами и поддерживает прямое подключение LiPo батарей 3-6S. Наличие двух мощных BEC (5В и 8В, каждый до 1А) со встроенным LC-фильтром для питания камеры и видеопередатчика делает его идеальной основой для чистого и стабильного FPV-сборки.

Общие характеристики
— Тип: Интегрированный полетный контроллер (Flight Controller) со встроенным приемником
— Модель: FrSky RXSR-FC (OMNIBUS F4 V6)
— Посадочные отверстия: 30.5 × 30.5 мм (стандарт для полетных контроллеров)
— Микроконтроллер (MCU): STM32F405
— Датчик (IMU): MPU6000 (подключение по SPI)
— Барометр: BMP280
— OSD-чип: AB7456 (поддержка Betaflight OSD)
— Встроенный приемник: FrSky RXSR (в защитном корпусе)
— Питание: Прямое подключение LiPo 3-6S (11.1 – 25.2 В)
— BEC:
— 5В / 1А (понижающий преобразователь, Buck)
— 8В / 1А (понижающий преобразователь с LC-фильтром для питания камеры/VTX)
— Количество UART-портов: 5 аппаратных
— Программное обеспечение: Betaflight (поддерживается с версии 3.2 и выше)
— Назначение: Управление FPV-дронами и другими мультироторными летательными аппаратами, требующими высокой производительности и чистой видеосистемы.

Ключевые особенности
— Интегрированный приемник RXSR: Встроенный приемник FrSky RXSR в защитном корпусе обеспечивает надежный прием сигнала по протоколу ACCST D16 и избавляет от необходимости в отдельном приемнике, экономя место и упрощая монтаж.
— Мощный процессор STM32F405: Обеспечивает высокую производительность для сложных алгоритмов полета и обработки данных с датчиков.
— Гироскоп MPU6000 по SPI: Подключение гироскопа по высокоскоростной шине SPI гарантирует минимальную задержку и стабильную работу.
— Встроенный барометр BMP280: Позволяет реализовать функции удержания высоты (Altitude Hold) и другие режимы, зависящие от барометрических данных.
— Два мощных BEC со встроенным LC-фильтром: Наличие стабилизированных выходов 5В и 8В (оба до 1А) позволяет запитывать полетный контроллер, приемник и всю бортовую электронику напрямую от батареи. Наличие LC-фильтра на выходе 8В обеспечивает чистое питание для камеры и видеопередатчика, минимизируя помехи в видеосигнале (шумы, полосы).
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD позволяет настраивать и отображать на видео ключевые телеметрические параметры (напряжение, ток, RSSI, искусственный горизонт и др.) без необходимости в отдельном OSD-модуле.
— 5 аппаратных UART-портов: Достаточное количество портов для подключения GPS, Bluetooth, Smart Audio и других периферийных устройств.
— Прямое подключение питания 3-6S: Возможность подключения батарей напрямую без использования внешнего BEC или регулятора питания.
— Дополнительная фильтрация питания: Установлены дополнительные конденсаторы для снижения шумов в цепях питания гироскопа.

Технические характеристики
— Модель: RXSR-FC (OMNIBUS F4 V6)
— MCU: STM32F405
— IMU: MPU6000 (SPI)
— Барометр: BMP280
— OSD: AB7456 (Betaflight OSD)
— Встроенный приемник: RXSR (поддержка ACCST D16, F.Port, инвертированный S.Port)
— Количество UART: 5
— Питание: 3-6S LiPo (7-26В)
— BEC 1: 5В @ 1А (Buck)
— BEC 2: 8В @ 1А с LC-фильтром (Buck)
— Прошивка: Betaflight (поддерживается с версии 3.2)
— Посадочные отверстия: 30.5 мм

Область применения
— FPV-дроны (гоночные, фристайл, туристические).
— Мини- и микро-коптеры.
— Любые мультироторные системы, где требуются высокая производительность, чистое видео и наличие барометра.

Комплектация
— Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 V6) — 1 шт.
— (Кабели подключения и дополнительные аксессуары могут поставляться отдельно — рекомендуется уточнять при заказе)

Важные примечания и коммерческое предложение
— Привязка (Binding): Для привязки встроенного приемника RXSR к передатчику необходимо следовать стандартной процедуре для приемников X-серии в режиме D16. Инструкция приведена в руководстве.
— Настройка в Betaflight: Для корректной работы необходимо в Betaflight Configurator выбрать соответствующую плату и настроить порты для приемника (обычно UART для SBUS/F.Port).
— Диагностика светодиодов: На приемнике RXSR есть светодиоды (красный/зеленый), индицирующие статус привязки и наличие сигнала.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие контроллера и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
