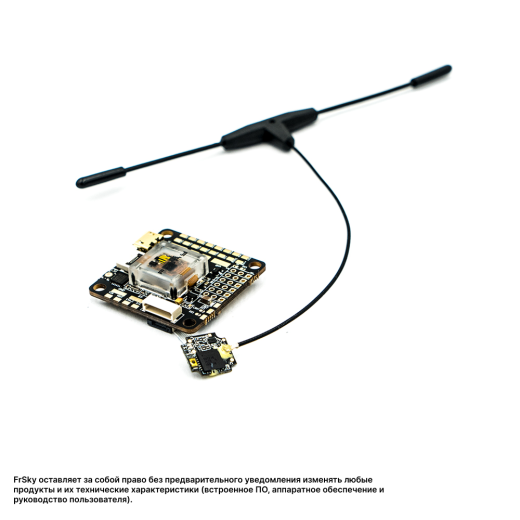

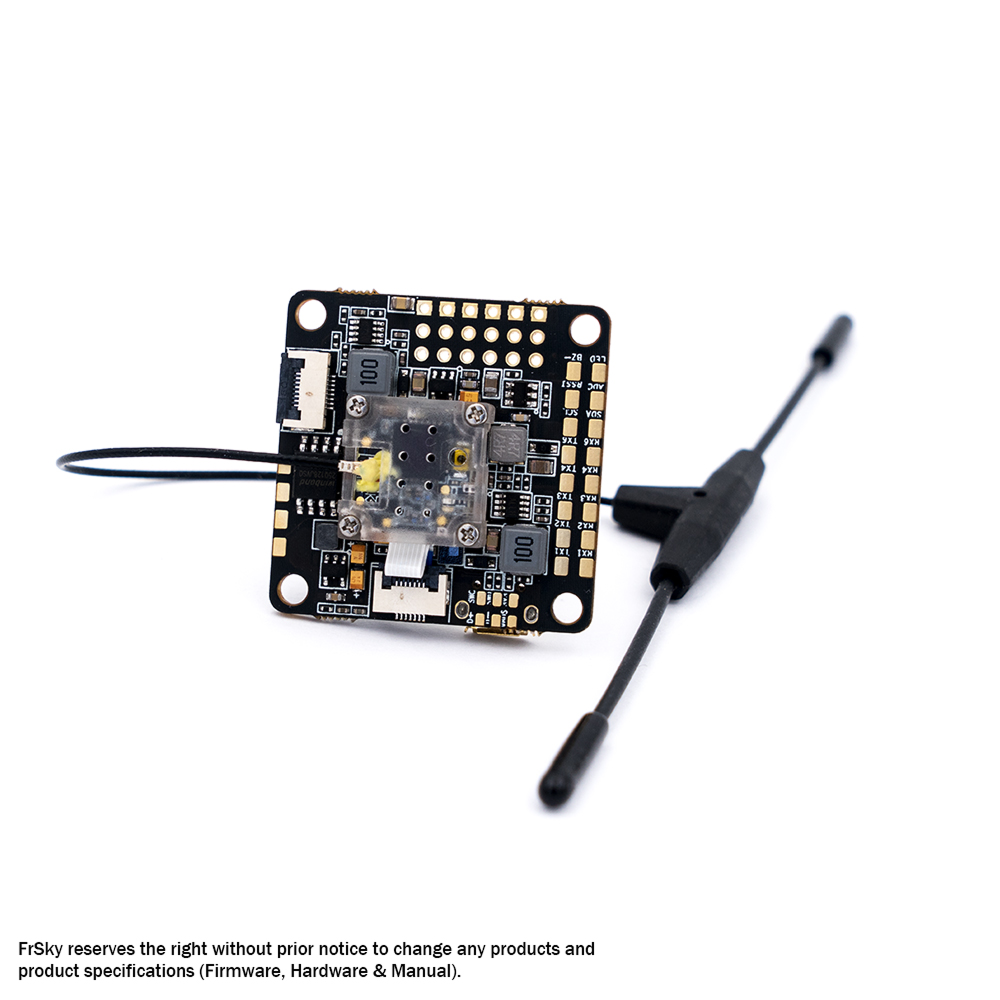

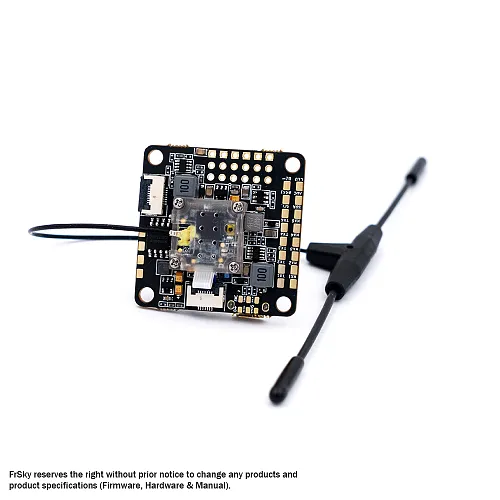

Полетный контроллер FrSky R9 MM-FC (OMNINXT F7) со встроенным дальнобойным приемником R9 MM

Описание "Полетный контроллер FrSky R9 MM-FC (OMNINXT F7) со встроенным дальнобойным приемником R9 MM"

Полетный контроллер FrSky R9 MM-FC (OMNINXT F7) представляет собой специализированное флагманское решение, разработанное на основе архитектуры NXT для FPV-дронов, ориентированных на максимальную дальность полета (long-range). Эта модель объединяет в себе мощнейший 32-битный процессор STM32F7, уникальную двухгироскопическую систему (MPU6000 + ICM20608) и встроенный дальнобойный приемник R9 MM, работающий в диапазоне 900 МГц. Благодаря этому, пилоты получают непревзойденную производительность полета, стабильность на экстремальных дистанциях и чистоту видеосигнала. Контроллер оснащен двумя BEC (5В и 8В) с LC-фильтром, интегрированным OSD, 6 UART-портами и продуманной компоновкой для подключения 4-в-1 ESC. R9 MM-FC (OMNINXT F7) является идеальным выбором для построения самых мощных и дальнобойных FPV-систем.

Общие характеристики
— Тип: Интегрированный полетный контроллер (Flight Controller) со встроенным дальнобойным приемником
— Модель: FrSky R9 MM-FC (OMNINXT F7)
— Архитектура: NXT (новое поколение)
— Посадочные отверстия: 30.5 × 30.5 мм
— Микроконтроллер (MCU): STM32F7
— Гироскопы:
— Gyro #1: MPU6000 (до 8 кГц)
— Gyro #2: ICM20608 (до 32 кГц) в демпфирующем боксе
— OSD-чип: AB7456 (поддержка Betaflight OSD, управление по SPI в режиме DMA)
— Встроенный приемник: FrSky R9 MM (900 МГц, поддержка ACCST/ACCESS) в защитном корпусе
— Питание: Прямое подключение LiPo 3-6S
— BEC:
— 5В / 1А (понижающий преобразователь, Buck)
— 8В / 1А (понижающий преобразователь с LC-фильтром для питания камеры/VTX)
— 3.3В / 200 мА
— Количество UART-портов: 6 аппаратных
— Программное обеспечение: Betaflight (поддерживается)
— Назначение: Профессиональное управление FPV-дронами для лонг-рейндж полетов, требующих максимальной дальности связи, производительности и чистоты видеосигнала.

Ключевые особенности
— Встроенный дальнобойный приемник R9 MM: Интегрированный 900 МГц приемник R9 MM обеспечивает уверенную связь на дистанциях, недоступных для систем 2.4 ГГц, что критически важно для лонг-рейндж полетов. Приемник размещен в защитном корпусе.
— Мощный процессор STM32F7: Обеспечивает высочайшую производительность для сложных алгоритмов фильтрации и обработки данных с двух гироскопов.
— Уникальная двухгироскопическая система: Наличие двух гироскопов (MPU6000 и ICM20608) с разными частотами опроса (до 32 кГц) позволяет добиться максимальной точности, стабильности и резервирования.
— Два мощных BEC с LC-фильтром: Стабилизированные выходы 5В и 8В (до 1А) для питания всей электроники. Специализированный выход 8В с LC-фильтром гарантирует идеально чистое питание для камеры и видеопередатчика, что особенно важно для качественной картинки на больших расстояниях.
— 6 аппаратных UART-портов: Максимальная гибкость для подключения GPS, Smart Audio, Bluetooth и другой периферии.
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD с управлением по SPI в режиме DMA для наложения телеметрии.
— Удобное подключение ESC: Специализированный порт (SH1.0 8P) для простого подключения 4-в-1 ESC.
— Продуманная конструкция: Демпфирующий бокс для гироскопов, дополнительные конденсаторы для снижения шумов питания.

Технические характеристики
— Модель: R9 MM-FC (OMNINXT F7)
— MCU: STM32F7
— Гироскоп 1: MPU6000 (SPI, до 8 кГц)
— Гироскоп 2: ICM20608 (SPI, до 32 кГц)
— OSD: AB7456 (SPI/DMA, Betaflight OSD)
— Встроенный приемник: R9 MM (900 МГц)
— Количество UART: 6
— Питание: 3-6S LiPo (прямое подключение)
— BEC 5В: 5В @ 1А (Buck)
— BEC 8В: 8В @ 1А с LC-фильтром (Buck)
— BEC 3.3В: 3.3В @ 200 мА
— Посадочные отверстия: 30.5 мм

Область применения
— Лонг-рейндж FPV-дроны (дальние полеты).
— Профессиональные гоночные и фристайл-дроны, где требуется высокая производительность.
— Экспедиционные и исследовательские дроны.

Комплектация
— Полетный контроллер FrSky R9 MM-FC (OMNINXT F7) — 1 шт.

Важные примечания и коммерческое предложение
— Настройка: Для корректной работы двух гироскопов и выбора частоты опроса требуется соответствующая настройка в Betaflight.
— Привязка: Привязка встроенного приемника R9 MM осуществляется по стандартной процедуре для приемников R9 серии с учетом региональной версии (FCC/LBT).
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие контроллера и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
