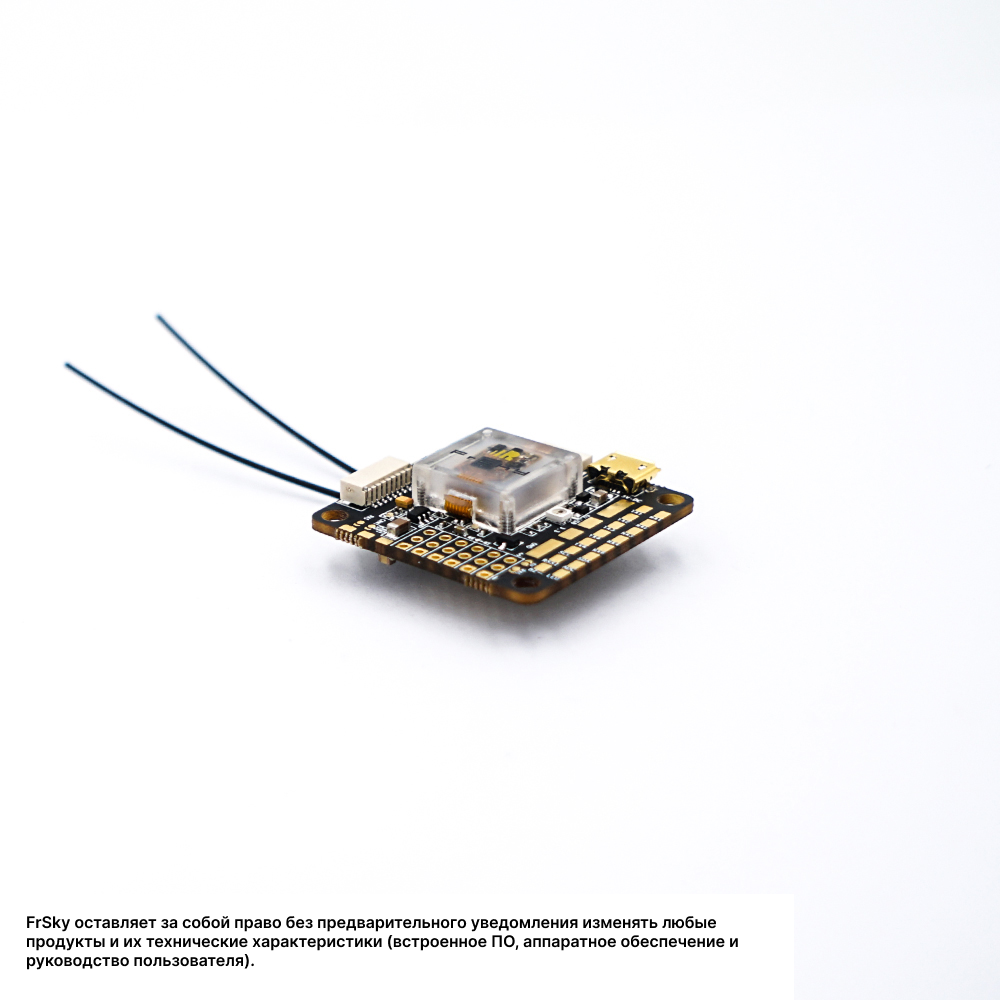

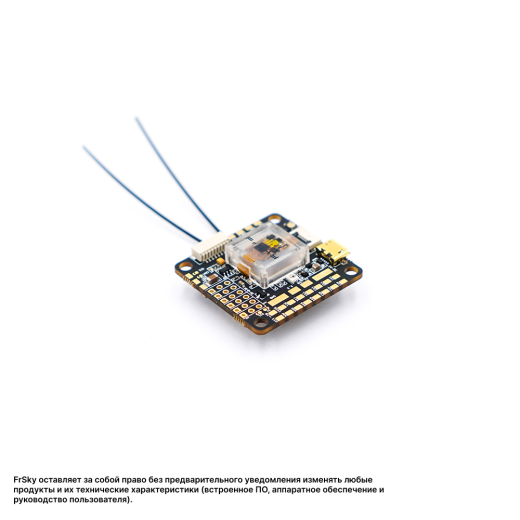

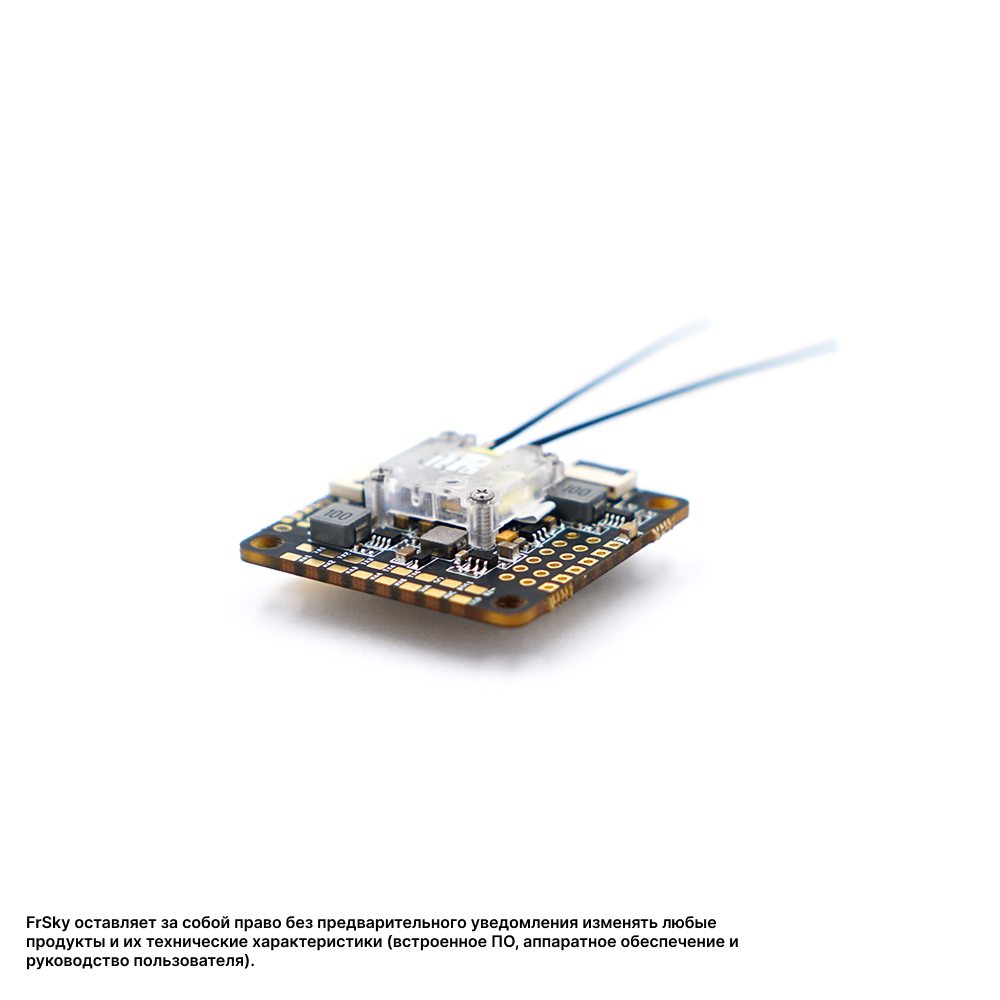

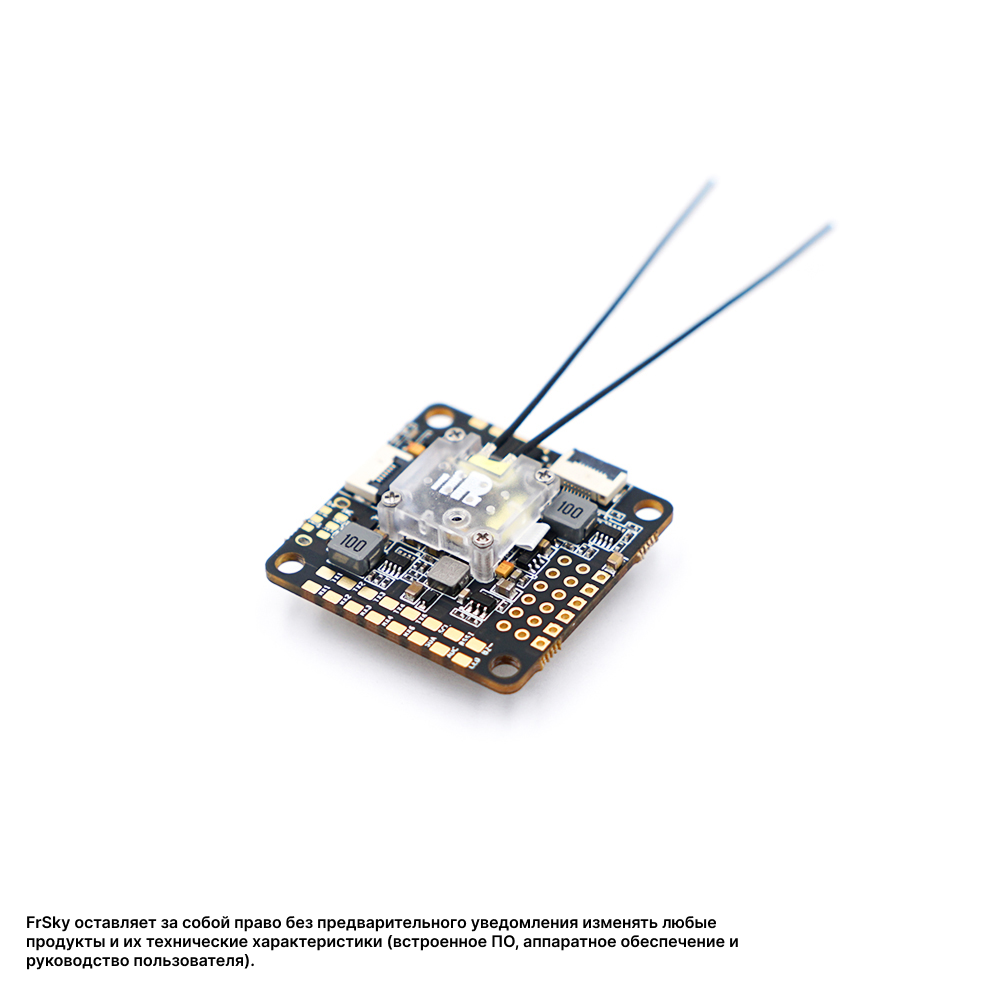

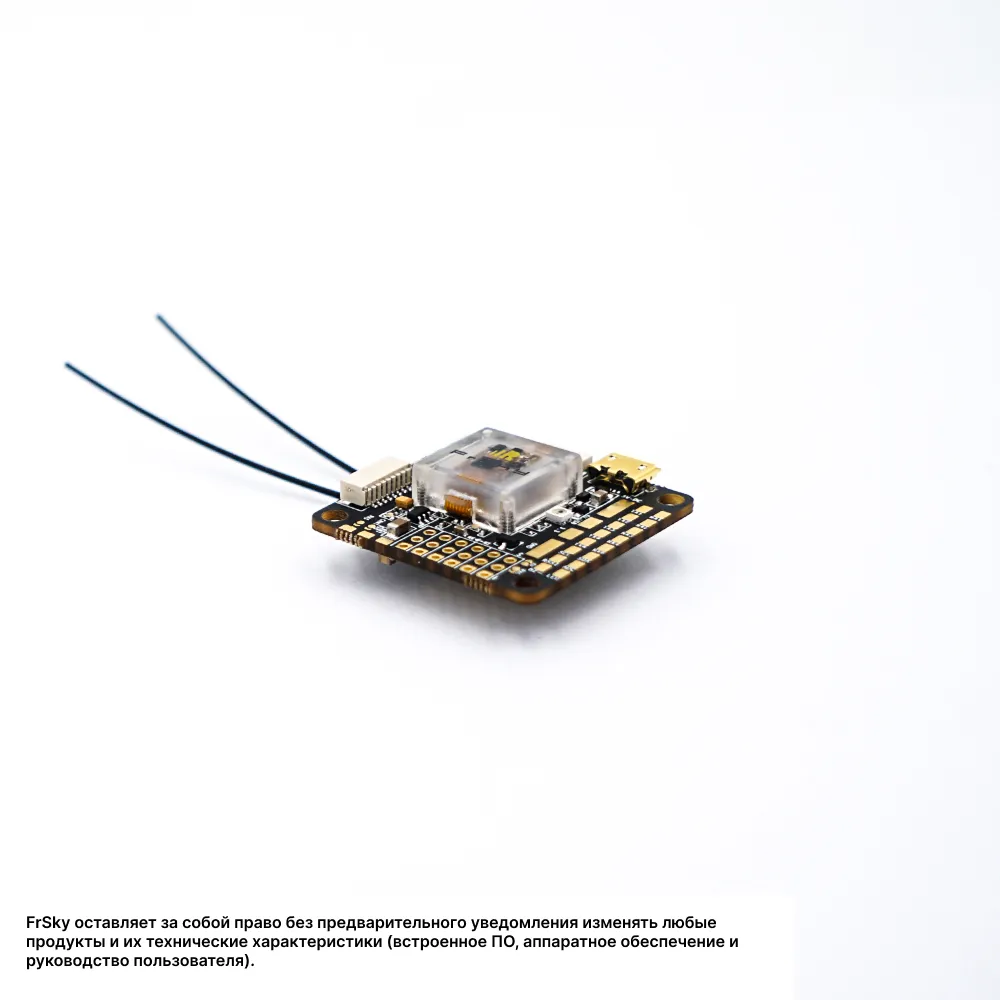

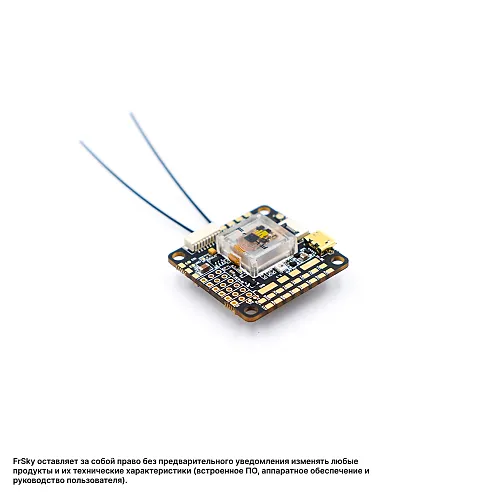

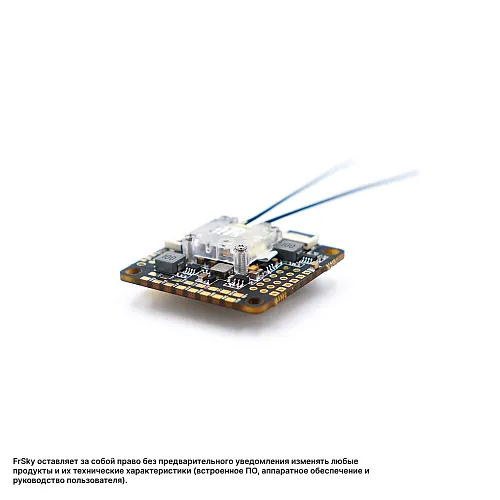

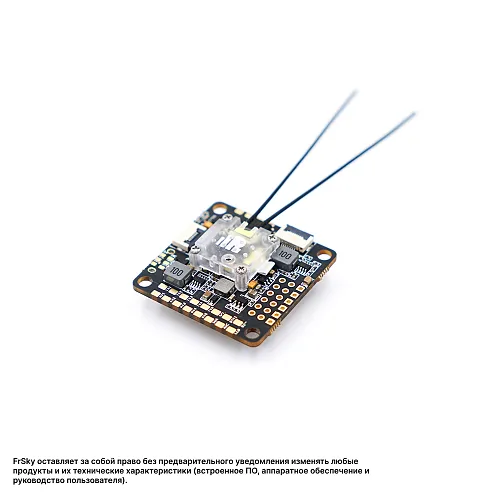

Полетный контроллер FrSky RXSR-FC (OMNINXT F7) со встроенным приемником RXSR

Описание "Полетный контроллер FrSky RXSR-FC (OMNINXT F7) со встроенным приемником RXSR"

Полетный контроллер FrSky RXSR-FC (OMNINXT F7) представляет собой флагманское решение, разработанное на основе новой архитектуры NXT для самых требовательных FPV-пилотов. Эта модель объединяет в себе мощнейший 32-битный процессор STM32F7 и уникальную двухгироскопическую систему (MPU6000 + ICM20608), что обеспечивает непревзойденную производительность и стабильность полета, включая поддержку 32k Gyro loop. Контроллер оснащен встроенным приемником RXSR в защитном корпусе, двумя BEC (5В и 8В) с LC-фильтром для чистейшего питания видеоаппаратуры, интегрированным OSD на чипе AB7456 и 6 аппаратными UART-портами. Благодаря продуманной компоновке и разъему для подключения 4-в-1 ESC, OMNINXT F7 идеально подходит для создания самых мощных и технологичных FPV-дронов.

Общие характеристики
— Тип: Интегрированный полетный контроллер (Flight Controller) со встроенным приемником
— Модель: FrSky RXSR-FC (OMNINXT F7)
— Архитектура: NXT (новое поколение)
— Посадочные отверстия: 30.5 × 30.5 мм
— Микроконтроллер (MCU): STM32F7
— Гироскопы:
— Gyro #1: MPU6000 (до 8 кГц)
— Gyro #2: ICM20608 (до 32 кГц) в демпфирующем боксе
— OSD-чип: AB7456 (поддержка Betaflight OSD, управление по SPI в режиме DMA)
— Встроенный приемник: FrSky RXSR (в защитном корпусе)
— Питание: Прямое подключение LiPo 3-6S
— BEC:
— 5В / 1А (понижающий преобразователь, Buck)
— 8В / 1А (понижающий преобразователь с LC-фильтром для питания камеры/VTX)
— 3.3В / 200 мА
— Количество UART-портов: 6 аппаратных
— Программное обеспечение: Betaflight (поддерживается)
— Назначение: Профессиональное управление FPV-дронами высшего класса, требующими максимальной производительности, стабильности и чистоты видеосигнала.

Ключевые особенности
— Мощный процессор STM32F7: Обеспечивает высочайшую производительность для сложных алгоритмов фильтрации и обработки данных с двух гироскопов.
— Уникальная двухгироскопическая система: Наличие двух гироскопов (MPU6000 и ICM20608) с разными частотами опроса (до 32 кГц) позволяет добиться максимальной точности и стабильности, а также создавать резервную систему или использовать показания для разных задач.
— Интегрированный приемник RXSR: Встроенный приемник FrSky RXSR с поддержкой F.Port и инвертированного S.Port обеспечивает надежную связь и чистую проводку.
— Два мощных BEC с LC-фильтром: Стабилизированные выходы 5В и 8В (до 1А) для питания всей электроники. Специализированный выход 8В с LC-фильтром гарантирует идеально чистое питание для камеры и видеопередатчика, полностью исключая помехи в видеосигнале.
— 6 аппаратных UART-портов: Максимальная гибкость для подключения GPS, Smart Audio, Bluetooth, TBS Crossfire и другой периферии.
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD с управлением по SPI в режиме DMA для быстрого и стабильного наложения телеметрии.
— Удобное подключение ESC: Специализированный порт (SH1.0 8P) для простого подключения 4-в-1 ESC. Также предусмотрены контактные площадки для подключения отдельных ESC.
— Продуманная конструкция: Демпфирующий бокс для гироскопов, дополнительные конденсаторы для снижения шумов питания, контактные площадки для управления VTX и камерой.

Технические характеристики
— Модель: RXSR-FC (OMNINXT F7)
— MCU: STM32F7
— Гироскоп 1: MPU6000 (SPI, до 8 кГц)
— Гироскоп 2: ICM20608 (SPI, до 32 кГц)
— OSD: AB7456 (SPI/DMA, Betaflight OSD)
— Встроенный приемник: RXSR (поддержка D16, F.Port, инвертированный S.Port)
— Количество UART: 6
— Питание: 3-6S LiPo (прямое подключение)
— BEC 5В: 5В @ 1А (Buck)
— BEC 8В: 8В @ 1А с LC-фильтром (Buck)
— BEC 3.3В: 3.3В @ 200 мА
— Посадочные отверстия: 30.5 мм

Область применения
— Профессиональные FPV-дроны высшего класса (гоночные, фристайл).
— Мощные коптеры, требующие максимальной производительности и чистого видео.
— Экспериментальные и исследовательские проекты.

Комплектация
— Полетный контроллер FrSky RXSR-FC (OMNINXT F7) — 1 шт.

Важные примечания и коммерческое предложение
— Настройка: Для корректной работы двух гироскопов и выбора частоты опроса требуется соответствующая настройка в Betaflight.
— Привязка: Привязка встроенного приемника RXSR осуществляется по стандартной процедуре для приемников X-серии в режиме D16.
— Конкретную комплектацию и наличие уточняйте при запросе.
