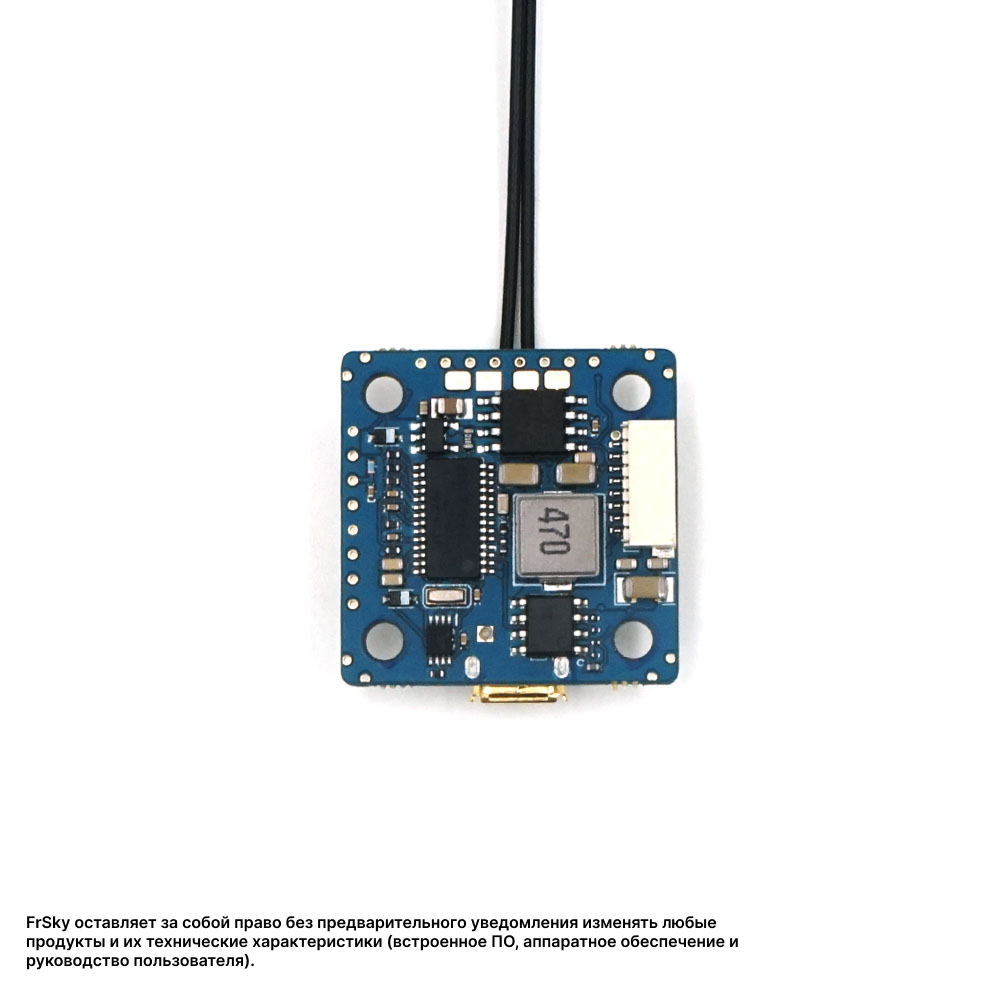

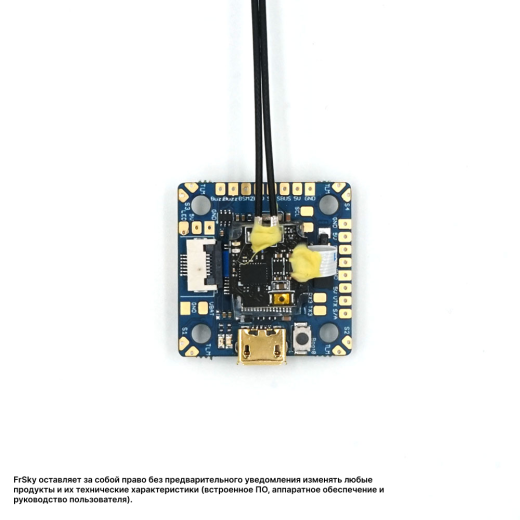

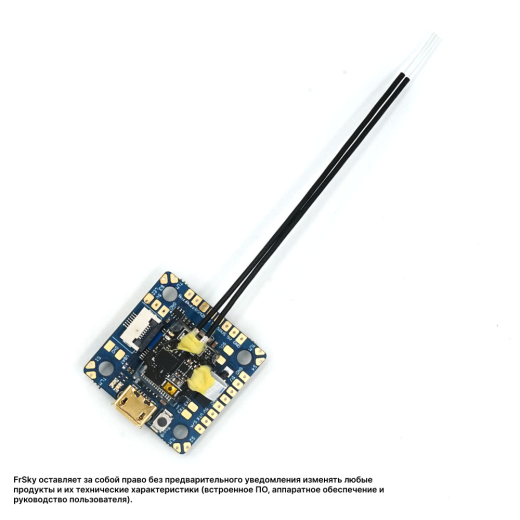

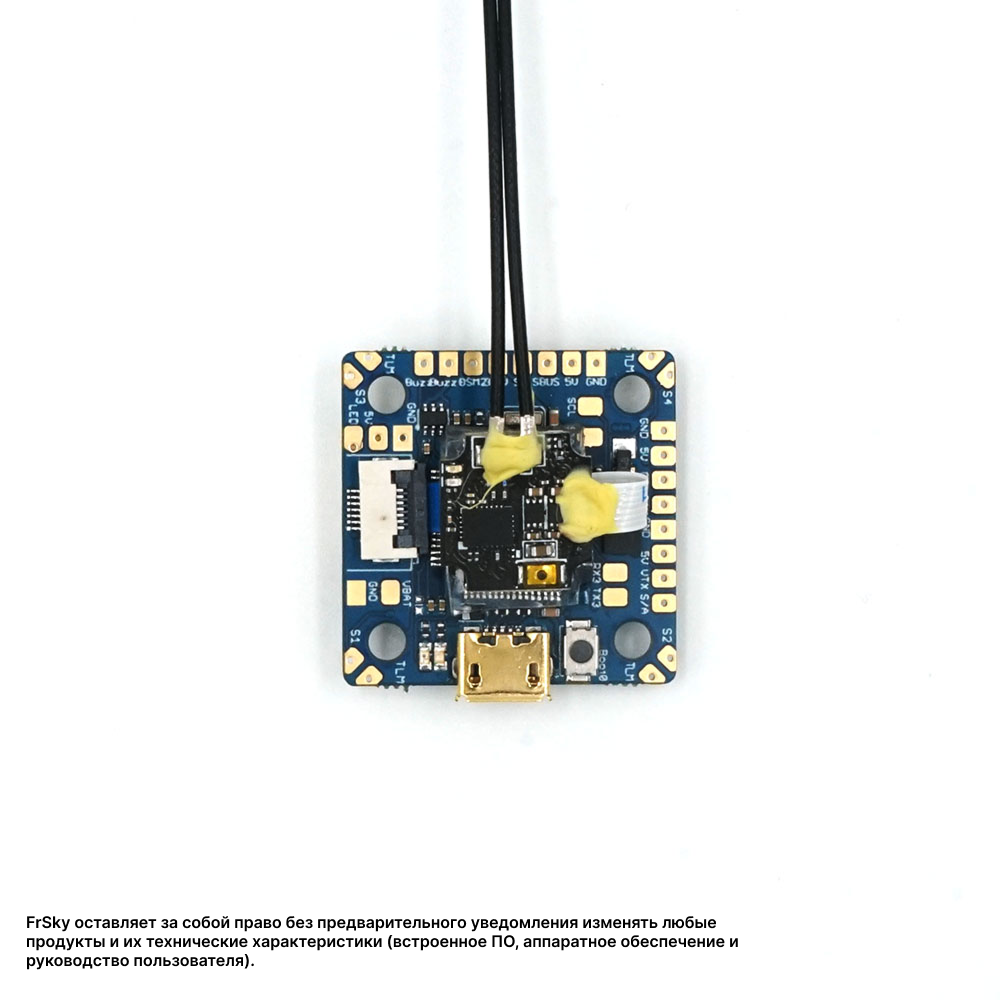

Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Nano V7) со встроенным приемником RXSR

Описание "Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Nano V7) со встроенным приемником RXSR"

Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Nano V7) представляет собой ультракомпактное и высокоинтегрированное решение, специально разработанное для сборки микро-квадрокоптеров с безупречной компоновкой и минимальным весом. Эта модель объединяет в себе мощный 32-битный процессор STM32F405, высокоскоростной гироскоп ICM20608 (подключение по SPI, поддержка 32k Gyro loop) и встроенный приемник RXSR-FC, что полностью исключает необходимость во внешнем приемнике и лишних проводах. Контроллер имеет стандартные посадочные отверстия 20×20 мм, что делает его идеальным для установки в микро-рамы. Несмотря на компактные размеры, Nano V7 оснащен 6 аппаратными UART-портами, портом I2C, мощным BEC 5В / 3А для питания всей электроники, интегрированным OSD на чипе AB7456 и танталовыми конденсаторами для чистейшего сигнала гироскопа. RXSR-FC (OMNIBUS F4 Nano V7) является идеальным выбором для построения самых компактных и мощных FPV-дронов.

Общие характеристики
— Тип: Ультракомпактный интегрированный полетный контроллер (Flight Controller) со встроенным приемником
— Модель: FrSky RXSR-FC (OMNIBUS F4 Nano V7)
— Посадочные отверстия: 20 × 20 мм (для микро-рамы)
— Микроконтроллер (MCU): STM32F405
— Датчик (IMU): ICM20608 (подключение по SPI, поддержка 32k Gyro loop)
— OSD-чип: AB7456 (поддержка Betaflight OSD, управление по SPI в режиме DMA)
— Встроенный приемник: FrSky RXSR-FC (2.4 ГГц, встроенный)
— Питание: Прямое подключение LiPo 3-6S
— BEC: 5В / 3А (понижающий преобразователь, Step-down)
— Количество UART-портов: 6 аппаратных
— Дополнительные интерфейсы: I2C порт
— Программное обеспечение: Betaflight (поддерживается с версии 3.2 и выше)
— Конструкция: Танталовые конденсаторы для снижения шумов питания гироскопа, контактные площадки на углах для PWM-выходов
— Назначение: Управление микро-квадрокоптерами и другими миниатюрными летательными аппаратами, где требуется максимальная интеграция, компактность и производительность.

Ключевые особенности
— Ультракомпактный размер и стандартное крепление 20×20 мм: Идеально подходит для установки в микро-рамы, обеспечивая аккуратную и чистую сборку.
— Интегрированный приемник RXSR-FC: Встроенный 2.4 ГГц приемник полностью исключает необходимость во внешнем приемнике, экономя место и упрощая проводку.
— Высокопроизводительный гироскоп ICM20608 по SPI: Подключение по шине SPI и поддержка режима 32k Gyro loop обеспечивают минимальную задержку и высокую стабильность полета.
— Мощный BEC 5В / 3А: Способен питать не только полетный контроллер, но и самые требовательные периферийные устройства, включая мощные VTX и камеры, без необходимости во внешнем BEC.
— 6 аппаратных UART-портов: Рекордное количество для контроллера такого размера позволяет подключать GPS, Smart Audio, Bluetooth, TBS Crossfire и другую периферию.
— Интегрированный OSD (AB7456): Поддержка Betaflight OSD с управлением по SPI в режиме DMA для наложения телеметрии на видео.
— Низкий уровень шумов: Установка танталовых конденсаторов обеспечивает чистое питание гироскопа, что положительно сказывается на стабильности полета.
— FPC-порт для внешних приемников: Наличие FPC-порта позволяет при необходимости подключать внешние приемники FrSky, такие как R9MM, для использования в других диапазонах.
— Контактные площадки: Добавлены площадки для управления SmartAudio и камерой, а также PWM-выходы на углах платы.

Технические характеристики
— Модель: RXSR-FC (OMNIBUS F4 Nano V7)
— MCU: STM32F405
— IMU: ICM20608 (SPI)
— OSD: AB7456 (SPI/DMA, Betaflight OSD)
— Встроенный приемник: RXSR-FC
— Количество UART: 6
— Интерфейсы: I2C, FPC (для внешних приемников)
— Питание: 3-6S LiPo (прямое подключение)
— BEC: 5В @ 3А (Step-down)
— Посадочные отверстия: 20 мм

Область применения
— Микро-квадрокоптеры (micro drones) классов 3-5 дюймов.
— Компактные FPV-дроны для фристайла и гонок.
— Миниатюрные самолеты и планеры.
— Любые сборки, где критически важны компактность, малый вес и высокая функциональность.

Комплектация
— Полетный контроллер FrSky RXSR-FC (OMNIBUS F4 Nano V7) — 1 шт.

Важные примечания и коммерческое предложение
— Привязка (Binding): Привязка встроенного приемника осуществляется по стандартной процедуре для приемников X-серии в режиме D16.
— Настройка в Betaflight: Для корректной работы необходимо в Betaflight Configurator выбрать соответствующую плату и настроить порты.
— Питание: Мощный BEC 3А позволяет питать от контроллера не только полетный контроллер, но и VTX, камеру и другие устройства.
— Конкретную комплектацию и наличие уточняйте при запросе.
— Чтобы получить коммерческое предложение (КП), уточнить наличие контроллера и его комплектацию, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки и возможных скидок при заказе от партии.
