Полетный контроллер Foxeer F722 Mini V4 (ICM42688)

Описание "Полетный контроллер Foxeer F722 Mini V4 (ICM42688)"

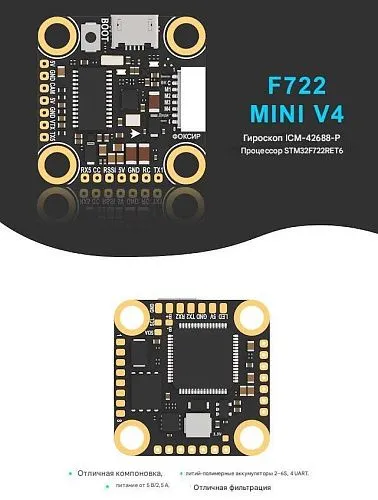

Компактный высокопроизводительный полетный контроллер формата Mini (26x26 мм) для гоночных и freestyle FPV-дронов. Модель построена на базе процессора STM32F722RET6 и современного гироскопа ICM-42688-P, обеспечивая высокую точность и скорость обработки сигналов. Контроллер оснащен мощным BEC 5В/2.5А с эффективной фильтрацией, 16 Мб встроенной памяти для черного ящика и продуманной разводкой для удобного подключения как аналогового, так и цифрового оборудования (DJI/Caddx Vista).

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 Mini V4
— Форм-фактор: Mini (26 x 26 мм), крепление 20 x 20 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): ICM-42688-P (SPI)
— Назначение: Установка на гоночные, freestyle и микро-дроны, требующие компактности и высокой производительности

Ключевые особенности
— Современный гироскоп: ICM-42688-P с интерфейсом SPI обеспечивает высокую скорость и точность обработки данных для плавного полета.
— Мощный BEC: Встроенный стабилизатор 5В/2.5А с эффективной фильтрацией позволяет надежно питать периферию без помех.
— Продуманная компоновка: Удобные площадки для прямой пайки VTX, выделенный выход управления камерой (Camera Control) и поддержка DJI HD-систем.
— Достаточно памяти: 16 Мб встроенной флеш-памяти для логирования полетных данных (Blackbox).
— Компактный размер: Плата 26x26 мм с креплением 20x20 мм идеально подходит для сборок на легких рамах.

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: ICM-42688-P (SPI)
— Входное напряжение: 2–6S LiPo
— Встроенный BEC: 5 В, 2.5 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V4)
— OSD: Betaflight OSD

Интерфейсы и порты
— Последовательные порты (UART): 4 набора (UART1, UART2, UART4, UART5)
— Управление камерой (Camera Control): Выделенный выход CC (совместим с камерами Foxeer)
— Управление VTX: SmartAudio (через TX5)
— Телеметрия ESC: На RX4
— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: Micro USB

Физические параметры
— Габариты платы: 26 x 26 мм
— Посадочные отверстия: 20 x 20 мм, диаметр 4 мм
— Вес: 4 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

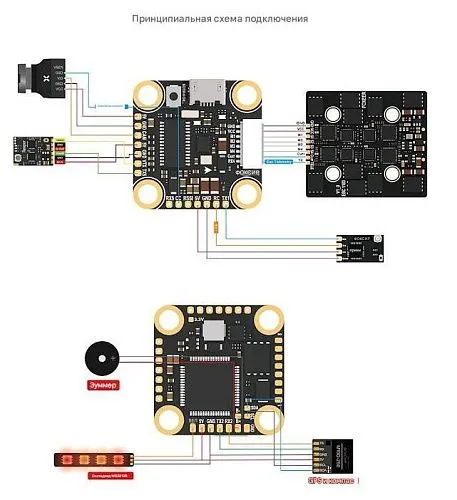

Схемы подключения

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit):
Пайка напрямую на контактные площадки:
— VCC (2-6S) → VCC VTX
— GND → GND VTX
— CAM → CAM (для управления камерой через OSD)
— 5V → 5V VTX (питание)
— GND VTX → GND (дополнительная земля)
— TX5 → SmartAudio

Для аналоговых VTX:
— VCC (2-6S) → VCC VTX
— GND → GND VTX
— Video → Video In VTX
— TX5 → SmartAudio (если поддерживается)

Область применения
— Гоночные FPV-дроны классов 3", 5" и 7".
— Дроны для фристайла, требующие высокой стабильности и отзывчивости.
— Сборки на базе цифровых систем DJI и аналогового оборудования.
— Компактные микро-дроны с креплением 20x20 мм.
— Беспилотники специального назначения, где важны надежность и точность управления.

Комплектация
— Полетный контроллер Foxeer F722 Mini V4 — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект
