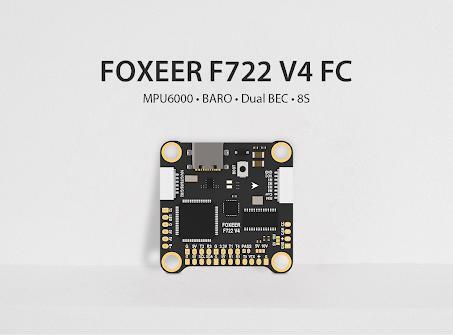

Полетный контроллер Foxeer F722 V4 (MPU6000)

Описание "Полетный контроллер Foxeer F722 V4 (MPU6000)"

Производительный полетный контроллер стандартного форм-фактора (37x37 мм) на базе процессора STM32F722RET6 с гироскопом MPU6000 и барометром DPS310. Предназначен для гоночных, фристайл и тяжелых дронов конфигурации X8. Модель поддерживает питание до 8S, оснащена двойным BEC (5В/2А и 10В/2А), 5 портами UART + выделенным RX4 для телеметрии ESC и предустановленным разъемом для удобного подключения цифровых систем DJI/HDZero.

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 V4 (MPU6000)
— Форм-фактор: Стандартный (37 x 37 мм), крепление 30.5 x 30.5 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): MPU6000 (SPI, частота опроса до 32 кГц)
— Барометр: DPS310
— Назначение: Установка на гоночные, freestyle дроны и октокоптеры X8, требующие высокой производительности и надежности

Ключевые особенности
— Высокочастотный гироскоп: MPU6000 с поддержкой частоты обновления 32 кГц для максимальной плавности и точности.

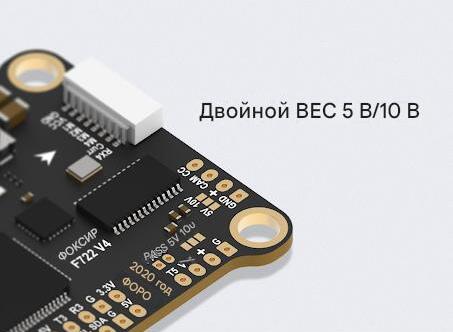

— Два независимых BEC: Стабилизаторы 5В/2А и 10В/2А для надежного питания камер, VTX и другой периферии.
— Расширенные возможности подключения: 6 портов UART (5+RX4), поддержка X8 (8 моторов) и предустановленный разъем для DJI/HDZero.
— Компактный стандартный размер: Плата 37x37 мм с креплением 30.5x30.5 мм легко интегрируется в большинство рам.
— Продуманная компоновка: Удобные разъемы для подключения цифровых VTX и выделенный выход управления камерой (Camera Control).

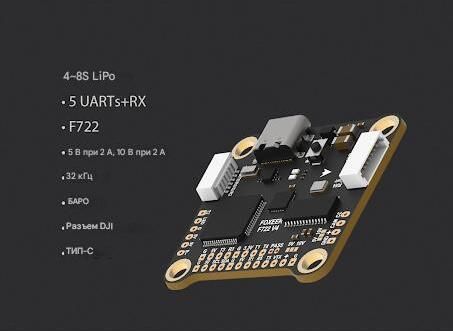

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: MPU6000 (SPI)
— Барометр: DPS310 (I²C)
— Входное напряжение: 4 – 8S LiPo
— Встроенные BEC:
— DC 5 В / 2 А
— DC 10 В / 2 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V4)
— OSD: Betaflight OSD

Интерфейсы и порты
— Последовательные порты (UART): 5 наборов + выделенный RX4 для телеметрии ESC

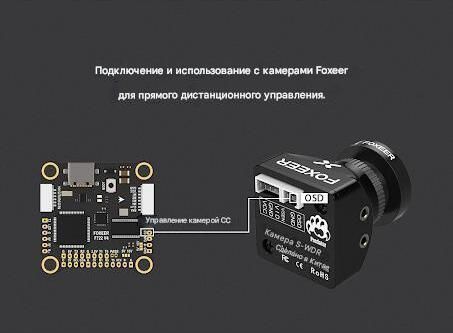

— Управление камерой (Camera Control): Выделенный выход CC (Plug & Play для камер Foxeer)
— Управление VTX: SmartAudio / IRC Tramp (через выделенный разъем TRAMP)
— Разъемы: Предустановленный разъем для DJI/HDZero VTX, USB Type-C
— Телеметрия ESC: На RX4

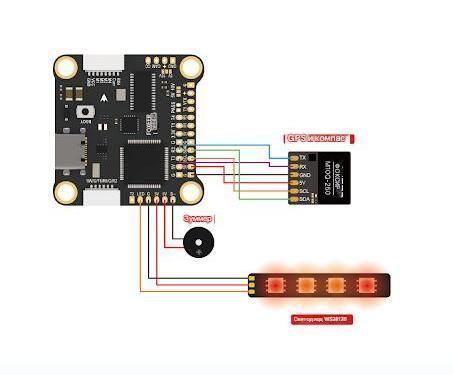

— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— Поддержка X8 (8 моторов): Да, требуется настройка в CLI (Need CLI)

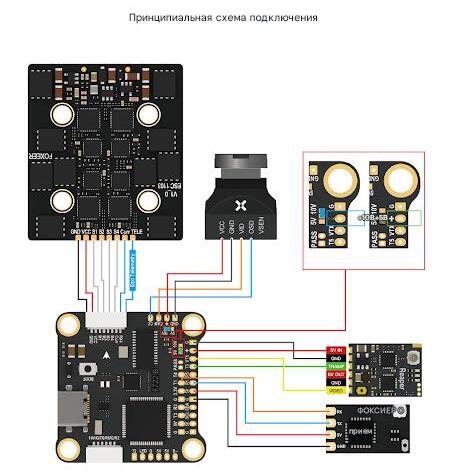

Схемы подключения

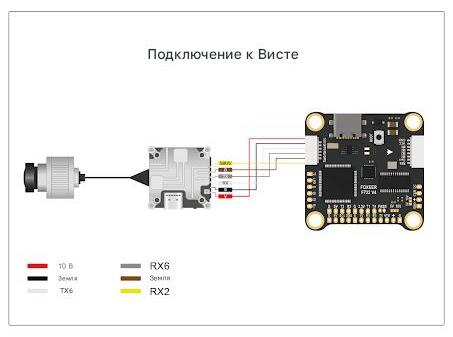

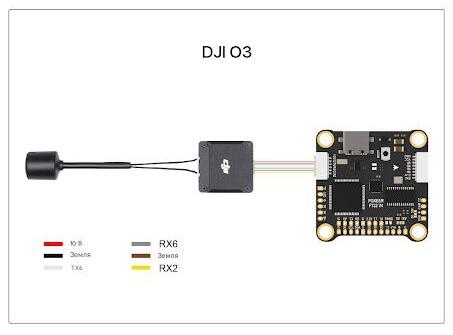

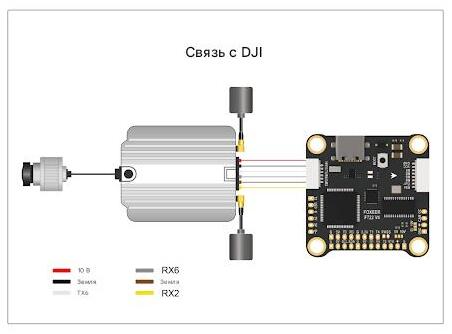

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit) через предустановленный разъем:
— 10V
— GND
— TX6 → RX (SmartAudio)
— RX6 → TX (для управления камерой)
— GND
— RX2 (опционально, для телеметрии)

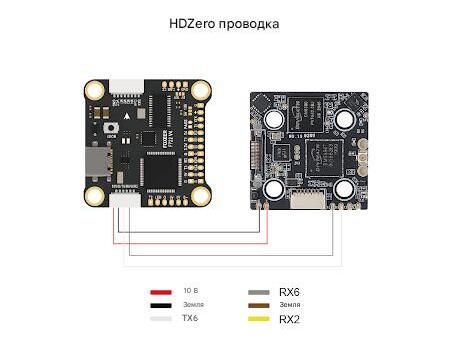

Для HDZero VTX:
— 5V / 10V → VCC VTX (согласно спецификации)
— GND → GND VTX
— TX6 → SmartAudio

Для аналоговых VTX (через разъем TRAMP):
— 5V / 10V → VCC VTX
— GND → GND VTX
— TRAMP (TX) → SmartAudio (если поддерживается)
— Видеовыход с контроллера на VTX

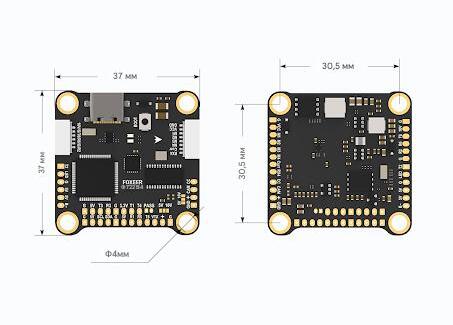

Физические параметры
— Габариты платы: 37 x 37 мм
— Посадочные отверстия: 30.5 x 30.5 мм, диаметр 4 мм
— Вес: 7.7 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Гоночные FPV-дроны классов 5" и 7", требующие высокой частоты обновления.
— Дроны для фристайла, нуждающиеся в надежном и производительном контроллере.
— Тяжелые октокоптеры конфигурации X8 (8 моторов).
— Сборки на базе цифровых систем DJI и HDZero.
— БПЛА специального назначения, где важны стабильность и точность управления.

Комплектация
— Полетный контроллер Foxeer F722 V4 — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект
— Кабель для подключения (VTX) — 1 шт.
