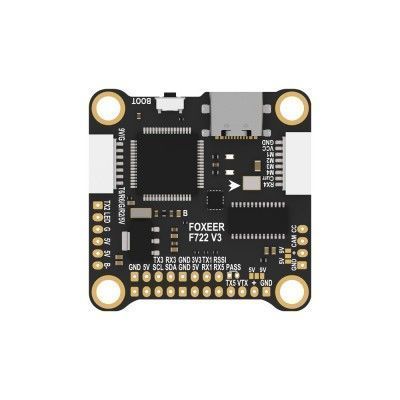

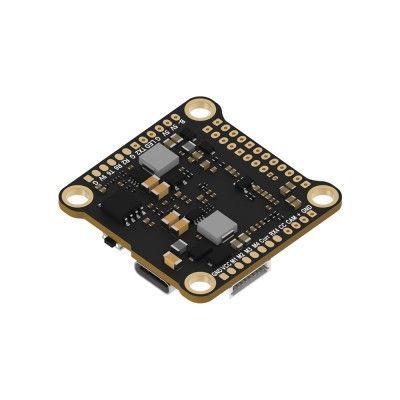

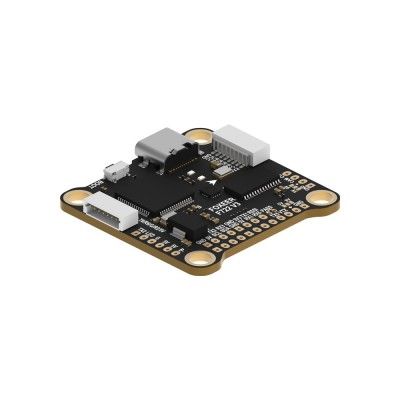

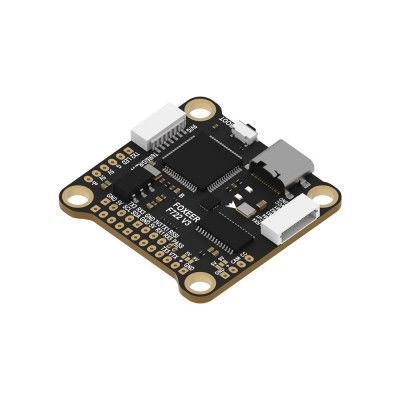

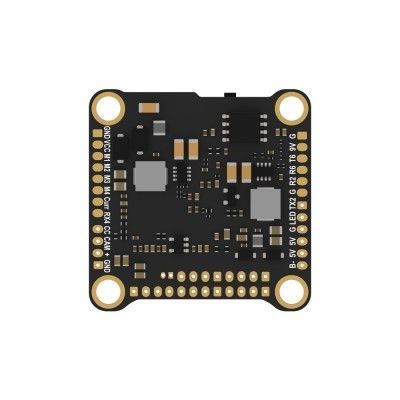

Полетный контроллер Foxeer F722 V3 (BMI270)

Описание "Полетный контроллер Foxeer F722 V3 (BMI270)"

Производительный полетный контроллер третьего поколения стандартного форм-фактора (37x37 мм) на базе процессора STM32F722RET6 и гироскопа BMI270. Предназначен для гоночных, фристайл и тяжелых дронов конфигурации X8. Модель поддерживает питание 3-6S, оснащена двойным BEC (5В/3А и 9В/3А) с эффективной фильтрацией, 6 портами UART и функцией PASS для упрощения подключения VTX и приемников.

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 V3
— Форм-фактор: Стандартный (37 x 37 мм), крепление 30.5 x 30.5 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): BMI270 (SPI)
— Назначение: Установка на гоночные, freestyle дроны и октокоптеры X8, требующие высокой производительности и расширенного функционала

Ключевые особенности
— Гироскоп BMI270: Обеспечивает высокую точность и стабильность работы в различных температурных условиях.
— Два мощных BEC: Стабилизаторы 5В/3А и 9В/3А с эффективной фильтрацией для надежного питания камер, VTX и другой периферии.
— 6 портов UART и функция PASS: Широкие возможности для подключения периферии и упрощенная схема подключения VTX (например, TBS Unify Pro32 Nano) и приемников Crossfire.
— Универсальность: Поддержка конфигурации X8 (8 моторов) и готовность к работе с цифровыми системами DJI.
— Удобство подключения: Разъем USB Type-C и продуманная компоновка для чистой сборки.

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: BMI270 (SPI)
— Входное напряжение: 3 – 6S LiPo (11 – 30 В)
— Встроенные BEC:
— DC 5 В / 3 А
— DC 9 В / 3 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V3)
— OSD: Betaflight OSD

Интерфейсы и порты
— Последовательные порты (UART): 6 наборов
— Функция PASS: Специальная разводка для упрощения подключения VTX и приемников
— Управление камерой (Camera Control): Выделенный выход CC
— Управление VTX: SmartAudio / IRC Tramp (через TX6)
— Телеметрия ESC: На RX4
— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: Type-C
— Кнопка: DFU (для перехода в режим прошивки)
— Поддержка X8 (8 моторов): Да, требуется настройка в CLI (Need CLI)

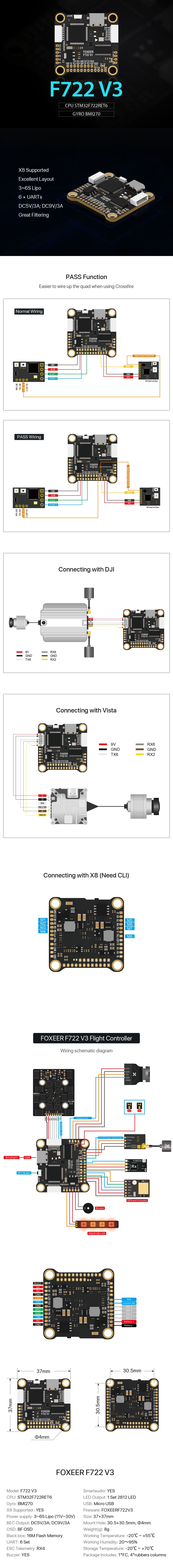

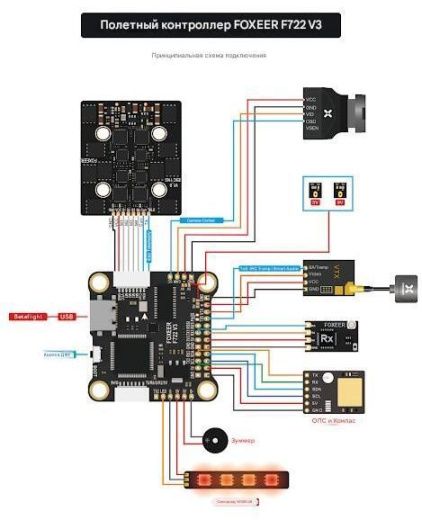

Схемы подключения

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit):
— 9V → VCC VTX
— GND → GND VTX
— TX6 → RX (SmartAudio)
— RX6 → TX (для управления камерой)
— GND → GND VTX (дополнительная земля)
— RX2 → (опционально, для телеметрии)

Для аналоговых VTX (например, TBS Unify) с использованием PASS:
— Подключение выполняется через специальные контакты PASS, что позволяет передавать питание, видео и управляющие сигналы напрямую через плату, упрощая разводку.

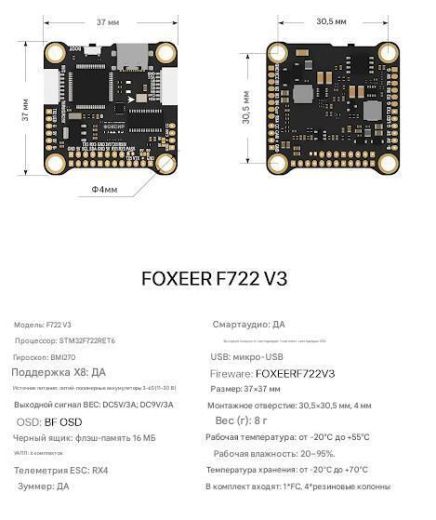

Физические параметры
— Габариты платы: 37 x 37 мм
— Посадочные отверстия: 30.5 x 30.5 мм, диаметр 4 мм
— Вес: 8 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Гоночные FPV-дроны и дроны для фристайла классов 5-7 дюймов.
— Тяжелые октокоптеры конфигурации X8 (8 моторов) для специальных задач.
— Разведывательные беспилотники двойного назначения, требующие высокой надежности и отказоустойчивости.
— БПЛА для силовых структур, где важна стабильность работы в условиях активного маневрирования и внешних воздействий.
— Целевые дроны-мишени для отработки тактических сценариев и испытаний средств противодействия.

Комплектация
— Полетный контроллер Foxeer F722 V3 — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект
