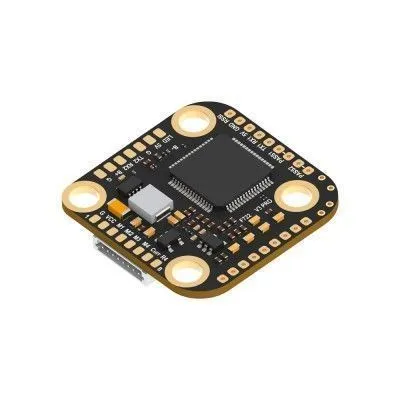

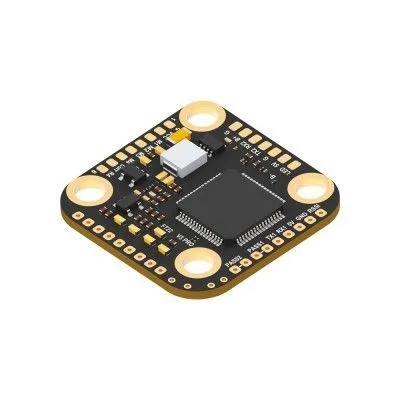

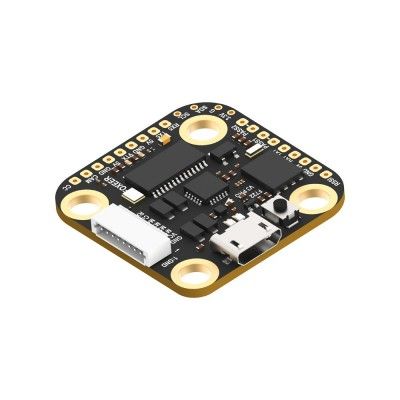

Полетный контроллер Foxeer Mini F722 V3 Pro (BMI270)

Описание "Полетный контроллер Foxeer Mini F722 V3 Pro (BMI270)"

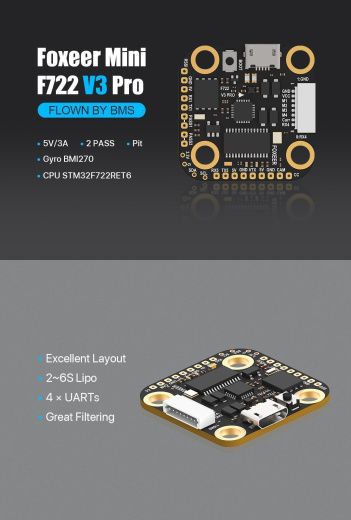

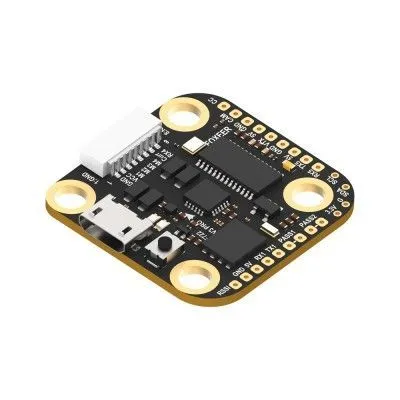

Компактный полетный контроллер третьего поколения формата Mini Pro (28.5x28.5 мм) на базе процессора STM32F722RET6 и гироскопа BMI270. Ключевая особенность модели — встроенная функция PASS с двумя проходными каналами (PASS1, PASS2), которые значительно упрощают подключение видеопередатчиков (например, TBS Unify Pro32 Nano) и приемников за счет прямой передачи питания и сигналов. Контроллер оснащен мощным BEC 5В/3А, 4 портами UART, 16 Мб памятью для черного ящика и выделенным выходом управления камерой.

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer Mini F722 V3 Pro
— Форм-фактор: Mini Pro (28.5 x 28.5 мм), крепление 20 x 20 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): BMI270 (SPI)
— Назначение: Установка на компактные гоночные и freestyle дроны, а также специализированные БПЛА, где важна аккуратная разводка и простота подключения VTX и приемников

Ключевые особенности
— Встроенная функция PASS: Два проходных канала (PASS1, PASS2) с поддержкой питания 3-13V и сигналов (SmartAudio, контроль) позволяют подключать VTX напрямую, упрощая схему и уменьшая количество проводов.
— Гироскоп BMI270: Обеспечивает высокую точность и стабильность работы в различных температурных условиях.
— Компактный размер с удобной разводкой: Плата 28.5x28.5 мм с креплением 20x20 мм и продуманной компоновкой для чистых сборок.
— Мощный BEC: Стабилизатор 5В/3А с эффективной фильтрацией обеспечивает чистое питание периферии.
— Выделенный выход CC: Прямое управление камерами Foxeer с OSD-меню (Camera Control).

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: BMI270 (SPI)
— Входное напряжение: 2 – 6S LiPo (6.5 – 30 В)
— Встроенный BEC: DC 5 В / 3 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V3)
— OSD: Betaflight OSD

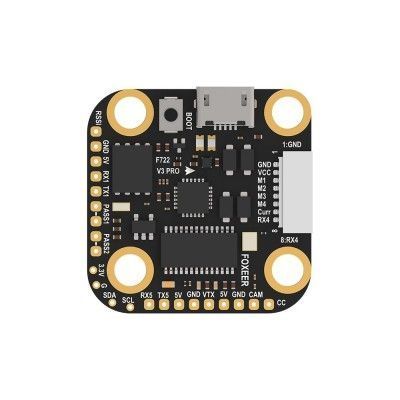

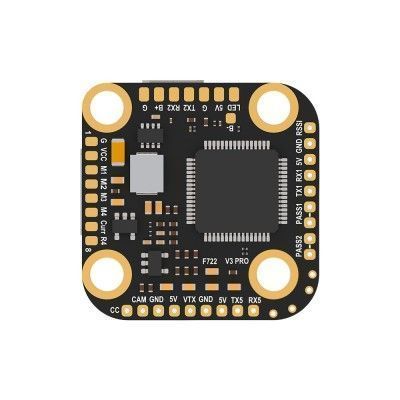

Интерфейсы и порты
— Последовательные порты (UART): 4 набора
— Функция PASS: Два встроенных проходных канала (PASS1, PASS2) для питания (3-13V) и сигналов
— Управление камерой (Camera Control): Выделенный выход CC (Plug & Play для камер Foxeer)
— Управление VTX: SmartAudio / IRC Tramp (через TX5)
— Телеметрия ESC: На RX4
— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: Micro USB
— Кнопка: BOOT (для перехода в режим прошивки)

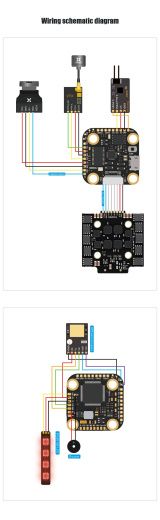

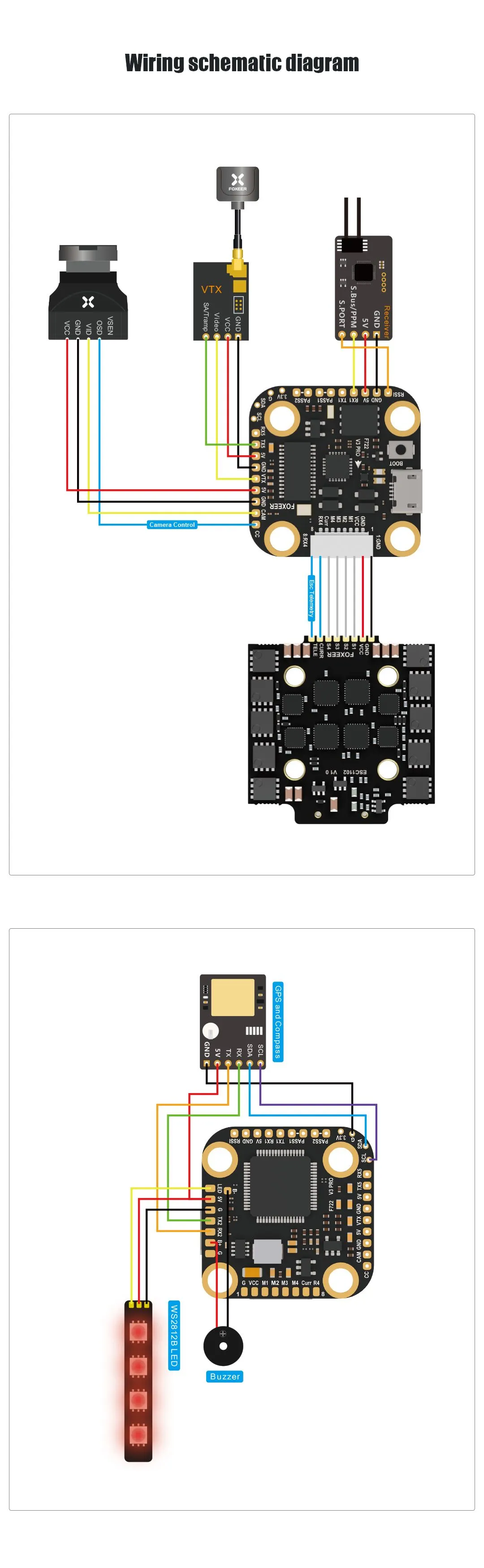

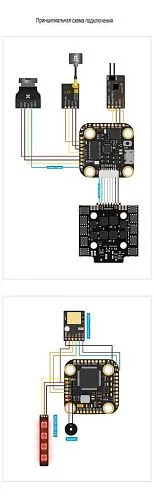

Схемы подключения

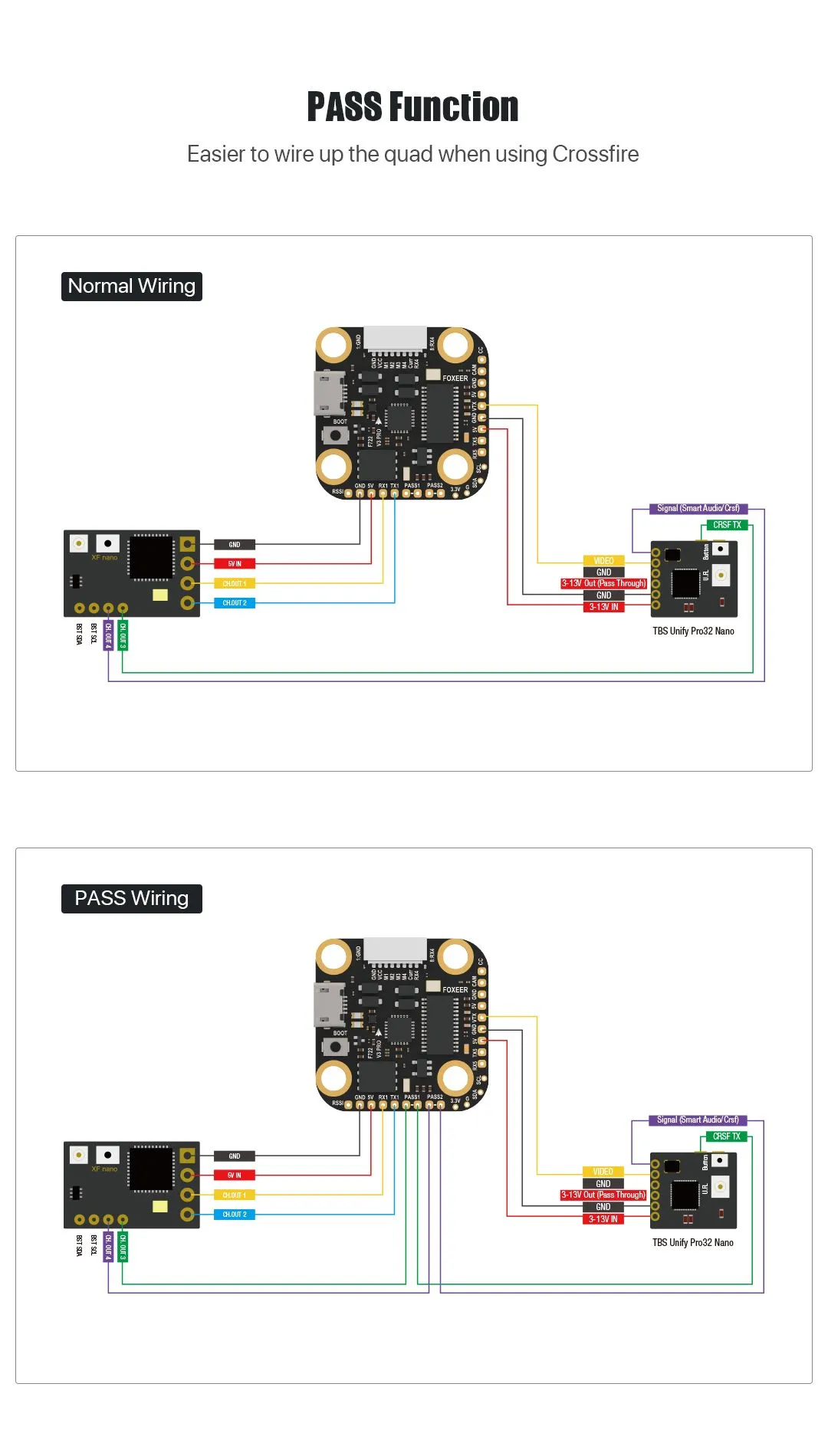

Для аналоговых VTX с использованием PASS (например, TBS Unify Pro32 Nano):
— Подключение выполняется напрямую к контактам PASS1/PASS2 согласно схеме производителя, что позволяет передавать питание, видео и управляющие сигналы без дополнительной пайки.

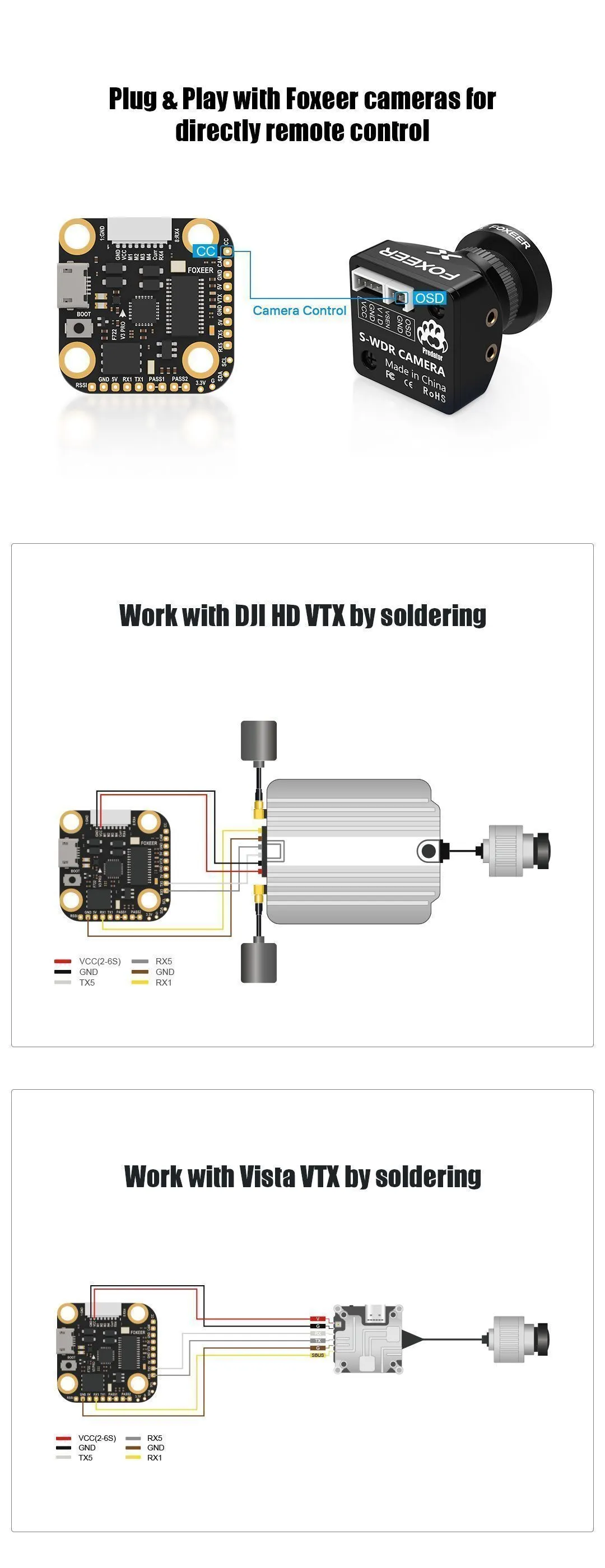

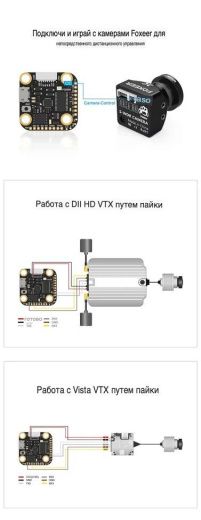

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit):
— VCC (2-6S) → VCC VTX
— GND → GND VTX
— TX5 → RX (SmartAudio)
— RX5 → TX (для управления камерой)
— GND → GND VTX (дополнительная земля)
— RX1 → (опционально, для телеметрии)

Для стандартного подключения аналогового VTX:
— 5V → VCC VTX
— GND → GND VTX
— CAM → Video In VTX
— TX5 → SmartAudio (если поддерживается)

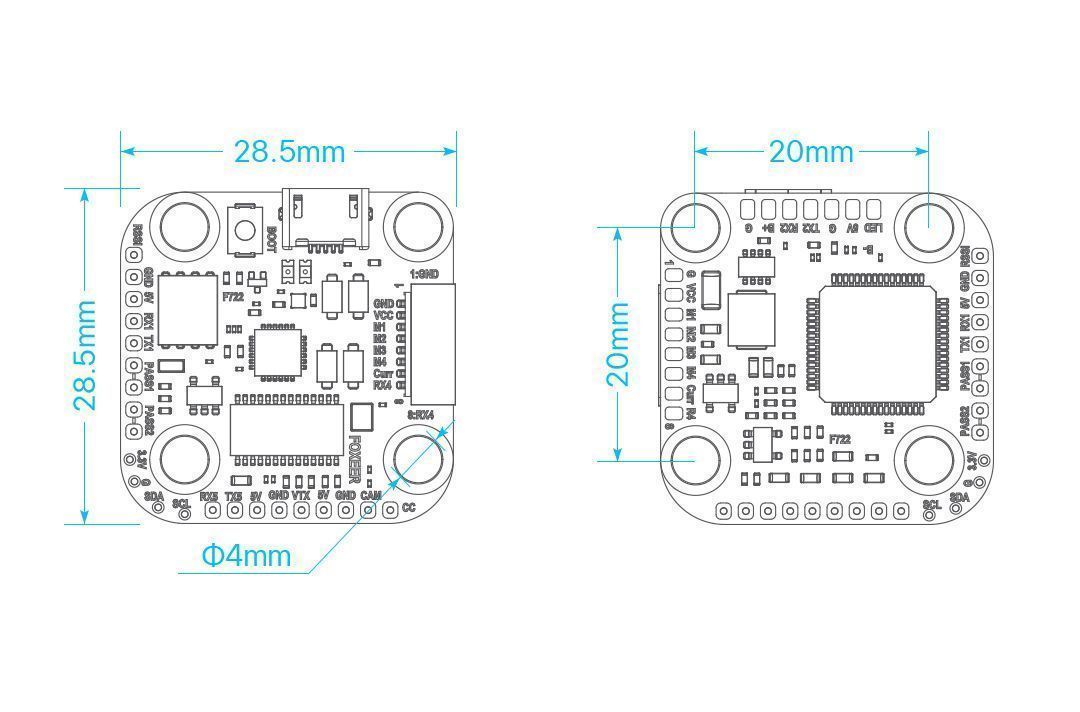

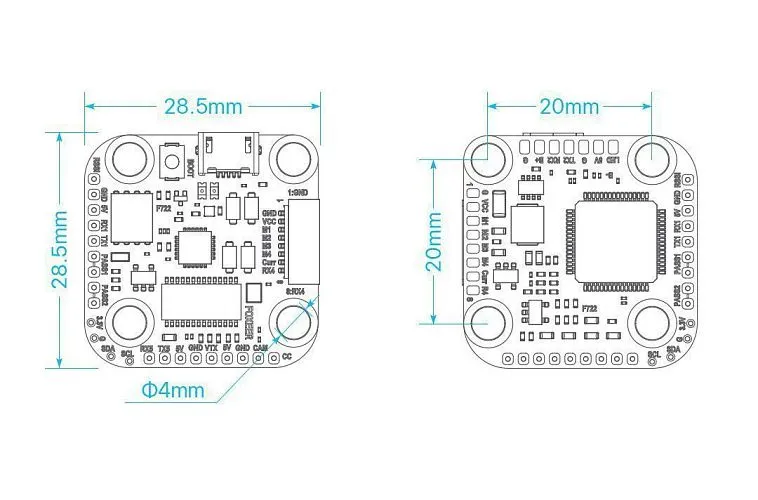

Физические параметры
— Габариты платы: 28.5 x 28.5 мм
— Посадочные отверстия: 20 x 20 мм, диаметр 4 мм
— Вес: 4.4 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Компактные гоночные FPV-дроны и дроны для фристайла классов 3-5 дюймов.
— Разведывательные беспилотники двойного назначения, требующие чистой и надежной разводки бортовых систем.
— БПЛА для силовых структур, где важна простота обслуживания и быстрая замена компонентов в полевых условиях.
— Целевые дроны-мишени для отработки тактических сценариев.
— Специализированные платформы с использованием VTX TBS Unify Pro32 Nano и аналогичных, где функция PASS позволяет минимизировать количество соединений.

Комплектация
— Полетный контроллер Foxeer Mini F722 V3 Pro — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект
