Полетный контроллер Foxeer F722 V4 (ICM42688)

Описание "Полетный контроллер Foxeer F722 V4 (ICM42688)"

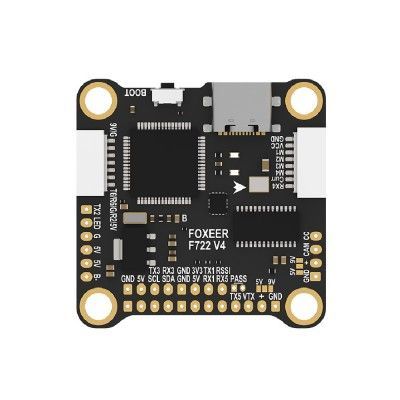

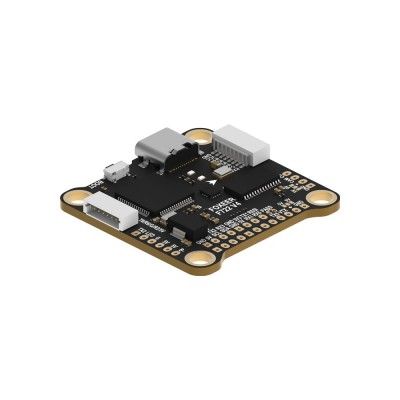

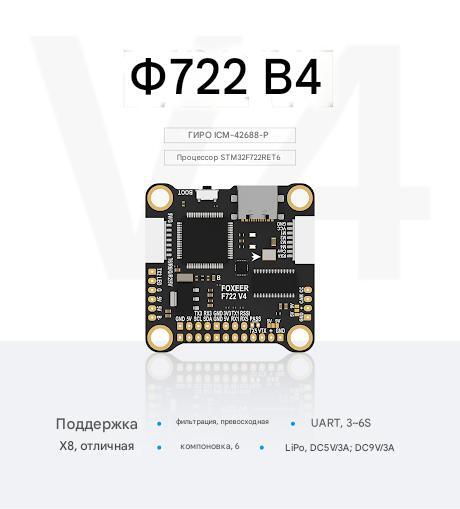

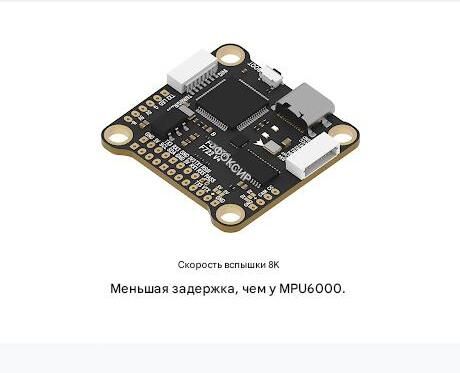

Высокопроизводительный полетный контроллер стандартного форм-фактора (37x37 мм) на базе процессора STM32F722RET6 и современного гироскопа ICM-42688-P. Предназначен для гоночных, фристайл и тяжелых дронов конфигурации X8. Модель поддерживает питание 3-6S, оснащена двойным BEC (5В/3А и 9В/3А) с эффективной фильтрацией, 6 портами UART и функцией PASS для упрощения подключения приемников Crossfire. Совместима с прошивками Betaflight и iNav.

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 V4
— Форм-фактор: Стандартный (37 x 37 мм), крепление 30.5 x 30.5 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): ICM-42688-P (SPI, частота опроса до 8 кГц)
— Назначение: Установка на гоночные, freestyle дроны и октокоптеры X8, требующие высокой производительности и универсальности

Ключевые особенности
— Современный гироскоп: ICM-42688-P обеспечивает высокую точность и низкую задержку.
— Два мощных BEC: Стабилизаторы 5В/3А и 9В/3А с эффективной фильтрацией для надежного питания камер, VTX и другой периферии.
— Широкие коммуникационные возможности: 6 портов UART, поддержка X8 (8 моторов) и функция PASS для Crossfire.
— Универсальность ПО: Совместимость с Betaflight и iNav, что позволяет использовать контроллер как в гоночных дронах, так и в навигационных аппаратах.
— Удобство подключения: Разъем USB Type-C и продуманная разводка для цифровых систем DJI.

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: ICM-42688-P (SPI)
— Входное напряжение: 3 – 6S LiPo (11 – 30 В)
— Встроенные BEC:
— DC 5 В / 3 А
— DC 9 В / 3 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V4) / iNav (FOXEERF722V4 & FOXEERF722V4 X8)
— OSD: Betaflight OSD

Интерфейсы и порты

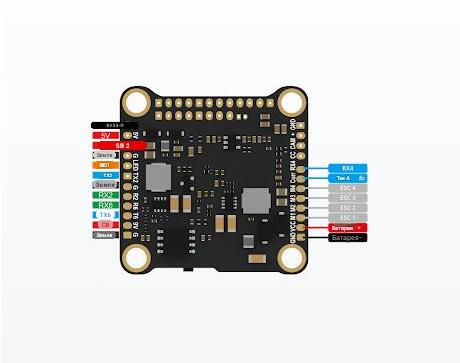

— Последовательные порты (UART): 6 наборов
— Функция PASS: Специальная разводка для упрощения подключения приемников Crossfire
— Управление камерой (Camera Control): Выделенный выход CC
— Управление VTX: SmartAudio / IRC Tramp (через TX6)
— Телеметрия ESC: На RX4
— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: Type-C
— Кнопка: DFU (для перехода в режим прошивки)

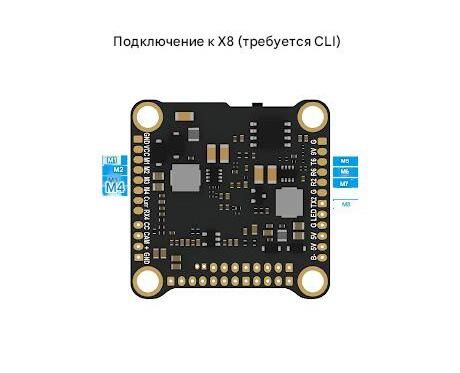

— Поддержка X8 (8 моторов): Да, требуется настройка в CLI (Need CLI)

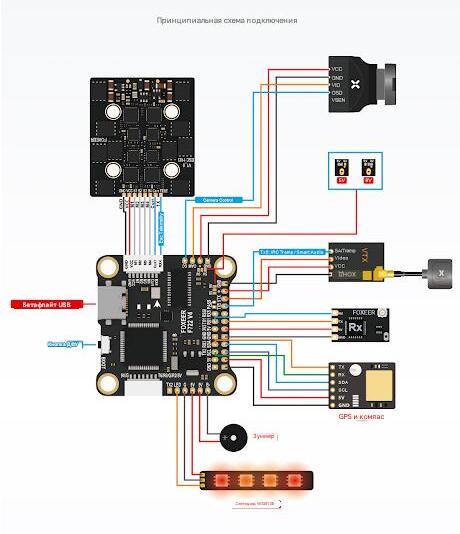

Схемы подключения

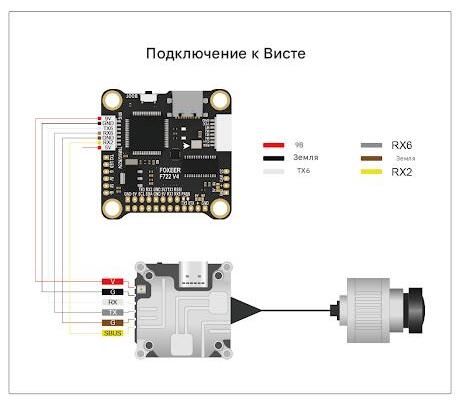

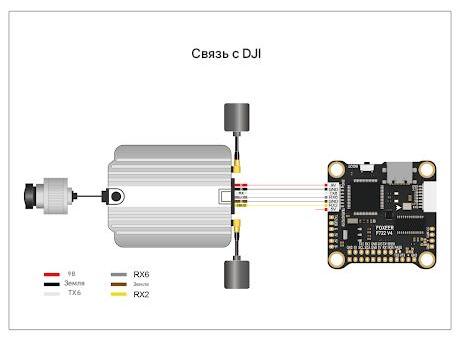

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit):
— 9V → VCC VTX
— GND → GND VTX
— TX6 → RX (SmartAudio)
— RX6 → TX (для управления камерой)
— GND → GND VTX (дополнительная земля)
— RX2 → (опционально, для телеметрии)

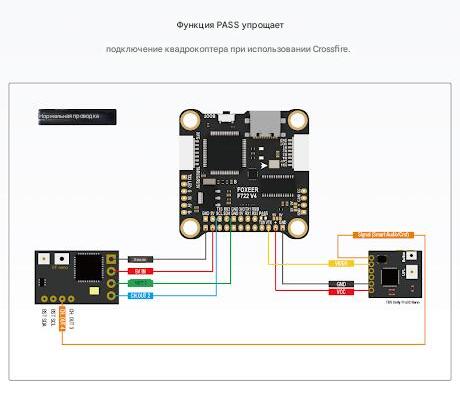

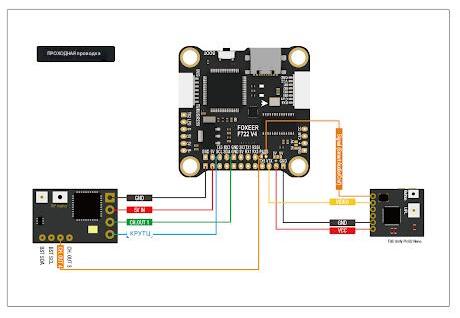

Для аналоговых VTX (например, TBS Unify) с использованием PASS:
— 5V / 9V → VCC VTX
— GND → GND VTX
— Видеовыход с контроллера на VTX через контакт Video Out
— TX6 → SmartAudio (если поддерживается)

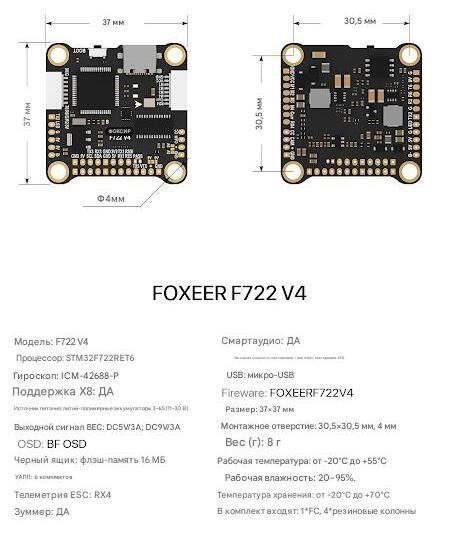

Физические параметры
— Габариты платы: 37 x 37 мм
— Посадочные отверстия: 30.5 x 30.5 мм, диаметр 4 мм
— Вес: 8 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Гоночные FPV-дроны классов 5" и 7".
— Дроны для фристайла, требующие мощных BEC и большого количества портов.
— Тяжелые октокоптеры конфигурации X8 (8 моторов).
— Планеры и навигационные дроны под управлением iNav.
— Сборки на базе цифровых систем DJI и приемников Crossfire.

Комплектация
— Полетный контроллер Foxeer F722 V4 — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект
