Полетный контроллер Foxeer F722 V4 Mini (ICM42688)

Описание "Полетный контроллер Foxeer F722 V4 Mini (ICM42688)"

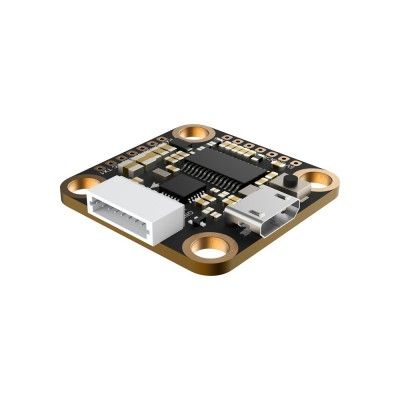

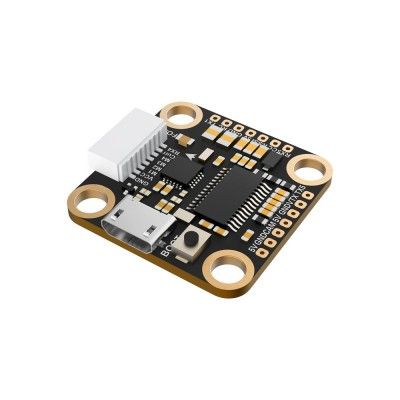

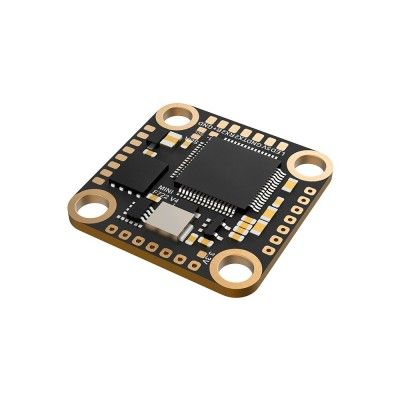

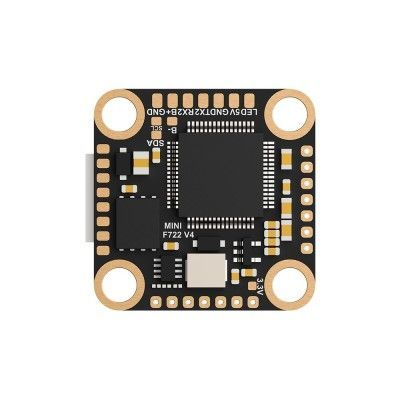

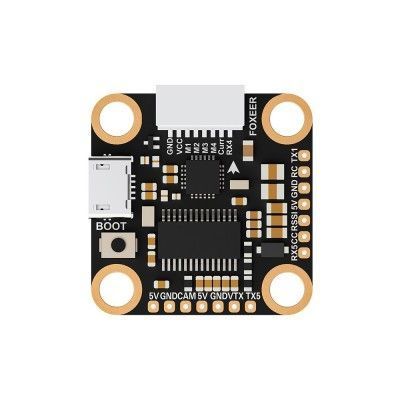

Компактный высокопроизводительный полетный контроллер формата Mini (26x26 мм) на базе процессора STM32F722RET6 и современного гироскопа ICM-42688-P. Предназначен для гоночных и фристайл FPV-дронов с ограниченным монтажным пространством. Модель поддерживает питание 2-6S, оснащена мощным BEC 5В/3А с эффективной фильтрацией, 4 портами UART и 16 Мб встроенной памяти для черного ящика. Обеспечивает прямую совместимость с камерами Foxeer для удаленного управления (Camera Control) и удобное подключение цифровых систем DJI.

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 V4 Mini (ICM42688)
— Форм-фактор: Mini (26 x 26 мм), крепление 20 x 20 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): ICM-42688-P (SPI, частота опроса до 8 кГц)
— Назначение: Установка на компактные гоночные, freestyle и микро-дроны, требующие высокой производительности и современного гироскопа

Ключевые особенности

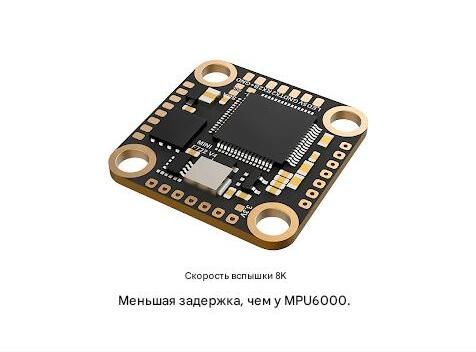

— Современный гироскоп ICM-42688-P: Обеспечивает более высокую точность и меньшую задержку по сравнению с MPU6000.
— Компактный размер: Плата 26x26 мм с креплением 20x20 мм идеально подходит для сборок на легких рамах.
— Мощный BEC: Стабилизатор 5В/3А с эффективной фильтрацией обеспечивает чистое питание камер, VTX и другой периферии.

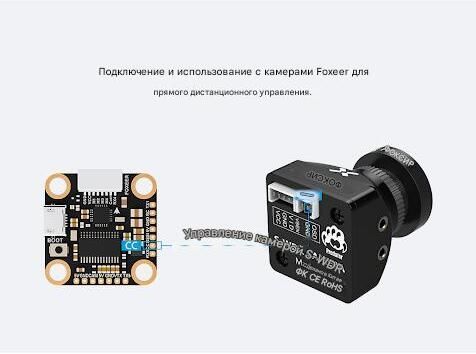

— Выделенный выход CC: Прямое управление камерами Foxeer с OSD-меню (Camera Control) без дополнительной платы.
— Готовность к цифре: Удобные контактные площадки для подключения DJI HD-систем.

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: ICM-42688-P (SPI)
— Входное напряжение: 2 – 6S LiPo (6.5 – 30 В)
— Встроенный BEC: DC 5 В / 3 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V4)
— OSD: Betaflight OSD

Интерфейсы и порты
— Последовательные порты (UART): 4 набора
— Управление камерой (Camera Control): Выделенный выход CC (Plug & Play для камер Foxeer)
— Управление VTX: SmartAudio (через TX5)
— Телеметрия ESC: На RX4

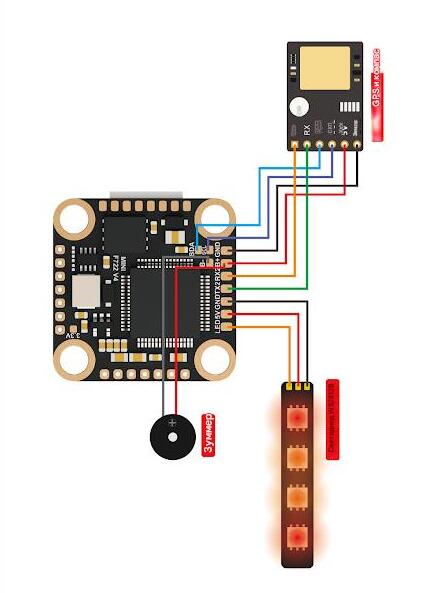

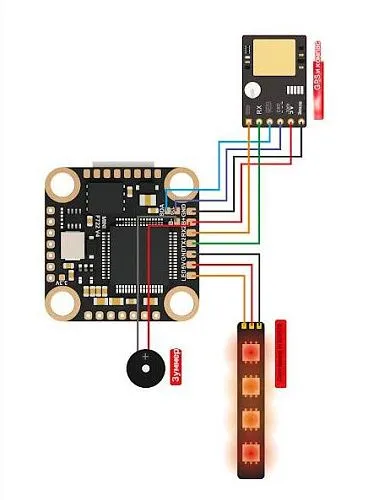

— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: Micro USB

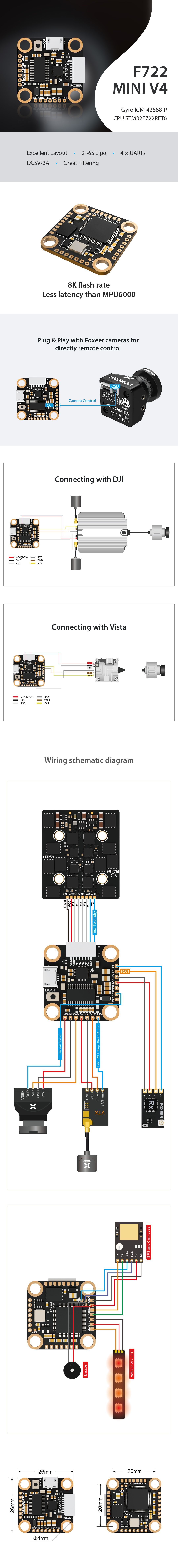

Схемы подключения

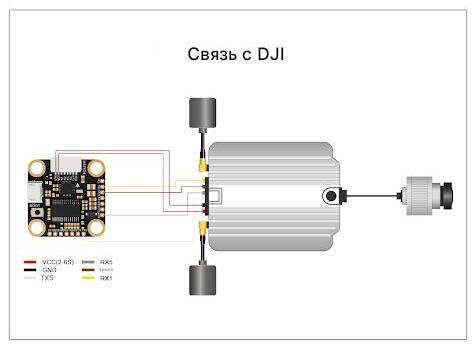

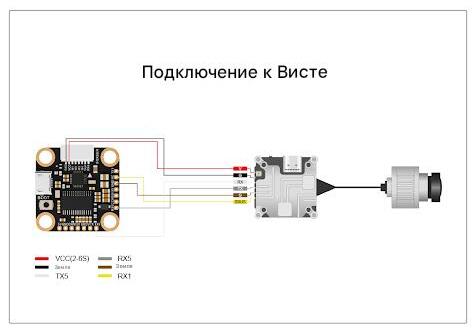

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit):
— VCC (2-6S) → VCC VTX
— GND → GND VTX
— TX5 → RX (SmartAudio)
— RX5 → TX (для управления камерой)
— GND → GND VTX (дополнительная земля)
— RX1 → (опционально, для телеметрии)

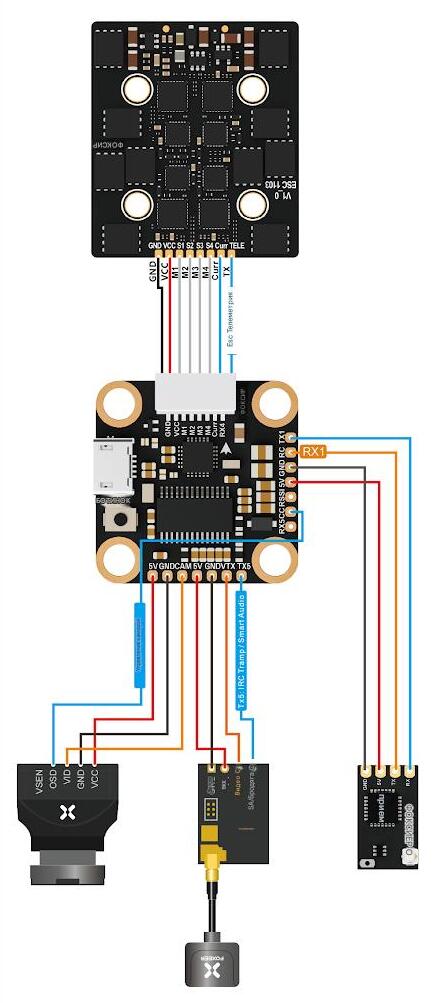

Для аналоговых VTX:
— 5V → VCC VTX
— GND → GND VTX
— CAM → Video In VTX
— 5V → (опционально, для питания камеры)
— GND VTX → GND
— TX5 → SmartAudio (если поддерживается)

Физические параметры

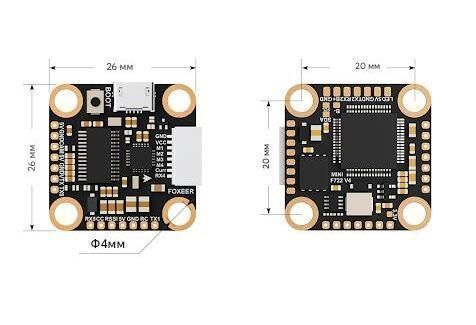

— Габариты платы: 26 x 26 мм
— Посадочные отверстия: 20 x 20 мм, диаметр 4 мм
— Вес: 4 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Компактные гоночные FPV-дроны классов 3" и 5".
— Дроны для фристайла на легких рамах с креплением 20x20 мм.
— Микро-дроны и ультралегкие платформы.
— Сборки на базе цифровых систем DJI и аналогового оборудования.

Комплектация
— Полетный контроллер Foxeer F722 V4 Mini — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект

Варианты исполнения и коммерческое предложение
