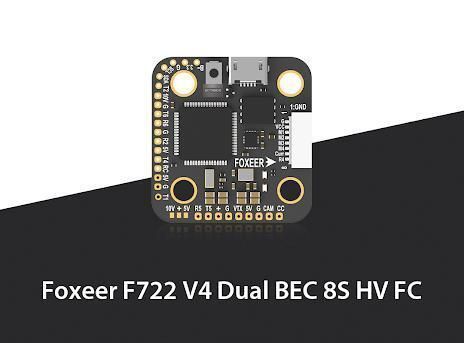

Полетный контроллер Foxeer F722 V4 Dual BEC 8S HV Mini (ICM42688)

Описание "Полетный контроллер Foxeer F722 V4 Dual BEC 8S HV Mini (ICM42688)"

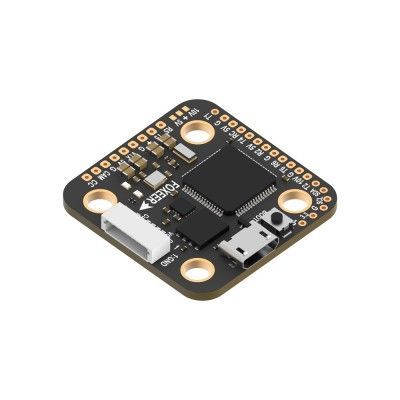

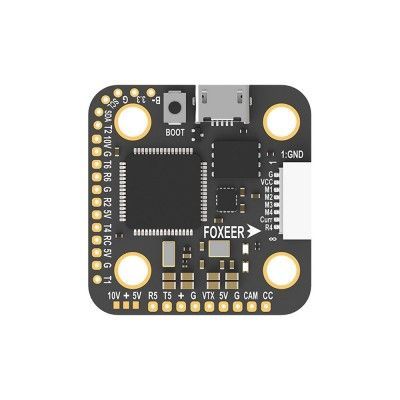

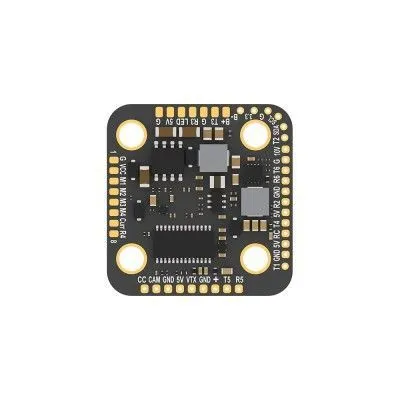

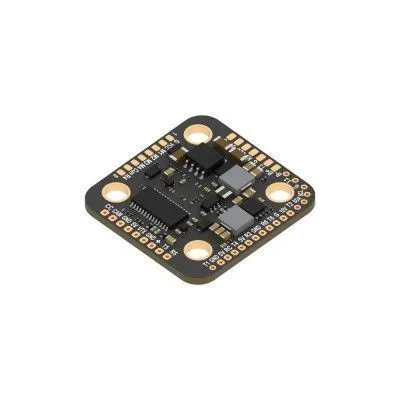

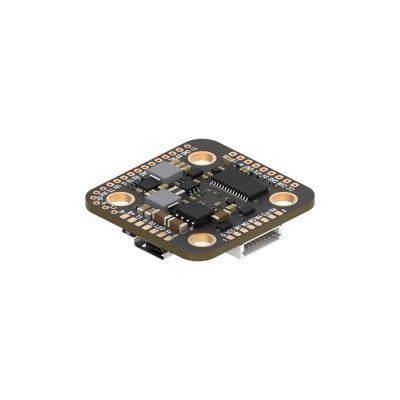

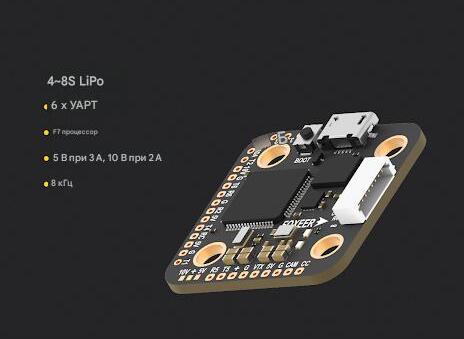

Компактный высоковольтный (HV) полетный контроллер формата Mini (30x31 мм) с поддержкой питания до 8S. Модель построена на базе процессора STM32F722RET6 и современного гироскопа ICM-42688-P, оснащена двойным BEC (5В/3А и 10В/2А) и 6 портами UART. Предназначен для мощных гоночных и фристайл дронов, а также для специальных применений, требующих высокой надежности и производительности в условиях расширенного диапазона напряжений.

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 V4 Dual BEC 8S HV Mini
— Форм-фактор: Mini (30 x 31 мм), крепление 20 x 20 мм
— Процессор (MCU): STM32F722RET6

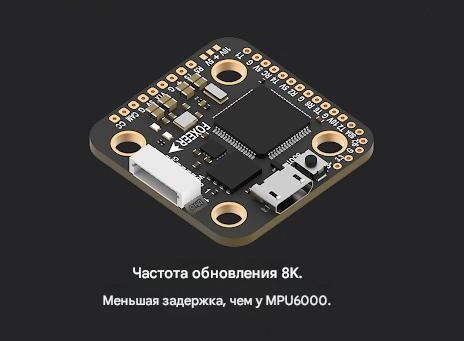

— Гироскоп (Gyro): ICM-42688-P (SPI, частота опроса до 8 кГц)
— Назначение: Установка на мощные гоночные, freestyle дроны и специализированные БПЛА с питанием 4-8S

Ключевые особенности
— Поддержка высокого напряжения (8S): Работа от батарей 4-8S для мощных силовых установок.
— Современный гироскоп ICM-42688-P: Обеспечивает высокую точность и низкую задержку.

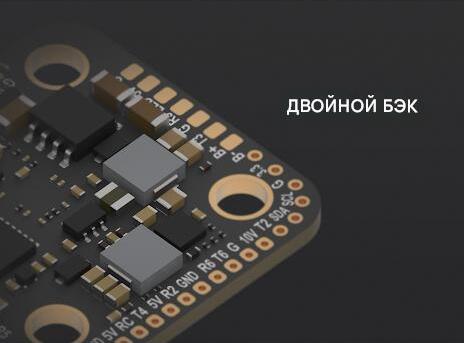

— Двойной BEC: Стабилизаторы 5В/3А и 10В/2А с эффективной фильтрацией для надежного питания камер, VTX, GPS и другой периферии.
— 6 портов UART: Широкие возможности для подключения приемников, телеметрии и дополнительного оборудования.
— Поддержка X8: Возможность использования в конфигурации октокоптера с соосными винтами.

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: ICM-42688-P (SPI)
— Входное напряжение: 4 – 8S LiPo
— Встроенные BEC:
— DC 5 В / 3 А
— DC 10 В / 2 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V4)
— OSD: Betaflight OSD

Интерфейсы и порты
— Последовательные порты (UART): 6 наборов

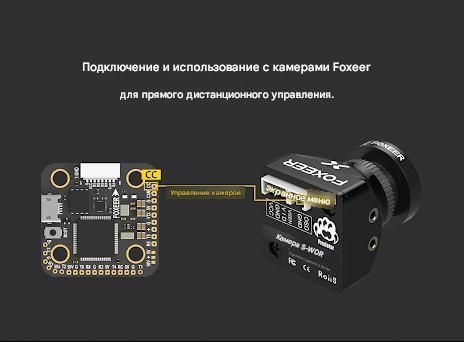

— Управление камерой (Camera Control): Выделенный выход CC (Plug & Play для камер Foxeer)
— Управление VTX: SmartAudio / IRC Tramp (через T5)
— Телеметрия ESC: На RX4
— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: Micro USB
— Кнопка: BOOT (для перехода в режим прошивки)

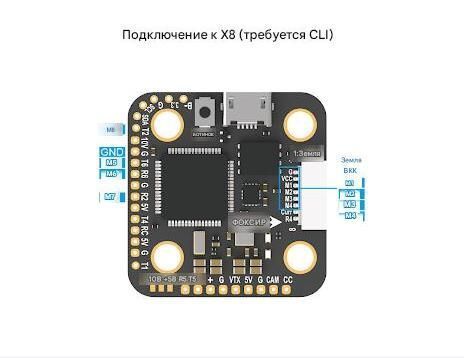

— Поддержка X8 (8 моторов): Да, требуется настройка в CLI

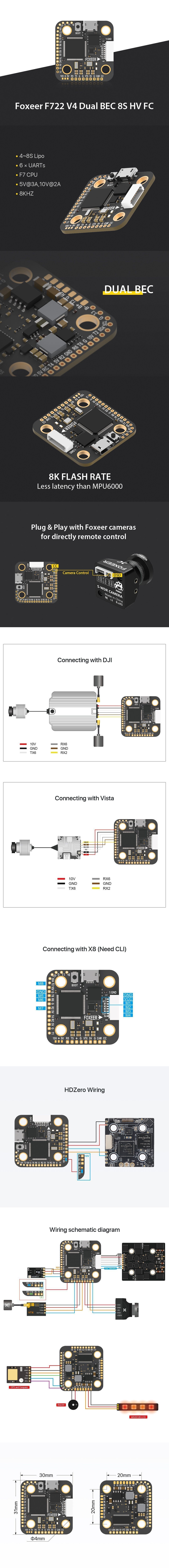

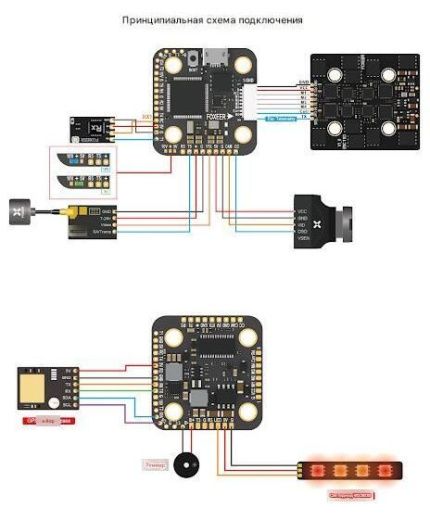

Схемы подключения

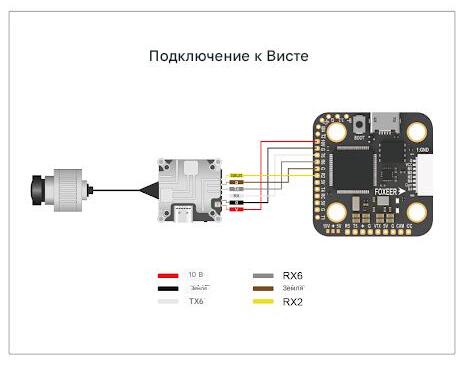

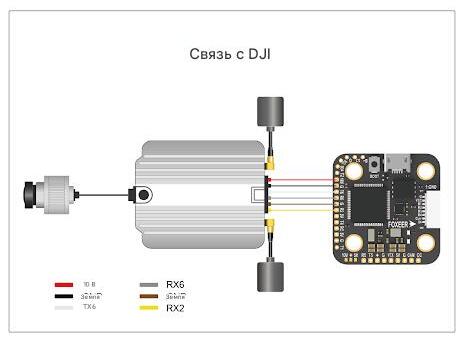

Для цифровых систем DJI HD (Caddx Vista / DJI Air Unit):
— 10V → VCC VTX
— GND → GND VTX
— TX6 → RX (SmartAudio)
— RX6 → TX (для управления камерой)
— GND → GND VTX (дополнительная земля)
— RX2 → (опционально, для телеметрии)

Для аналоговых VTX:
— 5V → VCC VTX
— GND → GND VTX
— Video Out → Video In VTX
— TX5 → SmartAudio (если поддерживается)

Физические параметры

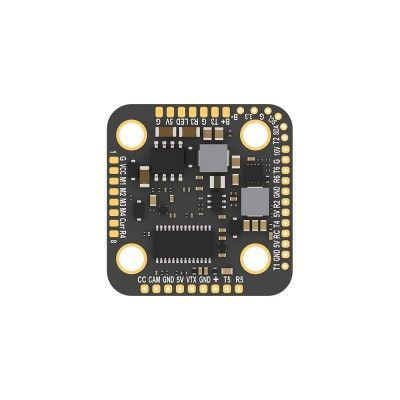

— Габариты платы: 30 x 31 мм
— Посадочные отверстия: 20 x 20 мм, диаметр 4 мм
— Вес: 5.6 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Мощные гоночные и freestyle FPV-дроны классов 5-7 дюймов с питанием 6-8S.
— Разведывательные и ударные беспилотники двойного назначения, требующие высокой энерговооруженности и надежности в полевых условиях.
— Целевые дроны-мишени для отработки средств противовоздушной обороны.
— БПЛА специального назначения для силовых структур, работающие в широком диапазоне напряжений и нагрузок.
— Тяжелые дроны конфигурации X8 (8 моторов) для выполнения задач наблюдения, ретрансляции или доставки грузов.

Комплектация
— Полетный контроллер Foxeer F722 V4 Dual BEC 8S HV Mini — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект

Варианты исполнения и коммерческое предложение
— Чтобы получить коммерческое предложение (КП), уточнить наличие оптовых партий и стоимость, нажмите кнопку «Запросить КП». Менеджер сформирует для вас индивидуальное предложение с учетом сроков поставки.
