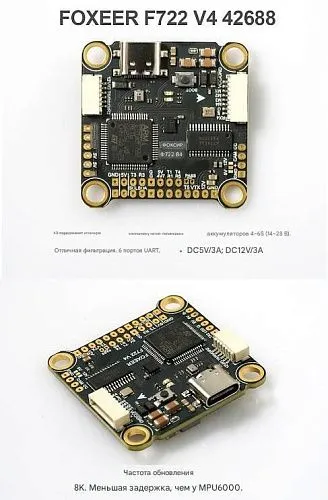

Полетный контроллер Foxeer F722 V4 (ICM42688, DPS310)

Описание "Полетный контроллер Foxeer F722 V4 (ICM42688, DPS310)"

Полноразмерный высокопроизводительный полетный контроллер стандартного форм-фактора (37x37 мм) для гоночных, фристайл и специализированных FPV-дронов. Модель построена на базе процессора STM32F722RET6, современного гироскопа ICM-42688 с низкой задержкой (до 8 кГц) и барометра DPS310. Контроллер оснащен мощными BEC 5В/3А и 12В/3А с эффективной фильтрацией, 6 портами UART, 16 Мб памяти для черного ящика и поддерживает конфигурацию X8 (8 моторов). Продуманная компоновка и наличие USB Type-C упрощают подключение как аналогового, так и цифрового оборудования (DJI, HDZero).

Общие характеристики
— Тип: Полетный контроллер (Flight Controller)
— Модель: Foxeer F722 V4
— Форм-фактор: Стандартный (37 x 37 мм), крепление 30.5 x 30.5 мм
— Процессор (MCU): STM32F722RET6
— Гироскоп (Gyro): ICM-42688 (SPI, частота опроса до 8 кГц)
— Барометр: DPS310
— Назначение: Установка на гоночные, freestyle, дальнолетные и тяжелые дроны, требующие расширенных возможностей и высокой стабильности

Ключевые особенности
— Современный гироскоп и барометр: ICM-42688 с низкой задержкой и DPS310 для точного измерения высоты.
— Два мощных BEC: Стабилизаторы 5В/3А и 12В/3А с эффективной фильтрацией для надежного питания камер, VTX и другой периферии.
— Широкие коммуникационные возможности: 6 портов UART, выделенный выход управления камерой (Camera Control) и поддержка X8 (8 моторов).

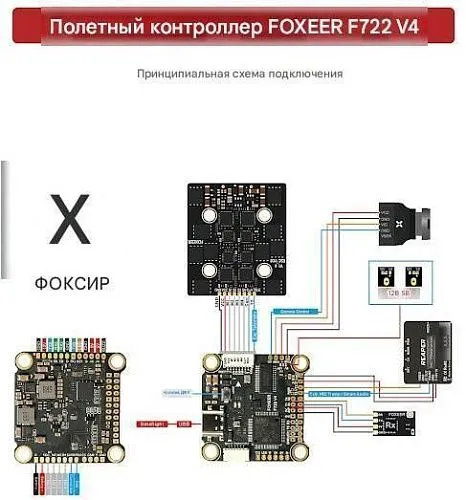

— Универсальность подключения: Готовые схемы для интеграции с DJI HD, HDZero и аналоговыми VTX.
— Удобство использования: Разъем USB Type-C, кнопка DFU и достаточный объем Blackbox (16 Мб).

Технические характеристики

Основные параметры
— Процессор (CPU): STM32F722RET6
— Гироскоп/акселерометр: ICM-42688 (SPI)
— Барометр: DPS310 (I²C)
— Входное напряжение: 4–6S LiPo (14–28 В)
— Встроенные BEC:
— DC 5 В / 3 А
— DC 12 В / 3 А
— Черный ящик (Blackbox): 16 Мб (встроенная флеш-память)
— Программное обеспечение: Betaflight (целевая прошивка: FOXEERF722V4)
— OSD: Betaflight OSD

Интерфейсы и порты
— Последовательные порты (UART): 6 наборов (UART1, UART2, UART3, UART4, UART5, UART6)
— Управление камерой (Camera Control): Выделенный выход CC (совместим с камерами Foxeer)
— Управление VTX: SmartAudio / IRC Tramp (через TX6)
— Телеметрия ESC: На RX4
— Светодиоды (LED): 1 канал для адресных светодиодов WS2812B
— Зуммер (Buzzer): Поддерживается
— USB: USB Type-C
— Кнопка: DFU (для перехода в режим прошивки)

Особые функции
— Поддержка конфигурации X8 (8 моторов): Да, требуется настройка через CLI
— Поддержка цифровых систем: Прямая пайка для DJI HD (Caddx Vista / Air Unit) и HDZero VTX

Физические параметры
— Габариты платы: 37 x 37 мм
— Посадочные отверстия: 30.5 x 30.5 мм, диаметр 4 мм
— Вес: 8 г
— Рабочая температура: от -20°C до +55°C
— Рабочая влажность: 20–95%
— Температура хранения: от -20°C до +70°C

Область применения
— Гоночные FPV-дроны классов 5" и 7", требующие высокой частоты обновления.
— Дроны для фристайла и дальних полетов с использованием барометра для удержания высоты.
— Тяжелые дроны и коптеры конфигурации X8 (октокоптеры с соосными винтами).
— Сборки на базе цифровых систем DJI и HDZero.
— Беспилотники специального назначения, где важны надежность, точность и возможность подключения множества периферийных устройств.

Комплектация
— Полетный контроллер Foxeer F722 V4 — 1 шт.
— Силиконовые демпферные стойки (4 шт.) — 1 комплект
