Контроллер скорости ESC Returner 6–12S 32Bit AM32 50A (4IN1) V1

BrotherHobby 6–12S 32Bit AM32 50A (4-in-1) ESC V1 — профессиональный регулятор скорости с активной термостабилизацией и мощной защитой


BrotherHobby 6–12S 32Bit AM32 50A (4-в-1) ESC V1 — это высокоэффективный электронный регулятор скорости для дронов, работающих с питанием до 12S LiPo.
Он сочетает в себе мощную элементную базу, эффективное охлаждение, телеметрию, встроенный BEC 19 V / 3 A и профессиональную защиту от скачков напряжения.
Создан для тяжёлых платформ, FPV-дронов дальнего действия и промышленных квадрокоптеров, где важны надёжность и устойчивость под нагрузкой.

Ключевые преимущества

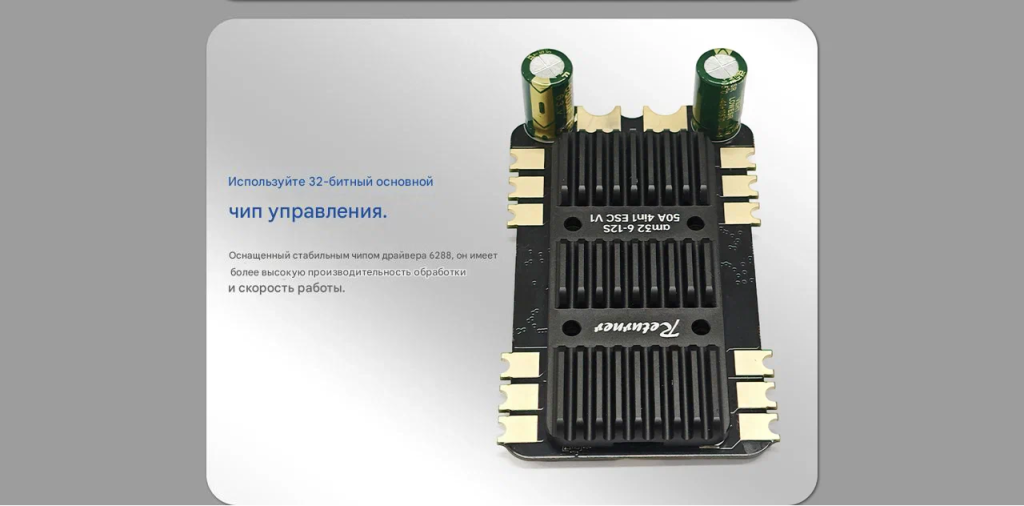

— Производительный 32-битный процессор с драйвером 6288 — высокая скорость обработки и стабильность сигнала.
— Поддержка прошивки AM32 (версия 2.16) — гибкая настройка параметров через https://am32.ca/configurator
.

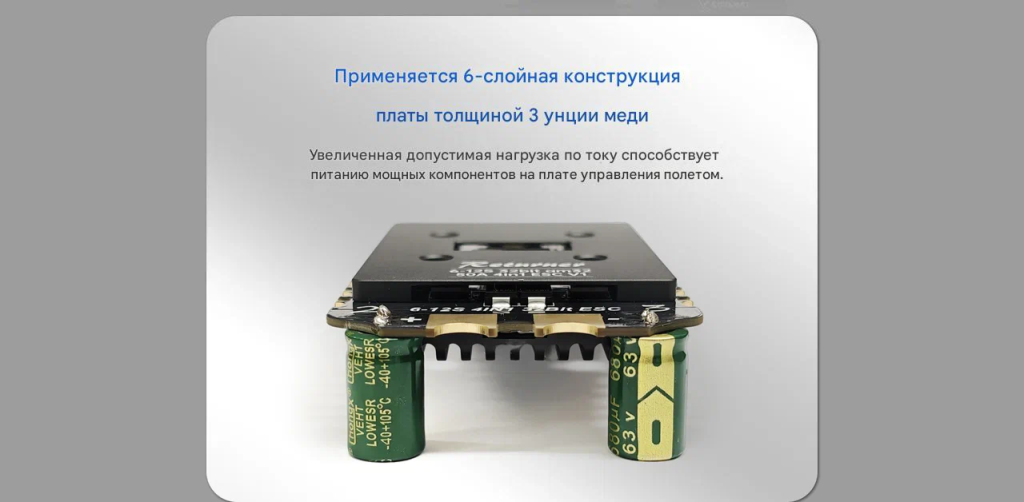

— 6-слойная печатная плата с толщиной меди 3 oz — повышенная токопроводимость и защита от перегрева.

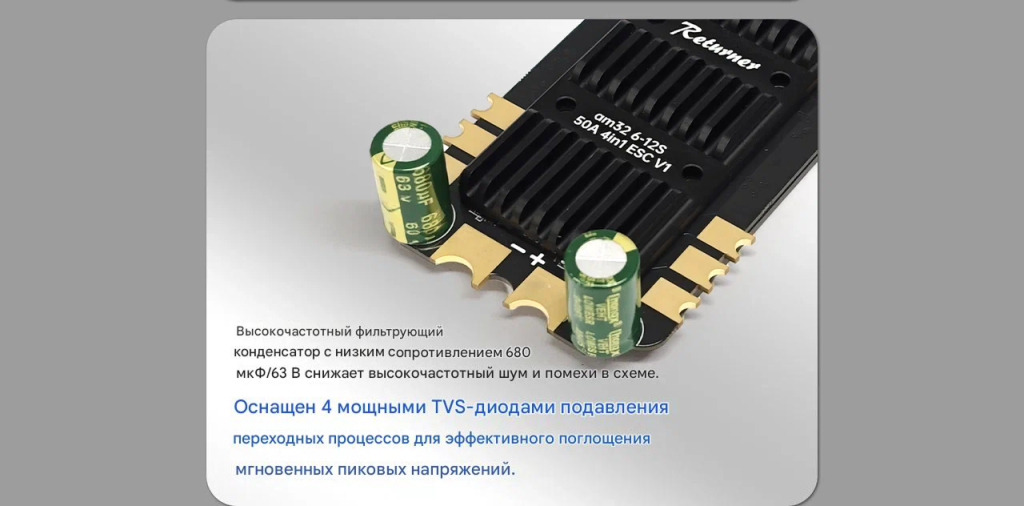

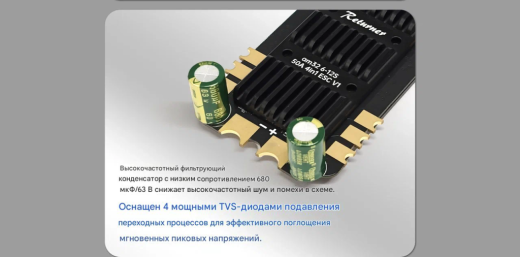

— 4 мощных TVS-диода — мгновенная защита электроники при скачках напряжения.
— Два фильтрующих конденсатора 680 µF / 63 V — снижают высокочастотные помехи, стабилизируют питание.

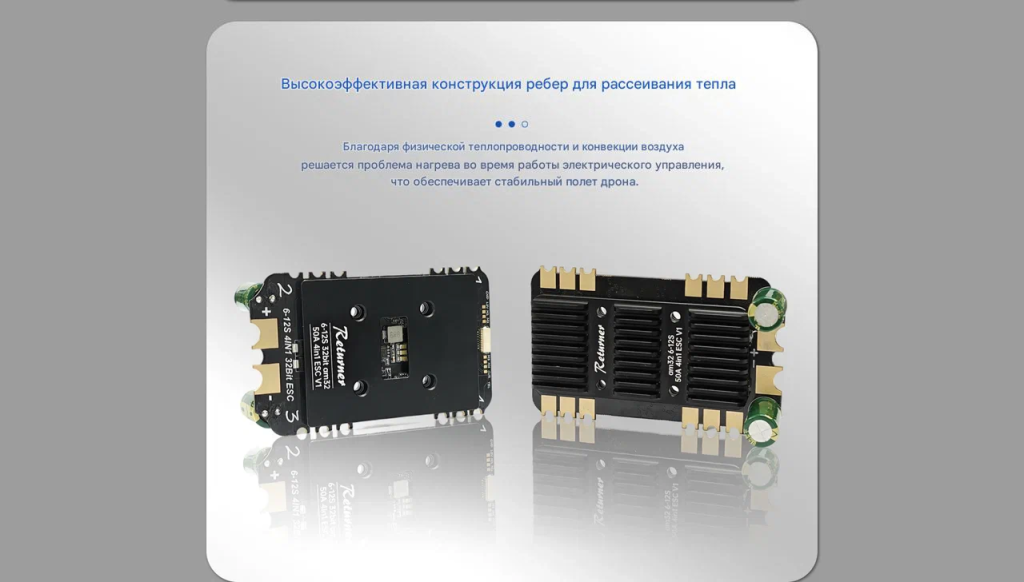

— Эффективный радиатор с рёбрами охлаждения — тепло отводится за счёт теплопроводности и конвекции воздуха.

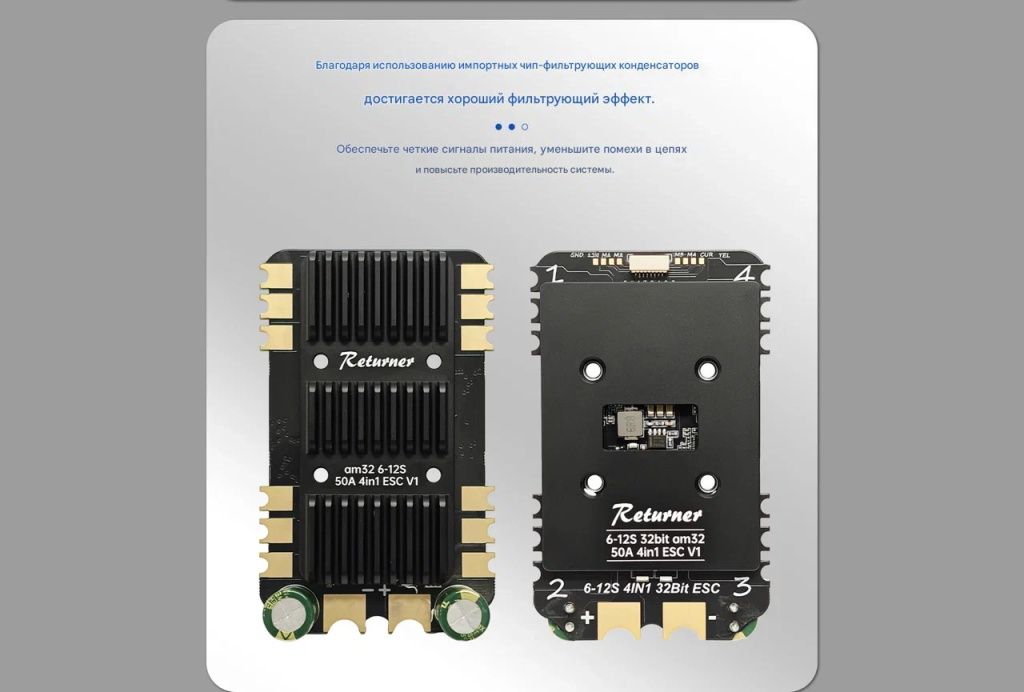

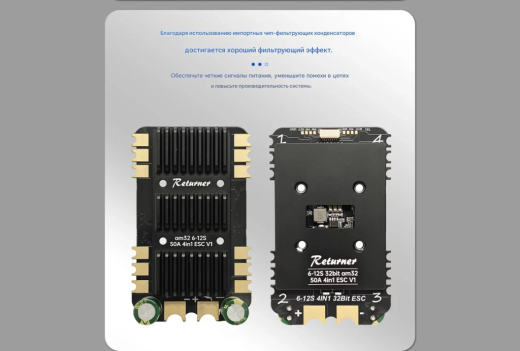

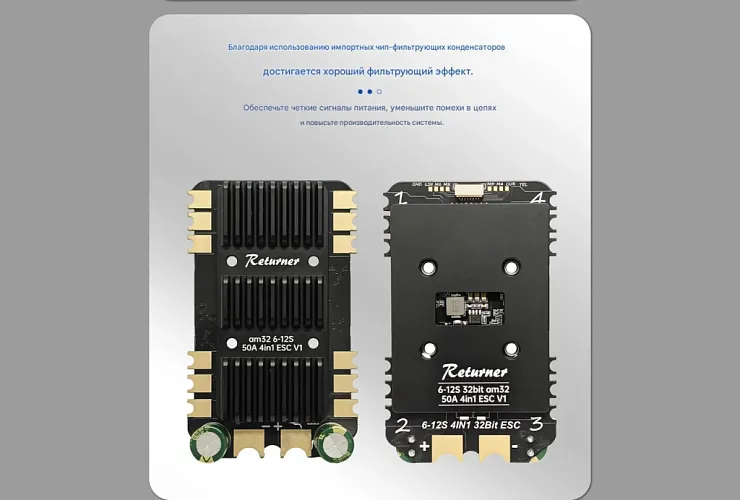

— Импортные SMD-фильтроконденсаторы — чистый сигнал и снижение электромагнитных помех.
— Встроенный датчик тока и телеметрия — контроль нагрузки, температуры и оборотов в реальном времени.
— Поддержка DSHOT 300 / 600 / 1200 / 2400 — точная цифровая передача команд.
— Наличие встроенного BEC 19 V / 3 A — питание полётного контроллера и периферии напрямую.

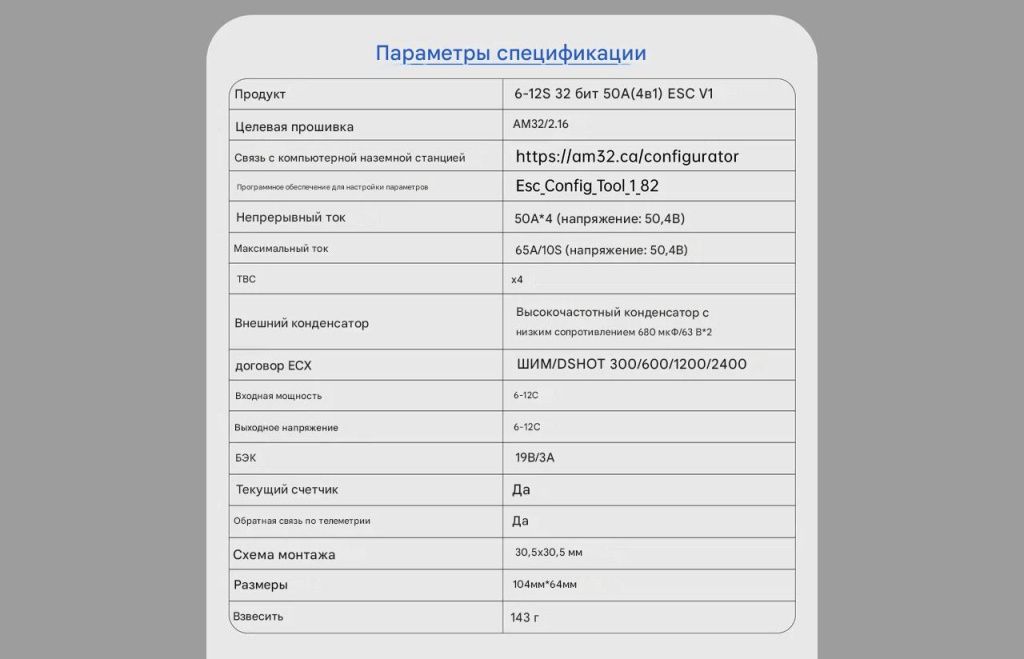

Технические характеристики

— Модель: BrotherHobby 6–12S 32Bit AM32 50A (4-в-1) ESC V1
— Питание: 6 – 12 S LiPo
— Прошивка: AM32 / 2.16
— Непрерывный ток: 50 A × 4 (до 50.4 V)
— Максимальный ток: 65 A × 4 (до 10 сек / 10 S LiPo)
— TVS-диоды: 4 шт. (высокомощные)
— Внешние конденсаторы: 2 × 680 µF / 63 V (низкое сопротивление)
— BEC: 19 V / 3 A
— Телеметрия: да (напряжение, ток, RPM, температура)
— Датчик тока: встроенный CUR-порт
— Поддерживаемые протоколы: PWM / DSHOT 300 / 600 / 1200 / 2400
— Монтажный шаблон: 30.5 × 30.5 мм
— Размеры: 104 × 64 мм
— Вес: ≈ 143 г

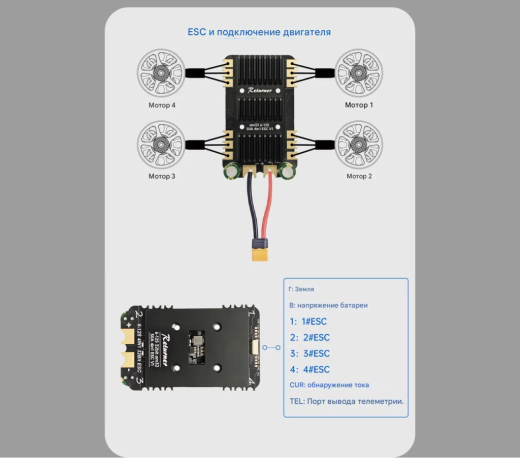

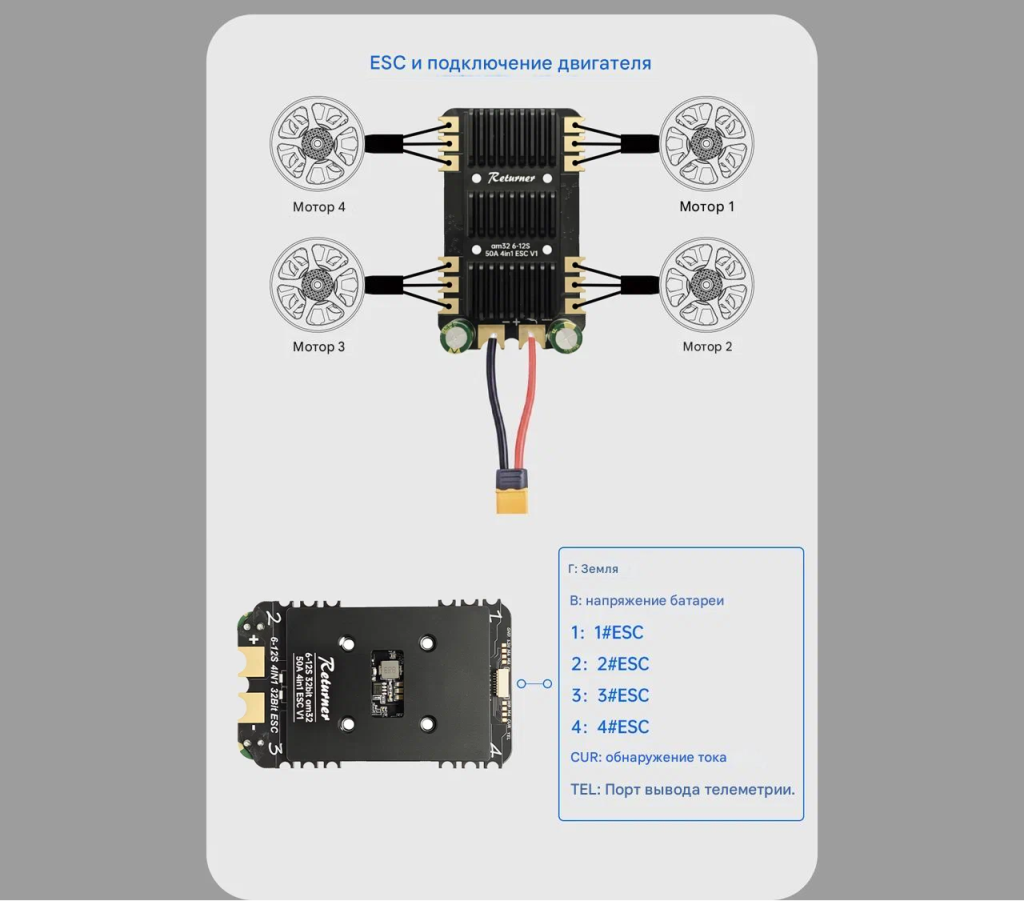

Интерфейс подключения

Контактные площадки:
— GND — общий минус питания
— VCC — напряжение батареи (выход для FC)
— M1 – M4 — сигнальные входы ESC № 1 – 4
— CUR — сигнал датчика тока
— TEL — порт телеметрии

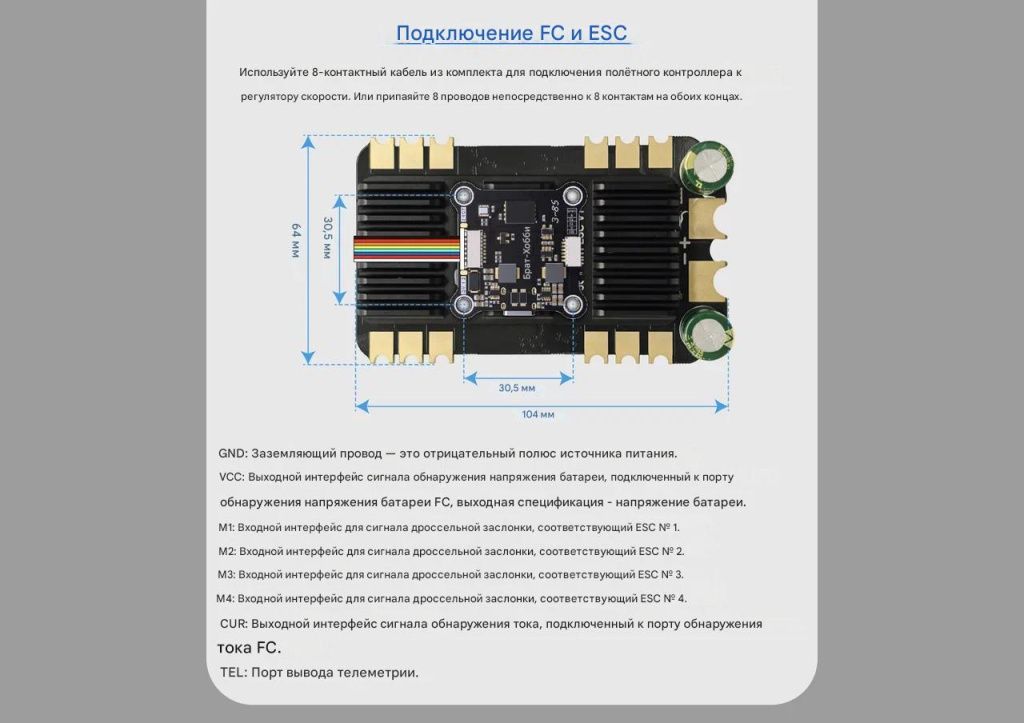

Подключение ESC к FC:
через 8-контактный шлейф из комплекта или пайкой к соответствующим падам на обеих сторонах платы.

Конструктивные особенности

— Радиатор с рёбрами охлаждения — активное рассеивание тепла за счёт теплоотвода и конвекции.

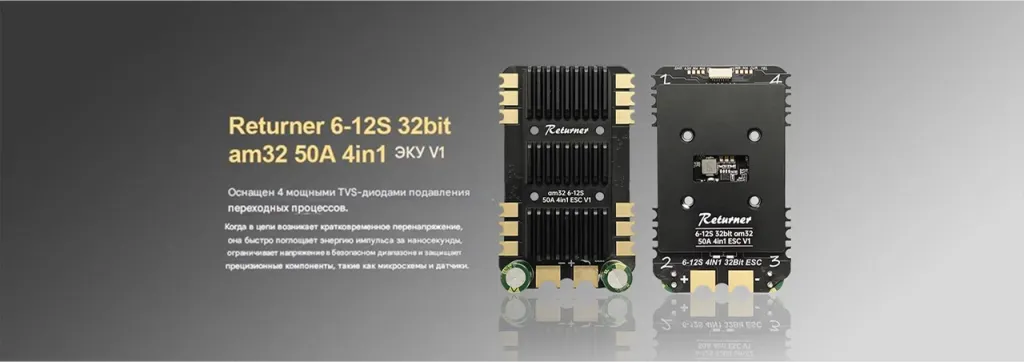

— Четыре TVS-диода — мгновенная защита от импульсных перенапряжений.
— Шестислойная плата с 3 oz меди — стабильность при больших токах и высокой температуре.
— Импортные SMD-фильтроконденсаторы — чистое питание и повышенная надёжность.
— Два внешних 680 µF / 63 V конденсатора — гасит пульсации и высокочастотные шумы.
— Интеллектуальный датчик тока и телеметрия — контроль всех параметров в реальном времени.

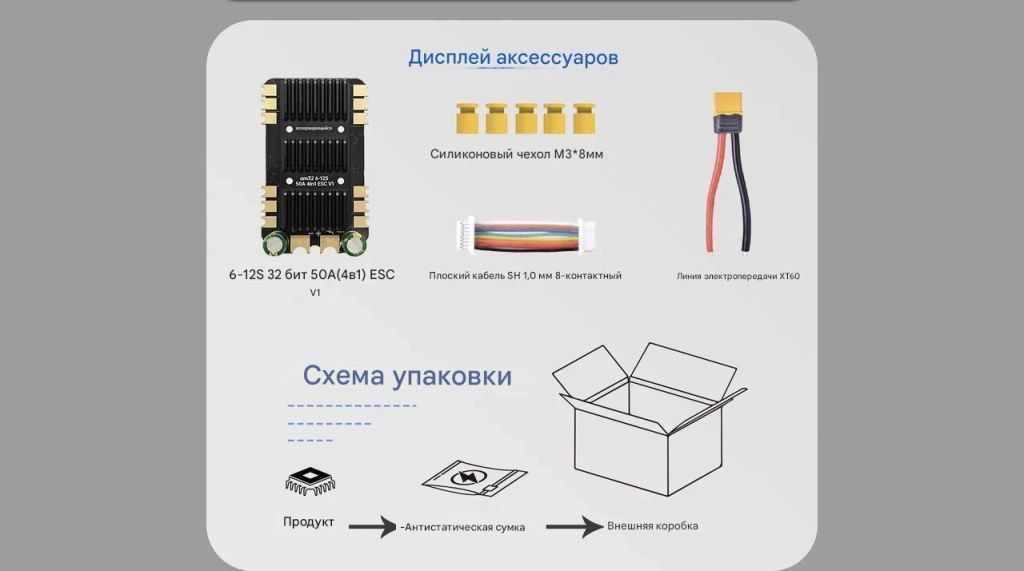

Комплектация

— ESC 4-в-1 BrotherHobby 6–12S 50A × 1
— Силиконовые стойки M3 × 8 мм × 4
— Кабель XT60 × 1
— 8-контактный шлейф SH 1.0 мм × 1
— Два конденсатора 680 µF / 63 V × 2
— Антистатический пакет и фирменная коробка

Функциональные возможности

— Мгновенный отклик и высокая точность регулирования оборотов.
— Передача телеметрии напряжения, тока и оборотов в режиме реального времени.
— Защита от перегрузок, перенапряжений и перегрева.
— Снижение высокочастотных помех и чистое питание видеосистемы.
— Совместимость с популярными полетными контроллерами (Betaflight, Ardupilot, INAV и др.).
— Простая интеграция через шлейф или пайку.

Резюме

BrotherHobby 6–12S 32Bit AM32 50A (4-in-1) ESC V1 — это надёжный и мощный регулятор для дронов с высоким током потребления.
Он обеспечивает плавную работу моторов, точную телеметрию, активное охлаждение и многоуровневую защиту электроники.
Идеален для FPV-сборок и аэросъёмочных дронов, где нужна устойчивость, чистое питание и максимальная надёжность.
