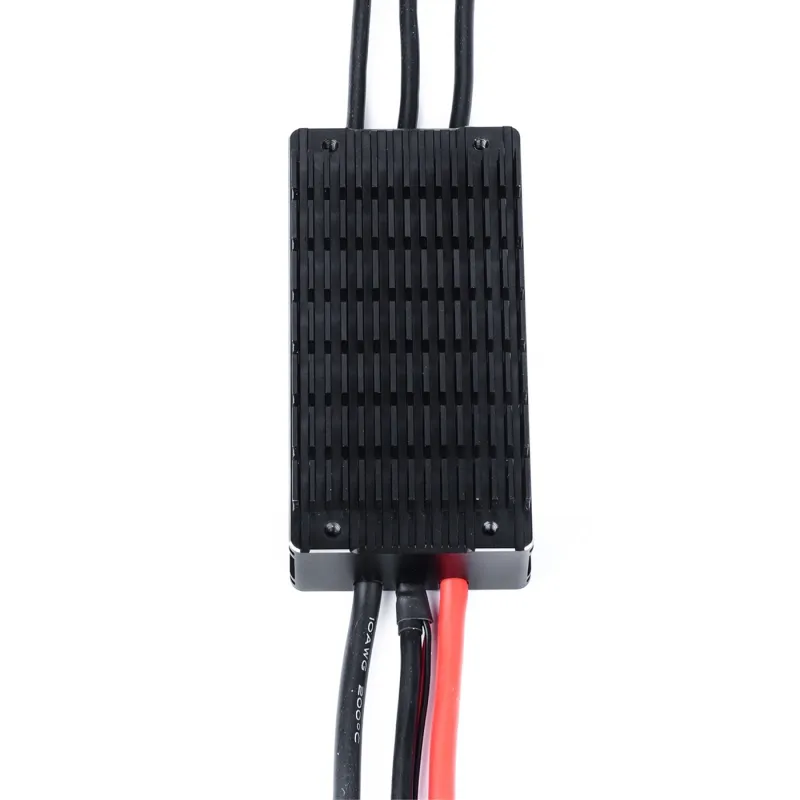

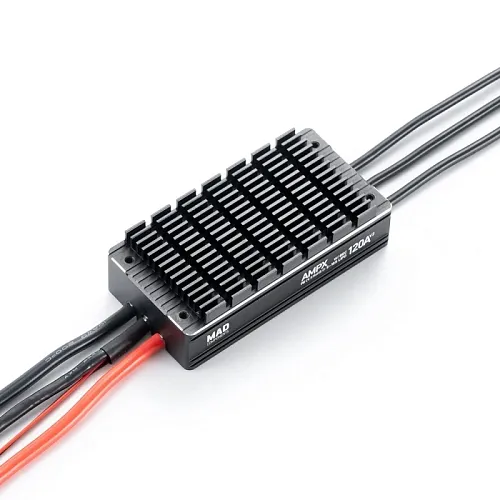

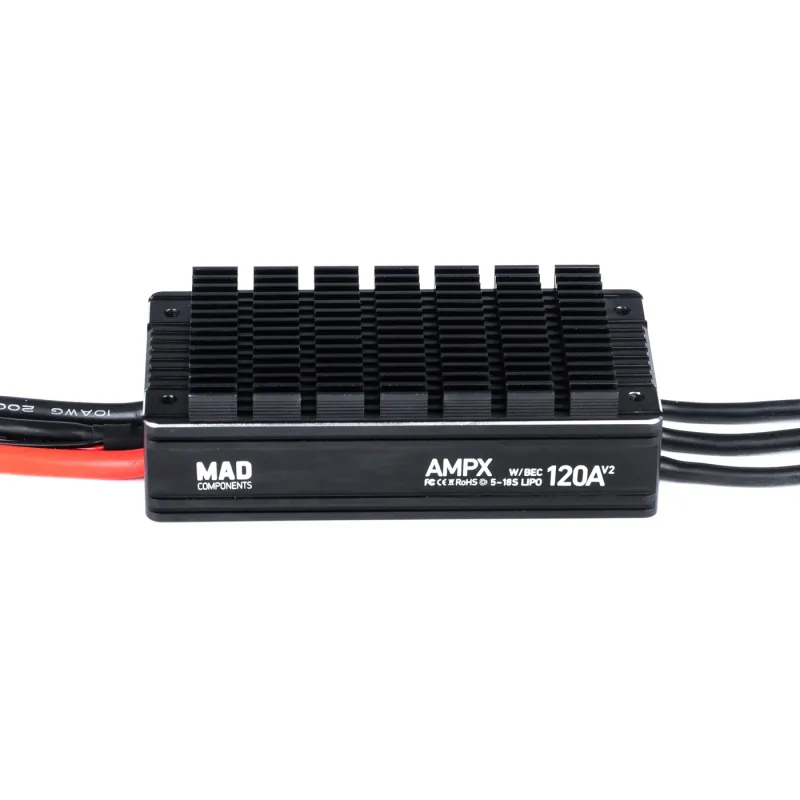

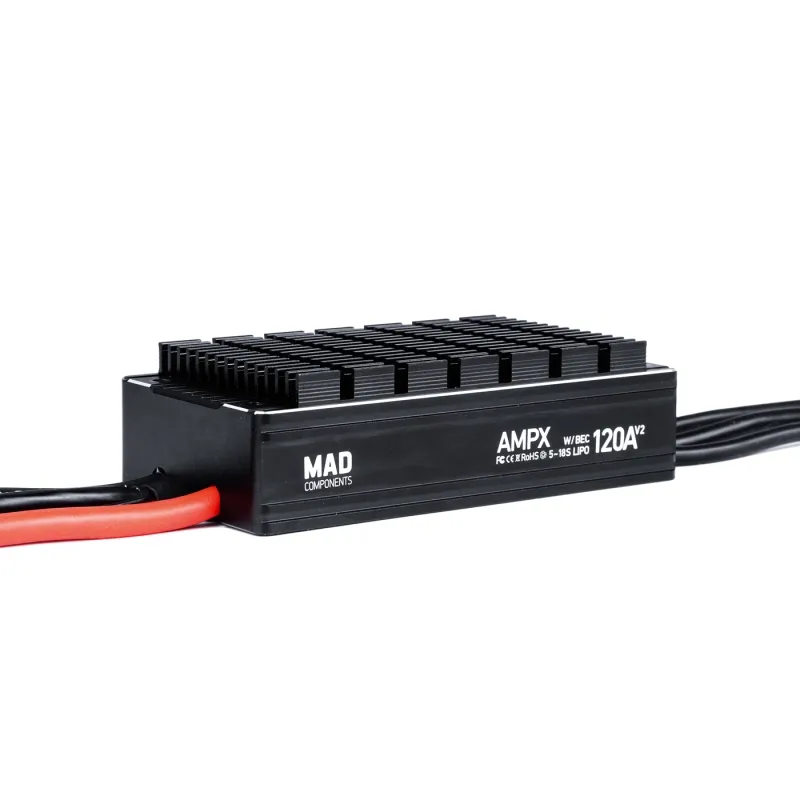

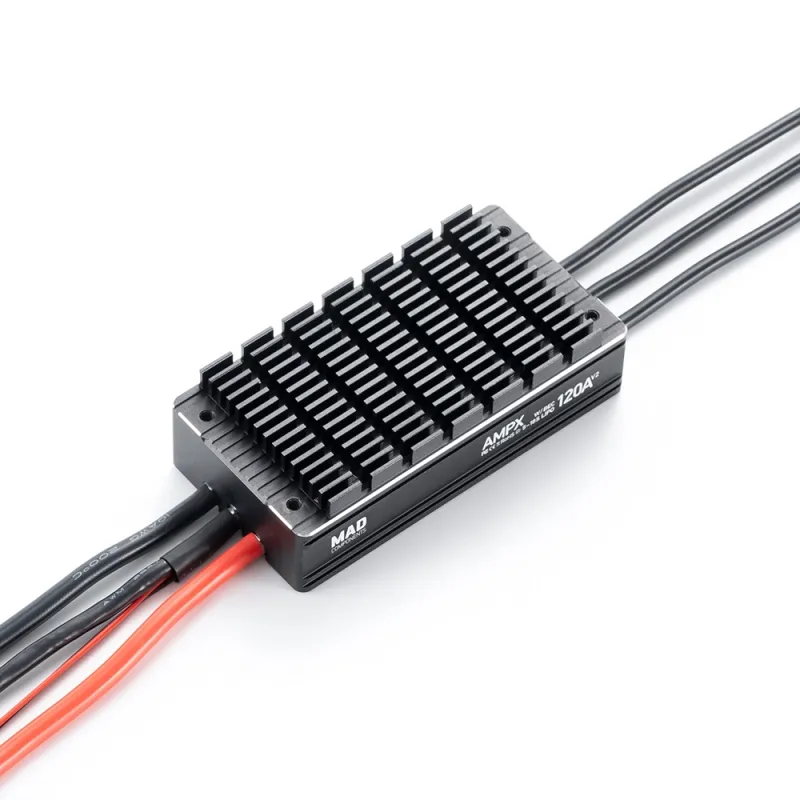

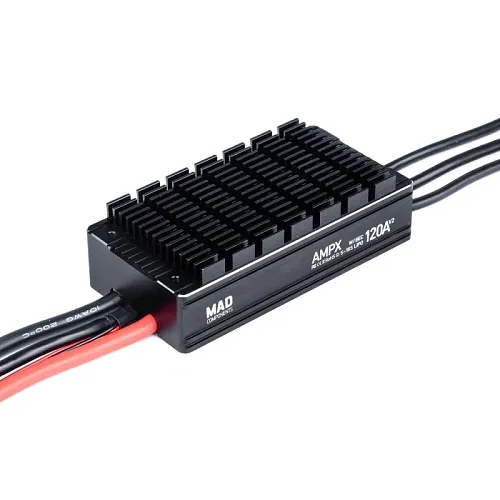

Регулятор AMPX 120A 5–18S BLDC

Поддержка и рекомендации (V2.0): — Поддержка 5–18 S (16–80 В) — Рекомендуется версия V2.0 с CAN интерфейсом — Особенности V2.0: — Двойное управление тягой (RPM + CAN) — Возможность обновления прошивки — Выход BEC 5 В / 200 мА — Защита от перегрузки с автоматическим перезапуском — Передача телеметрии по CAN в реальном времени (напряжение, ток, температура, статус работы) Основные характеристики: — Быстрый отклик: от запуска до полного газа ≈ 0.25 с — Совместимость и стабильность с дисковыми моторами — Синхронное «свободное вращение» — улучшает линейность газа, повышает КПД и позволяет рекуперацию при снижении оборотов — Выходы RPM и сигнала ошибки — Герметичный корпус IP67 — водо-, огне- и коррозионно-стойкий — Удобные монтажные отверстия (ESC можно устанавливать любой стороной) Защитные функции: — Короткое замыкание: автоматическое отключение до перезапуска питания — Заклинивание мотора: после срабатывания необходимо вернуть газ в «0», затем добавить снова — Защита по напряжению: при включении ESC не запускается, если напряжение < 16 В или > 80 В (в полёте отключена) — Перегрев: — при 125 °C мощность снижается до 50 % — при 140 °C выход отключается — восстановление при 80 °C — Потеря сигнала газа: при отсутствии > 2 с питание отключается, после возврата сигнала — восстановление — Защита при старте: если двигатель не запущен в течение 10 с после увеличения газа, ESC отключает выход; восстановление после возврата в «0» Калибровка дросселя (PWM): — Подключить мотор и перевести газ в максимум — Подать питание и дождаться двух сигналов «би-би» — Перевести газ в минимум — После мелодии «до-ми-соль» настройка успешно завершена Назначение проводов: — Чёрный — земля (GND) — Белый — сигнал газа (PWM) — Жёлтый — сигнал ошибки (норма — высокий, ошибка — низкий) — Синий — сигнал оборотов (RPM) — Красный — CAN H — Зелёный — CAN L Формула пересчёта оборотов: — RPM = (частота × 60) / число полюсов мотора Технические параметры: — Модель AMPX 120A ESC — Поддерживаемые аккумуляторы 5–18 S LiPo — BEC 5 В / 200 мА — Импульс ШИМ по умолчанию 1050–1940 мкс (есть калибровка) — Входной сигнал PWM 3.3 В / 5 В (совместим) — Размеры 98 × 50 × 27.9 мм — Масса около 200 г (без проводов) — Обновление прошивки через CAN поддерживается — Степень защиты IPX4 — Защита потери сигнала газа — есть — Защита короткого замыкания — есть — Выход ошибки — есть — CAN связь — поддерживается — Защита по напряжению — есть — Защита заклинивания мотора — есть — Диапазон температур –20…+65 °C — Выход RPM сигнала — есть — Непрерывный ток 120 А (при охлаждении) — Ограничение тока 120 А — Провод питания 10 AWG / длина 800 мм — Провод мотора 10 AWG / длина 150 мм — Сигнальный провод 1000 мм Диагностика: — «Быстрые би-би-би» — газ не в нуле, опустить дроссель — «Бип каждую секунду» — приёмник не передаёт сигнал газа, проверить соединение — «Бип-бип…» — напряжение ниже 16 В, заменить аккумулятор — «Бип-бип…» — напряжение выше 80 В, использовать подходящий АКБ — «Бип-бип-бип…» — перегрев > 125 °C, остудить ESC — «Сложная серия сигналов» — перегрузка или КЗ, заменить пропеллер, устранить причину, перезапустить Условия эксплуатации и безопасности: — Перед использованием ознакомиться с руководством — Соблюдать местные правила эксплуатации БПЛА и парамоторов — Держаться вдали от людей, ЛЭП и общественных мест — Пользователь должен быть старше 18 лет и иметь соответствующую подготовку — Не приближаться к вращающемуся мотору или пропеллеру — Перед полётом проверить все соединения, крепления и затяжку винтов — Производитель не несёт ответственности за ущерб, вызванный неправильным использованием; компенсация ограничена стоимостью изделия
