Регулятор скорости FOC 200A 8–14S для дронов

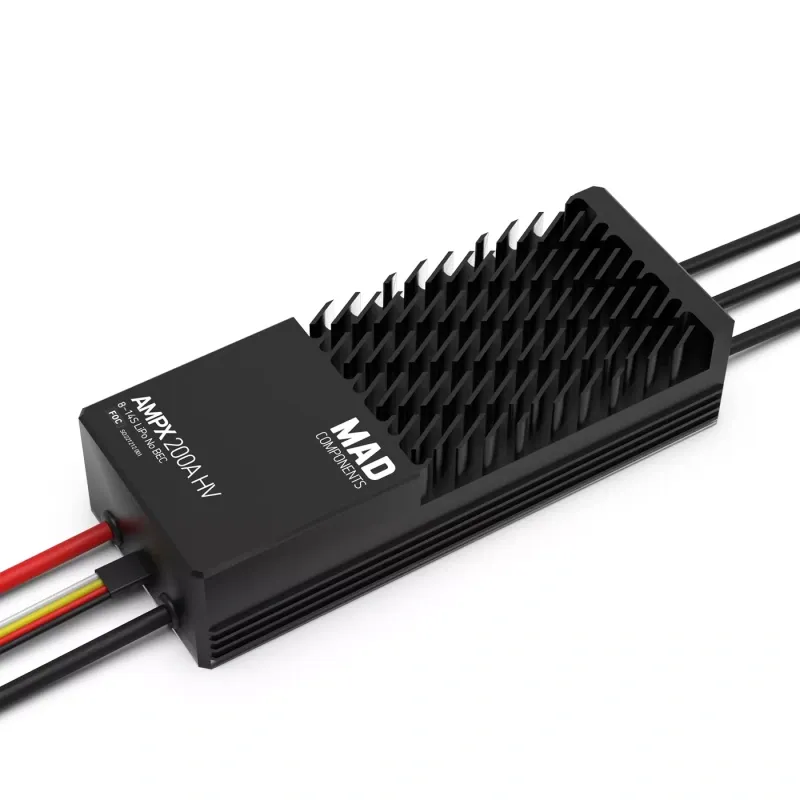

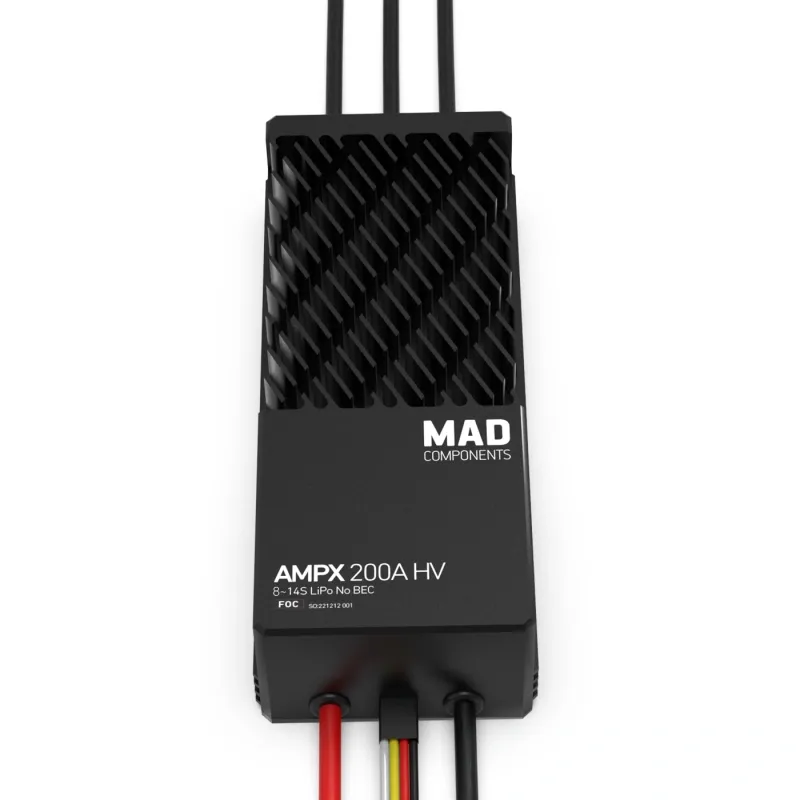

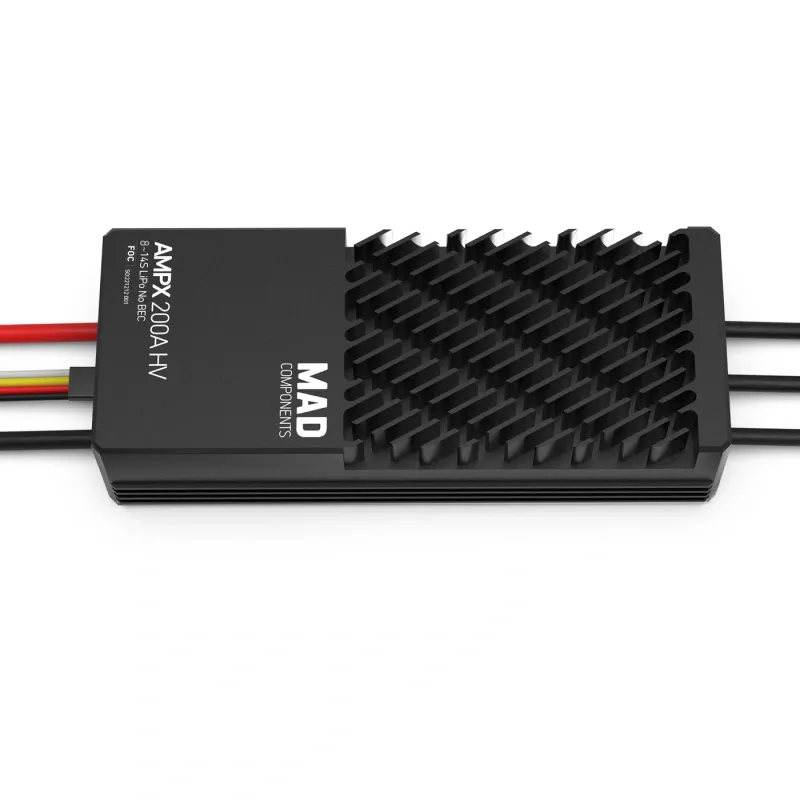

Контроллер скорости MAD AMPX 200A FOC 8–14S — промышленный ESC для тяжёлых дронов с нагрузкой до 25 кг Назначение Контроллер скорости MAD AMPX 200A FOC разработан для промышленных беспилотников, e-VTOL-платформ и грузовых дронов с массой взлёта одного ротора до 20–25 кг. Применяется FOC-синусоидальное управление (Field-Oriented Control), обеспечивающее плавную работу, высокий КПД и точный отклик газа даже в экстремальных условиях. Модуль создан для совместной работы с крупными моторами серий M17, M20, M20 MINI и рассчитан на питание до 14S LiPo (≈ 60 В). Примечания производителя — Контроллер продаётся только после уточнения модели мотора и пропеллера, поскольку для каждого типа требуется своя прошивка. — При отсутствии указаний устанавливается стандартная прошивка по умолчанию. — Обновление прошивки FOC доступно через CAN-интерфейс, подробности — в руководстве на странице товара. Совместимые двигатели и пропеллеры (рекомендации) — M17 KV100 — 48 В, пропеллер 34–36″ — M20 MINI KV110 — 48 В, пропеллер 36–40″ — M20 IPE KV80 — 48 В, пропеллер 40″ — M20 IPE KV110 — 48 В, пропеллер 34–36″ Конструктивные особенности — Управление по алгоритму FOC (Field-Oriented Control) с цифровым интерфейсом CAN. — Быстрый отклик газа — до 10 мс при изменении сигнала. — Двусторонняя система теплоотвода — разница между температурой корпуса и внутренних компонентов не превышает 15 °C. — Самопроверка при включении питания — диагностика цепей, защиты и управляющих каналов. — Модульная конструкция: блок питания, моторные линии и сигнальные кабели разделены для упрощённого обслуживания. — Полный набор защит — от короткого замыкания, перегрева, потери сигнала, блокировки ротора и перенапряжения. — Поддержка обновления прошивки и записи логов через CAN-порт. — Корпус герметичен, соответствует степени защиты IPX7. Технические характеристики — Модель: MAD AMPX FOC 200A 8–14S — Рабочее напряжение: 8–14 S LiPo (до 60,9 В) — Номинальный ток: 80 А — Пиковый ток: 260 А (до 10 с) — Рекомендуемая тяга: 20–25 кг на ротор — Рабочая температура: –20 °C … +50 °C — Частота PWM: 50 – 450 Гц — Уровень сигнала PWM: 3,3 В / 5 В — Максимальные обороты: 13 000 об/мин (10 пар полюсов) — Коммуникация: CAN (цифровой дроссель) — Масса (без кабелей): ≈ 304 г — Защита: короткое замыкание, перенапряжение, пониженное напряжение, перегрев, потеря сигнала PWM, блокировка мотора — Обновление прошивки: да, через CAN — Корпус: алюминиевый сплав, герметичный Система защиты и диагностики — Автоматическая самопроверка при включении питания. — Защита от короткого замыкания и обратной полярности. — Ограничение по току и защита при перегрузке. — Блокировка при заклинивании ротора. — Автоматическое снижение мощности при перегреве. — Защита от потери сигнала PWM. — Защита при превышении и понижении напряжения питания. — CAN-связь для диагностики, обновления и записи логов системы. Индикация состояния (световые и звуковые сигналы) — Жёлтая вспышка каждые 1,5 с — нет сигнала PWM или неверный диапазон газа. — Жёлтая вспышка каждые 0,5 с — обнаружен высокий газ при включении питания. — Сигнал «корот-корот-корот-длинно» — обрыв проводов мотора. — Сигнал «длинно-корот-длинно-корот» — ошибка питания или напряжения. — Попеременное мигание красным и зелёным — потеря сигнала PWM во время работы. — Жёлтые вспышки каждые 0,2 с — аппаратная ошибка или перегрев. — Постоянный жёлтый свет 0,5 с вкл / 0,5 с выкл — защита при блокировке мотора. Производительность (пример при 48 В, 25 °C) — При 30 % газа → ≈ 2400 г тяги, КПД ≈ 15 г/Вт — При 50 % газа → ≈ 4100 г тяги, КПД ≈ 10 г/Вт — При 70 % газа → ≈ 5900 г тяги, КПД ≈ 8 г/Вт — При 90 % газа → ≈ 7200 г тяги, КПД ≈ 6,8 г/Вт — При 100 % газа → ≈ 8000 г тяги, КПД ≈ 6,2 г/Вт (Рекомендуемый рабочий диапазон — 50–80 % газа для оптимального охлаждения и ресурса.) Применение — Тяжёлые мультикоптеры и e-VTOL аппараты. — Промышленные UAV для аэросъёмки и инспекций. — Грузовые и аграрные дроны с высокой нагрузкой. Итог MAD AMPX 200A FOC 8–14S — высокомощный индустриальный ESC для тяжёлых дронов и e-VTOL. Сочетает синусоидальное FOC-управление, цифровую CAN-связь, комплексную диагностику и влагозащиту IPX7. Обеспечивает точное регулирование тяги, стабильность при нагрузках до 25 кг и надёжность для профессиональных UAV-систем.
