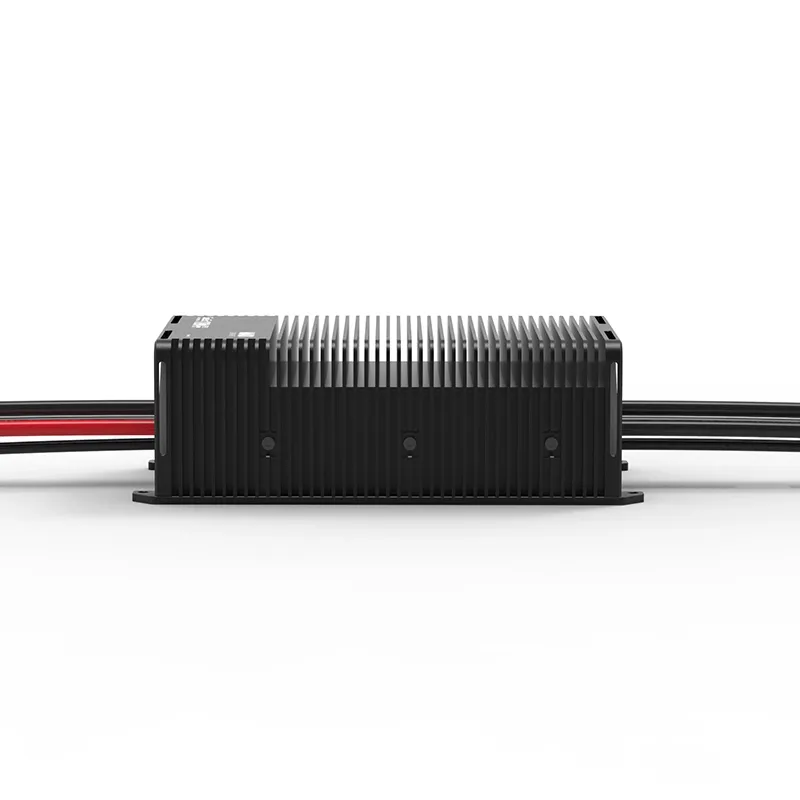

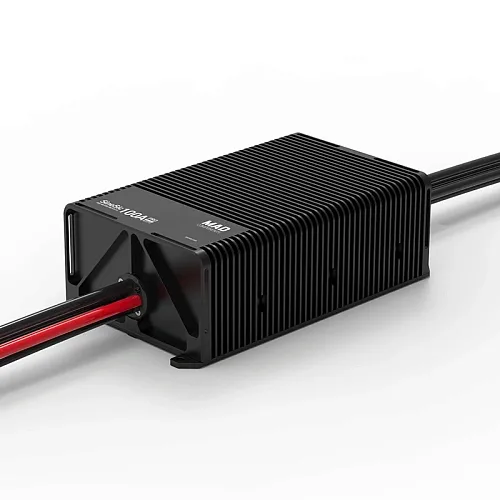

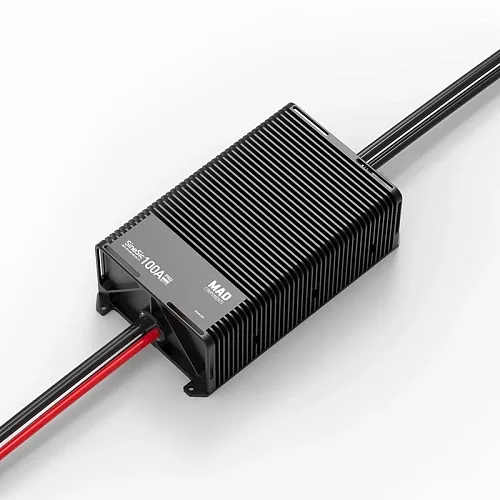

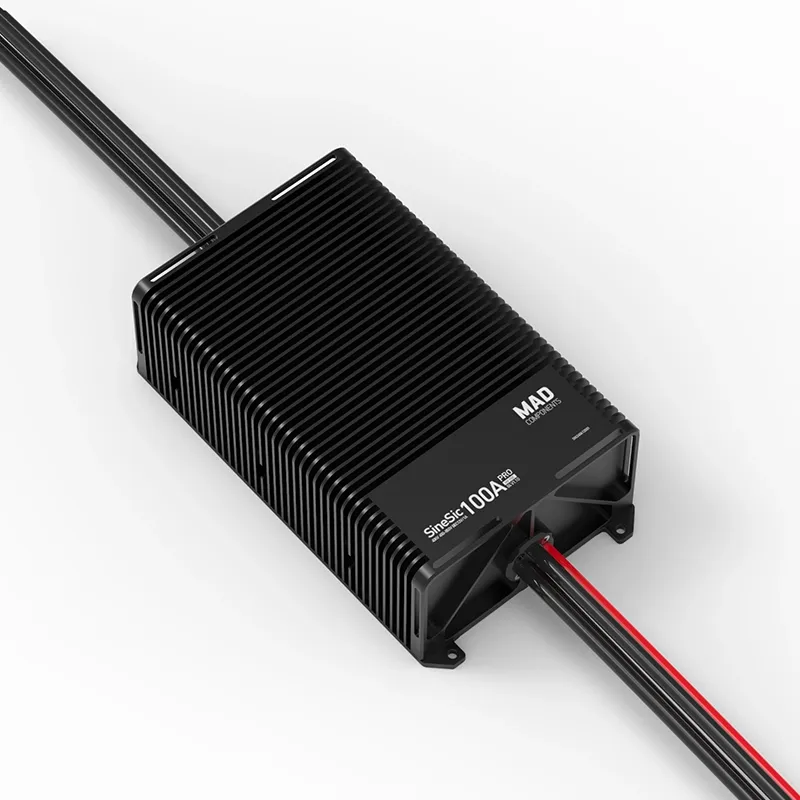

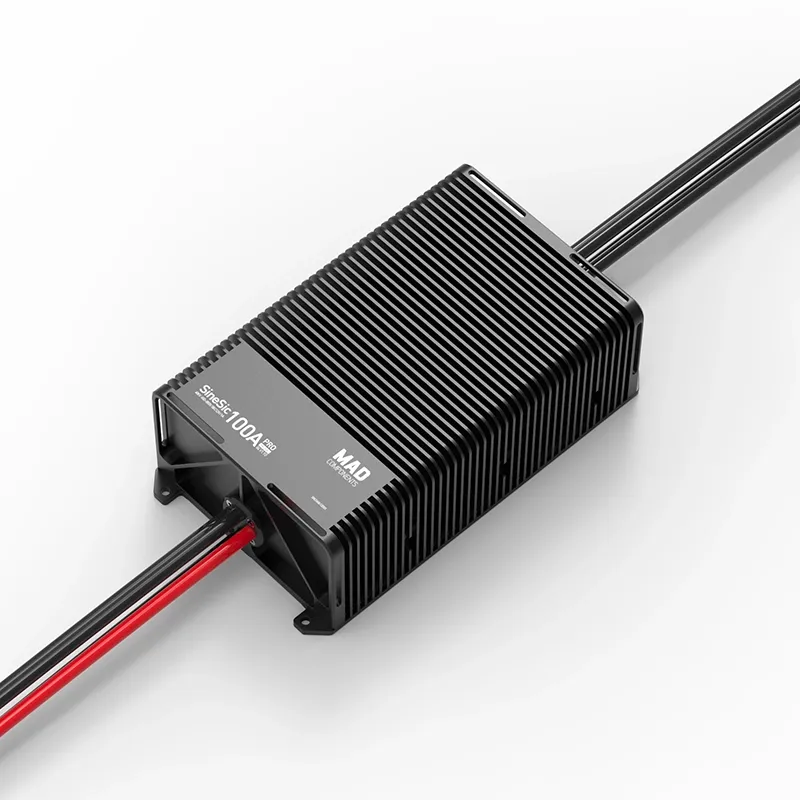

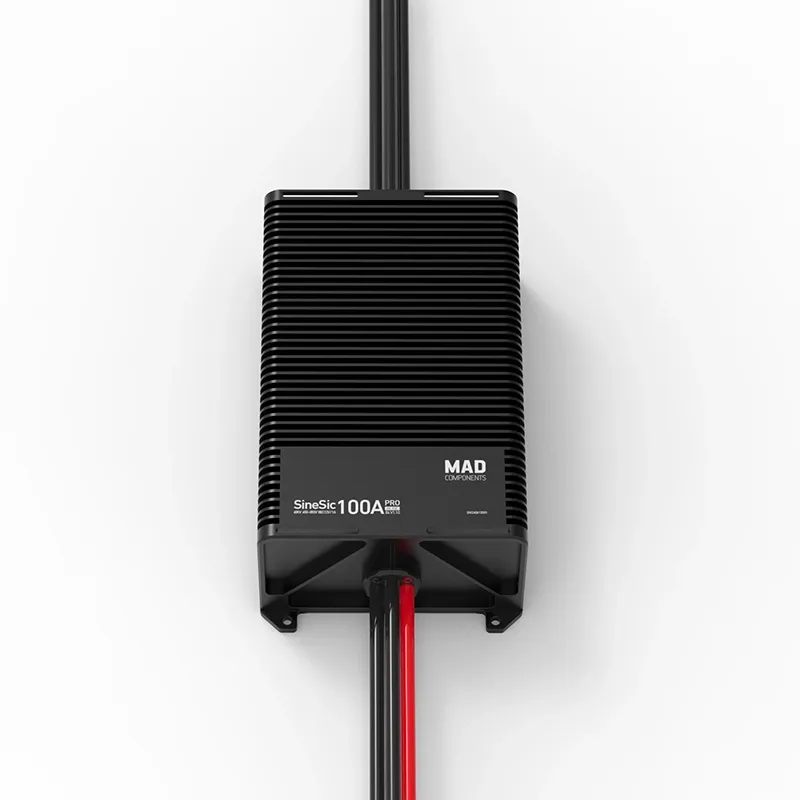

Инвертор SineSic 100A Pro 800V

— Высоковольтный регулятор скорости (ESC) с синусоидальным управлением FOC для промышленных, транспортных и пилотируемых дронов. Характеристики: — Номинальный выходной ток: 100 А — Пиковый выходной ток (10 с): 200 А — Номинальная мощность: 40 кВт — Рабочее напряжение: 450–850 В — Рекомендуемое тяговое усилие: 130–160 кг — Совместимые аккумуляторы: 192–200S LiPo — BEC: 12 В / 1 А — Частота входного сигнала PWM: 50–500 Гц — Рабочая ширина импульса: 1100–1900 мкс — Интерфейсы связи: 2×CAN (CAN 2.0B, 1 Мбит/с) — Уровень входного сигнала PWM: 3.3 В / 5 В — Охлаждение: воздушное (винт или внешний вентилятор) — Защита: IPX7 — Рабочая температура: –40…+50 °C — Максимальная скорость вращения: 120 000 об/мин — Детектор температуры мотора: PT1000 — Вес (с кабелями): 2714 г — Габариты: 113×95×86 мм Основные особенности: — Используются транзисторы на основе карбида кремния (SiC) третьего поколения для высокой плотности мощности и КПД. — Реализован бездатчиковый FOC-алгоритм для плавного управления и точного контроля момента. — Встроенный BEC 12 В / 1 А для интеграции в систему борта. — Быстрая реакция двигателя: от холостого до максимальных оборотов за 0.2–0.28 с. — Компактная конструкция с открытым радиатором из авиационного алюминия. — Повышенная надежность за счет оптимизированного ПО и аппаратной архитектуры. — Защита от воды, пыли и коррозии (IP67), устойчивость к агрессивным средам (дождь, пестициды, солевой туман). — Совместимость с системами управления по CAN-шине, запись и анализ данных через CAN-интерфейс. Защиты: — Блокировка вращения — Перегрузка по току — Перенапряжение — Перегрев (снижение мощности при 135 °C, отключение при 150 °C) — Потеря сигнала газа — Обнаружение высокого сигнала газа при включении Типовые индикации и коды: — Желтая мигающая индикация – ошибка самотеста или сигнал газа не в нуле — Красно-зелёное мигание – потеря PWM-сигнала — Быстрое мигание – перегрев или защита по току Рекомендации по установке: — Использовать экранированные витые пары для CAN-шины, общая дифференциальная сопротивляемость – 600 Ом (по 120 Ом на концах). — При длинных линиях — подключать экран к «земле» для снижения помех. — Длина кабеля двигателя должна быть минимальной, рекомендуется экранировать моторные провода и соединить экран с корпусом ESC и статора. Прошивка и обновления: — Обновление через ПК при помощи USB-CAN адаптера и утилиты Cinemotion Tool. — Поддерживается запись данных и последующий анализ через плату CAN-рекордера. Комплектность: — ESC MAD SineSic 100A Pro 800V — Кабели питания и сигнала — CAN-разъёмы — Инструкция пользователя
