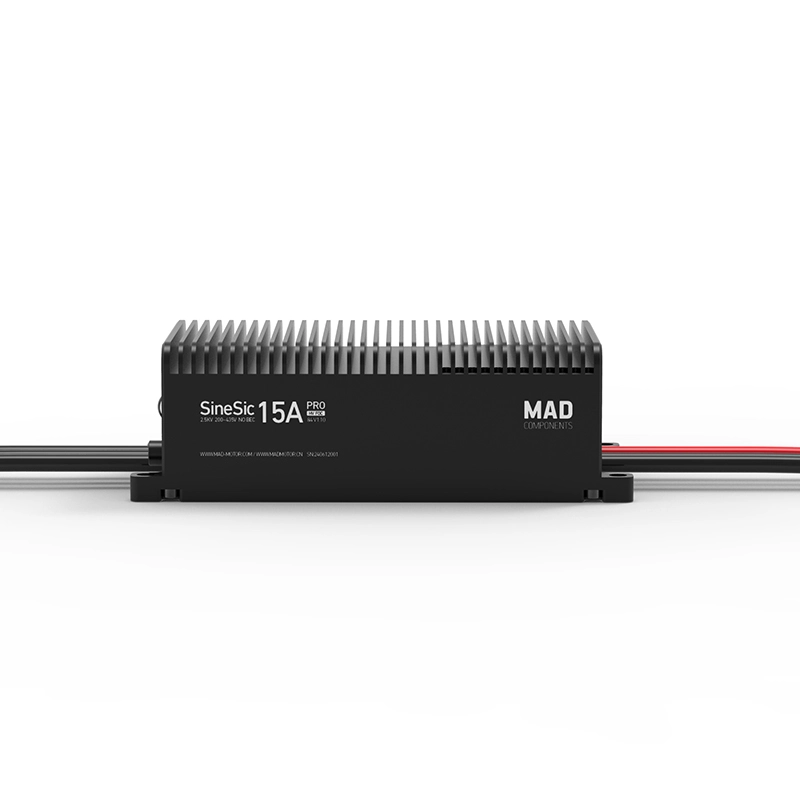

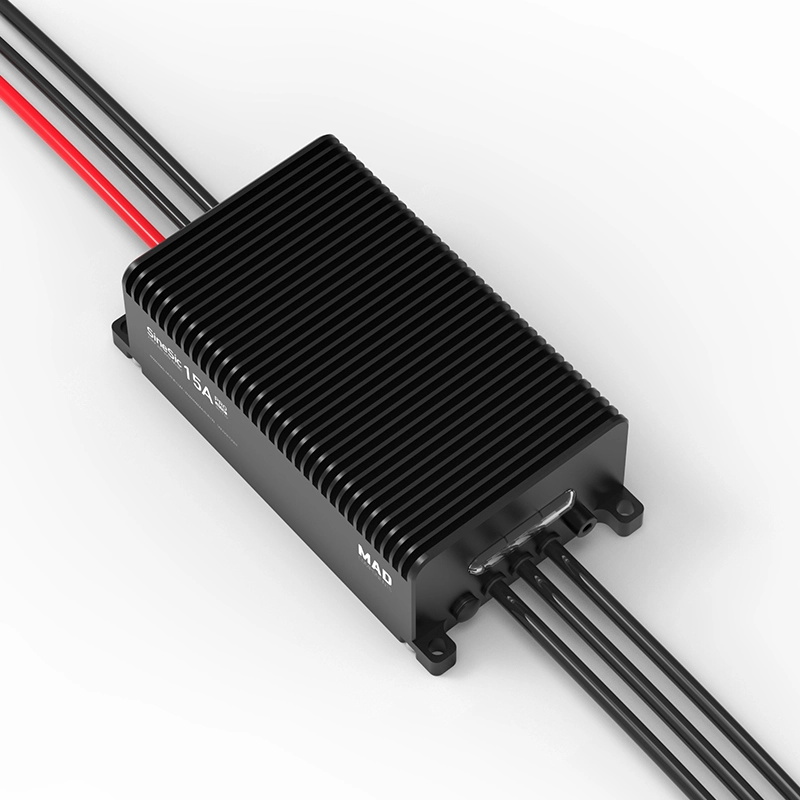

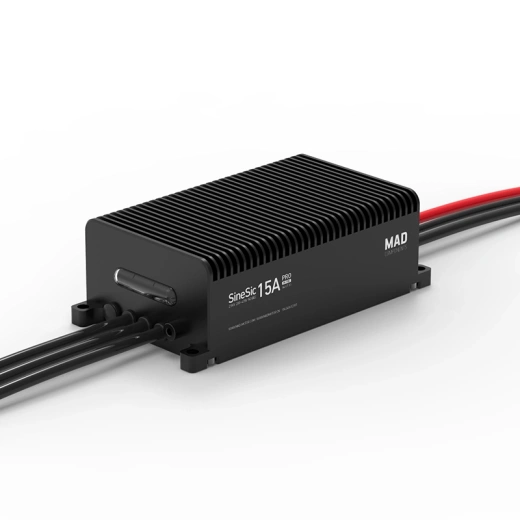

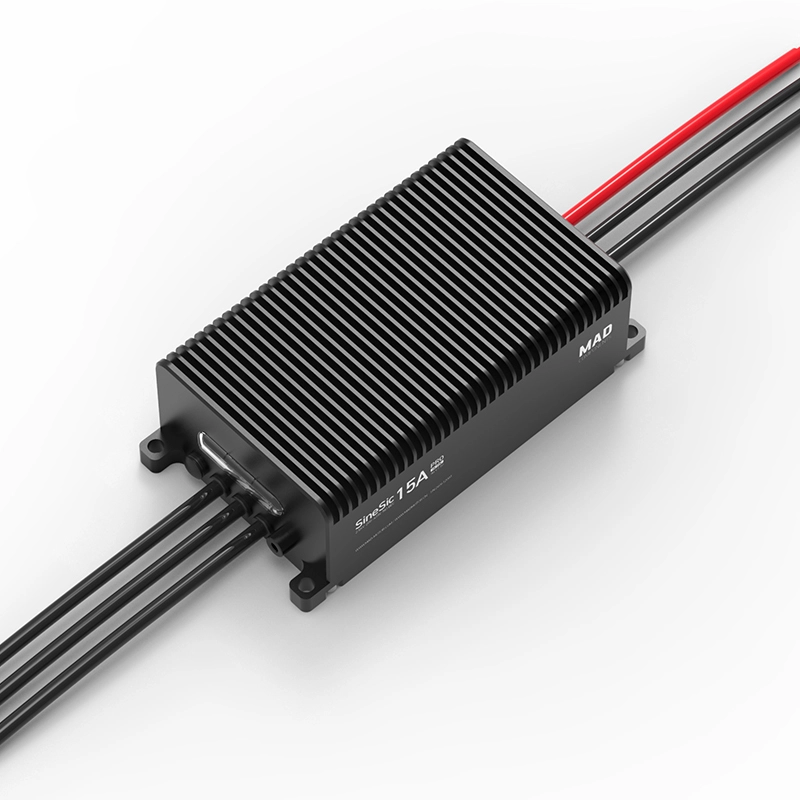

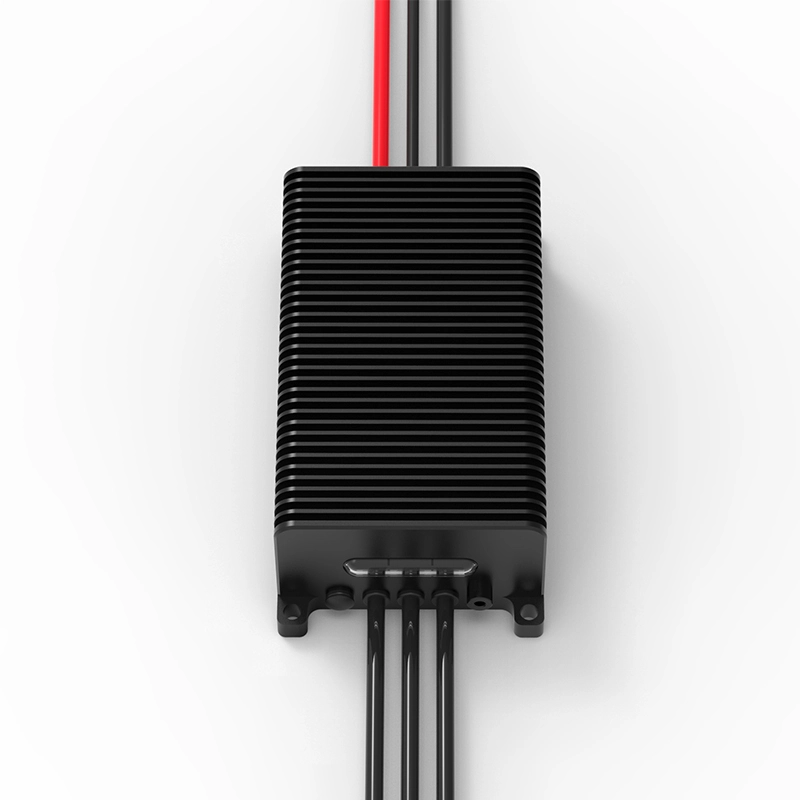

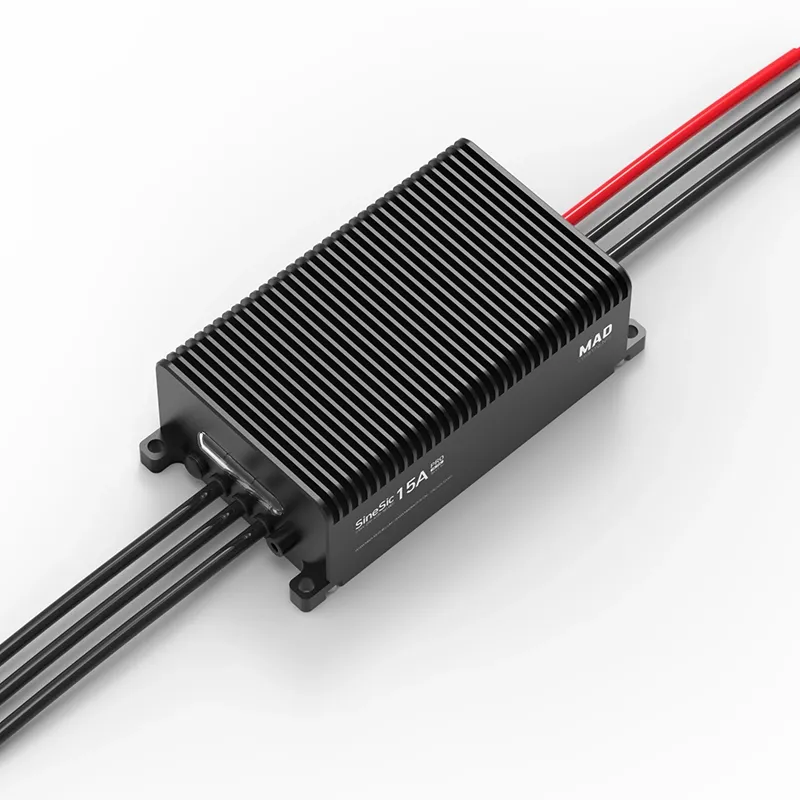

Инвертор SineSic 15A Pro 400V

— Высоковольтный регулятор скорости (ESC) с управлением FOC для лёгких промышленных и транспортных дронов.

Характеристики:
— Номинальная мощность: 2,5 кВт
— Номинальный выходной ток: 15 А
— Пиковый выходной ток (10 с): 30 А
— Рабочее напряжение: 200–435 В
— Рекомендуемое тяговое усилие: 10–15 кг
— Совместимые аккумуляторы: 96–100S LiPo
— BEC: отсутствует
— Рабочая температура: –40…+50 °C
— Максимальная скорость вращения: 120 000 об/мин
— Частота входного сигнала PWM: 50–500 Гц
— Рабочая ширина импульса: 1100–1900 мкс
— Уровень входного сигнала PWM: 3.3 В / 5 В
— Интерфейсы связи: 2×CAN (CAN 2.0B, 1 Мбит/с)
— Метод охлаждения: принудительное или воздушное (поток от пропеллера или внешний вентилятор)
— Защита: IPX7
— Детектор температуры мотора: PT1000
— Вес (включая кабели): 425 г
— Габариты: 117×110×102 мм

Основные особенности:
— Использование карбида кремния (SiC MOSFET) третьего поколения для повышения эффективности и снижения тепловых потерь.
— Сенсорless FOC-управление с высокой точностью регулировки скорости и крутящего момента.
— Оптимизированный алгоритм для многороторных летательных аппаратов, обеспечивающий плавный переход от холостого хода к полным оборотам за 0,2–0,28 секунды.
— Компактный корпус с открытым радиатором из авиационного алюминия, обеспечивающим эффективное охлаждение.
— Многоуровневая защита: от перегрева, блокировки ротора, короткого замыкания, потери сигнала, перегрузки и аномального напряжения.
— Повышенная устойчивость к агрессивной среде: герметичный корпус с трёхслойным защитным покрытием (IP67), стойкий к влаге, пыли, солевому туману и пестицидам.
— Возможность мониторинга и записи параметров работы ESC через CAN-шину.
— Совместимость с системами телеметрии и обновлением прошивки через Cinemotion Tool с адаптером USB–CAN.

Функции защиты:
— Защита при блокировке вращения
— Перегрузка и короткое замыкание
— Перенапряжение
— Перегрев (ограничение мощности при 135 °C, отключение при 150 °C)
— Потеря сигнала газа
— Обнаружение высокого уровня газа при включении

Индикация и диагностика:
— Жёлтое мигание — ошибка самотеста или отсутствие сигнала газа
— Красно-зелёная индикация — потеря PWM-сигнала
— Быстрое мигание — перегрев или защита по току
— Серия коротких звуковых сигналов — ошибка цепи мотора или питания

Рекомендации по установке:
— Для CAN-шины использовать экранированную витую пару с терминальными резисторами по 120 Ом на концах (общее сопротивление 600 Ом).
— Экран соединять с общим проводом для снижения электромагнитных помех.
— Провода к мотору должны быть как можно короче и экранированы; экран подключать к корпусу ESC и статору мотора.

Комплект поставки:
— Регулятор MAD SineSic 15A Pro 400V
— Кабели питания и сигнала
— CAN-разъёмы
— Инструкция пользователя
